یکی از ویژگی های کلیدی سوپاپ جهت کار با پا ما ساخت بادوام و باکیفیت آن است. این شیر که از مواد درجه یک ساخته شده است، به گونه ای طراحی شده است که حتی در سخت ترین شرایط نیز مقاومت کند و عملکرد طولانی مدتی را ارائه دهد. اندازه جمع و جور و طراحی سبک وزن آن نیز نصب و استفاده از آن را حتی در فضاهای تنگ آسان می کند.

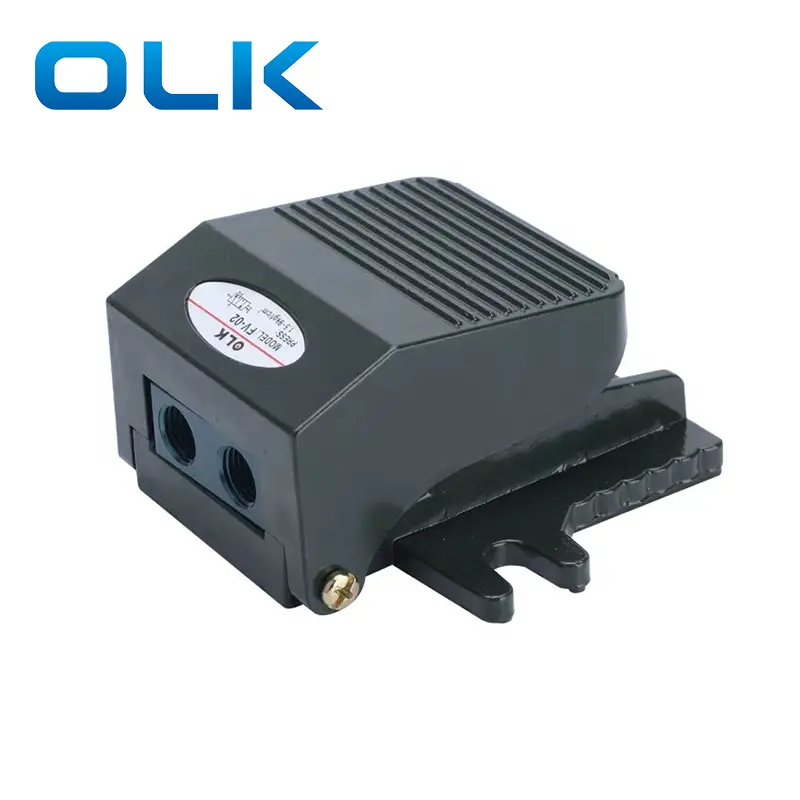

دریچه پدال پا یک جزء پنوماتیکی است که با حرکت پا برای کنترل جهت جریان هوا کار می کند. این به طور گسترده ای در ساخت ماشین آلات، مونتاژ خودکار و تجهیزات تست استفاده می شود. با فشار دادن پدال، قرقره سوپاپ برای تغییر مسیر عبور هوا تغییر میکند و شروع، توقف یا تغییر جهت محرکها را ممکن میسازد. شیر پایی دارای ساختار فشرده و پاسخ سریع است که به طور موثر عملیات را ساده می کند و راندمان تولید را بهبود می بخشد. بسته به نیازهای کاری، مدل هایی با مکانیسم های قفل، پوشش های محافظ یا صدا خفه کن را می توان متناسب با محیط های مختلف و استانداردهای ایمنی انتخاب کرد.
مزیت اصلی شیر پایی این است که به اپراتور اجازه می دهد تا شیر را با پا کنترل کند و هر دو دست را برای کارهای دیگر آزاد کند.
برای جلوگیری از عملیات تصادفی، می توان یک محفظه محافظ اضافه کرد.
برای کاربردهایی که نیاز به فعال سازی مداوم با تلاش کمتر دارند، می توان یک شیر پایه قفل کننده انتخاب کرد.
L: با عملکرد قفل - هنگامی که پدال فشار داده می شود، سیلندر گسترش می یابد و در حالت کشیده قفل می شود. دوباره فشار دهید تا قفل باز شود و سیلندر جمع می شود.
با بیش از 22 سال تجربه در صنعت، تیم فنی ما خدمات حرفه ای OEM/ODM را ارائه می دهد.
نوع فشرده و سریع، ایده آل برای کنترل سیلندرهای تک اثر یا عملیات دمیدن ساده.
|
|
|
|
|
|
|
|
|
|
مدل |
|||||||
|
راه / موقعیت |
2 موقعیت 3 راه |
2 موقعیت 3 راه |
2 موقعیت 3 راه |
2 موقعیت 3 راه |
2 موقعیت 4 راه |
2 موقعیت 4 راه |
|
|
ویژگی های ظاهری محصول |
اندازه پورت |
ورودی=خروجی=G1/4 |
06:Inlet=outlet=G1/8 08：Inlet=outlet=G1/4 |
06:Inlet=outlet=G1/8 08：Inlet=outlet=G1/4 |
ورودی=خروجی=G1/4 درگاه اگزوز =G1/8 |
ورودی=خروجی=G1/4 درگاه اگزوز =G1/8 |
ورودی=خروجی=G1/4 |
|
نوع قفل |
بدون قفل |
بدون قفل |
قفل اختیاری / بدون قفل |
بدون قفل |
بدون قفل |
قفل اختیاری / بدون قفل |
|
|
پورت اگزوز |
پورت اگزوز داخلی |
پورت اگزوز داخلی |
پورت اگزوز داخلی با صدا خفه کن |
درگاه جانبی (G1/8) |
درگاه جانبی (G1/8) |
پورت اگزوز داخلی با صدا خفه کن |
|
|
جنس بدنه سوپاپ |
بدنه سوپاپ: آلیاژ آلومینیوم |
بدنه سوپاپ: آلیاژ آلومینیوم |
بدنه سوپاپ: آلیاژ آلومینیوم |
بدنه سوپاپ: آلیاژ آلومینیوم |
بدنه سوپاپ: آلیاژ آلومینیوم |
بدنه سوپاپ: آلیاژ آلومینیوم |
|
|
تشک ضد لغزش |
// |
پد ضد لغزش در پایه شیر برای موقعیت پایدار. |
پدهای ضد لغزش روی هر چهار پا نصب می شود. |
پدال ضد لغزش روی پدال برای کنترل پای ایمن تر و در پایه سوپاپ برای موقعیت پایدار. |
پدال ضد لغزش روی پدال برای کنترل پای ایمن تر و در پایه سوپاپ برای موقعیت پایدار. |
پدهای ضد لغزش روی هر چهار پا نصب می شود. |
|
|
ویژگی ها و برنامه های کاربردی |
شیر پایه پایه، ساختار ساده، مناسب برای کنترل روشن/خاموش مدار تک هوا مانند تجهیزات کوچک یا میزهای آزمایش. |
نوع فشرده و سریع، ایده آل برای کنترل سیلندرهای تک اثر یا عملیات دمیدن ساده. |
مدل کلاسیک با جریان بالاتر و عملکرد پایدار، مناسب برای سیستم های کنترل پنوماتیک عمومی. |
مناسب برای سیلندر تک عمله و برای تجهیزات صنعتی، ماشین آلات علامت گذاری و مونتاژ استفاده می شود |
امکان کنترل دو طرفه سیلندرها، مناسب برای سیلندرهای دو طرفه یا سوئیچینگ منبع هوا. |
سوپاپ استاندارد 5/2 پا برای کنترل حرکت به جلو و عقب سیلندرها. پرکاربردترین مدل |
|
