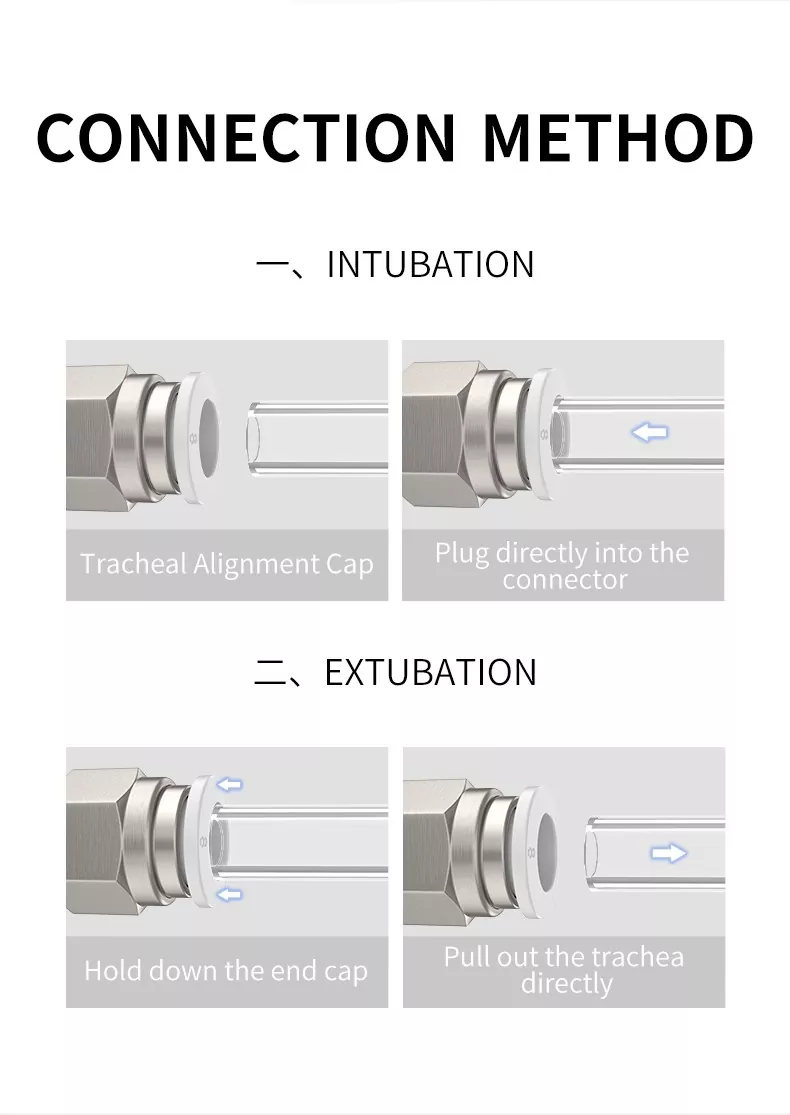

اتصالات اتصال سریع اجازه می دهد تا با فشار دادن لوله به طور ساده ، اتصال ایمن را انجام دهید.
برای از بین بردن لوله ، ابتدا آستین رهاسازی را به طور مساوی به سمت داخل فشار دهید تا کلت بهار باز شود و سپس لوله را می توان به راحتی بیرون کشید.
اتصالات لوله پنوماتیک سریع در سیستم Tybe پنوماتیک استفاده می شود
اتصالات لوله پنوماتیک با انواع مختلف می تواند همه نیل ها را در سیستم لوله پنوماتیک برآورده کند
حتی پس از نصب ، می توان جهت لوله را آزادانه تغییر داد
بدنه برنجی نیکل با پوشش ضد خوردگی و ضد آلودگی است
همه چسب های R و NPT دارای اثر آب بندی هستند.
همه موضوعات مستقیم حلقه های استاندارد O هستند.
1. برای تأیید اینکه سطح نهایی شیلنگ عمودی است ، هیچ خراش در محیط بیرونی شیلنگ وجود ندارد. شیلنگ بیضوی نیست.
2. حتماً تأیید کنید که شیلنگ در انتهای شیلنگ قرار داده شده است. در غیر این صورت ، نشت هوا وجود دارد.
3. حتماً تأیید کنید که شیلنگ پس از درج شیلنگ کشیده نمی شود.
1. قبل از قطع لوله ، حتماً تأیید کنید که فشار داخل لوله در ‘0 است.
2. حلقه آزاد را به طور مساوی به پایین فشار داده و لوله را بیرون بکشید. اگر حلقه رهاسازی در جای خود فشرده نشود ، لوله احتمالاً بیرون کشیده نمی شود یا می توان آنرا کشید.
|
نوع نخ |
رمز نخ |
فرم نخ |
زاویه نخ (α) |
نوع تطبیق |
معیارها |
رمز استاندارد |
سازمان استاندارد |
|
BSPP (استوانه ای ، غیر بسته بندی) |
G |
داخلی/خارجی |
55 درجه |
موازی/موازی |
ISO 228-1 2003 |
ایزو |
ISO - سازمان بین المللی استاندارد سازی |
|
|
BSPP |
داخلی/خارجی |
55 درجه |
موازی/موازی |
GB/T 7307 2001 |
GB |
SAC - مدیریت استاندارد سازی چین |
|
|
PF |
داخلی/خارجی |
55 درجه |
موازی/موازی |
BS 228-1 2003 |
جبهه |
BSI - موسسه استاندارد انگلیس |
|
|
|
|
|
|
JIS B 0202 |
او |
JISC - کمیته استانداردهای صنعتی ژاپن |
|
|
|
|
|
|
KS B 0221 |
ks |
KATS - آژانس کره ای برای فناوری و استاندارد |
|
BSPT (TAPERED ، SEALING) |
RP |
داخلی |
55 درجه |
مخروط/موازی |
ISO 7-1 |
ایزو |
ISO - سازمان بین المللی استاندارد سازی |
|
|
RC |
داخلی |
|
مخروط/موازی |
GB/T 7306-1987 |
GB |
SAC - مدیریت استاندارد سازی چین |
|
|
R |
خارجی |
|
مخروط/موازی |
BS 21 1985 |
جبهه |
BSI - موسسه استاندارد انگلیس |
|
|
BSPT |
داخلی/خارجی |
55 درجه |
مخروط/مخروط |
JIS B 0203 |
او |
JISC - کمیته استانداردهای صنعتی ژاپن |
|
|
PT |
داخلی/خارجی |
|
مخروط/مخروط |
KS B 0222 |
ks |
KATS - آژانس کره ای برای فناوری و استاندارد |
|
NPSC (داخلی آمریکایی) |
NPSC |
داخلی |
60 درجه |
مخروط/موازی |
ANSI B1.20.1-1983 |
ansi |
ANSI - موسسه استاندارد ملی آمریکا |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - مدیریت استاندارد سازی چین |
|
NPT (Tapered American) |
نزاع |
داخلی/خارجی |
60 درجه |
مخروط/مخروط |
ANSI B1.20.1-1983 |
ansi |
ANSI - موسسه استاندارد ملی آمریکا |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - مدیریت استاندارد سازی چین |
|
نخ متریک |
M |
داخلی/خارجی |
60 درجه |
موازی/موازی |
ISO 261-1998 |
ایزو |
ISO - سازمان بین المللی استاندارد سازی |
|
|
|
|
|
|
GB/T 1193-2003 |
GB |
SAC - مدیریت استاندارد سازی چین |
