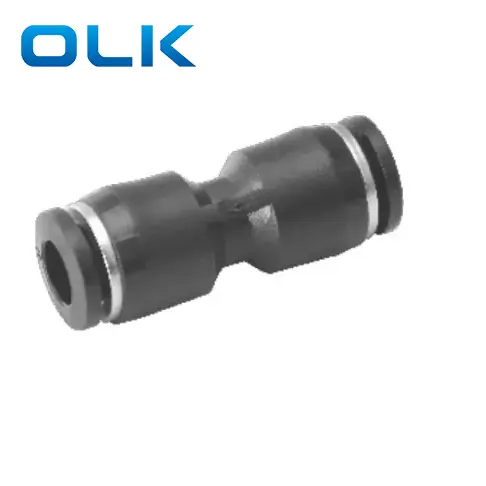

فشار مستقیم اتحادیه PU در اتصالات لوله

کد سفارش

پید

8

-

01

مدل

اندازه لوله (متریک)

اندازه لوله (متریک)

مناسب سری PU

4: 4 میلی متر

4: 4 میلی متر

6: 6 میلی متر

6: 6 میلی متر

8: 8 میلی متر

8: 8 میلی متر

10: 10 میلی متر

10: 10 میلی متر

12: 12 میلی متر

12: 12 میلی متر

14: 14 میلی متر

14: 14 میلی متر

16: 16 میلی متر

16: 16 میلی متر

مایع

هوا/آب (مشروط)/خلاء

فشار عملیاتی

0-1.0MPa

فشار

-100kPa (10 Torr)

دمای عملیاتی

-10-60

مادی

نایلون (PA) ، پلی اورتان (PU)

اتصالات لوله اینچ

اتصالات لوله متریک

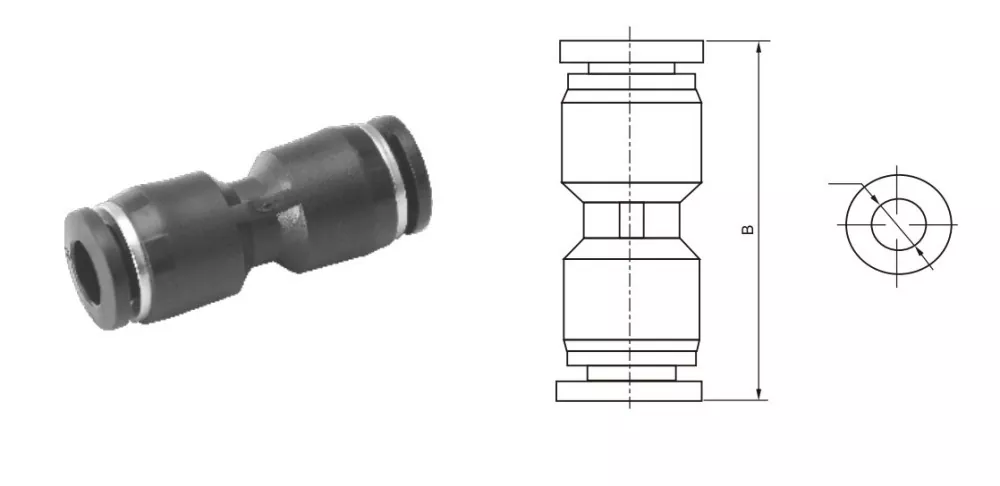

FD1

B

P5 / 32

PU-4

4

32.5

PU1/4

PU-6

6

35.5

p5 / 16

PU-8

8

38

PU3/8

PU-10

10

47

PU1/2

PU-12

12

47.5

PU-14

14

47.5

PU-16

16

67

مرجع تبدیل اندازه نخ امپریال مشترک

اندازه امپراتوری

تقریبا متریک (MM)

فرمول تبدیل

1/8

3.2 میلی متر

1 ÷ 8 × 25.4 = 3.175

5/32

3.97 میلی متر

5 ÷ 32 × 25.4 = 3.97

1/4

6.35 میلی متر

1 ÷ 4 × 25.4 = 6.35

5/16

7.94 میلی متر

5 × 16 × 25.4 = 7.94

3/8

9.53 میلی متر

3 ÷ 8 × 25.4 = 9.53

1/2

12.7 میلی متر

1 ÷ 2 × 25.4 = 12.7
