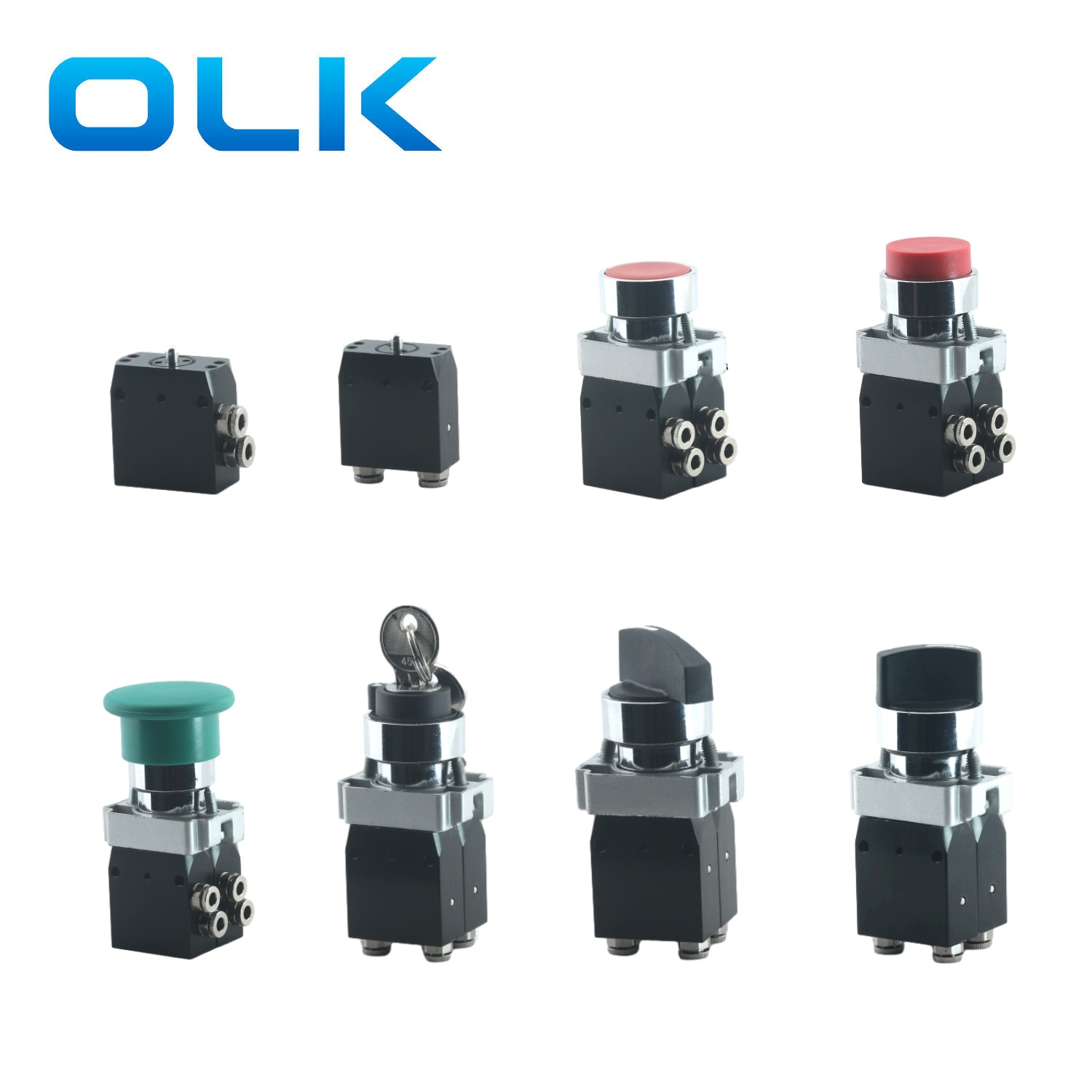

Ouleikai (OLK) 104 سری Micro Push Button Valve یک دریچه مکانیکی پنوماتیک جمع و جور 3/2 جمع و جور است که برای دقت و کارآیی طراحی شده است. اغلب از آن برای تشخیص اینکه آیا چیزی در حال حرکت است ، مانند درب یا پنجره باز و بسته شدن یا برای حس کردن قطعات در داخل یک دستگاه استفاده می شود. دریچه های 3 طرفه و 2 طرفه در نسخه های NO یا NC موجود است. Series M104 Valve با سوئیچ دکمه های مختلف را می توان انتخاب کرد. در سوی آنها سه موقعیت وجود دارد که می توان در سوئیچ های بازوی بلند ، سوئیچ های بازوی کوتاه و سوئیچ های کلیدی انتخاب کرد.
بدنه آلیاژ آلومینیوم سبک آن ضمن حفظ یک طراحی براق و مدرن ، دوام را تضمین می کند.

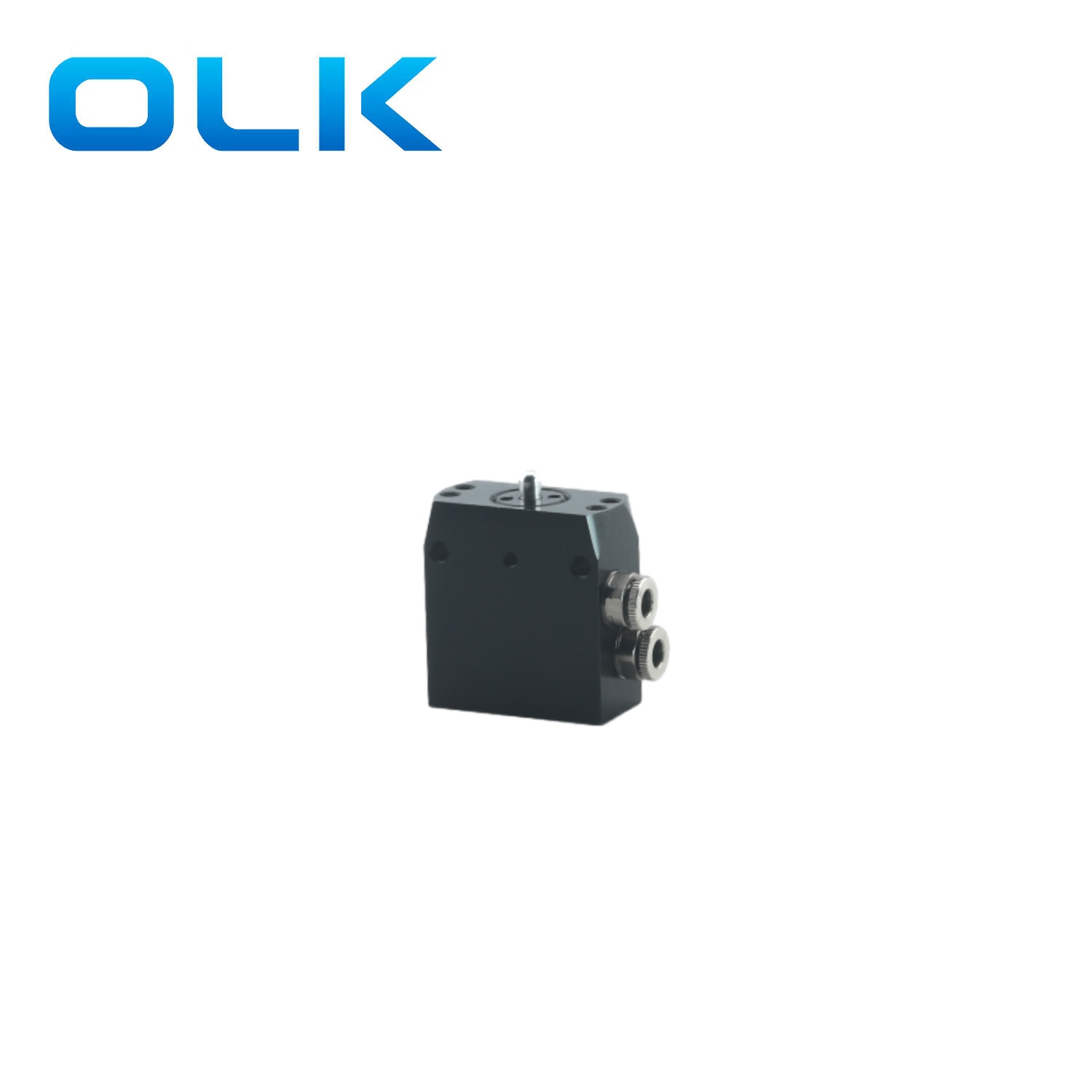

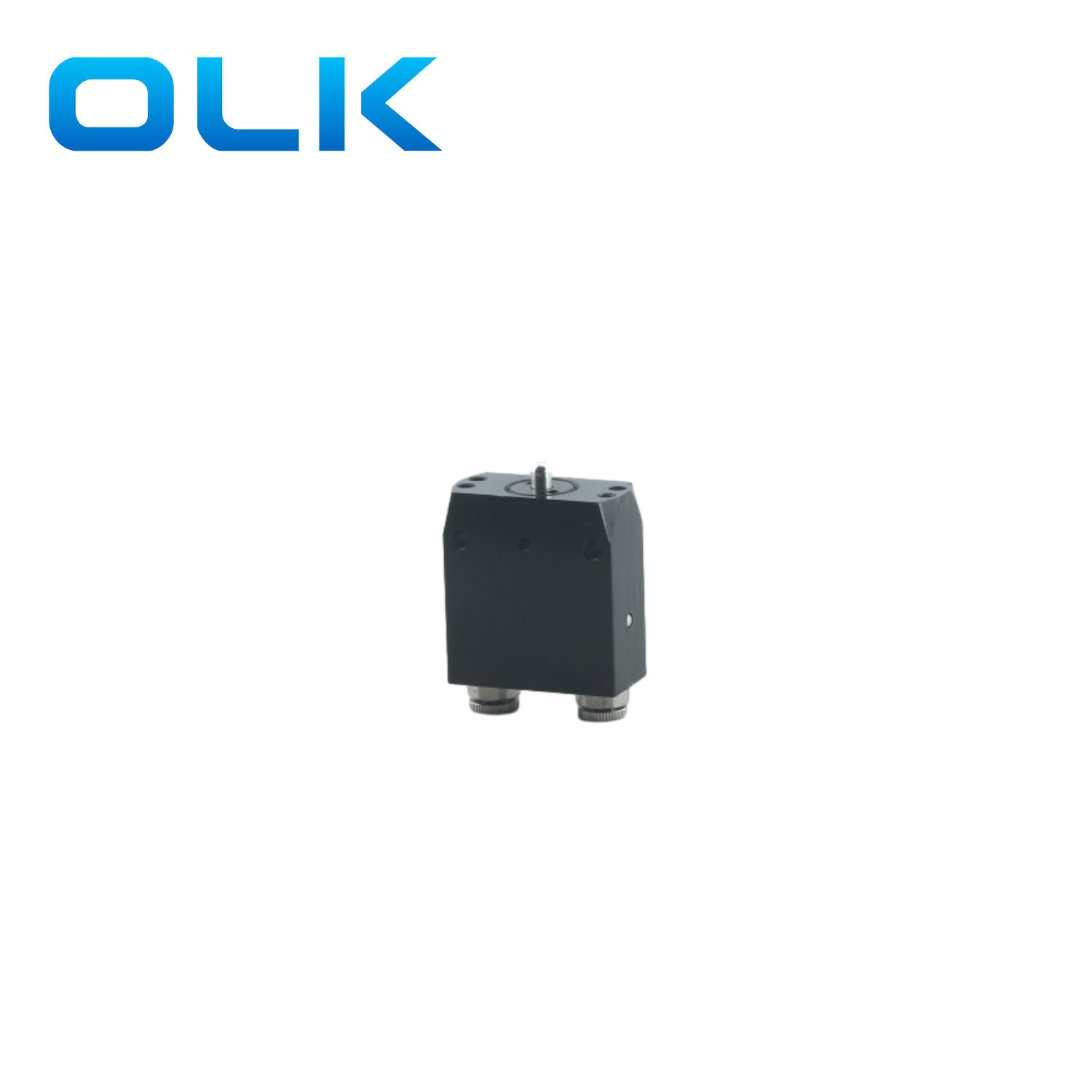

شیر دکمه فشار میکرو 3 راه 104 در دو پیکربندی موجود است: درگاه جانبی و درگاه پایین ، ارائه گزینه های نصب انعطاف پذیر متناسب با برنامه های مختلف.
برای راحتی بیشتر ، اتصالات فشار به اتصال داخلی امکان اتصالات لوله ای سریع و بدون دردسر را فراهم می کند و نیاز به آداپتورها یا اتصالات اضافی را از بین می برد. یک راه حل پنوماتیک یکپارچه و کارآمد را با شیر مکانیکی 104 سری تجربه کنید!

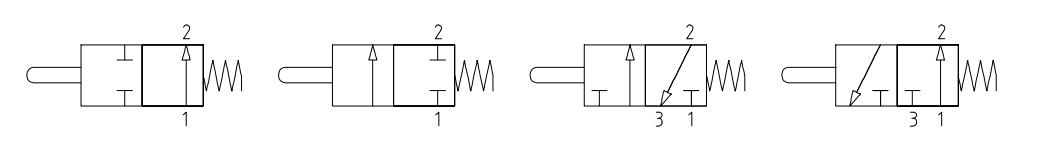

نماد سری M104:
|
کد سفارش |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
مدل: |
تعداد بنادر |
نوع محرک |
رنگ دکمه |
نوع بندر |
عمل |
|||||
|
104 سریال میکرو دریچه |
22: 2 موقعیت 2 راه |
خالی: نوع اصلی |
1: قرمز |
ل: بندر جانبی |
سال |
|||||
|
32: 2 موقعیت 3 راه |
623: نوع دکمه مسطح |
2: سیاه |
پ: بندر پایین |
ج: NC |
||||||
|
623: نوع دکمه محدب |
3: سبز |
|||||||||
|
625: نوع دکمه قارچ |
4: زرد |
|||||||||
|
627: سوئیچ های بلند بازو |
||||||||||
|
628: نوع سوئیچ های کلید |
||||||||||
|
630: سوئیچ های بازوی کوتاه |
||||||||||
| کد سفارش | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| مدل: | تعداد بنادر | نوع محرک | رنگ دکمه | نوع بندر | ||||
| 104 سریال میکرو دریچه | 52: 2 موقعیت 5 راه | خالی: نوع اصلی | 1: قرمز | ل: بندر جانبی | ||||
| 622: نوع دکمه مسطح | 2: سیاه | پ: بندر پایین | ||||||
| 623: نوع دکمه محدب | 3: سبز | |||||||
| 625: نوع دکمه قارچ | 4: زرد | |||||||
| 627: سوئیچ های بلند بازو | ||||||||
| 628: نوع سوئیچ های کلید | ||||||||
| 630: سوئیچ های بازوی کوتاه | ||||||||
| کد سفارش | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| مدل: | تعداد بنادر | نوع | نوع محرک | نوع بندر | ||||||
| 104 سریال میکرو دریچه | 53: 3 موقعیت 5 راه | 32: مرکز اگزوز | 627: سوئیچ های بلند بازو | 0: لحظه سه موقعیتی | ل: بندر جانبی | |||||
| 33: مرکز فشار | 628: نوع سوئیچ های کلید | 1: سوئیچ حفظ شده سه موقعیت | پ: بندر پایین | |||||||
| 630: سوئیچ های بازوی کوتاه | ||||||||||
پارامترهای عمومی سری 104 فشار میکرو دکمه فشار
|
واسطه کار |
هوا (از طریق فیلتر بیش از 40μm فیلتر شده است) |
|
عمل |
نه ، NC |
|
دهانه موثر |
φ2.5 |
|
اتصال |
فشار 4 میلی متر در کانکتور |
|
قطر بندر |
G1/8 |
|
تعداد موقعیت ها |
2/2 راه یا 3/2 راه |
|
سرعت جریان استاندارد NL/دقیقه |
90nl/min |
|
حداکثر فشار کار |
10 نوار |
|
دمای کار درجه سانتیگراد |
‘-5-70 |
|
ماده بدن |
آلیاژ آلومینیوم |
|
شیر M104 - خلاصه سفارش برای انواع دکمه |
||
|

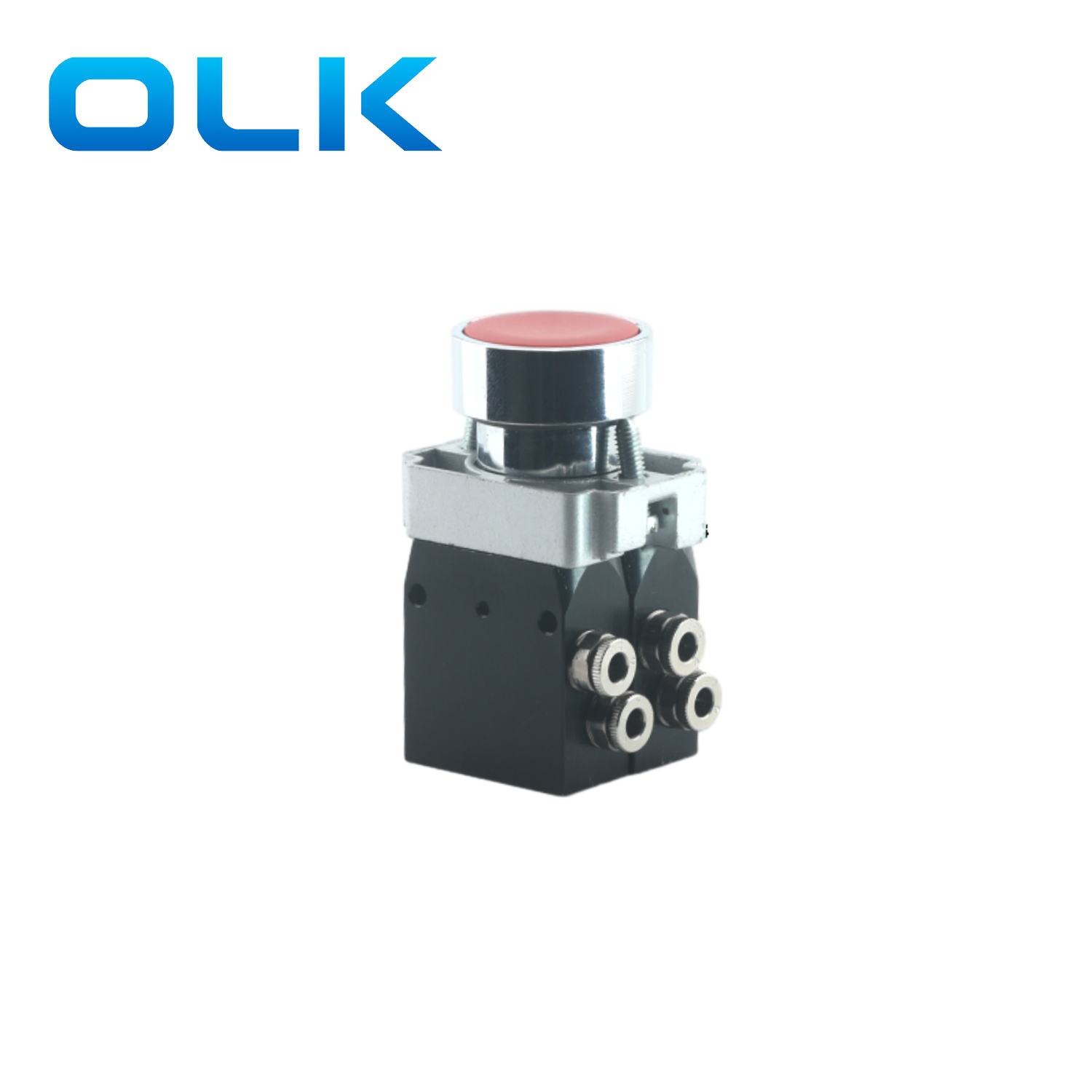

622: نوع دکمه مسطح |
M104 622. 1 |
1: قرمز |
|
M104 622. 2 |
2: سیاه |
|
|
M104 622. 3 |
3: سبز |
|
|
M104 622. 4 |
4.Yeller |
|
|

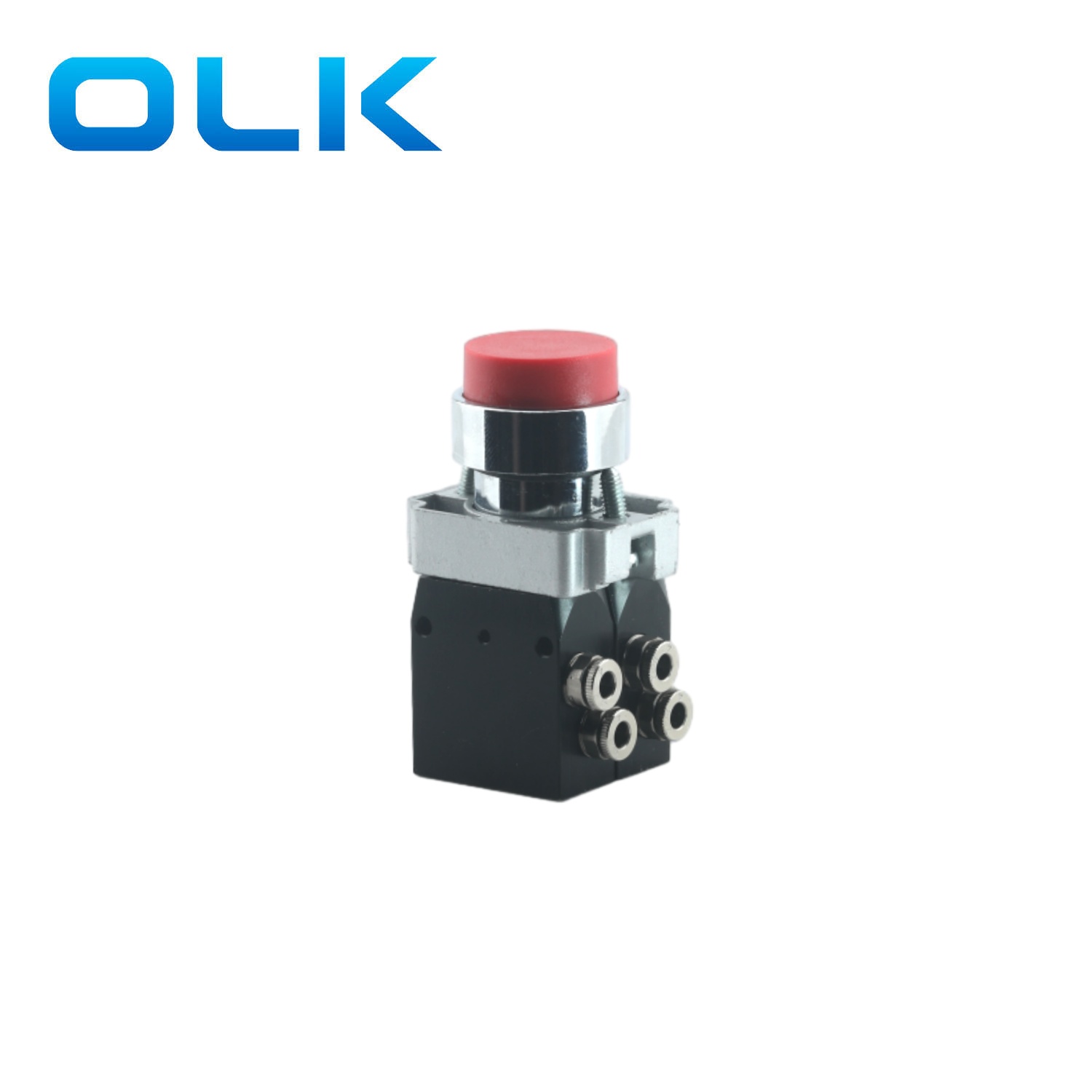

623: نوع دکمه محدب |
M104 623. 1 |
1: قرمز |
|
M104 623. 2 |
2: سیاه |
|
|
M104 623. 3 |
3: سبز |
|
|
M104 623. 4 |
4.Yeller |
|
|

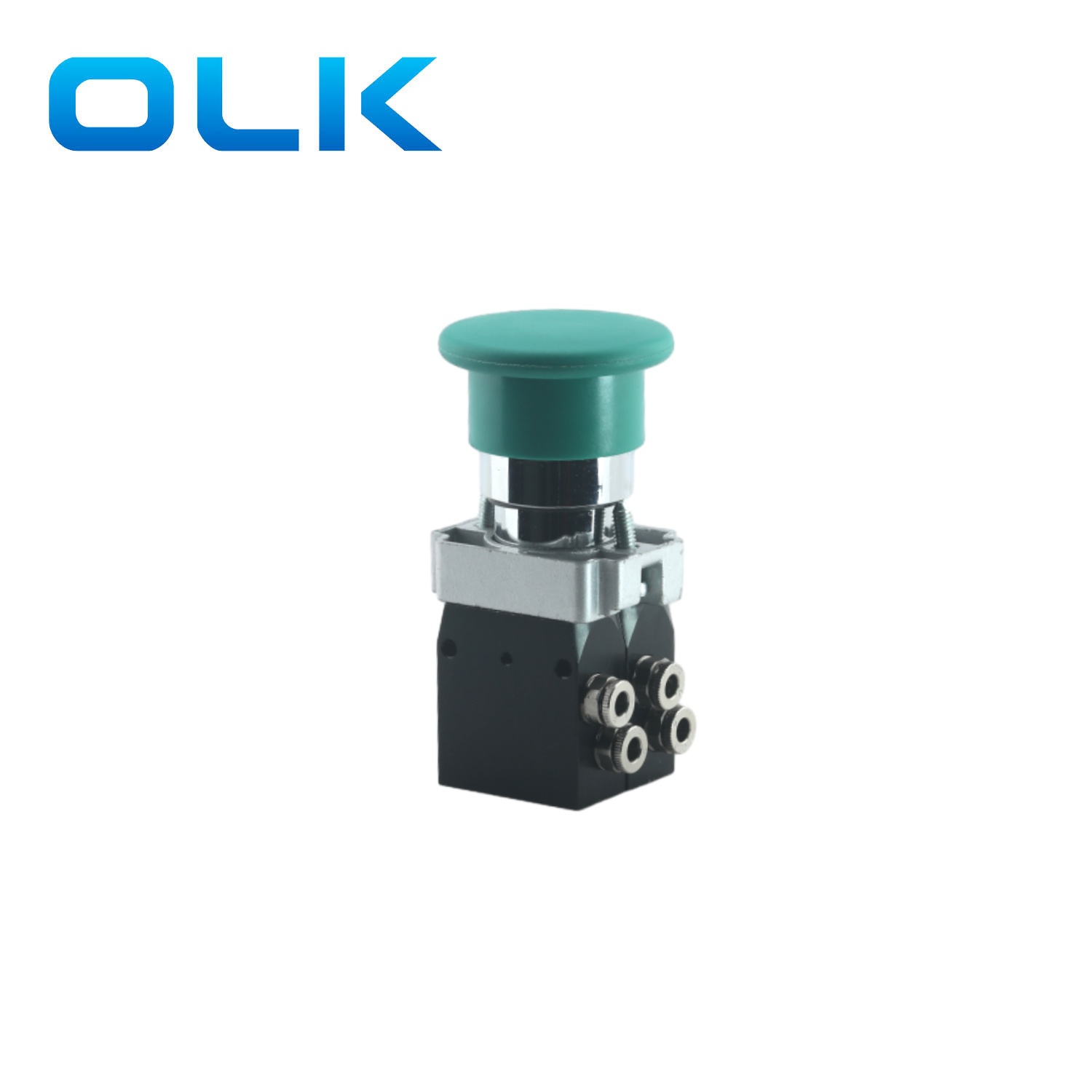

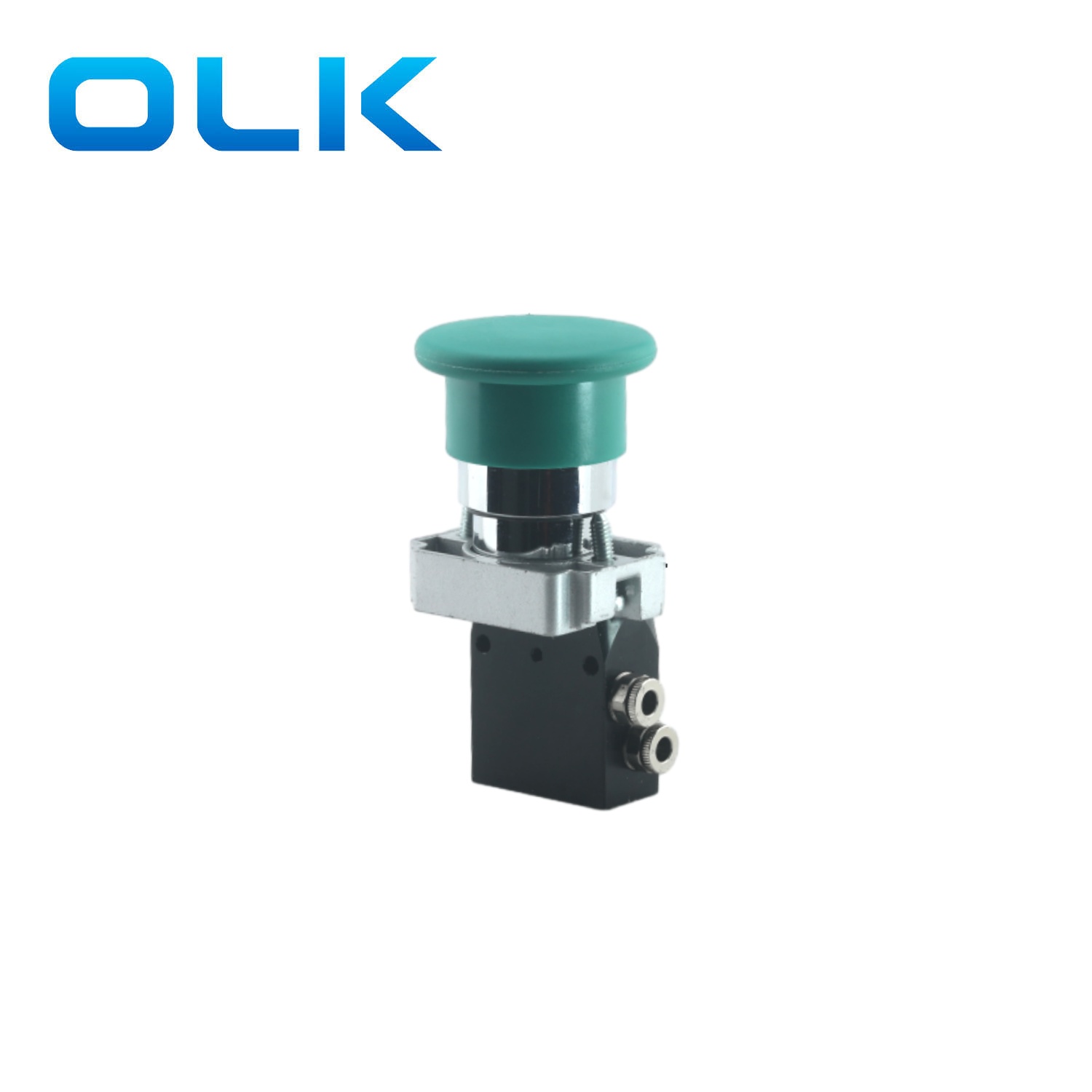

625: نوع دکمه قارچ |
M104 625 |
|
|
627: سوئیچ های بلند بازو |
M104 627 |
سوئیچ حفظ شده دو موقعیت |
|
M104 627.0 |
0: لحظه سه موقعیتی |
|
|
M104 627.1 |
1: سوئیچ حفظ شده سه موقعیت |
|
|

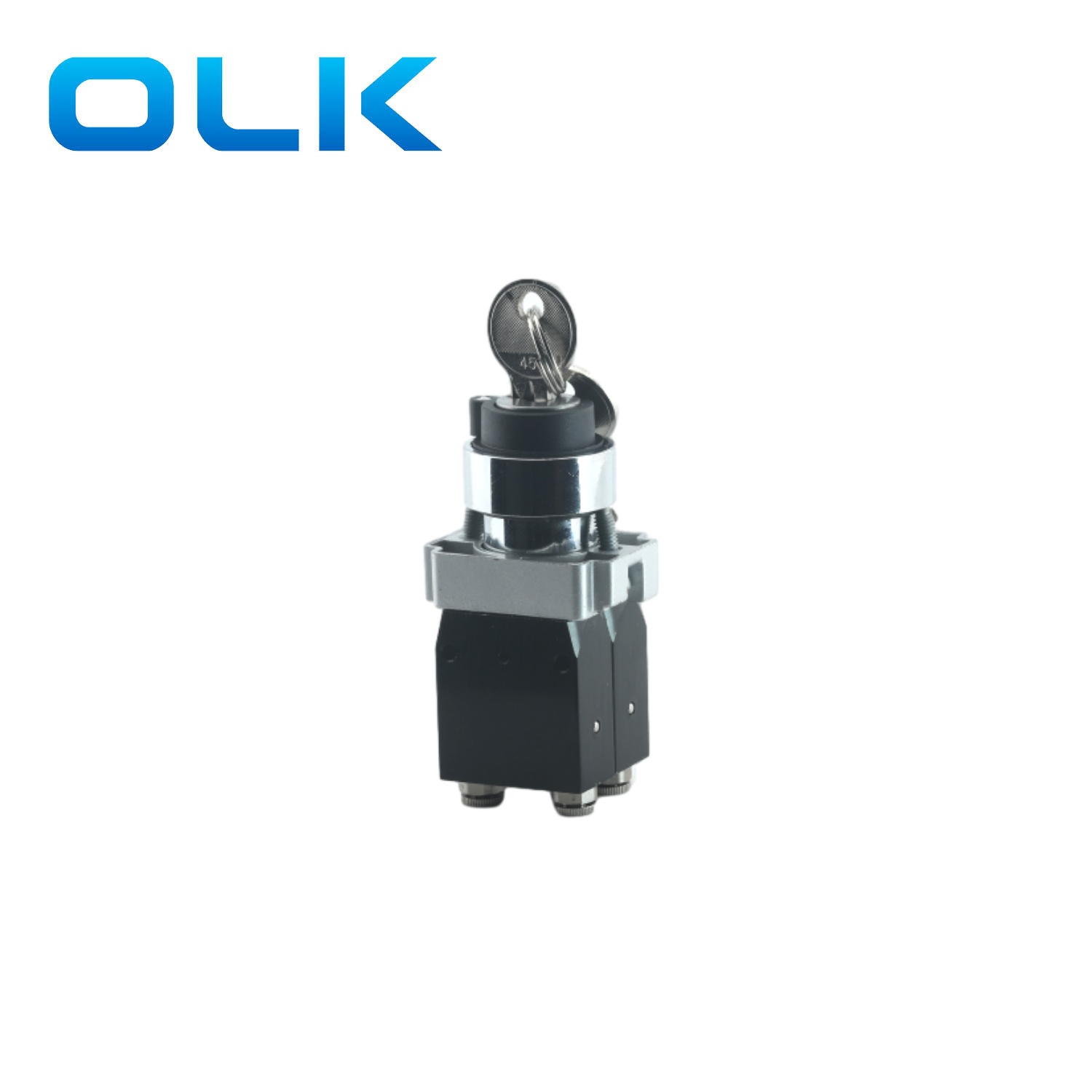

628: نوع سوئیچ های کلید |
M104.628 |
سوئیچ حفظ شده دو موقعیت |
|
M104.628.0 |
0: لحظه سه موقعیتی |
|
|
M104.628.1 |
1: سوئیچ حفظ شده سه موقعیت |
|
|

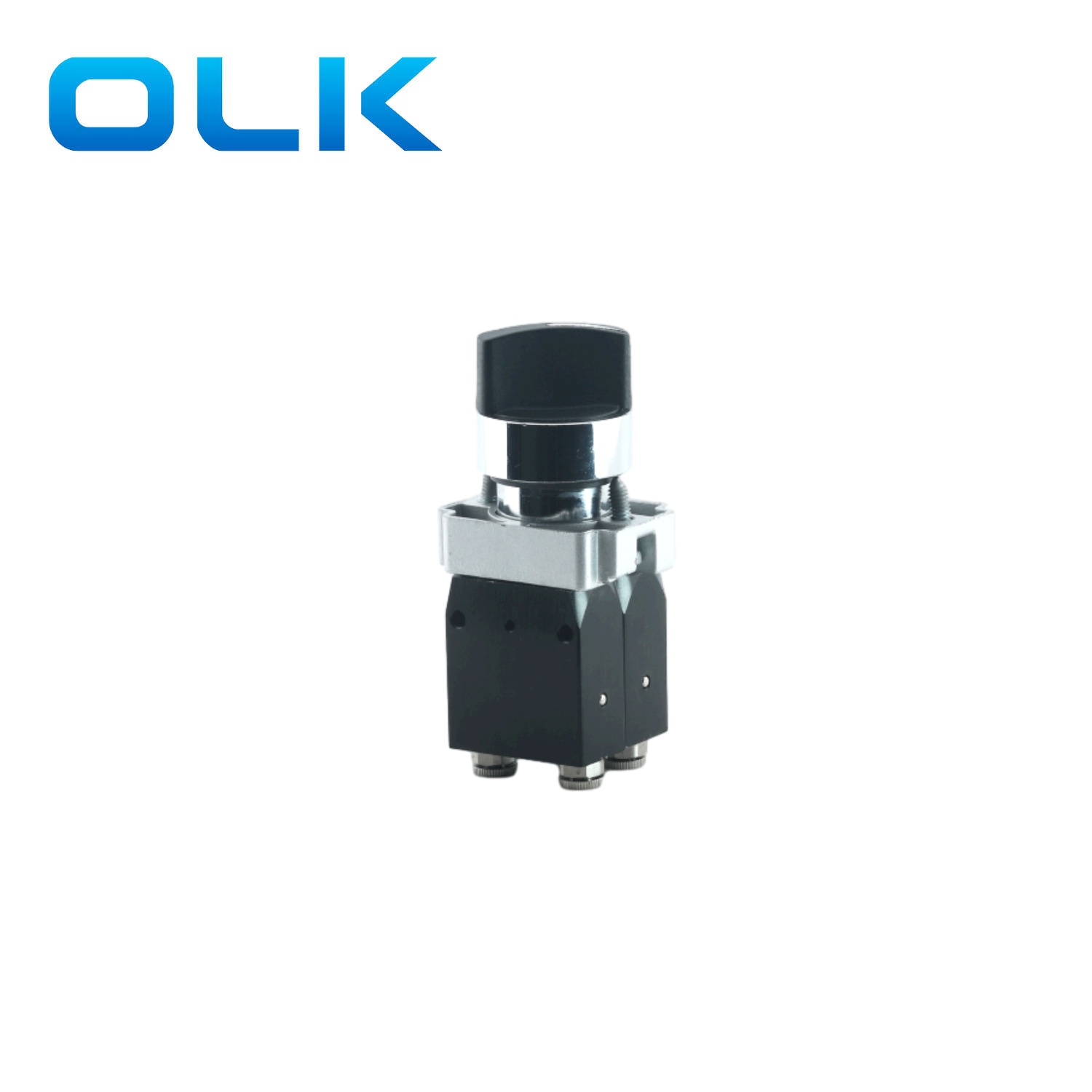

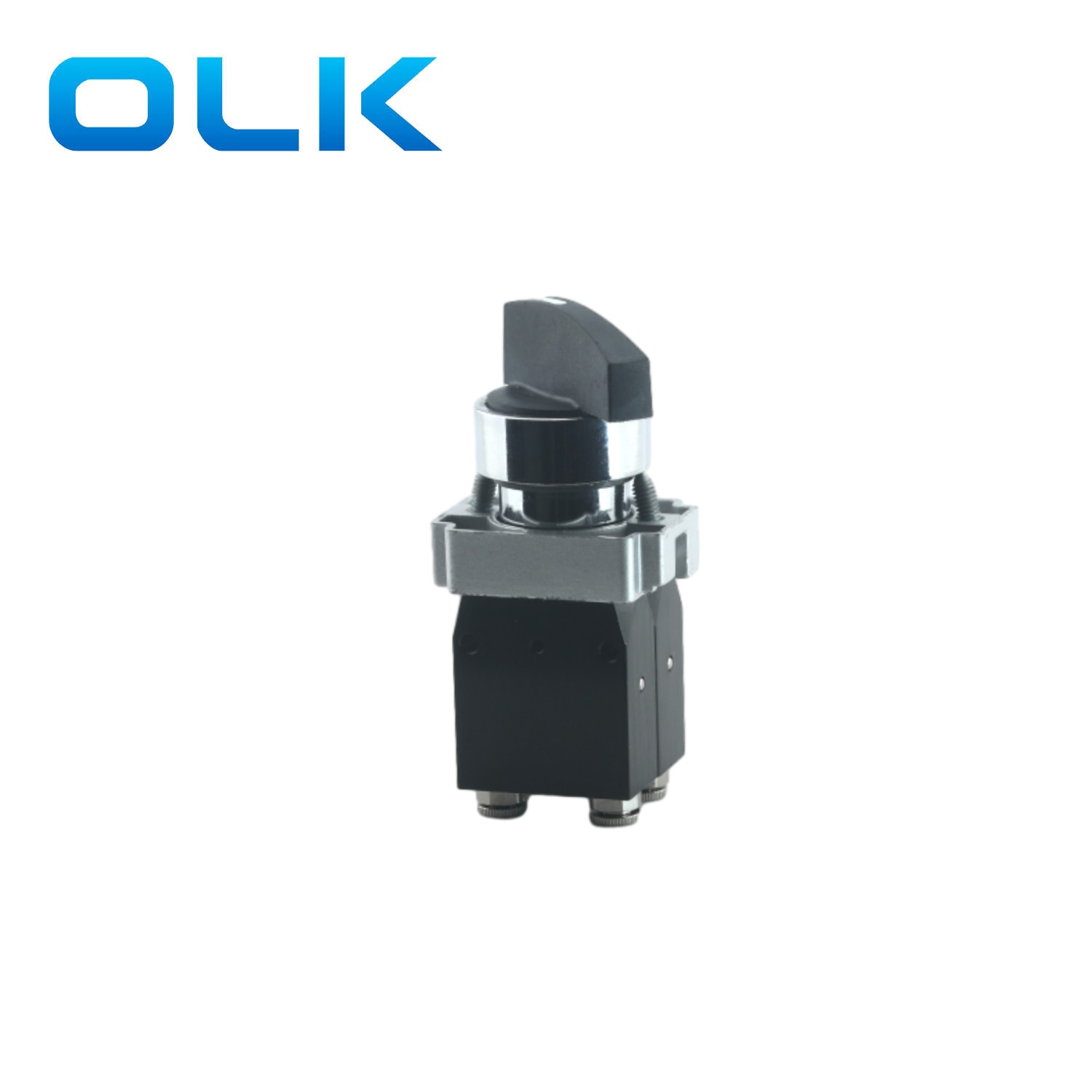

630: سوئیچ های بازوی کوتاه |
M104.630 |
سوئیچ حفظ شده دو موقعیت |
|
M104.630.0 |
0: لحظه سه موقعیتی |
|
|
M104.630.1 |
1: سوئیچ حفظ شده سه موقعیت |
|
|
تابلو نصب شده |
M104.00 |
|
