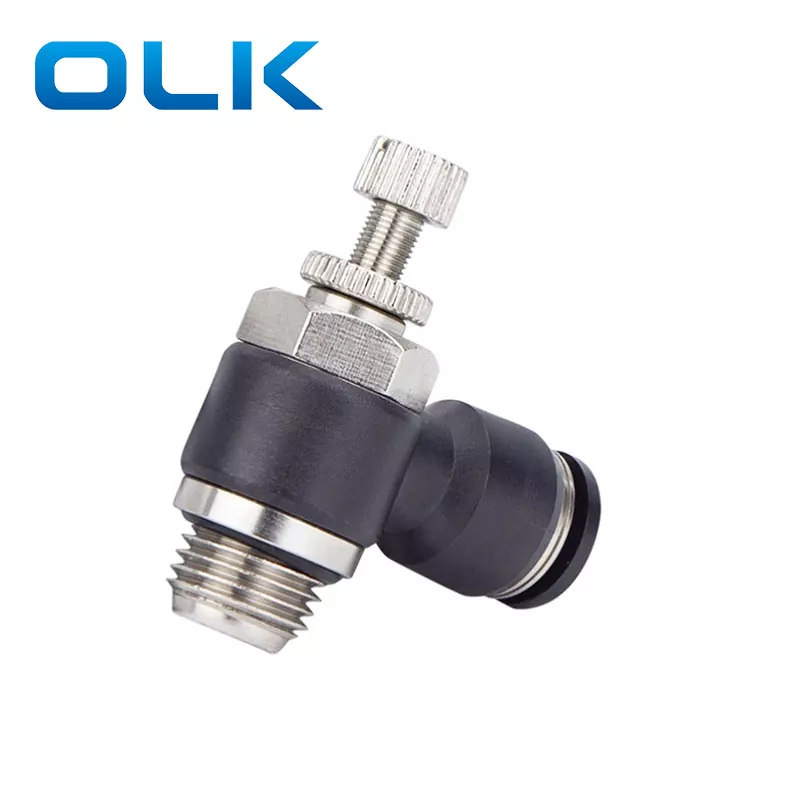

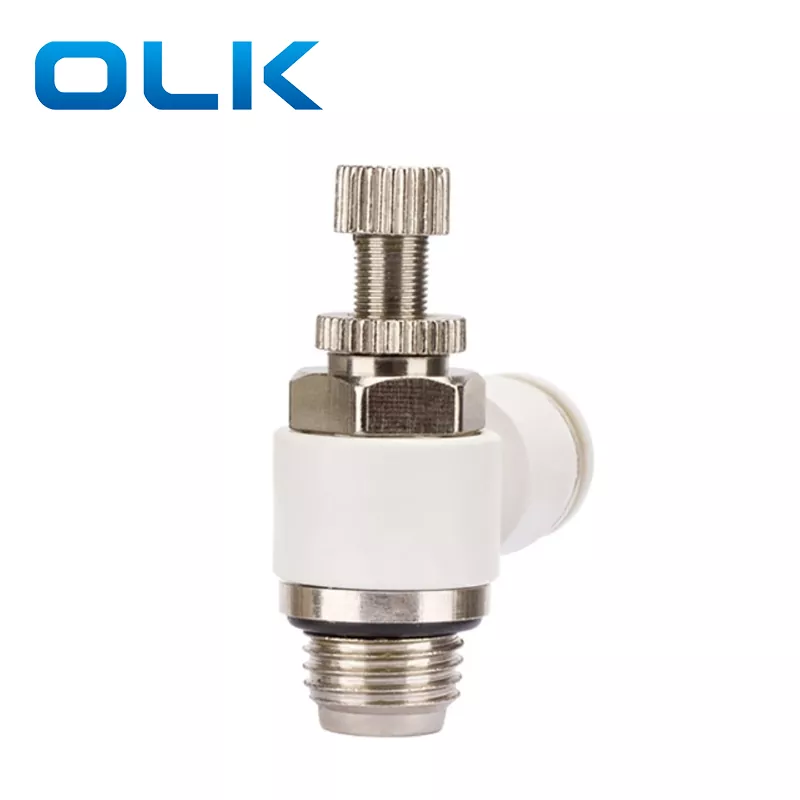

کنترل کننده سرعت پنوماتیک SC برای تنظیم دقیق سرعت سیلندر با تنظیم جریان هوا از طریق دکمه کنترل چرخشی طراحی شده است. این یک اتصال G-thread با واشر آب بندی داخلی دارد که نیاز به نوار PTFE را از بین می برد و از گرفتگی جلوگیری می کند. با ساختار جمع و جور و طراحی چرخشی 360 درجه، شیر کنترل کننده سرعت SC امکان نصب انعطاف پذیر را حتی در فضاهای محدود فراهم می کند و در عین حال عملکرد قابل اعتماد و عمر طولانی تر قطعات پنوماتیک را تضمین می کند.
· کنترل دقیق سرعت و پاسخ سریع: جریان هوا را به راحتی از طریق دستگیره چرخشی تنظیم کنید تا عملکرد سیلندر نرم تر شود.
·بدون نیاز به نوار PTFE: کانکتور G-thread دارای یک واشر آب بندی برای اطمینان از آب بندی محکم و جلوگیری از مشکلات گرفتگی است.
· مناسب بودن رابط: طراحی شده برای سطوح صاف. برای رابط های شیاردار یا ناهموار مناسب نیست.
· نصب آسان: اتصالات و بدنه می توانند پس از نصب 360 درجه بچرخند و انعطاف پذیری در طرح لوله ارائه می دهند.
· محافظت از قطعات: از نشت و آلودگی جلوگیری می کند و طول عمر تجهیزات پنوماتیک را افزایش می دهد.
|
|

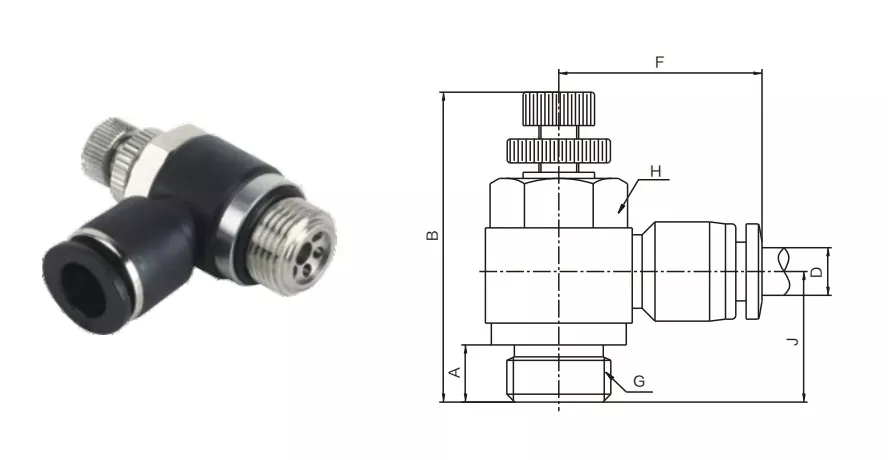

D |
G |
A |
B |
F |
H |
J |
|
JSC4-G01 |
4 |
G1/8 |
6 |
40 |
24.5 |
14 |
15.6 |
|
JSC4-G02 |
G1/4 |
8 |
44 |
25 |
17 |
19.2 |
|
|
JSC6-G01 |
6 |
G1/8 |
6 |
40 |
24.5 |
14 |
15.6 |
|
JSC6-G02 |
G1/4 |
8 |
48 |
25 |
17 |
19.2 |
|
|
JSC6-G03 |
G3/8 |
10 |
54 |
29.2 |
20 |
20.6 |
|
|
JSC6-G04 |
G1/2 |
12 |
60 |
36 |
24 |
23.4 |
|
|
JSC8-G01 |
8 |
G1/8 |
6 |
40 |
24.5 |
14 |
15.6 |
|
JSC8-G02 |
G1/4 |
8 |
48 |
25 |
17 |
19.2 |
|
|
JSC8-G03 |
G3/8 |
10 |
54 |
29.2 |
20 |
20.6 |
|
|
JSC8-G04 |
G1/2 |
12 |
60 |
36 |
24 |
23.4 |
|
|
JSC10-G01 |
10 |
G1/8 |
6 |
40 |
24.5 |
17 |
15.6 |
|
JSC10-G02 |
G1/4 |
8 |
48 |
25 |
17 |
19.2 |
|
|
JSC10-G03 |
G3/8 |
10 |
54 |
29.2 |
20 |
20.6 |
|
|
JSC12-G01 |
G1/2 |
12 |
60 |
36 |
24 |
23.4 |
|
|
JSC10-G04 |
12 |
G1/8 |
6 |
40 |
24.5 |
21 |
15.6 |
|
JSC12-G02 |
G1/4 |
8 |
48 |
25 |
21 |
19.2 |
|
|
JSC12-G03 |
G3/8 |
10 |
54 |
29.2 |
24 |
20.6 |
|
|
JSC12-G04 |
|
G1/2 |
12 |
60 |
36 |
24 |
23.4 |

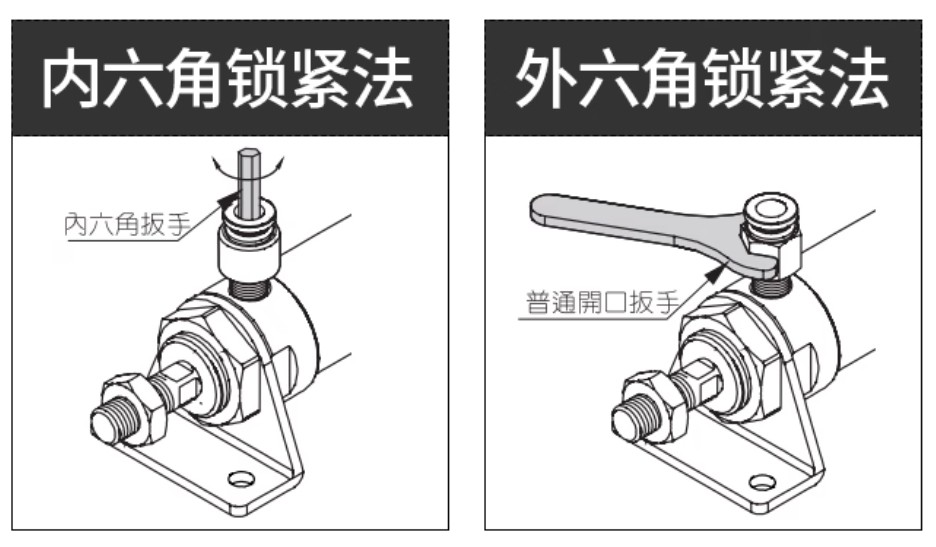

همانطور که در شکل نشان داده شده است از یک کلید آلن یا یک آچار شش گوش استفاده کنید تا فیتینگ را به رزوه های ورودی/خروجی هوای سیلندر بپیچید. برای گشتاور سفت شدن به شکل مراجعه کنید.
هنگام تنظیم سرعت سیلندر با کنترل کننده سرعت، قبل از اعمال هوای فشرده اطمینان حاصل کنید که سوپاپ بسته است. اگر در هنگام باز بودن سوپاپ هوا وارد شود، سیلندر ممکن است خیلی سریع حرکت کند و باعث تصادف شود.
دستگیره تنظیم را به آرامی با دست بچرخانید. پس از تنظیم سرعت مورد نظر، مهره قفل را به سمت پایین بچرخانید تا دستگیره محکم شود و از تنظیم بیشتر جلوگیری شود.
دستگیره را در جهت عقربه های ساعت بچرخانید تا جریان هوا کاهش یابد و سیلندر را کاهش دهید.
برای افزایش جریان هوا و افزایش سرعت سیلندر، دستگیره را در خلاف جهت عقربه های ساعت بچرخانید.
نخ M5 کوچک است. از ابزار برای سفت کردن استفاده نکنید. با واشر آب بندی داخلی، سفت کردن دست کافی است. سفت شدن بیش از حد ممکن است نخ را بشکند. لوله و اتصالات را قبل از نصب تمیز کنید تا از آلودگی هایی که باعث خرابی یا نشت هوا شوند جلوگیری کنید.
فشار زیاد هوا یا هوای کثیف ممکن است به حلقه آب بندی آسیب برساند. در صورت نیاز یک فیلتر هوا نصب کنید و اتصالات پرفشار و مقاوم در برابر خوردگی را انتخاب کنید.
لوله را به طور مکرر وصل یا جدا نکنید، زیرا عمر اتصالات و لوله را کاهش می دهد. برای جلوگیری از نشتی، لوله را به طور کامل به پایین وارد کنید. قبل از برداشتن لوله، مطمئن شوید که فشاری در داخل وجود ندارد و درپوش انتهای اتصالات را قبل از بیرون کشیدن فشار دهید.
مطمئن شوید که انتهای لوله صاف است. انتهای ناهموار می تواند باعث آب بندی ضعیف و نشتی شود. لوله را به درستی برش دهید و مطمئن شوید که سطح بیرونی آن آسیبی ندیده است.
از لوله هایی با طول کافی استفاده کنید. از خم شدن های تیز در قسمت بالای اتصالات خودداری کنید، که می تواند به اتصالات آسیب برساند. پس از اتصال، لوله را کمی بکشید تا قبل از استفاده مطمئن شوید.
هنگام برداشتن لوله، رابط پلاستیکی را در حین بیرون کشیدن به طور یکنواخت فشار دهید. لوله را نچرخانید یا 360 درجه نپیچانید، زیرا ممکن است لوله شیار داشته باشد و باعث نشتی شود.
برای چرخاندن دستگیره تنظیم از ابزار دیگری به جز دست خود استفاده نکنید. هنگامی که دستگیره به حد بالا یا پایین می رسد، یا ممکن است اتصال آسیب دیده باشد، نیروی اضافی وارد نکنید.
هنگامی که کنترل کننده سرعت بسته است مقداری نشت داخلی طبیعی است. از استفاده در برنامه هایی که نیاز به نشتی داخلی صفر دارند خودداری کنید.
چرا شیر کنترل کننده سرعت SC G-thread را توصیه می کنیم؟
اتصالات معمولی از نوار PTFE استفاده می کنند که می تواند پاره شود و وارد مسیر هوا شود و باعث انسداد سوپاپ، سوئیچ ضعیف و سایش آب بندی سیلندر شود. کانکتور G-thread با یک واشر آب بندی برای اطمینان از آب بندی محکم و جلوگیری از مشکلات گرفتگی ارائه می شود.
