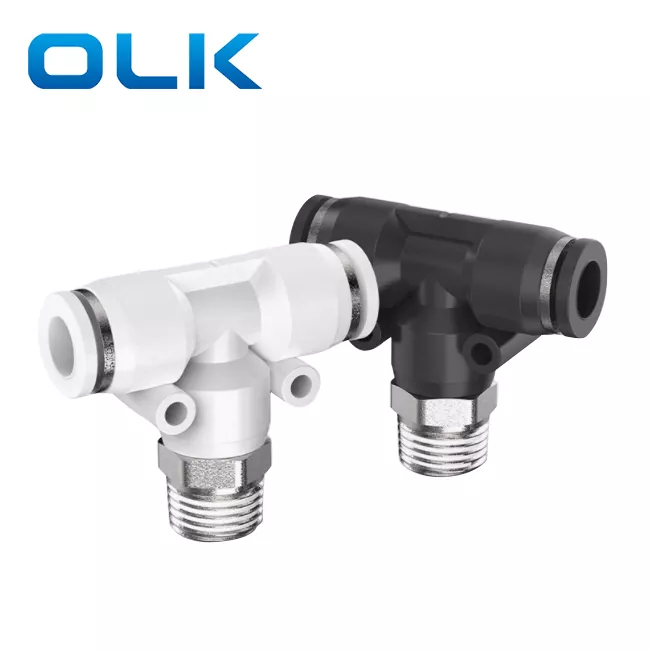

فشار TEE شاخه PB در اتصالات لوله ، اتصالات فشار مستقیم اتحادیه است که برای اتصال دو لوله در یک سیستم پنوماتیک استفاده می شود و از جریان هوای صاف و آب بندی قابل اعتماد اطمینان می دهد.
ویژگی های کلید اتصالات PB: فشار به اتصال برای نصب سریع و آسان ؛ اتصال لوله دوتایی مستقیم
|
کد سفارش |
|||
|
پب |
8 |
- |
01 |
|
مدل |
اندازه لوله (متریک) |
|
نوع نخ (موضوع لوله 55 درجه مستقیم) |
|
اتصالات سری PB |
4: 4 میلی متر |
|
01: G1/8 |
|
|
6: 6 میلی متر |
|
02: G1/4 |
|
|
8: 8 میلی متر |
|
03: G3/8 |
|
|
10: 10 میلی متر |
|
04: G1/2 |
|
|
12: 12 میلی متر |
|
|
|
|
14: 14 میلی متر |
|
|
|
|
16: 16 میلی متر |
|
|
|
مایع |
هوا/آب (مشروط)/خلاء |
|
فشار عملیاتی |
0-1.0MPa |
|
فشار |
-100kPa (10 Torr) |
|
دمای عملیاتی |
-10-60 |
|
مادی |
نایلون (PA) ، پلی اورتان (PU) |
|
اتصالات لوله اینچ |
اتصالات لوله متری |

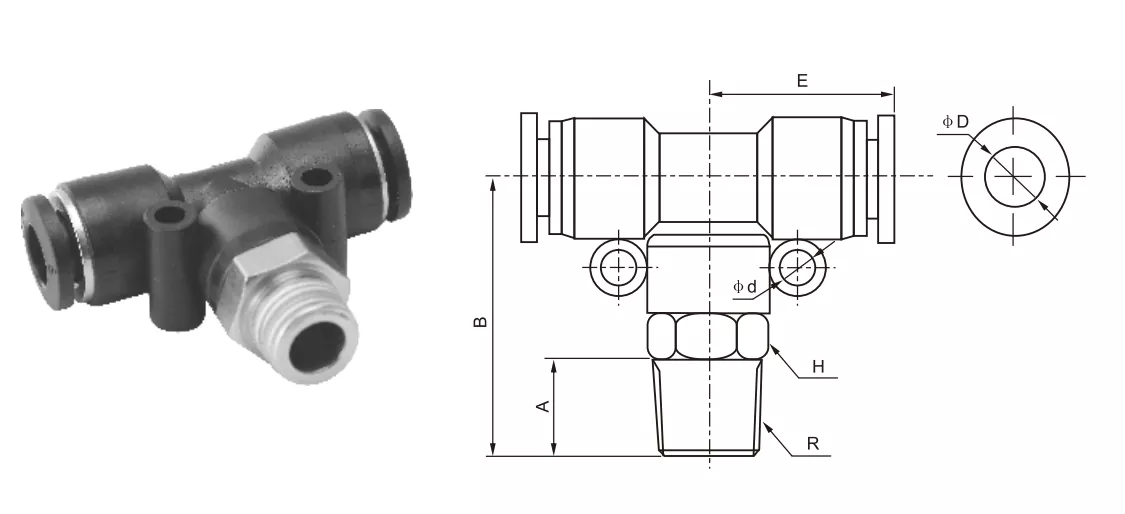

φd |
R |
A |
B |
E |
H2 |
φd |
|
PB5/32-M5 |
PB4-M5 |
4 |
m5 |
4.5 |
25.4 |
18.6 |
10 |
/ |
|
PB5/32-01 |
PB4-01 |
4 |
R1/8 |
7 |
25.4 |
18.6 |
10 |
/ |
|
PB5/32-02 |
PB4-02 |
4 |
R1/4 |
9 |
27.8 |
18.6 |
14 |
/ |
|
PB1/4-M5 |
PB6-M5 |
6 |
m5 |
4.5 |
26.8 |
20.8 |
12 |
3.5 |
|
PB1/4-01 |
PB6-01 |
6 |
R1/8 |
6.5 |
37.6 |
20.8 |
12 |
3.5 |
|
PB1/4-02 |
PB6-02 |
6 |
R1/4 |
9 |
30 |
20.8 |
14 |
3.5 |
|
PB1/4-03 |
PB6-03 |
6 |
R3/8 |
10 |
30.6 |
20.8 |
17 |
3.5 |
|
PB1/4-04 |
PB6-04 |
6 |
R1/2 |
10 |
32.5 |
20.8 |
21 |
3.5 |
|
PB5/16-01 |
PB8-01 |
8 |
R1/8 |
8 |
31.5 |
22.9 |
14 |
4.5 |
|
PB5/16-02 |
PB8-02 |
8 |
R1/4 |
10 |
33 |
22.9 |
14 |
4.5 |
|
PB5/16-03 |
PB8-03 |
8 |
R3/8 |
10 |
33.6 |
22.9 |
17 |
4.5 |
|
PB5/16-04 |
PB8-04 |
8 |
R1/2 |
11 |
35 |
22.9 |
21 |
4.5 |
|
PB3/8-01 |
PB10-01 |
10 |
R1/8 |
8 |
37 |
27.8 |
17 |
4 |
|
PB3/8-02 |
PB10-02 |
10 |
R1/4 |
10 |
38 |
27.8 |
17 |
4 |
|
PB3/8-03 |
PB10-03 |
10 |
R3/8 |
10 |
38 |
27.8 |
17 |
4.5 |
|
PB3/8-04 |
PB10-04 |
10 |
R1/2 |
11 |
39 |
27.8 |
21 |
4.5 |
|
PB1/2-01 |
PB12-01 |
12 |
R1/8 |
8 |
37.5 |
29.5 |
19 |
5 |
|
PB1/2-02 |
PB12-02 |
12 |
R1/4 |
10 |
40 |
29.5 |
19 |
5 |
|
PB1/2-03 |
PB12-03 |
12 |
R3/8 |
10 |
40 |
29.5 |
19 |
5 |
|
PB1/2-04 |
PB12-04 |
12 |
R1/2 |
11 |
41 |
29.5 |
21 |
5 |
|
|
PB14-03 |
16 |
R3/8 |
11 |
46.3 |
34.5 |
24 |
4 |
|
|
PB14-04 |
16 |
R1/2 |
12 |
47.3 |
34.5 |
27 |
4 |
|
نام/نوع |
توصیف ساختار رابط |
|
Run Tee (PD) |
جریان اصلی هوا مستقیم است و شاخه ها به صورت عمودی بیرون می روند |
|
شاخه Tee (PB) |
دو رابط در زاویه های راست وصل می شوند ، یکی در شاخه "t" |
|
سه گانه برابر |
سه پورت با همان اندازه |
