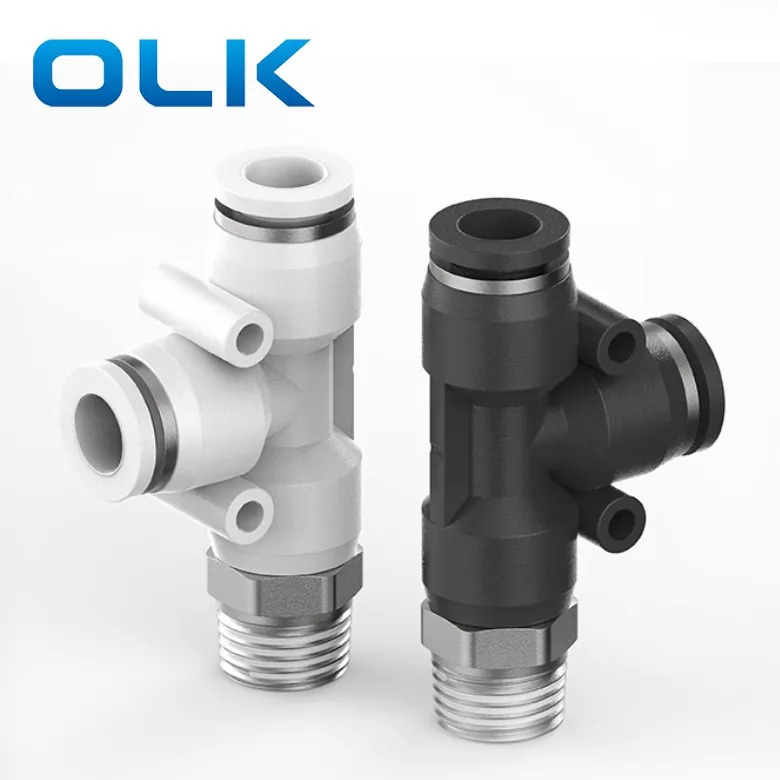

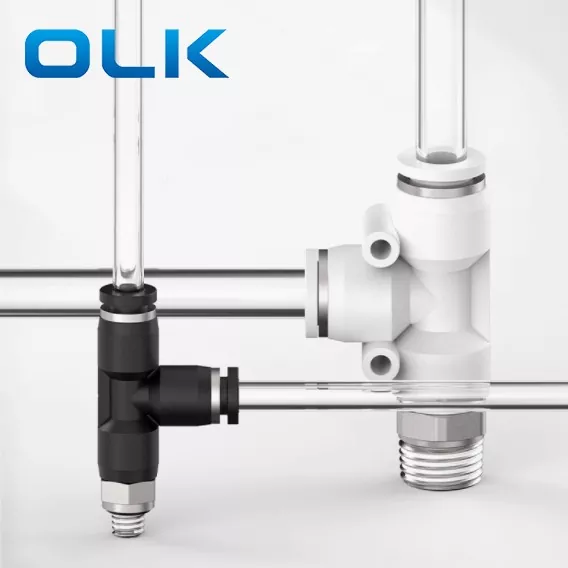

فشار TEE PD RUN در اتصالات لوله ، اتصالات فشار سه طرفه Y از نوع Y است که برای تقسیم یک منبع هوا به دو خروجی طراحی شده است. این ایده برای سیستمهایی که نیاز به اتصال پنوماتیک یک در دو خارج دارند ، ایده آل است.
ویژگی های کلیدی اتصالات PD: طراحی شکل Y برای توزیع هوای کارآمد ؛ فشار به اتصال برای نصب آسان پایان می یابد ؛ مسیریابی انعطاف پذیر برای لوله های چند جهته
|
کد سفارش |
|||
|
PD |
8 |
- |
01 |
|
مدل |
اندازه لوله (متریک) |
|
نوع نخ (موضوع لوله 55 درجه مستقیم) |
|
اتصالات سری PD |
4: 4 میلی متر |
|
01: G1/8 |
|
|
6: 6 میلی متر |
|
02: G1/4 |
|
|
8: 8 میلی متر |
|
03: G3/8 |
|
|
10: 10 میلی متر |
|
04: G1/2 |
|
|
12: 12 میلی متر |
|
|
|
|
14: 14 میلی متر |
|
|
|
|
16: 16 میلی متر |
|
|
|
مایع |
هوا/آب (مشروط)/خلاء |
|
فشار عملیاتی |
0-1.0MPa |
|
فشار |
-100kPa (10 Torr) |
|
دمای عملیاتی |
-10-60 |
|
مادی |
نایلون (PA) ، پلی اورتان (PU) |
|

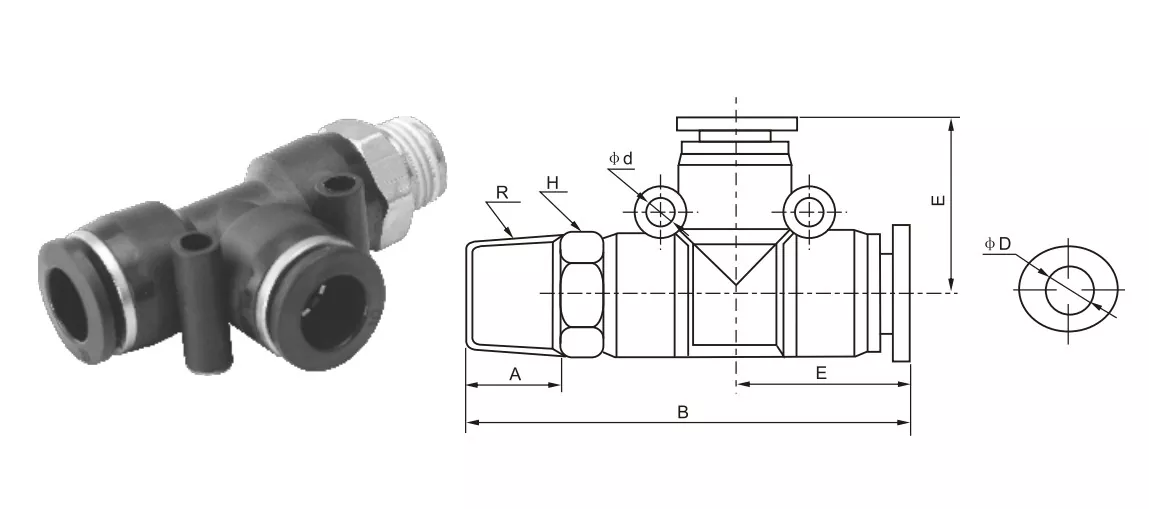

اتصالات لوله اینچ |
اتصالات لوله متریک |
φd |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
m5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
m5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
نام/نوع |
توصیف ساختار رابط |
|
Run Tee (PD) |
جریان اصلی هوا مستقیم است و شاخه ها به صورت عمودی بیرون می روند |
|
شاخه Tee (PB) |
دو رابط در زاویه های راست وصل می شوند ، یکی در شاخه "t" |
|
سه گانه برابر |
سه پورت با همان اندازه |
به معنای "Run Tee" در اتصالات اتصال چیست؟
Tee "به معنی اتصال T شکل (TEE) با سه رابط است.
"Run" به کانال اصلی اشاره دارد (جهت جریان اصلی هوا یک خط مستقیم است) ؛
بنابراین "Run Tee" به این معنی است که کانال اصلی مستقیماً از آن عبور می کند ، و یک شاخه به صورت عمودی در وسط بیرون می رود.
