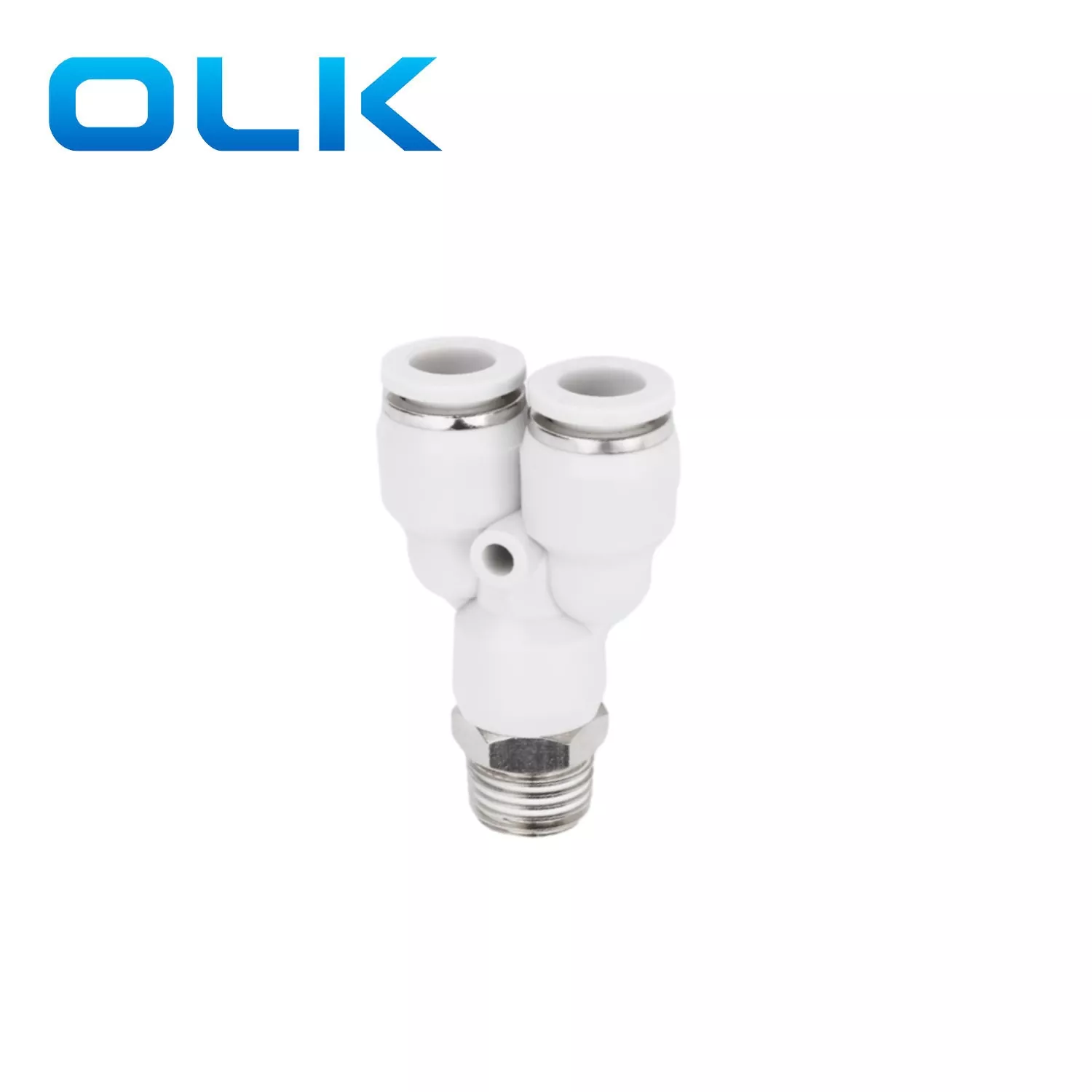

اتصالات لوله فشار از نوع PX y طراحی فشار به اتصال است. نصب آسان. ظاهر کلی به شکل Y است ، با جهت جریان نرم تر که برای جریان هوا مناسب تر است. و مسیر اصلی مسیر هوا مستقیماً به هم وصل می شود. معمولاً برای جداسازی گاز یا خطوط لوله کمکی در سیستم های پنوماتیک استفاده می شود.
PX ساخته شده از مس و خوردگی آسان نیست.
|
کد سفارش |
|||
|
PX |
8 |
- |
01 |
|
مدل |
اندازه لوله (متریک) |
|
نوع نخ (موضوع لوله 55 درجه مستقیم) |
|
اتصالات سری PX |
4: 4 میلی متر |
|
01: G1/8 |
|
|
6: 6 میلی متر |
|
02: G1/4 |
|
|
8: 8 میلی متر |
|
03: G3/8 |
|
|
10: 10 میلی متر |
|
04: G1/2 |
|
|
12: 12 میلی متر |
|
|
|
|
14: 14 میلی متر |
|
|
|
|
16: 16 میلی متر |
|
|
اتصالات لوله فشار از نوع PX y
|
مایع |
هوا/آب (مشروط)/خلاء |
|
فشار عملیاتی |
0-1.0MPa |
|
فشار |
-100kPa (10 Torr) |
|
دمای عملیاتی |
-10-60 |
|
مادی |
نایلون (PA) ، پلی اورتان (PU) |
|

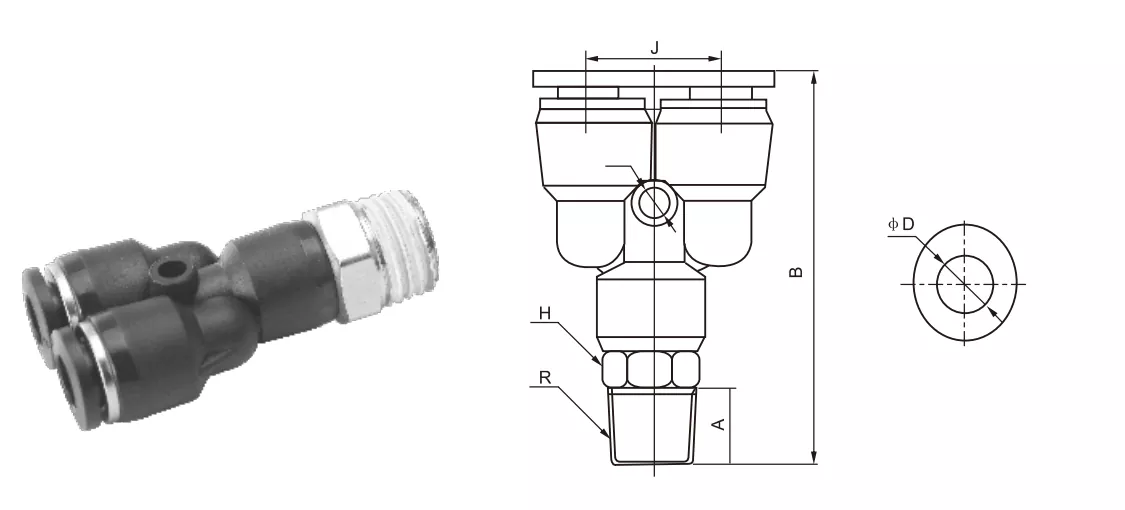

اتصالات لوله اینچ |
اتصالات لوله متریک |
φd |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
m5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
m5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
px12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

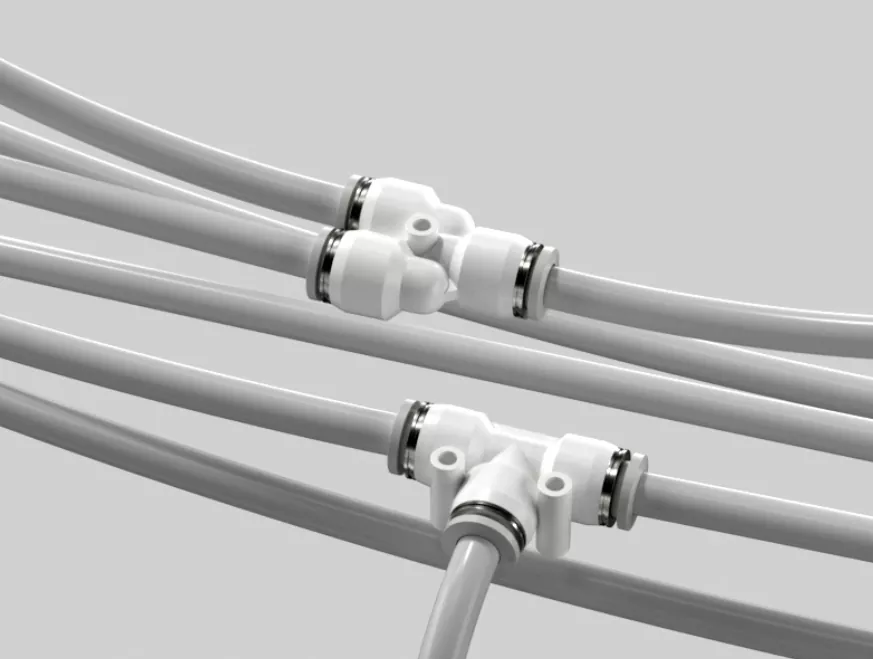

شباهت ها و تفاوت های بین اتصالات لوله فشار T و Y شکل: |
|
|
اتصالات Tee (PB ، PD) |

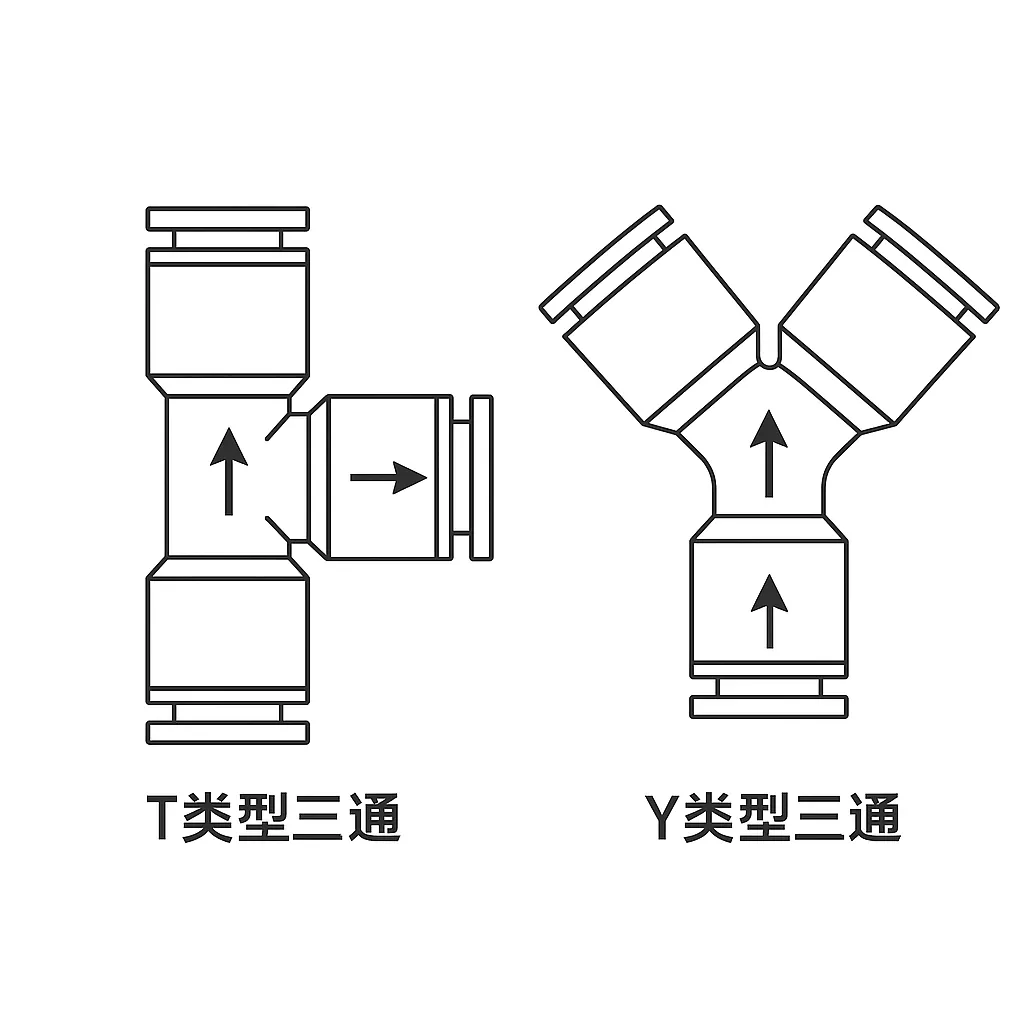

تناسب پنوماتیک the3 راه مانند ساختار "t" و در زاویه 90 درجه تقاطع می کند |
|
y اتصالات (PX) |
the3 راه متناسب با ساختار "y" و جهت جریان نرم ، مناسب تر جریان براییر |
|
در مقایسه با اتصالات T- شکل ، اتصال اتصال به شکل y شکل صاف تر و مقاومت کمتری دارد |
|
ویژگی های اتصالات هوای نوع Y در مقایسه با اتصالات پنوماتیک نوع T چیست؟
در مقایسه با اتصالات پنوماتیک T شکل ، جریان اتصالی اتصال هوا به شکل Y نرم تر است و مقاومت کمتری دارد
فشار عملیاتی اتصالات لوله فشار از نوع PX Y چیست؟
فشار عملیاتی اتصالات پنوماتیک PX 0-1.0MPa است.
