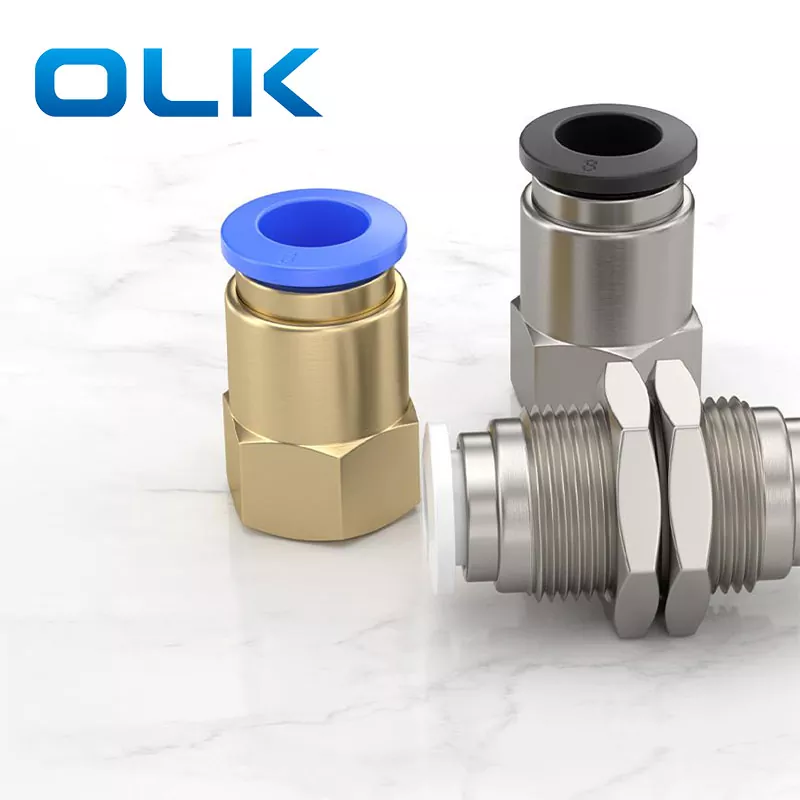

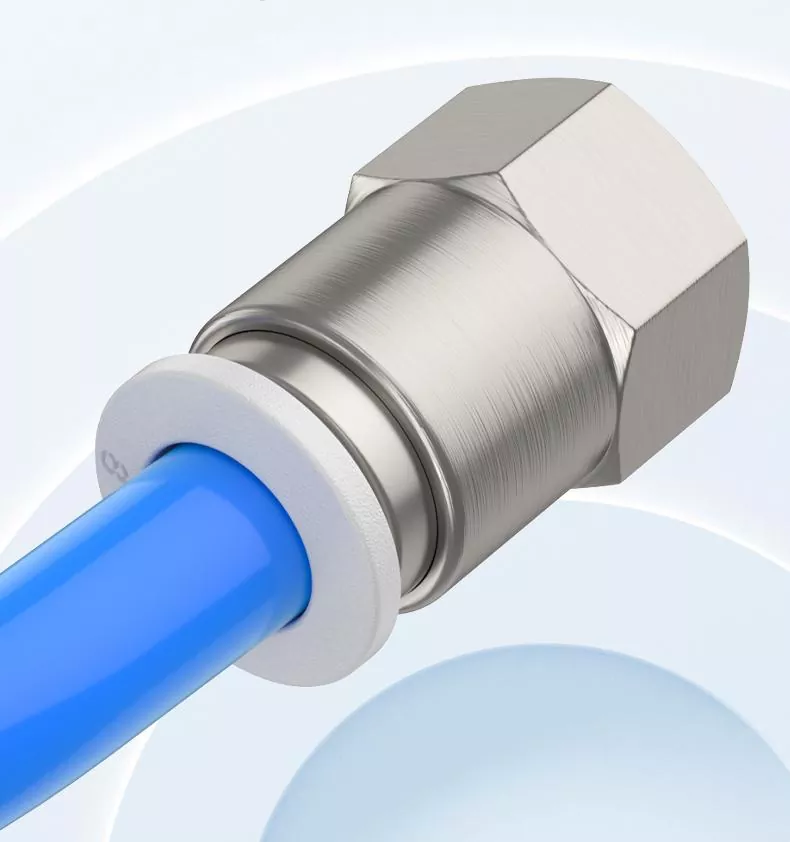

PCF فشار مستقیم زن در اتصالات لوله و PC فشار مستقیم در لوله ، اتصالات لوله همه متعلق به نوع اصلی فشار در اتصالات است. اما PCF از نخ R زن مستقیم است. از موضوع داخلی برای اتصال اجزای نخ خارجی استفاده می شود و انتهای لوله درج به یک شیلنگ متصل می شود. می تواند چندین استاندارد موضوع را پشتیبانی کند ، و این باعث می شود که درج شلاق و برداشت مستقیم از Prush Prush.The Prud Production Production. فشرده تر
|
کد سفارش |
|||
|
PCF |
8 |
- |
01 |
|
مدل |
اندازه لوله (متریک) |
|
نوع نخ (موضوع لوله 55 درجه مستقیم) |
|
مناسب بودن سری PCF |
4: 4 میلی متر |
|
01: G1/8 |
|
|
6: 6 میلی متر |
|
02: G1/4 |
|
|
8: 8 میلی متر |
|
03: G3/8 |
|
|
10: 10 میلی متر |
|
04: G1/2 |
|
|
12: 12 میلی متر |
|
|
|
|
14: 14 میلی متر |
|
|
|
|
16: 16 میلی متر |
|
|
|
مایع |
هوا/آب (مشروط)/خلاء |
|
فشار عملیاتی |
0-1.0MPa |
|
فشار |
-100kPa (10 Torr) |
|
دمای عملیاتی |
-10-60 |
|
مادی |
نایلون (PA) ، پلی اورتان (PU) |
|
اتصالات لوله اینچ |
اتصالات لوله متریک |

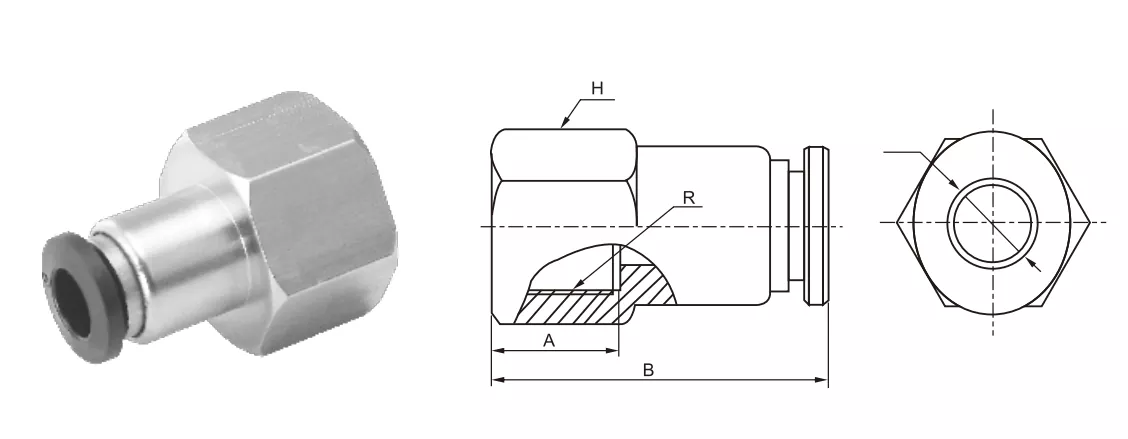

φd |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
m5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
m5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
کامپیوتر |
PCF |
|
نوع |
اتصال دهنده |
|
|
پشتیبانی از نوع موضوع |
BSPT / NPT / متریک |
|
|
نخ |
مرد |
زن |
|
نصب |
در سوراخ های نخ یا سیلندر و سایر تجهیزات پیچ کنید |
به سیلندر یا مفصل بیرونی پیچ دهید |
|
کاربرد |
متداول ترین مدل جهانی ، ارجح ، مجهز به تجهیزات موضوعی داخلی |
برای اتصال با اتصالات نخ خارجی یا در موقعیت هایی با نیازهای فضای بالا استفاده می شود |
|
نصب شده بر روی سیلندر یا بدنه دریچه (سیلندر دارای نخ های داخلی است) ، انتهای نخ به تجهیزات وصل شده است و شیلنگ برای استفاده درج شده است |
خروجی هوا از شیر کنترل یا دریچه solenoid (با نخ خارجی) را وصل کنید و دستگاه را با نخ داخلی تعمیر کنید و در انتهای دیگر شیلنگ را وارد کنید |
|
|
به استحکام قفل قوی تر یا نیازهای آب بندی بالاتر نیاز دارد ، که اغلب در رابطه با درزگیر نخ یا حلقه O استفاده می شود |
با توجه به فضای محدود ، فقط از موضوعات داخلی می توان برای اتصال استفاده کرد. می تواند طول کلی مشترک را کاهش دهد |
|
چه برنامه های پنوماتیک فشار مستقیم زن PCF در لوله مناسب برای？ است
این باید یک اتصال لوازم جانبی موضوعی خارجی با نیازهای فضای بالا باشد
هنگام استفاده از مفصل اتصال PCF باید به چه چیزی توجه کنم؟
فشار عملیات نمی تواند از 1.0MPa فراتر رود
