تفاوت بین سه نوع شیر شیر برقی 5/3

تفاوت بین سه نوع شیر 5/3شیر برقی

هنگام سفارش 5/3شیرهای برقیبه غیر از کنترل الکتریکی تک و دوگانه، سه پیکربندی وجود دارد: C (شیر برقی دوگانه مرکز بسته ۵/۳ جهته)، E (مرکز اگزوز شیر برقی دوگانه ۵/۳ جهته)، و P (فشار شیر برقی ۵/۳ جهته دو طرفه) مرکز).

5/3 راهشیر برقینماد	کد سفارش

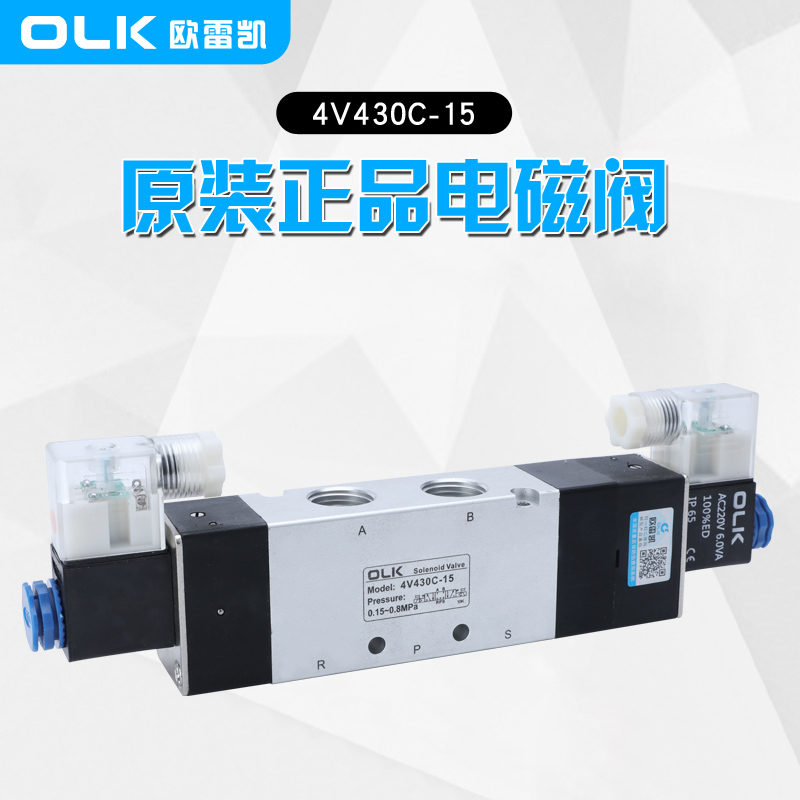

	4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15	شیر برقی دوطرفه مرکز بسته 5/3 طرفه	سوپاپ 5/3 در موقعیت معمولی بسته.
	4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15	مرکز اگزوز 5/3 طرفه شیر برقی دوگانه	سوپاپ 5/3 در حالت عادی باز.
	4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15	مرکز فشار دو سولنوئید 5/3 طرفه	سوپاپ 5/3 در موقعیت اگزوز.

فشار در پورت P (فشار تامین):

این به فشار در درگاه ورودی شیر برقی (معمولاً با برچسب P) اشاره دارد. این فشار نیروی محرکه برای کنترل جریان سیال هنگام باز یا بسته شدن شیر است.

در پیکربندی مرکز فشار، فشار در درگاه ورودی (P) بیشتر از سایر درگاه‌ها (مانند A یا B) است و سیستم کنترل این فشار را به کانال مناسب هدایت می‌کند.

اگزوز موقعیت میانی:

این وضعیت را توصیف می کندشیر برقیوقتی در موقعیت وسط برای شیرهای برقی سه حالته، هنگامی که قرقره در موقعیت وسط قرار دارد، ممکن است همه پورت ها (مانند P، A و B) به هم متصل شوند یا پورت های خاصی ممکن است یک مسیر نشتی ایجاد کنند.

در یک پیکربندی معمولی اگزوز در موقعیت متوسط، فشار از درگاه‌های A یا B می‌تواند به درگاه اگزوز (معمولاً با برچسب R یا T) برگردد و فشار را آزاد کند. این طرح در برخی از کاربردها برای جلوگیری از افزایش فشار بیش از حد در سیستم زمانی که سیگنال کنترلی وجود ندارد استفاده می شود.

مرکز بسته:

در پیکربندی مرکز بسته، تمام پورت های شیر برقی در حالت وسط آب بندی می شوند، به این معنی که هیچ سیالی نمی تواند از هیچ درگاهی عبور کند.

این طرح معمولاً در شرایطی استفاده می‌شود که برای حفظ فشار یا جلوگیری از جریان ناخواسته سیال زمانی که سیستم در موقعیت وسط قرار دارد، ضروری است.

خلاصه:

مرکز فشار: به فشار اعمال شده در فشار اشاره داردشیر برقیورودی

مرکز اگزوز: حالتی را توصیف می کند که در آن مایع می تواند از یک یا چند پورت در موقعیت وسط تخلیه شود.

مرکز بسته: حالتی را توصیف می کند که در آن همه پورت ها آب بندی می شوند و از جریان سیال در موقعیت وسط جلوگیری می کند.

مزایای شیر برقی 5/3 در مقایسه با شیر برقی 5/2:

چند گزینه موقعیت میانی:

یک شیر برقی 5/3 دارای سه موقعیت کاری است که موقعیت میانی آن در حالت های مختلف (مانند فشار، اگزوز یا بسته) قابل تنظیم است.

این انعطاف‌پذیری اجازه می‌دهد تا فشار، فشار تخلیه یا آب‌بندی کامل سیستم را در هنگام غیرفعال شدن شیر یا در شرایط اضطراری فراهم کند و گزینه‌های کنترل بیشتری را برای کاربردهای مختلف ارائه دهد.

ایمنی و کنترل پیشرفته:

شیر برقی 5/3 می تواند فشار یا فشار اگزوز را در موقعیت میانی حفظ کند و در کاربردهای حیاتی ایمنی در برابر اقدامات ناخواسته محافظت کند. به عنوان مثال، در صورت قطع برق یا از دست دادن سیگنال کنترل، انتخاب یک موقعیت میانی مناسب می تواند از تجهیزات و پرسنل محافظت کند.

یک شیر برقی 5/2، هنگامی که سیگنال را از دست می دهد، تنها می تواند به موقعیت اولیه خود بازگردد و نمی تواند محافظت مشابهی ارائه دهد.

جلوگیری از ضربه سیلندر:

موقعیت میانی یک شیر برقی 5/3 می تواند برای کاهش ضربه به سیلندر هنگام تغییر جهت استفاده شود. به عنوان مثال، انتخاب یک موقعیت میانی از نوع اگزوز می‌تواند باعث آزاد شدن نسبی فشار در هنگام تعویض جهت شود، و از ضربه ناشی از توقف یا استارت ناگهانی جلوگیری کند و در نتیجه طول عمر تجهیزات را افزایش دهد.

یک 5/2شیر برقیفاقد این ویژگی است، زیرا فقط می تواند به سرعت بین دو جهت سوئیچ کند، که ممکن است در برخی موارد باعث ضربه و سایش بر روی تجهیزات شود.

نتیجه گیری:

شیر برقی 5/3 در مقایسه با شیر برقی 5/2 مزایای قابل توجهی در انعطاف پذیری، ایمنی، کاهش ضربه و کنترل پیچیده دارد. این باعث می‌شود که آن را در کاربردهایی که به حالت‌های عملیاتی متعدد، افزایش ایمنی و کاهش تأثیر تجهیزات نیاز دارند، بسیار ارزشمند است. در این میان، شیر برقی 5/2 با ساختار ساده تر و هزینه کمتر، معمولاً در سیستم هایی استفاده می شود که نیازی به کنترل پیچیده نیست.
