به طور کلی،لوله PUبر روی کمپرسورهای هوا برای انتقال گاز نصب می شوند. از نظر عملکردی، می تواند آب و سایر مایعات را نیز حمل کند، اما مقاومت در برابر خوردگی لوله های PU چندان قوی نیست.
تجهیزات موجود: تجهیزات پنوماتیک، کمپرسور هوا، ابزارهای پنوماتیک، پمپ هوا، سیلندر هوا، دستگاه برش، تجهیزات پاشش، تجهیزات جوش، ربات صنعتی، دستگاه بسته بندی، تجهیزات کنترل محیطی، رطوبت ساز، تجهیزات حذف گرد و غبار، سیستم تهویه، سیستم اسپری، تجهیزات خنک کننده. تجهیزات آزمایشگاهی و پزشکی: ابزار آزمایشگاهی، آنالایزر، تجهیزات گاز پزشکی، نمونهبردار هوا. وسایل نقلیه و ماشین آلات: تجهیزات تعمیر و نگهداری خودرو، سیستمهای تعلیق پنوماتیک، تجهیزات تولید اتوماسیون ماشینهای کشاورزی: خطوط مونتاژ، سیستمهای نوار نقاله، تجهیزات تست سایر تجهیزات: ماشینهای پر کردن نوشیدنی، تجهیزات پردازش مواد غذایی، بادکنکهای بادکنکی Equip.
شلنگ هوا PU به طور گسترده در تجهیزات اتوماسیون استفاده می شود.
| PU (لوله پلی اورتان) | PA (لوله نایلونی) | PE (لوله پلی اتیلن) | لوله لاستیکی | شیلنگ تقویت شده بافته شده | لوله فوق انعطاف پذیر | شلنگ تخت PU | |
| ویژگی ها: | رایج ترین شلنگ هوا، بسیار انعطاف پذیر، سطح صاف، مقاومت داخلی کم. | سختی بالا، استحکام خوب، قادر به حفظ شکل | مواد نرم، نیمه شفاف، کم هزینه. | ساخته شده از لاستیک طبیعی یا مصنوعی و با یک لایه بافته تقویت شده است | لوله PU یا نایلون با یک لایه تقویتی بافته شده خارجی از پلی استر، الیاف آرامید یا سیم فولادی ضد زنگ که مقاومت فشاری و استحکام مکانیکی بهتری را ارائه می دهد. | با استفاده از مواد و فرآیندهای خاص، انعطاف پذیری بسیار بیشتر از لوله های PU معمولی است | بدنه لوله صاف است و چندین خط لوله را می توان به صورت موازی ادغام کرد. |
| مزیت | انعطاف پذیری خوب، مقاومت در برابر سایش، مقاومت در برابر پیچش، سبک وزن، سیم پیچ و نصب آسان | مقاومت در برابر فشار بالا، مقاومت در برابر دمای بالا (تا 110 درجه سانتیگراد)، مقاومت عالی در برابر روغن و مواد شیمیایی، و به راحتی اکسید نمی شود | قیمت ارزان، مقاومت خوب در دمای پایین و مقاومت در برابر خوردگی (اسیدی، قلیایی). | خاصیت ارتجاعی عالی، ارتعاشات را جذب می کند و دارای مقاومت آب و هوایی قوی است. | مقاومت در برابر فشار بسیار بالا (تا چندین برابر بیشتر از لوله های معمولی)، ضد انبساط و عملکرد پالس خوب | بسیار نرم، با شعاع خمشی بسیار کوچک، مقاوم در برابر خستگی مکرر خمشی، و شکستن گره ها آسان نیست. | صرفه جویی در فضا، تمیز و زیبا، مدیریت منابع هوای متعدد آسان و جلوگیری از درهم تنیدگی. |
| نقطه ضعف | عملکرد مقاومت در برابر دمای بالا متوسط است (معمولاً -10 درجه سانتیگراد ~ 60 درجه سانتیگراد) و مقاومت روغن و شیمیایی به خوبی لوله های نایلونی نیست. | انعطاف پذیری ضعیف، به راحتی در دماهای پایین شکننده است و به فضای زیادی برای نصب خمشی نیاز دارد. | مقاومت در برابر فشار ضعیف، مقاوم در برابر دماهای بالا، مستعد پیری و مقاومت در برابر سایش ضعیف است. | لوله های پلاستیکی بسیار حجیم، با مقاومت دیواره داخلی بالا و پیری آسان، به تدریج جایگزین سیستم های پنوماتیک مدرن شده اند. | انعطاف پذیری کاهش می یابد، شعاع خمش افزایش می یابد و قیمت گران تر می شود. | قیمت معمولاً بالاتر است و مقاومت فشار ممکن است کمی کمتر از لوله های معمولی با مشخصات مشابه باشد. | جهت خمش محدود است (فقط می تواند به سمت جهت صاف خم شود) و قیمت نسبتاً بالا است |
| کاربردهای معمولی: | قوی ترین جهانی بودن، مناسب برای اتصال اکثریت قریب به اتفاق تجهیزات پنوماتیک، به ویژه در موقعیت هایی که نیاز به حرکت و خم شدن مکرر دارند، مانند بازوهای روباتیک و دستگاه های تلفن همراه | نصب ثابت، جایی که مقاومت روغن و دما مورد نیاز است، مانند خطوط لوله در نزدیکی ماشین ابزار، خودروسازی و تجهیزات با دمای بالا. | مناسب برای اتصالات مسیر گاز کم فشار، موقت یا برای مناطق غیر بحرانی مانند آب و آبیاری کشاورزی. کمتر در مدارهای پنوماتیک برای مدارهای اصلی استفاده می شود. | عمدتاً برای تجهیزات سنگین، ماشین آلات ساختمانی و مواردی که به انعطاف پذیری و مقاومت در برابر لرزش زیاد نیاز دارند استفاده می شود. | در سیستمهای پنوماتیکی با فشار بالا، خروجیهای کمپرسور هوا، خطوط لوله اصلی تامین گاز در فواصل طولانی و موقعیتهایی که پالسهای فشار اغلب تولید میشوند، استفاده میشود. | زنجیر کششی (زنجیره مخزن) در داخل بدنه ربات که تحت حرکت رفت و برگشتی با فرکانس بالا قرار می گیرد و تجهیزاتی که به انعطاف پذیری بسیار بالایی نیاز دارند. | خلاصه ای از مسیر گاز برای دستگاه هایی با اجزای اجرایی متعدد، مانند لوله کشی متمرکز از ایستگاه های کاری، جزایر شیر تا محرک ها. |

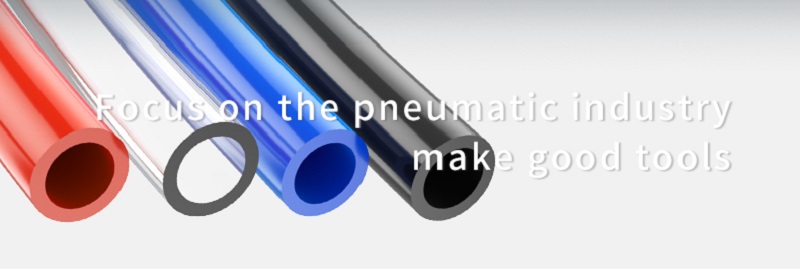

لوله پلی یورتان (PU) در چهار رنگ آبی، شفاف، قرمز و آبی عرضه می شود. تشخیص و اتصال لوله کار در دستگاه های پنوماتیک برای ما راحت است. به طور خاص به مشخصات استاندارد هر شرکت بستگی دارد. به عنوان مثال، برخی از شرکتها به لولههای شفاف برای خلاء، لولههای آبی برای ورودی هوا و لولههای نارنجی برای خروجی هوا نیاز دارند تا خطوط لوله مختلف را متمایز کنند و عیبیابی سریع و موقعیتیابی را در طول تعمیر و نگهداری مدار هوا تسهیل کنند.
اولاً، می دانیم که اندازه شلنگ هوای PU می تواند میزان جریان را تعیین کند. هرچه لوله پنوماتیک بزرگتر باشد، ظرفیت جریان قوی تر است که به نوبه خود بر سرعت کار سیلندر هوا تأثیر می گذارد.

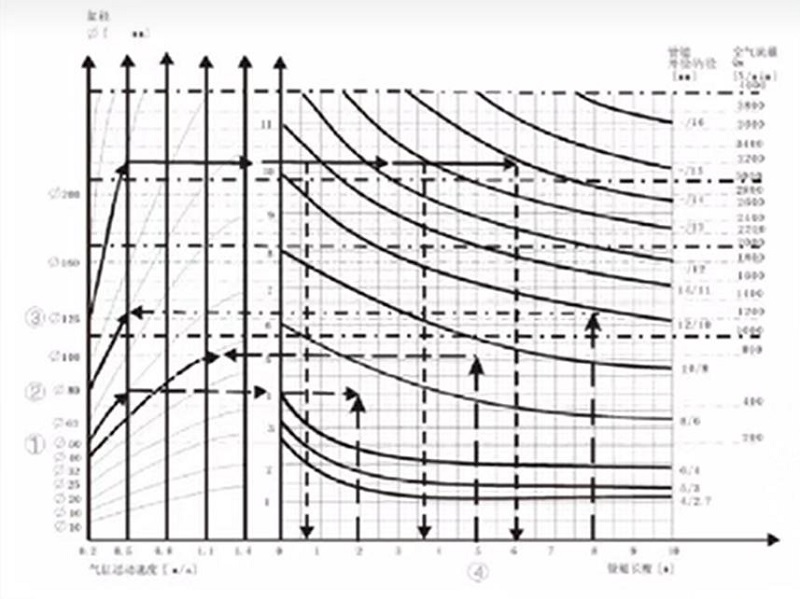

به طور دقیق، هنگام انتخاب، باید پارامترهایی مانند ضربه، تعداد دور در دقیقه، قطر سیلندر و غیره را برای محاسبه لحاظ کنیم. با این حال، بر اساس تجربه مربوطه، مشخصات مختلف سیلندر با مشخصات مربوطه لوله خطوط هوا توصیه می شود.
| اندازه سوراخ سیلندر هوا (میلی متر) | اندازه لوله (میلی متر) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. خط لوله اصلی برای عملکرد شیر می تواند لوله های کمی بزرگتر را انتخاب کند (که منجر به مصرف هوای اضافی نمی شود، بنابراین هیچ هزینه اضافی در طول عملیات متحمل نمی شود).
2. با این حال، لوله بین شیر و سیلندر باید بر اساس اصول زیر بهینه شود: اگر قطر لوله خیلی کوچک باشد، دریچه گاز می گیرد و در نتیجه سرعت سیلندر را محدود می کند. با این حال، قطر بیش از حد لوله می تواند باعث رکود، در نتیجه افزایش مصرف هوا و زمان پر شدن شود.
3. در نظر گرفتن شعاع خمش ضروری است و هنگام استفاده از زنجیر دراگ، بررسی شعاع خمش بسیار مهم است.
لوله PU معمولاً فشار کاری حدود 10 کیلوگرم بر سانتی متر مربع در دمای اتاق دارد، اگرچه ممکن است بسته به اندازه و مدل متفاوت باشد. برای کاربردهای فشار بالا، لوله های بافته شده PU تقویت شده انتخاب بهتری است. این با طراحی سه لایه ساخته شده است - PU خارجی، تقویت کننده بافته شده پلی استر میانی و PU داخلی - که مقاومت و دوام بیشتری در برابر فشار ارائه می دهد. علاوه بر این، این نوع لوله PU برای انتقال هوا و آب مناسب است.
اصل انتخاب: فشار ترکیدگی ≥ 3 × فشار کاری
انعطاف پذیری لوله های PU نقش مهمی در فضای نصب و جابجایی تجهیزات ایفا می کند، به ویژه زمانی که از اندازه های مختلف مانند لوله های PU 6 میلی متری و 8 میلی متری استفاده می شود. قطرهای کوچکتر مانند لوله PU 6 میلیمتری شعاع خمش تنگتری را ارائه میکنند، و آنها را برای نصبهای فشرده مانند پانلهای کنترل یا سیستمهای اتوماسیون کوچک که در آن فضا محدود است، ایدهآل میسازد. در مقابل، لولههای PU 8 میلیمتری ظرفیت جریان هوای بالاتری را فراهم میکنند و معمولاً در کاربردهایی مانند ابزارهای پنوماتیک یا ماشینهای بزرگتر استفاده میشوند، جایی که هم انعطافپذیری و هم عملکرد جریان مورد نیاز است. در سیستمهای دینامیکی مانند بازوهای رباتیک یا ماشینهای بستهبندی، لولههای پلی یورتان با کیفیت بالا حرکت صاف و بدون پیچ خوردگی را تضمین میکند، کارایی را بهبود میبخشد و عمر مفید را افزایش میدهد. انتخاب اندازه مناسب به طور مستقیم بر عملکرد سیستم و راندمان نصب تأثیر می گذارد.
نرم تر، مقاوم در برابر خم شدن، قادر به برگشت سریع پس از خم شدن، کمتر مستعد انسداد در حین خم شدن، تخصصی برای سیستم های اتوماسیون، مسیریابی تجهیزات بدون گیر کردن
سختی لوله های PU معمولا بین 60 آمپر تا 95 آمپر بسته به فرمول مواد و کاربرد آن است. 60Aلوله PUنرم است و به راحتی خم می شود، مناسب برای صحنه هایی که نیاز به حرکت مکرر دارند. لوله PU 95A برای موقعیت هایی که نیاز به فشار بالا یا تثبیت طولانی مدت دارند سخت تر و مناسب تر است. هنگام انتخاب، لازم است انعطاف پذیری و استحکام را با توجه به نیازهای واقعی متعادل کنید.
①. نسبت مواد: نسبت قطعات نرم و سخت در پلی اورتان مستقیماً بر سختی تأثیر می گذارد و تنظیم نسبت می تواند ویژگی های لوله را تغییر دهد.
②. افزودنیها: افزودن پرکنندهها یا نرمکنندههای خاصی میتواند به طور قابل توجهی سختی را تغییر دهد، مانند افزودن سیلیس، که میتواند سفتی را افزایش دهد.
③. فرآیند تولید: پارامترهای فرآیند مانند دمای اکستروژن و سرعت خنکسازی نیز میتوانند تأثیرات ظریفی بر سختی نهایی داشته باشند.
· کاربرد دینامیک: در سناریوهای خمش مکرر (مانند تامین گاز بازوی مکانیکی)، برای جلوگیری از ترک خوردگی ناشی از خستگی، توصیه می شود شیلنگ هایی از 60A تا 75A انتخاب کنید.
·محیط فشار بالا: توصیه می شود برای اطمینان از استحکام فشاری، از لوله های سخت با 85A یا بالاتر در هنگام انتقال سیالات فشار قوی استفاده شود.
الزامات مقاومت در برابر سایش: در شرایطی که کشش یا اصطکاک روی زمین وجود دارد، سختی متعادل حدود 80A ایده آل تر است.
①. سختی را بررسی کنید و 85-95A را شناسایی کنید. در تابستان، سختی 98A در دماهای بالا به راحتی نرم نمی شود. سختی 95A در زمستان، به راحتی در زمستان سرد سخت نمی شود. خیلی نرم به راحتی عصبانی می شود. خیلی سخت و مستعد ترک خوردن
②. دیواره لوله را به طور یکنواخت بدون هیچ حبابی به هم فشار دهید. در صورت وجود موهای توخالی یا مقعر در هنگام نیشگون گرفتن، معیوب محسوب می شود
③. خاصیت ارتجاعی را بررسی کنید. پس از خم شدن 90 درجه، در عرض چند ثانیه دوباره به عقب باز می گردد. اگر ریباند آهسته است و چروک هایی باقی مانده است، نباید از آنها استفاده کرد
④. قطر داخلی را بررسی کرده و مشخصات مربوطه را با توجه به فشار تجهیزات انتخاب کنید. اگر قطر داخلی درست نباشد، بر قدرت تأثیر می گذارد
هوای فشرده از کمپرسورها دمای بالایی دارد. استفاده کوتاه مدت خوب است، اما استفاده طولانی مدت می تواند باعث تورم یا ترکیدن لوله شود. استفاده از آن با مخزن هوا، خنک کننده و فیلتر هوا توصیه می شود.
در کارگاهها، لولههای PU اغلب پیچخورده، کشیده میشوند و ممکن است با مایعات خورنده تماس بگیرند. این عوامل می توانند به سطح لوله آسیب برسانند، پیری را تسریع کنند و عمر مفید را کوتاه کنند. لوله ها را به موقع تعویض کنید یا از لوله های PU بافته شده با فشار بالا OLK استفاده کنید.
رنگ آمیزی اسپری شامل دماهای بالا، رنگ های خورنده و کشیدن لوله تحت فشار است که می تواند منجر به ترکیدن شود. نمودار فشار و دما لوله را دنبال کنید، فشار را در محدوده ایمن نگه دارید و از OLK بافته شده با فشار بالا استفاده کنید.لوله های PU.
اتصالات مستقیم معمولی، خم ها و سه راهی ها همگی قابل اتصال هستند
بله، رنگ لوله پنوماتیک و علائم روی آن قابل تنظیم است
