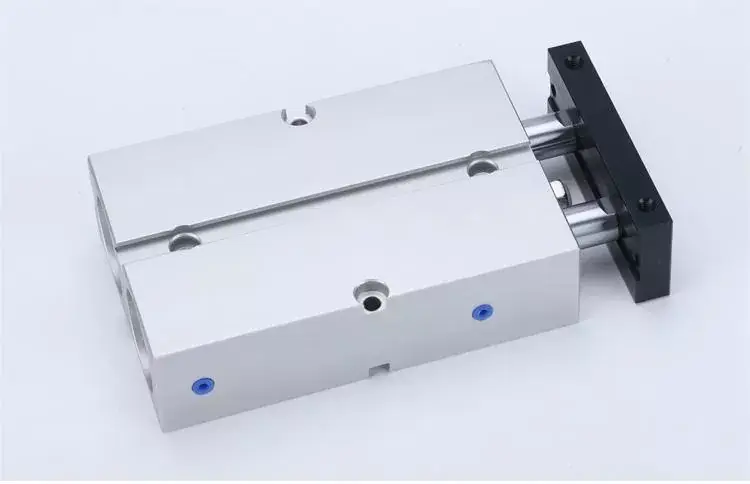

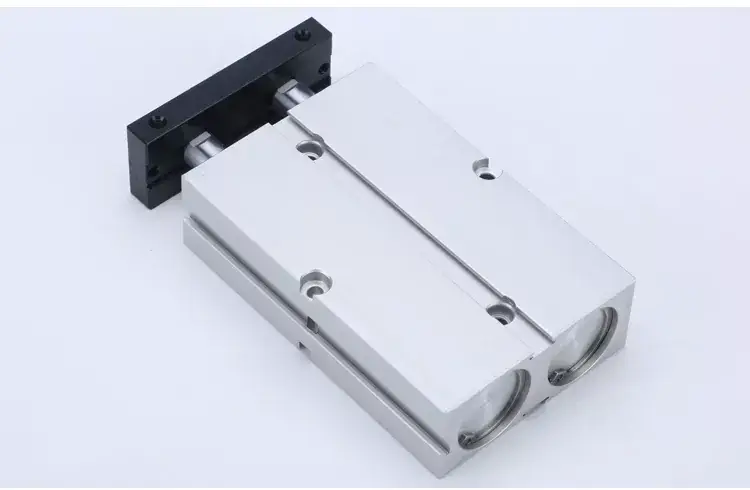

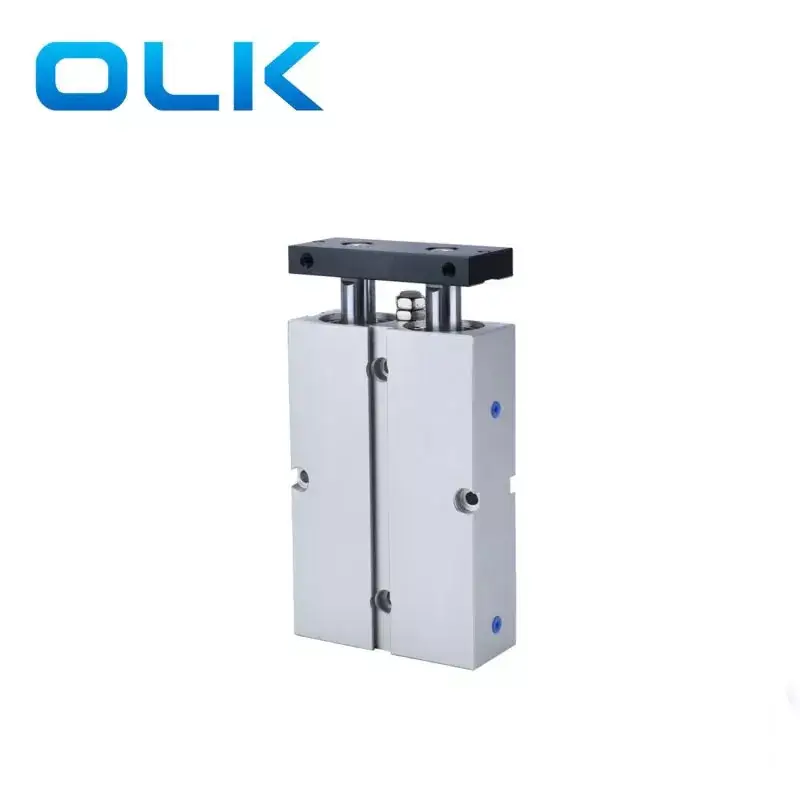

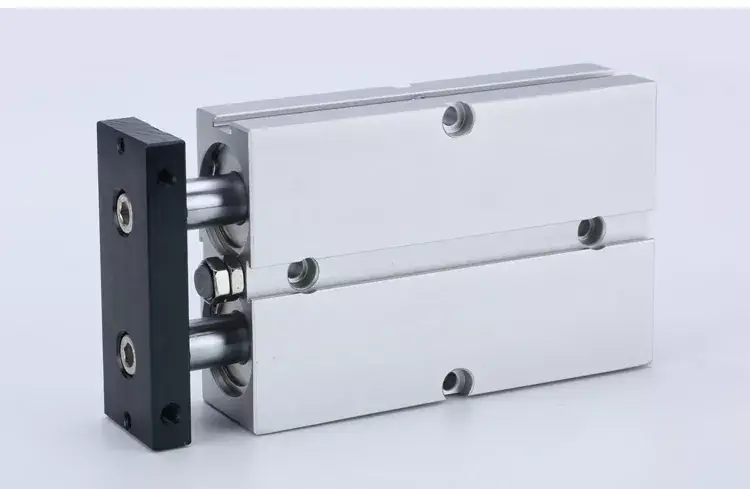

کارخانه ما در ساخت سیلندر محور دوگانه سری TN تخصص دارد. برای خرید سیلندر محور دوگانه سری TN از OLK خوش آمدید. هر درخواستی از مشتریان در طی 24 ساعت پاسخ داده می شود. سیلندر محور دوتایی Ouleikai (OLK) TN کنترل همزمان محورهای مختلف را امکان پذیر می کند ، مسیرهای حرکتی پیچیده و کار مشترک چند محوری را تسهیل می کند.
در مقایسه با استفاده از چندین سیلندرهای تک محور به طور جداگانه ، سیلندر محور TN Dual Axis ، محورهای تحریک چندگانه را با فرم نصب بدن تعبیه شده با صرفه جویی در فضا که جمع و جور تر است ، می کند.
تأمین کنندگان پنوماتیک OLK با طراحی پیشرفته و الگوریتم های کنترل بهینه شده ، به استفاده از انرژی کارآمد و اثرات صرفه جویی در مصرف انرژی ، کاهش مصرف انرژی و هزینه های عملیاتی دست می یابد.
پانل ثابت سیلندر محور TN دارای سوراخ های نصب شده در سه طرف است و بارگذاری چند موقعیتی را تسهیل می کند. این کنترل همزمان همزمان از محورهای مختلف را تضمین می کند ، و از حرکت همزمان هر محور در مسیرهای حرکت پیچیده اطمینان می دهد.
1. مطابق با استانداردهای شرکت.
2. نصب بدن تعبیه شده برای صرفه جویی در فضا.
3. دارای مقاومت خمشی و پیچشی خاصی است که قادر به تحمل بارهای جانبی است.

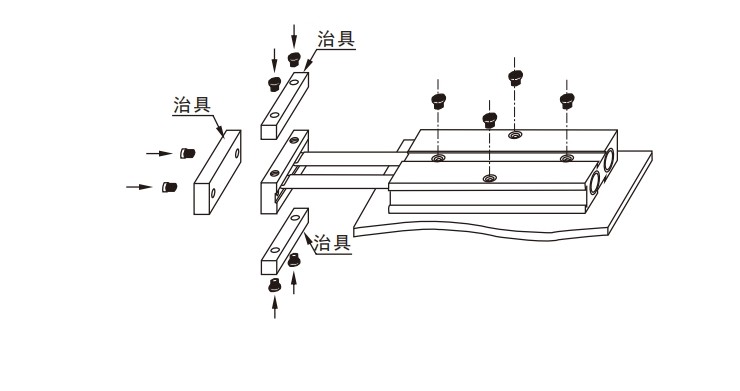

4. سوراخ های نصب شده در سه طرف صفحه ثابت ، نصب چند موقعیتی را تسهیل می کند.
5. قابل تنظیم ، پد برخورد جلویی بر روی بدن امکان تنظیم سکته مغزی سیلندر و تسکین ضربه را فراهم می کند.
6. این سری از سیلندرها به طور استاندارد مجهز به پیوست های مغناطیسی هستند و گزینه های غیر مغناطیسی در دسترس هستند.
|
اندازه مته (میلی متر) |
10 |
16 |
20 |
25 |
32 |
|
|
حالت عمل |
بازیگری مضاعف |
|||||
|
واسطه کار |
هوای تمیز |
|||||
|
فشار |
0.1-1.0 MPa (14-145PSI) |
|||||
|
فشار |
1.5 MPa (215psi) |
|||||
|
دامنه دمای کار |
‘-20-70 |
|||||
|
محدوده سرعت کار |
30-500 |
|||||
|
حالت بافر |
کوسن تصادف |
|||||
|
دقت غیر برافروخته |
± 0.4 |
0.3 پوند |
||||
|
اندازه بندر |
M5 x 0.8 |
PT1/8 |
||||
دقت غیر چرخش به زاویه ای اشاره دارد که صفحه ثابت سیلندر می تواند در هنگام استوانه در حالت کاملاً جمع شده بچرخد.
انواع موضوع Takeover موجود NPT و G است.
PS: همه سیلندر محور دو سری TN با آهن ربا.
نماد سیلندر محور دوگانه سری TN:
|
کد سفارش |
||||||||
|
TN |
- |
20 |
X |
50 |
- |
S |
- |
|
|
مدل |
|
اندازه سوراخ |
|
سکته |
|
مغناطیس |
|
نخ |
|
TN: سیلندر میله دوتایی (بازیگری مضاعف) ، سری کامل با آهنربا |
|
|
|
|
|
S: با آهنربا |
|
خالی: موضوع PT |
|
|
|
|
|
|
|
|
|
T: موضوع NPT |
|
|
|
|
|
|
|
|
|
G: موضوع G |
مشخصات استاندارد سیلندر محور TN سری TN:
|
اندازه مته (میلی متر) |
10 |
16 |
20 |
25 |
32 |
|
|
حالت عمل |
بازیگری مضاعف |
|||||
|
واسطه کار |
هوای تمیز |
|||||
|
فشار |
0.1-1.0 MPa (14-145PSI) |
|||||
|
فشار |
1.5 MPa (215psi) |
|||||
|
دامنه دمای کار |
‘-20-70 |
|||||
|
محدوده سرعت کار |
30-500 |
|||||
|
حالت بافر |
کوسن تصادف |
|||||
|
دقت غیر برافروخته |
± 0.4 |
0.3 پوند |
||||
|
اندازه بندر |
M5 x 0.8 |
PT1/8 |
|
|||
دقت غیر چرخش به زاویه ای اشاره دارد که صفحه ثابت سیلندر می تواند در هنگام استوانه در حالت کاملاً جمع شده بچرخد.
انواع موضوع Takeover موجود NPT و G است.
PS: Alltn Series Dual Axis Axis با آهن ربا.
|
متولد (MM) |
قطر میله پیستون (میلی متر) |
نوع عمل |
منطقه مؤثر (mm²) |
فشار هوا (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
بازیگری مضاعف |
طرف فشار |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
طرف فشار |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
بازیگری مضاعف |
طرف فشار |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
طرف فشار |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
بازیگری مضاعف |
طرف فشار |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
طرف فشار |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
بازیگری مضاعف |
طرف فشار |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
طرف فشار |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
بازیگری مضاعف |
طرف فشار |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
طرف فشار |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
بازیگری مضاعف |
طرف فشار |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
طرف فشار |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
