سنج فشار ابزاری است که برای اندازه گیری فشار بالاتر از فشار جوی استفاده می شود.

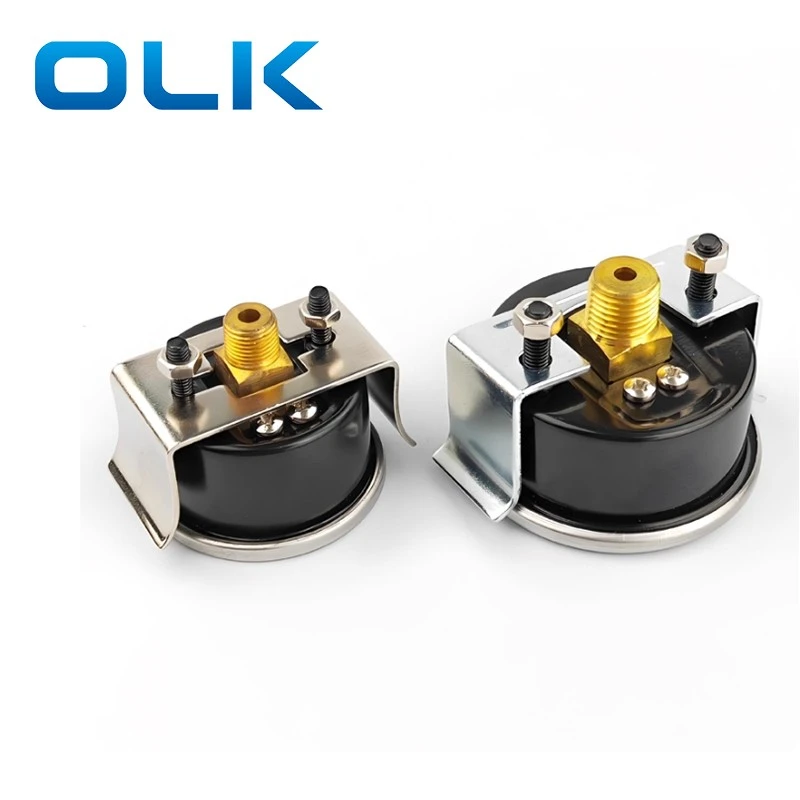

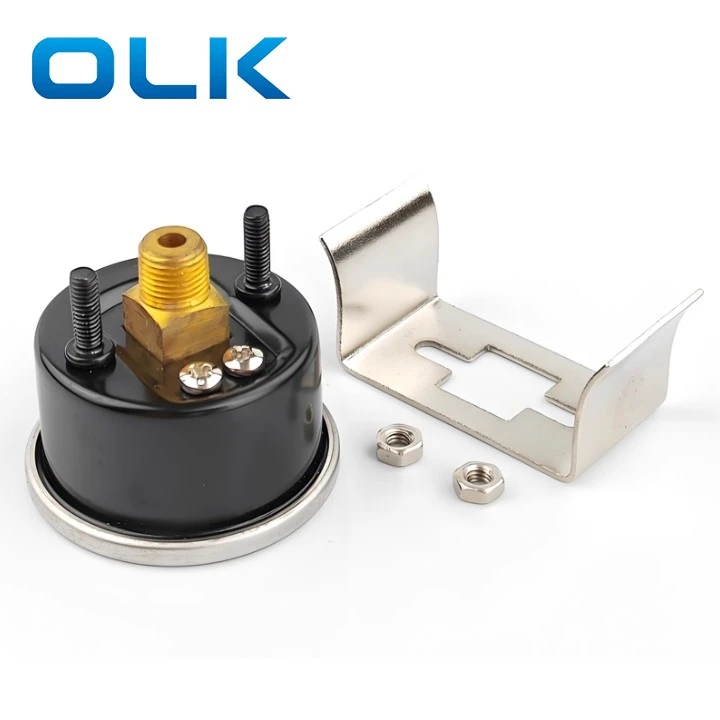

Airtac Type GU فشار سنج دارای یک اتصال برنج برنج ، حاشیه استیل ضد زنگ ، کیس سیاه ، براکت تطبیق و دو آجیل است.

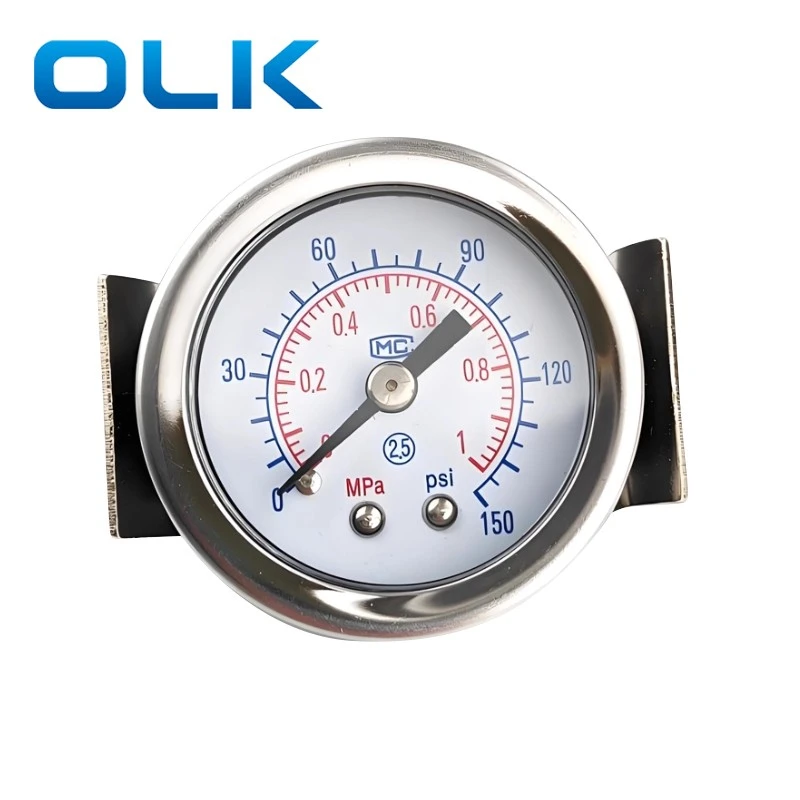

صفحه نمایش در مقیاس دوگانه ، خوانش های واضح تری را ارائه می دهد و نشانگر با دقت بیشتری حرکت می کند.
· نمایشگر پاک: طراحی شماره گیری بزرگ با مقیاس دوگانه ، آسان برای خواندن.
· ساخت و ساز قوی: مورد فولادی با پنجره ترانسفکت بالا ، مقاوم در برابر ضربه و ضد لرزش.
· مشخصات مختلف: در محدوده فشار چندگانه و اندازه پورت (از جمله 1/8 "و 1/4") موجود است.
· برنامه های کاربردی گسترده: مناسب برای تنظیم کننده های فیلتر ، واحدهای آماده سازی هوا و تجهیزات پنوماتیک.
|
کد سفارش |
|||
|
G |
U |
- |
40 |
|
مدل |
کد نوع کوه |
|
قطر شماره |
|
G: فشار سنج |
S: کوه استاندارد |
|
40: 40 میلی متر |
|
|
F: کوه فلنج |
|
50: 50 میلی متر |
|
|
U: Mount Panel |
|
60: 60 میلی متر |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
مدل |
GU40 |
GU50 |
GU60 |
|
مایع |
هوا |
||
|
اندازه بندر |
1/8 |
1/4 |
1/4 |
|
دامنه دما |
-40--70 |
||
|
درجه دقت |
2.5 |
||
|
دامنه فشار واحدها و دستورالعمل ها |
N: 0 ~ 1.0MPa (نوع استاندارد) ؛ 0 ~ 0.4mPa (نوع فشار پایین) |
||
|
ب: 0 ~ 10 بار (نوع استاندارد) ؛ 4 ~ 4 بار (نوع فشار پایین) |
|||
|
P: 0 ~ 140PSI (نوع استاندارد) ؛ 0 ~ 60PSI (نوع فشار پایین) |
|||
|
z: 0 ~ 10kgf/cm2and 0 ~ 140PSI (صفحه نمایش در مقیاس دوگانه ، نوع استاندارد) 0 ~ 4KGF/CM2and 0 ~ 60PSI (صفحه نمایش در مقیاس دو ، نوع فشار پایین) |
|||
|
مواد اصلی |
هسته: برنج ؛ پوسته: |
||
1. اگر آب ، روغن یا مایعات دیگر در داخل سنج قرار می گیرند ، ممکن است فشار فشار اشتباه باشد.
2. نشانگرهای حد بالا و پایین را با دست جمع کنید. اگر از یک پیچ گوشتی کوچک یا ابزارهای دیگر استفاده می کنید ، مراقب باشید که شماره گیری را خراش ندهید یا اشاره گر را خم نکنید.
3. در مکان هایی با گاز خورنده استفاده نکنید. پنجره از پلاستیک ساخته شده است ، بنابراین اجازه ندهید که مواد شیمیایی را لمس کند. در مکان هایی با لرزش یا شوک استفاده نکنید.
4- سنج فشار دیفرانسیل باید به صورت عمودی نصب شود. درگاه "بالا" را به سمت فشار بالا و درگاه "کم" به سمت فشار کم وصل کنید. از آن برای اندازه گیری از دست دادن فشار فیلترها استفاده می شود تا بدانید چه زمانی عنصر فیلتر را تغییر می دهد.
5. اگر به اندازه گیری فشار بسیار دقیق نیاز دارید ، از فشار دقیق فشار استفاده کنید.
6. هنگام انتخاب فشار سنج ، دامنه کار باید حدود 20 ٪ پایین تر از حداکثر فشار نشان داده شده در سنج باشد.
7. اگر فشار سیستم به دلیل پالس یا ضربه به طور ناگهانی تغییر کند ، ممکن است خواندن صحیح نباشد. اقدامات محافظتی انجام دهید.
8. به طور مرتب سنج فشار را بررسی و کالیبراسیون کنید.
به معنای GS/GF/GU در فشار فشار چیست؟
سنج فشار سری GS Mount Standard Mount است ؛ سنج فشار سری GF Flange Mount است ؛ Gu Seies فشار سنج روی صفحه است.
درجه دقت سنج GU چیست؟
درجه دقت: 2.5
محدوده فشار سنج فشار GU چیست؟
دامنه اندازه گیری سنج فشار GU به طور معمول 0-1 MPa است
