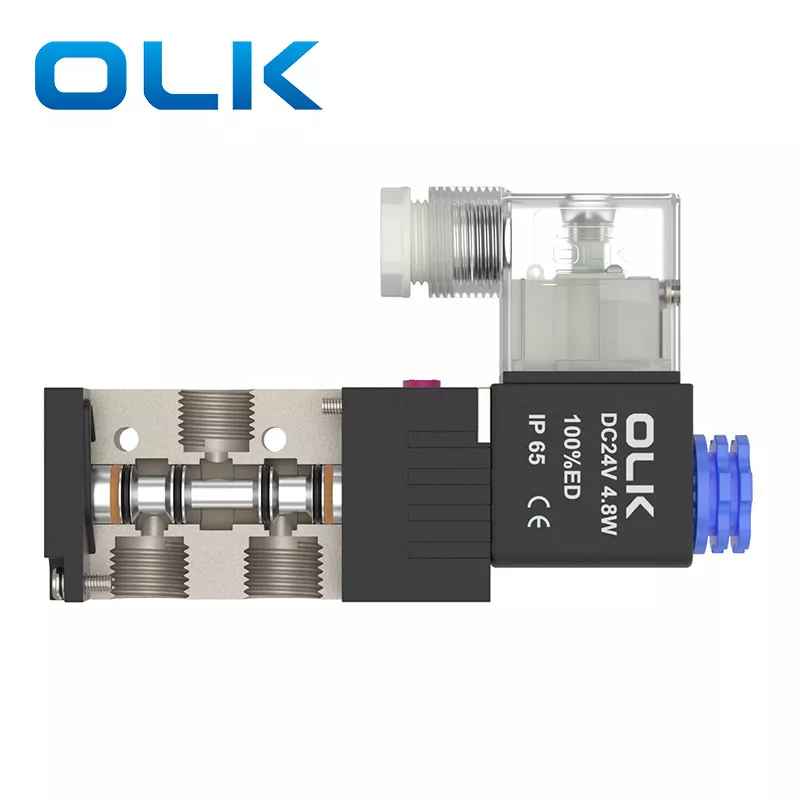

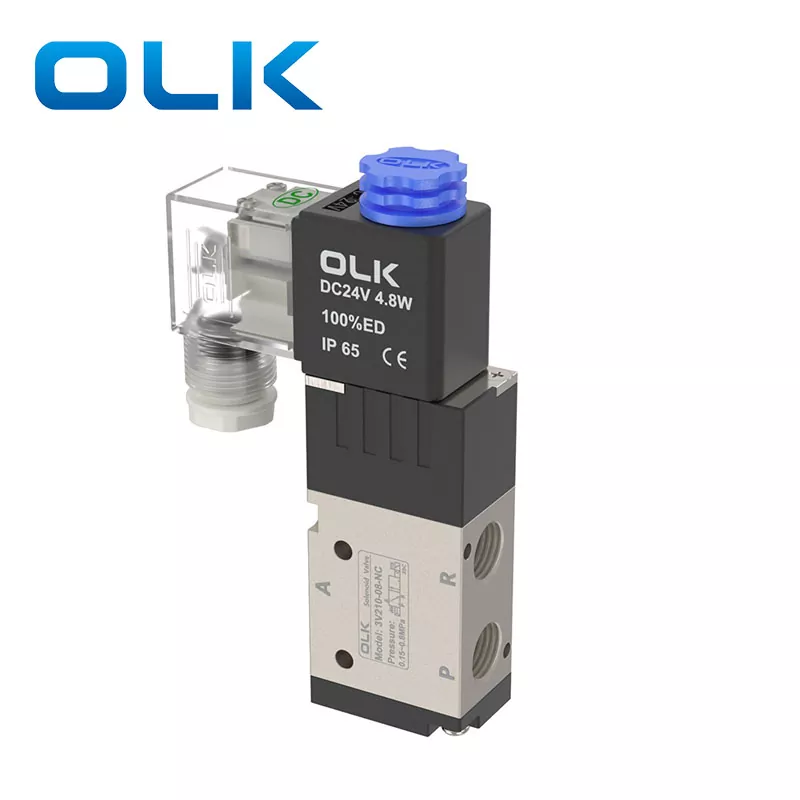

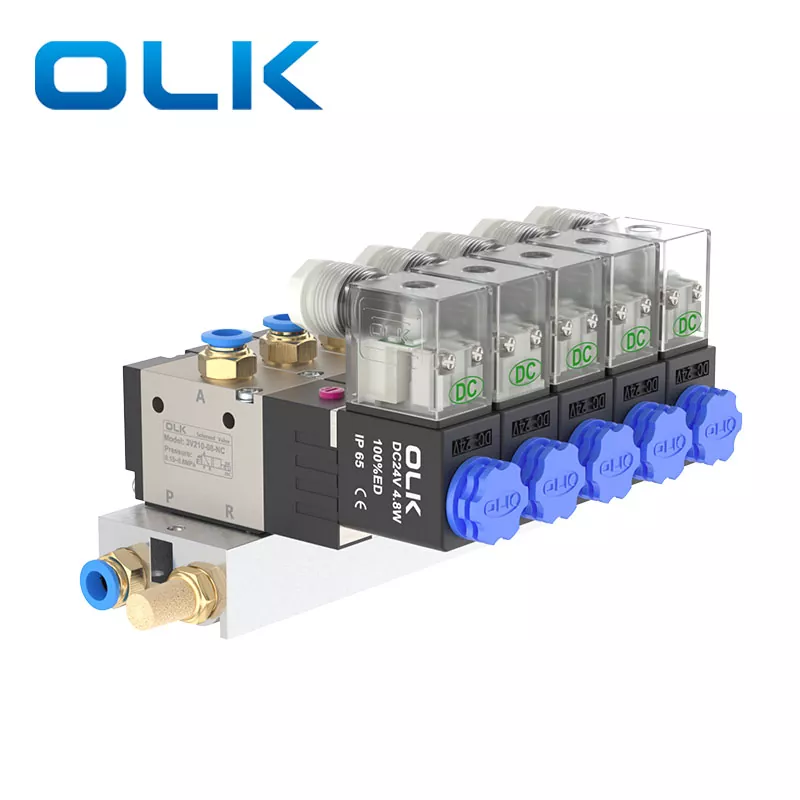

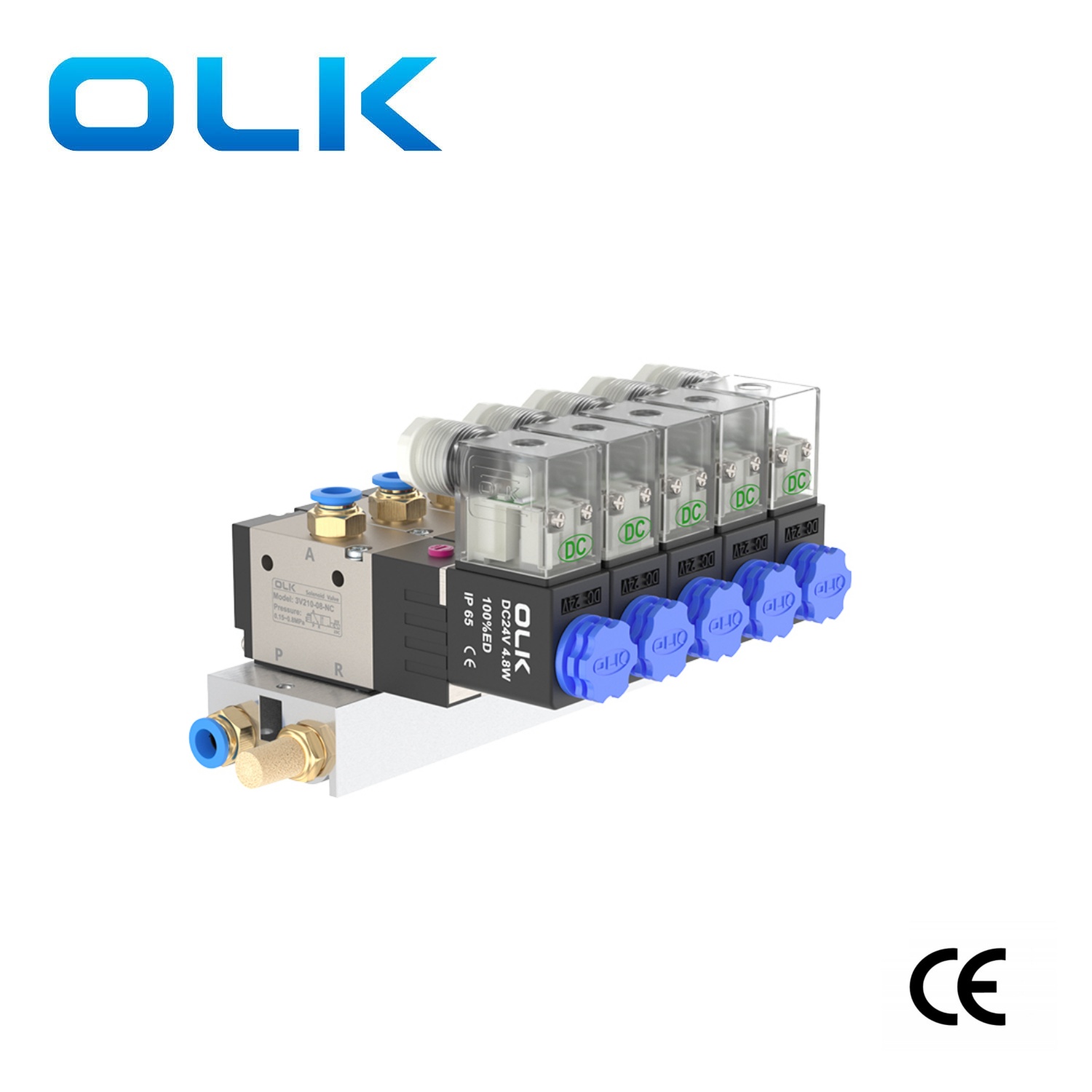

شیر 3V-manifold بدنه محکم دارای طول عمر طولانی است و برای کنترل برق الکتریکی و پنوماتیک بسیار مناسب است. نصب و نگهداری آن آسان است. این برنامه طیف گسترده ای از برنامه های کاربردی دارد - مانند لوازم خانگی ، تجهیزات صنعتی ، تجهیزات پزشکی ، ماشین لباسشویی ، چشمه های آشامیدنی ، آبیاری آبپاش باغ و غیره.
|
|

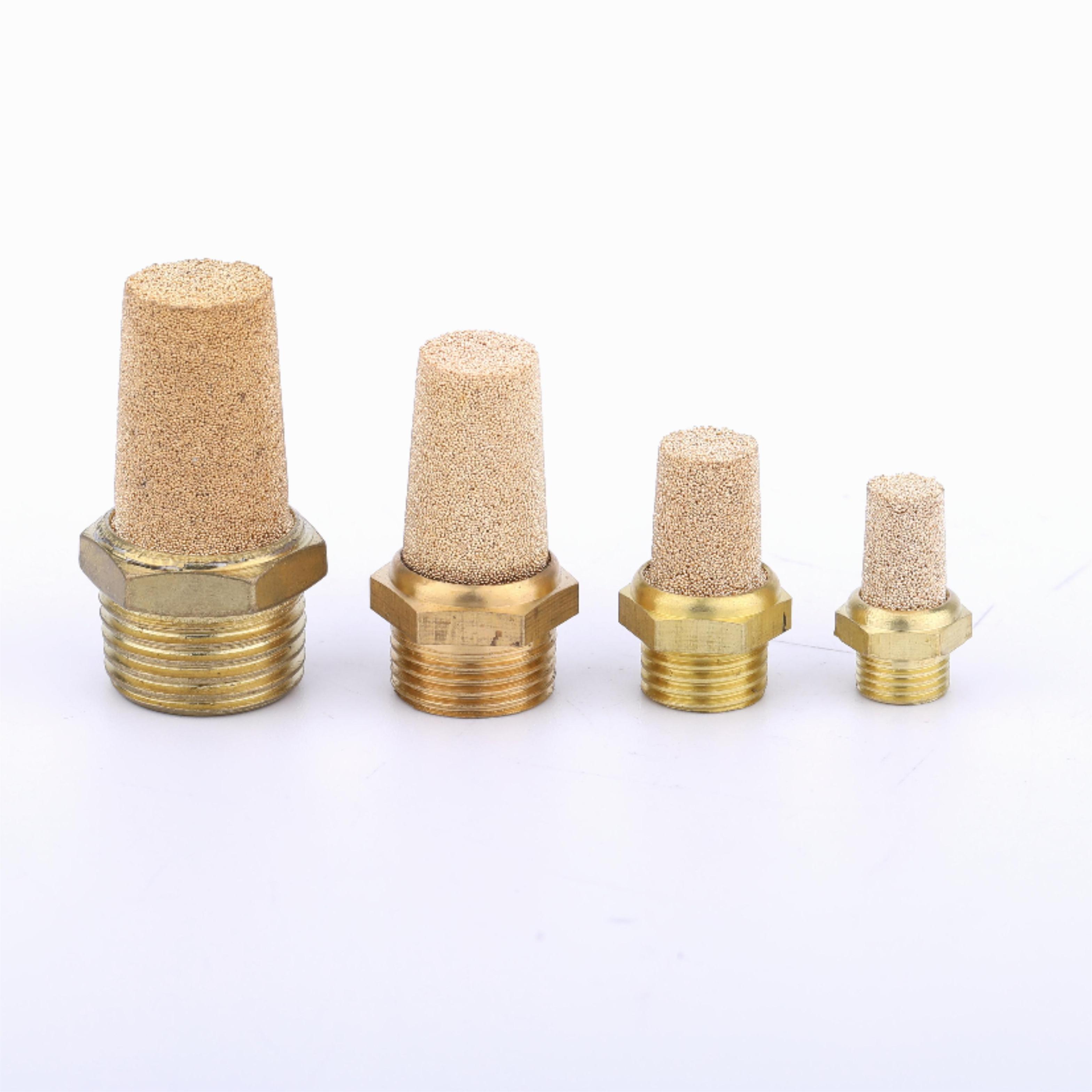

صدا خفه کن |
وصل کردن |
pl8-02 |
PC8-02 |

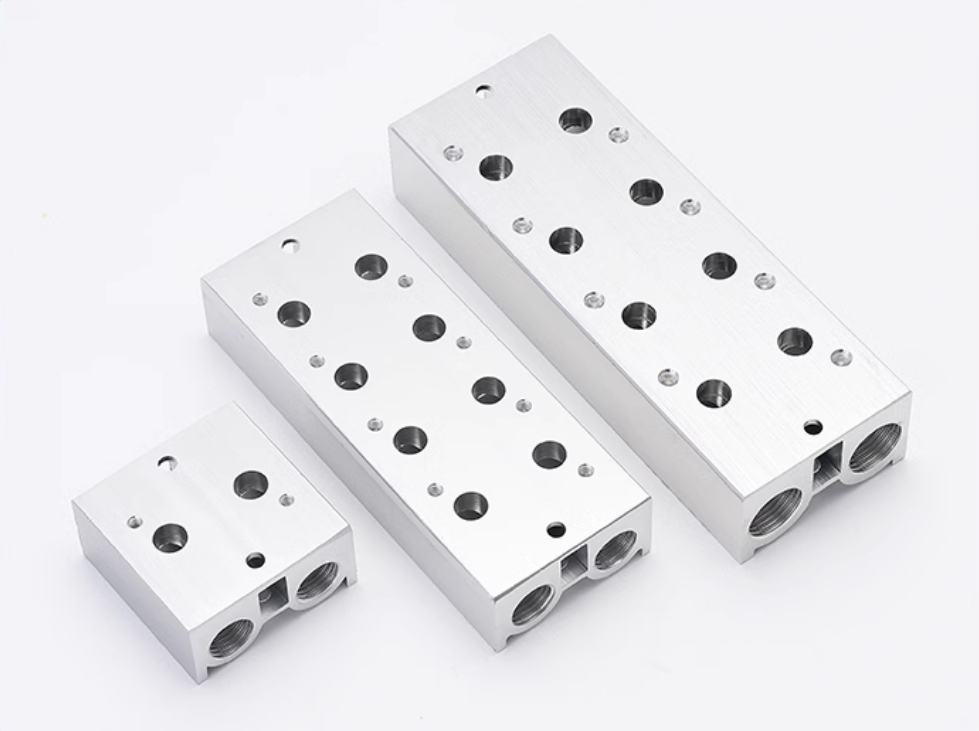

هیئت اتوبوس |
vlave solenoid 3 ولت |
|

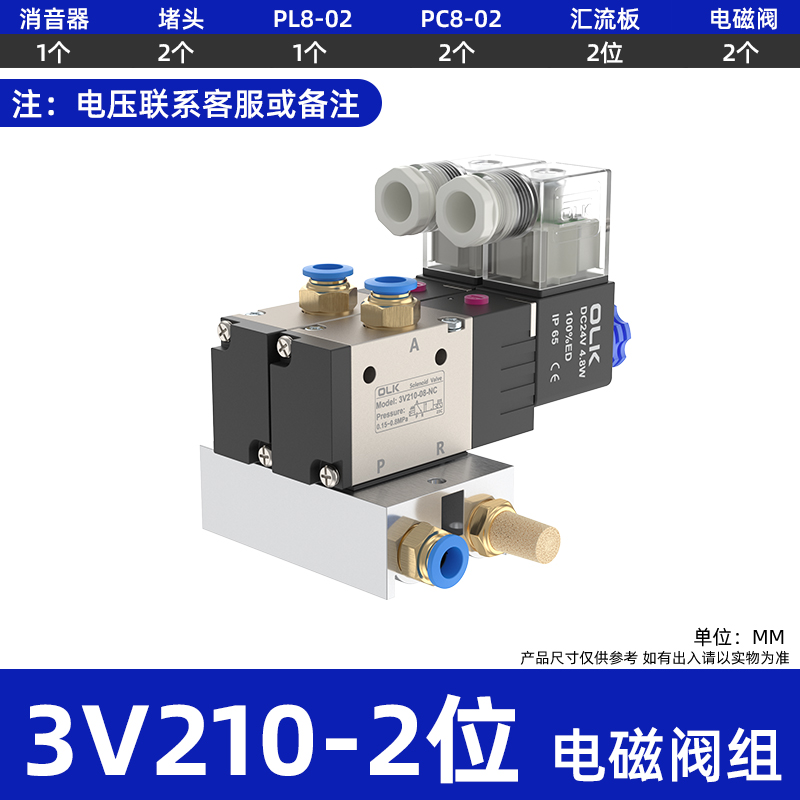

3V110-2F 3V210-2F 3V310-2F |
1 |
2 |
1 |
2 |
2 |
2 |
|

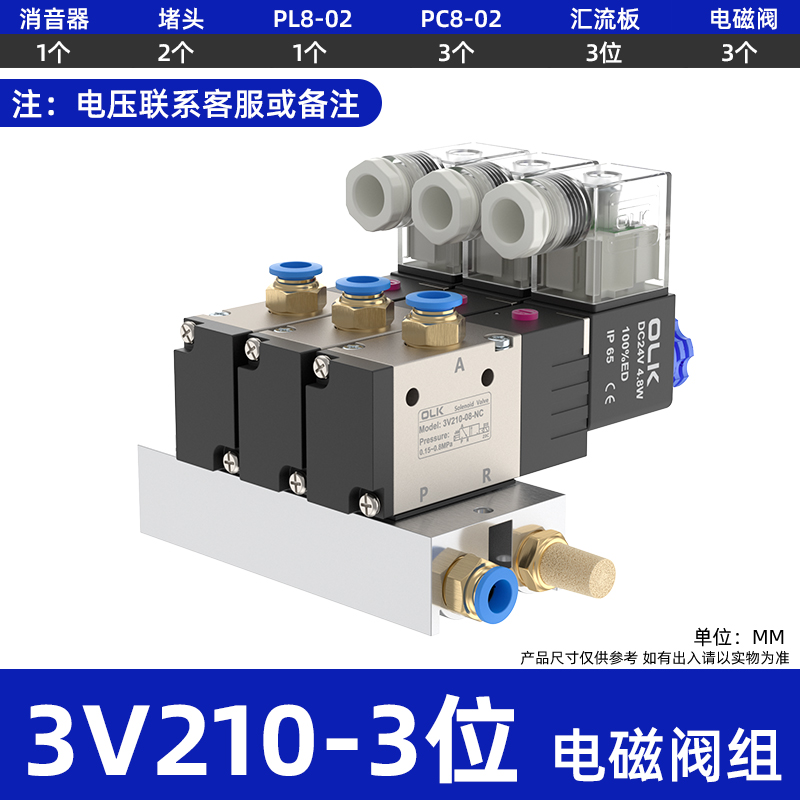

3V110-3F 3V210-3F 3V310-3F |
1 |
2 |
1 |
3 |
3 |
3 |
|

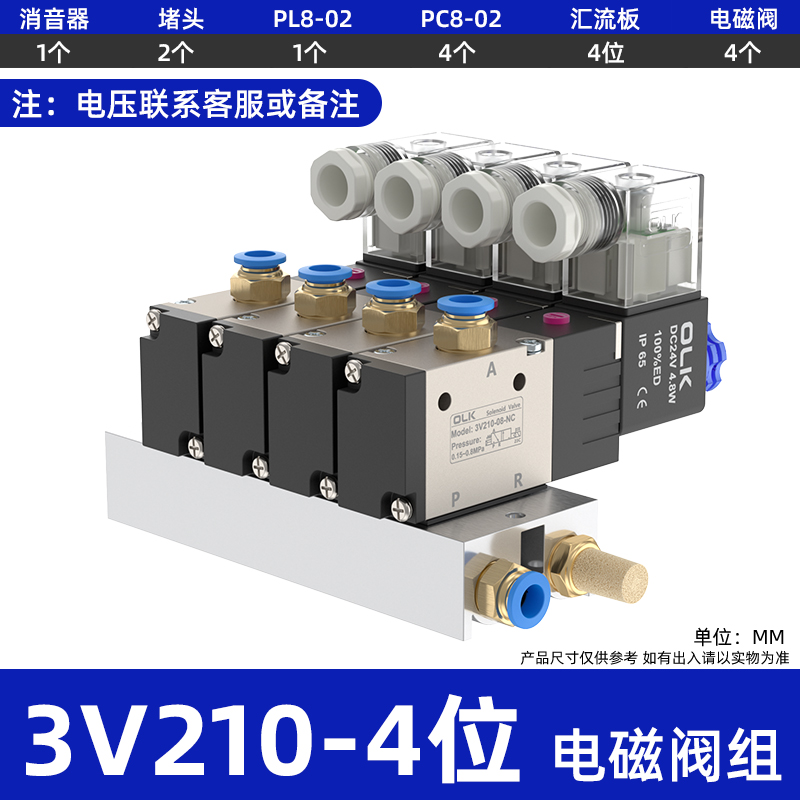

3v110-4f 3V210-4F 3v310-4f |
1 |
2 |
1 |
4 |
4 |
4 |
|

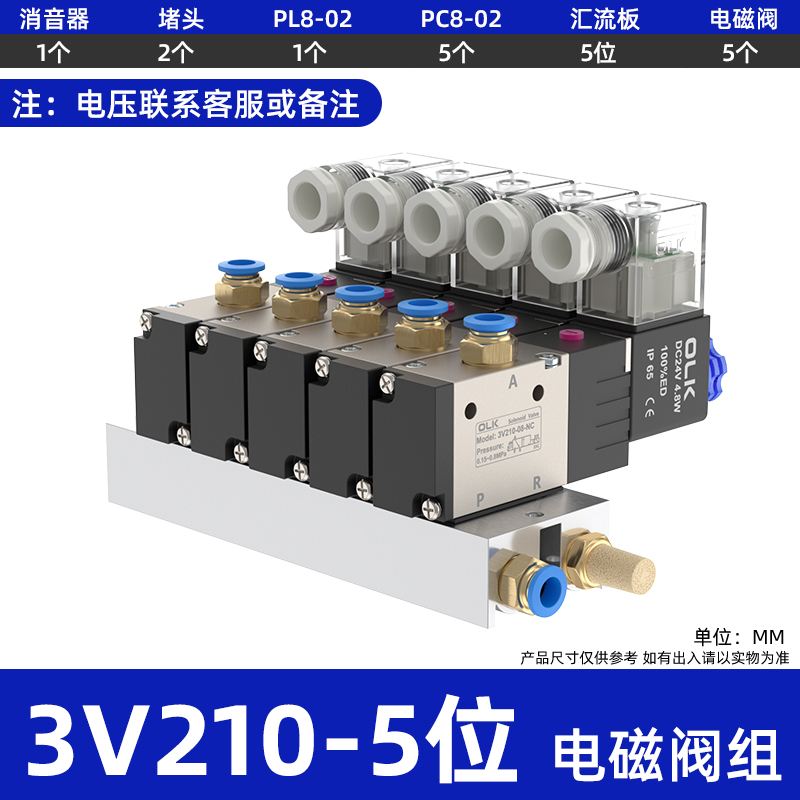

3v110-5f 3v210-5f 3v310-5f |
1 |
2 |
1 |
5 |
5 |
5 |
|

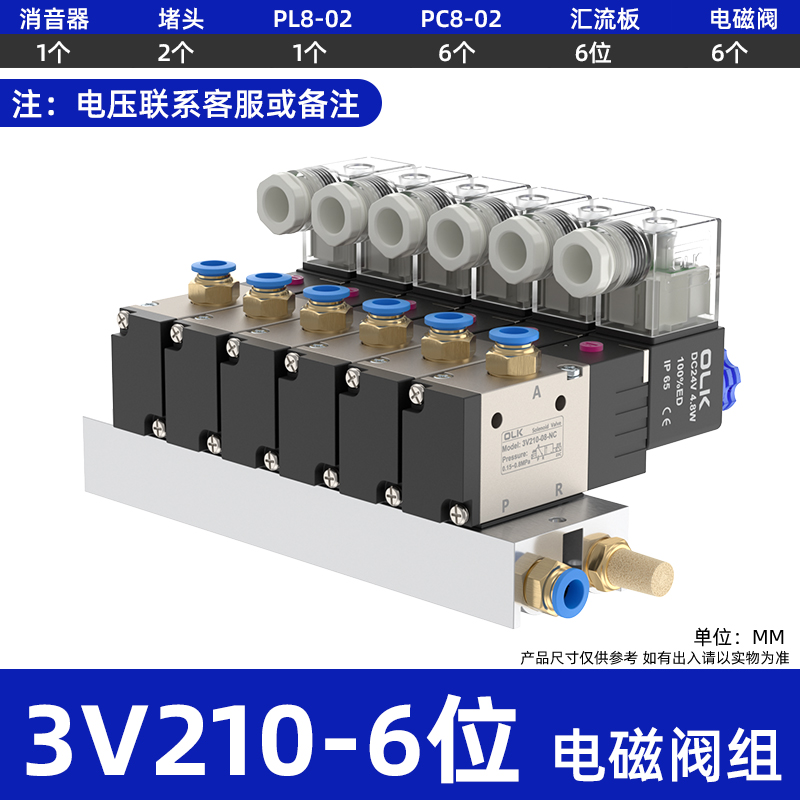

3v110-6f 3v210-6f 3v310-6f |
1 |
2 |
1 |
6 |
6 |
6 |
|

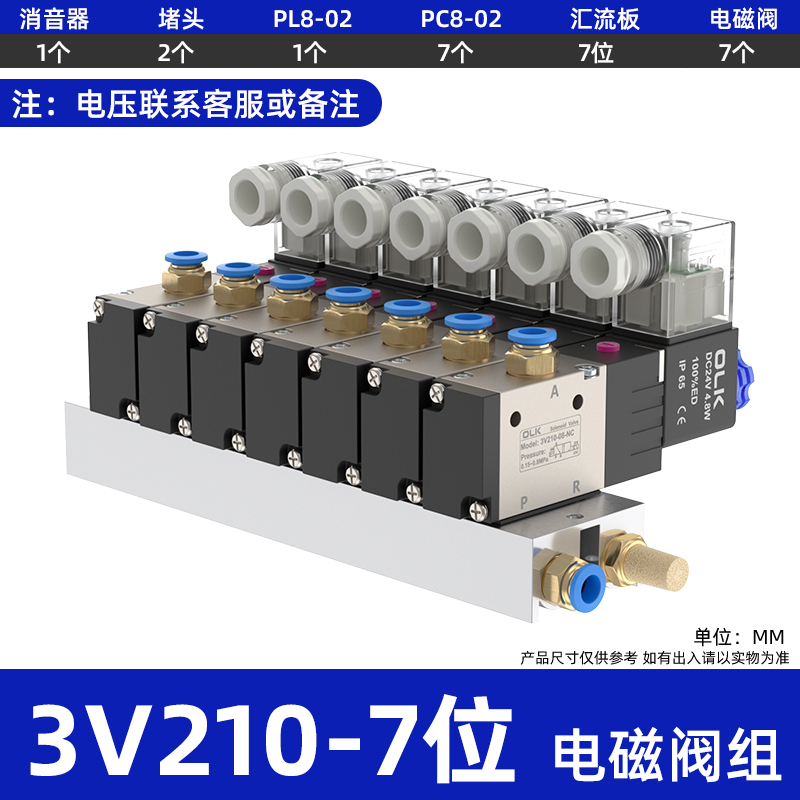

3v110-7f 3v210-7f 3v310-7f |
1 |
2 |
1 |
7 |
7 |
7 |
|

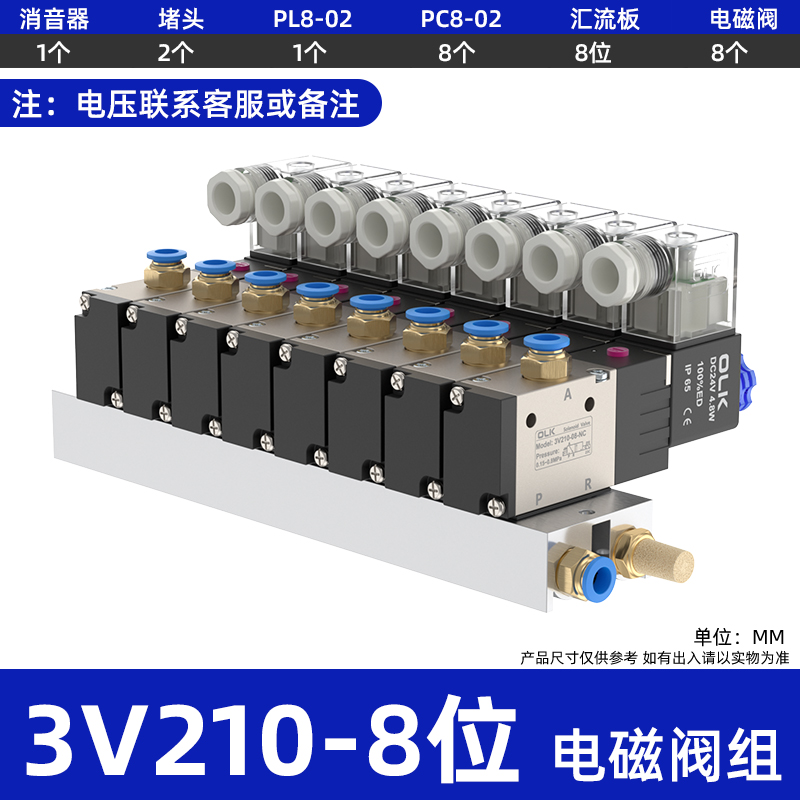

3V110-8F 3V210-8F 3V310-8F |
1 |
2 |
1 |
8 |
8 |
8 |
|

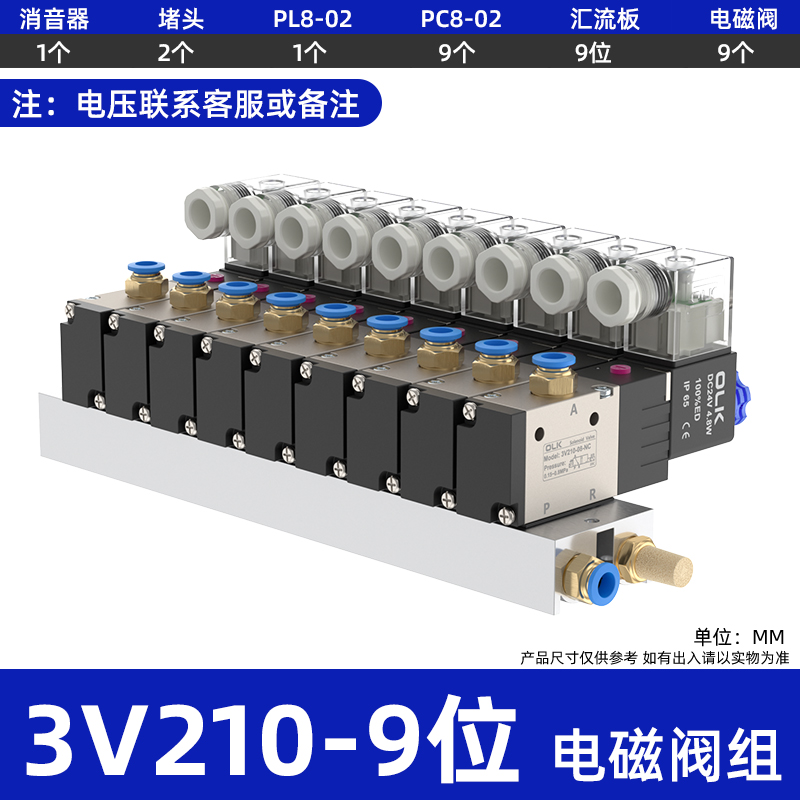

3v110-9f 3v210-9f 3v310-9f |
1 |
2 |
1 |
9 |
9 |
9 |
|

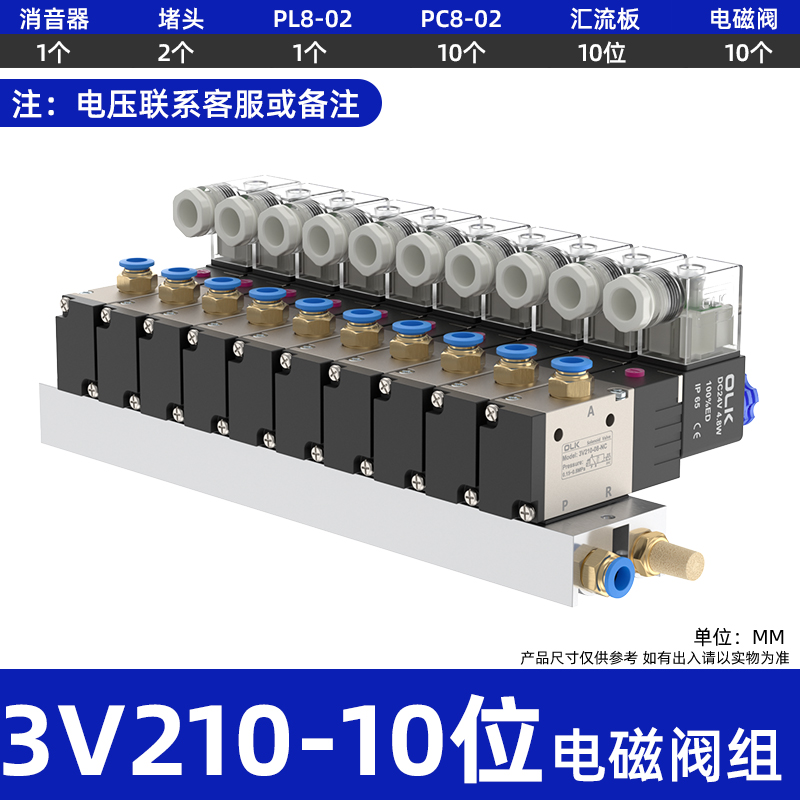

3v110-10f 3v210-10f 3v310-10f |
1 |
2 |
1 |
10 |
10 |
10 |
3V 3V-Manifold Valve Valve Parameters General:
|
واسطه کار |
هوا (از طریق فیلتر بیش از 40μm فیلتر شده است) |
|
عمل |
نوع خلبان |
|
تعداد موقعیت ها |
دو موقعیت سه راه |
|
روان کننده |
غیر ضروری |
|
دامنه فشار کار MPA (PSI) |
0.15-0.8 (114 ~ 21) |
|
مقاومت در برابر فشار تضمین شده |
1.5MPa (215psi) |
|
ماده بدن |
آلیاژ آلومینیوم |
|
ولتاژ استاندارد |
AC220V ، AC110V ، AC24V ، DC24V ، DC12V |
|
از دامنه ولتاژ استفاده کنید |
AC: 15 ％ DC: 10 ％ |
|
سطح حفاظت |
IP65 (DIN40050) |
|
درجه مقاومت در برابر گرما |
کلاس ب |
|
نوع اتصال |
نوع سوکت DIN ، نوع خروجی |
|
زمان تحریک |
0.05 ثانیه یا کمتر |
|
مدل |
قطر بندر |
دمای کار درجه سانتیگراد |
فرکانس عملیاتی حداکثر |
سطح مقطع جریان mm² (مقدار CV) |
مصرف برق |
|
3V110-M5 |
m5 |
-20-70 |
5 بار/ثانیه |
5.5 (0.31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
m5 |
-20-70 |
5 بار/ثانیه |
5.5 (0.31) |
AC: 3VA DC: 3W |
|
3v110-06 |
G1/8 |
-20-70 |
5 بار/ثانیه |
12.0 (0.67) |
AC: 3VA DC: 3W |
|
3v120-06 |
G1/8 |
-20-70 |
5 بار/ثانیه |
12.0 (0.67) |
AC: 3VA DC: 3W |
|

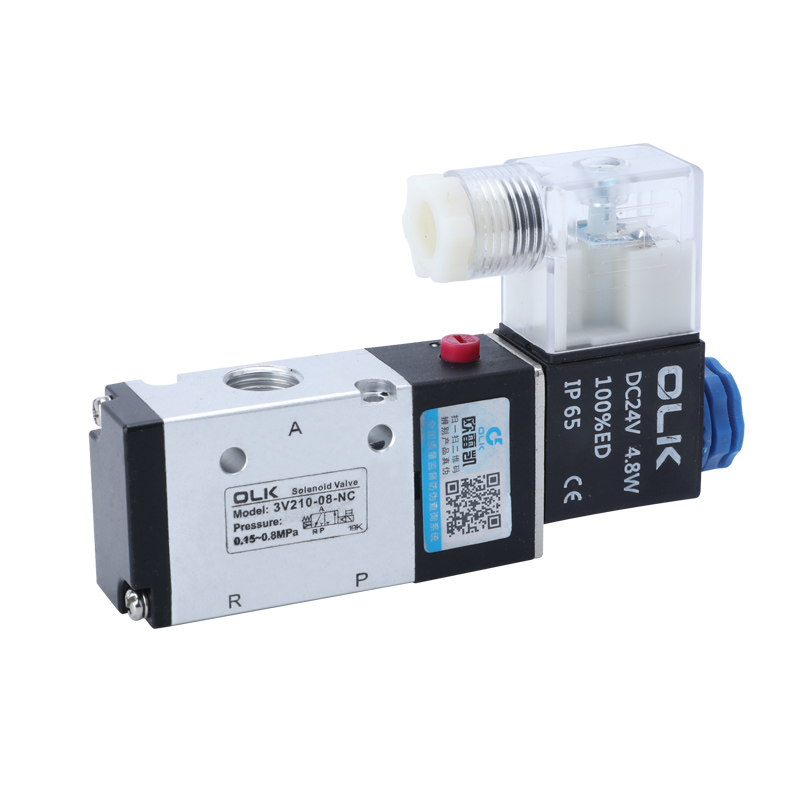

3V210-06 |
مصرف = خروجی = G1/8 |
-20-70 |
5 بار/ثانیه |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|
3v220-06 |
مصرف = خروجی = G1/8 |
-20-70 |
5 بار/ثانیه |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|
3V210-08 |
مصرف = خروجی = G1/4 |
-20-70 |
5 بار/ثانیه |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|
3v220-08 |
مصرف = خروجی = G1/4 |
-20-70 |
5 بار/ثانیه |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|
3v310-08 |
مصرف = خروجی = G1/4 |
-20-70 |
5 بار/ثانیه |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3v320-08 |
مصرف = خروجی = G1/4 |
-20-70 |
5 بار/ثانیه |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3v310-10 |
مصرف = خروجی = G3/8 |
-20-70 |
5 بار/ثانیه |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3v320-10 |
مصرف = خروجی = G3/8 |
-20-70 |
5 بار/ثانیه |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3v410-15 |
مصرف = خروجی = G1/2 |
-5 60 |
3 بار/ثانیه |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
|
3v420-15 |
مصرف = خروجی = G1/2 |
-5 60 |
3 بار/ثانیه |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
