Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

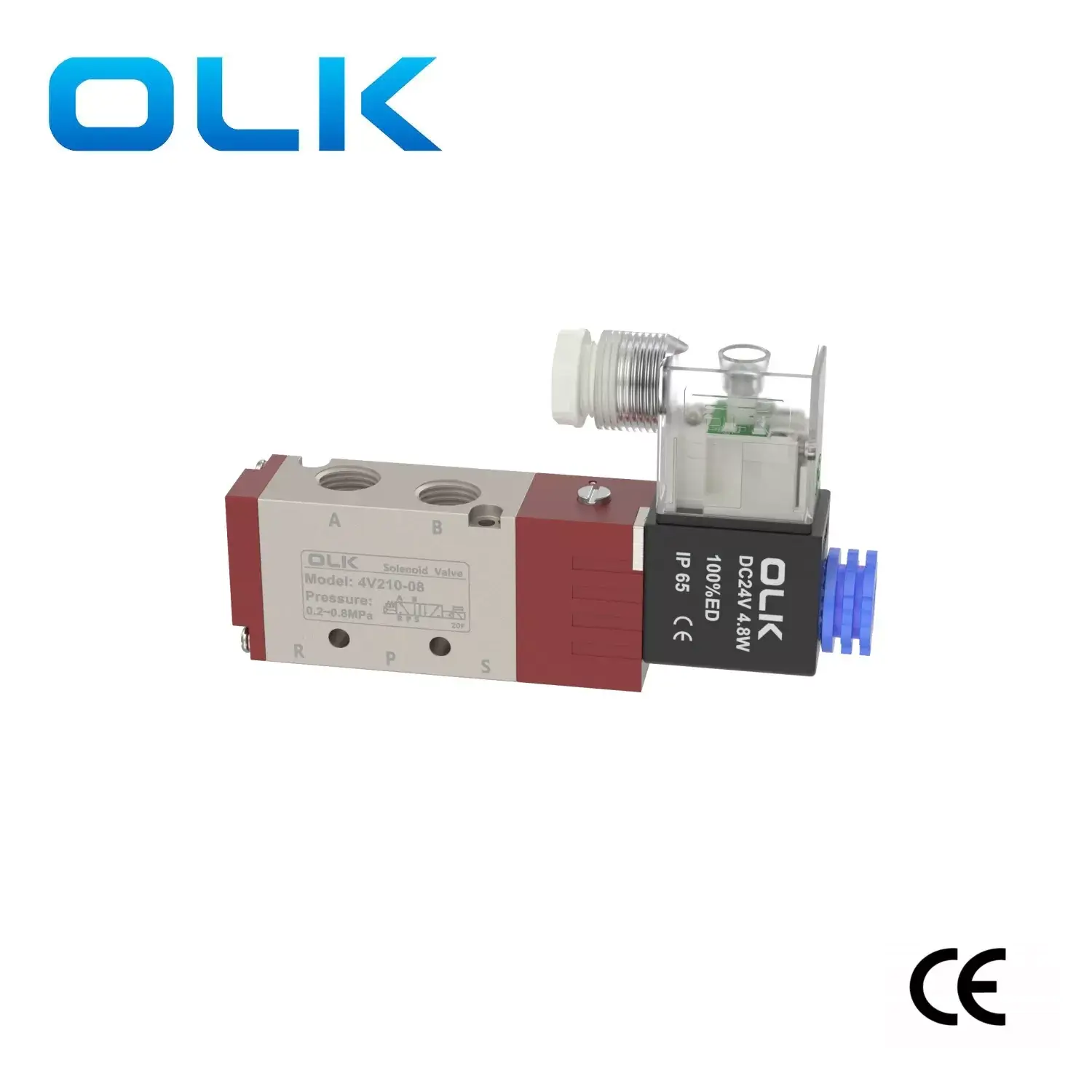

Internal Pilot Operatedشیر برقی شیر برقی سری 4V 5 Way یک شیر جهتی سیال است که برای هوا به عنوان محیط کار مناسب است.

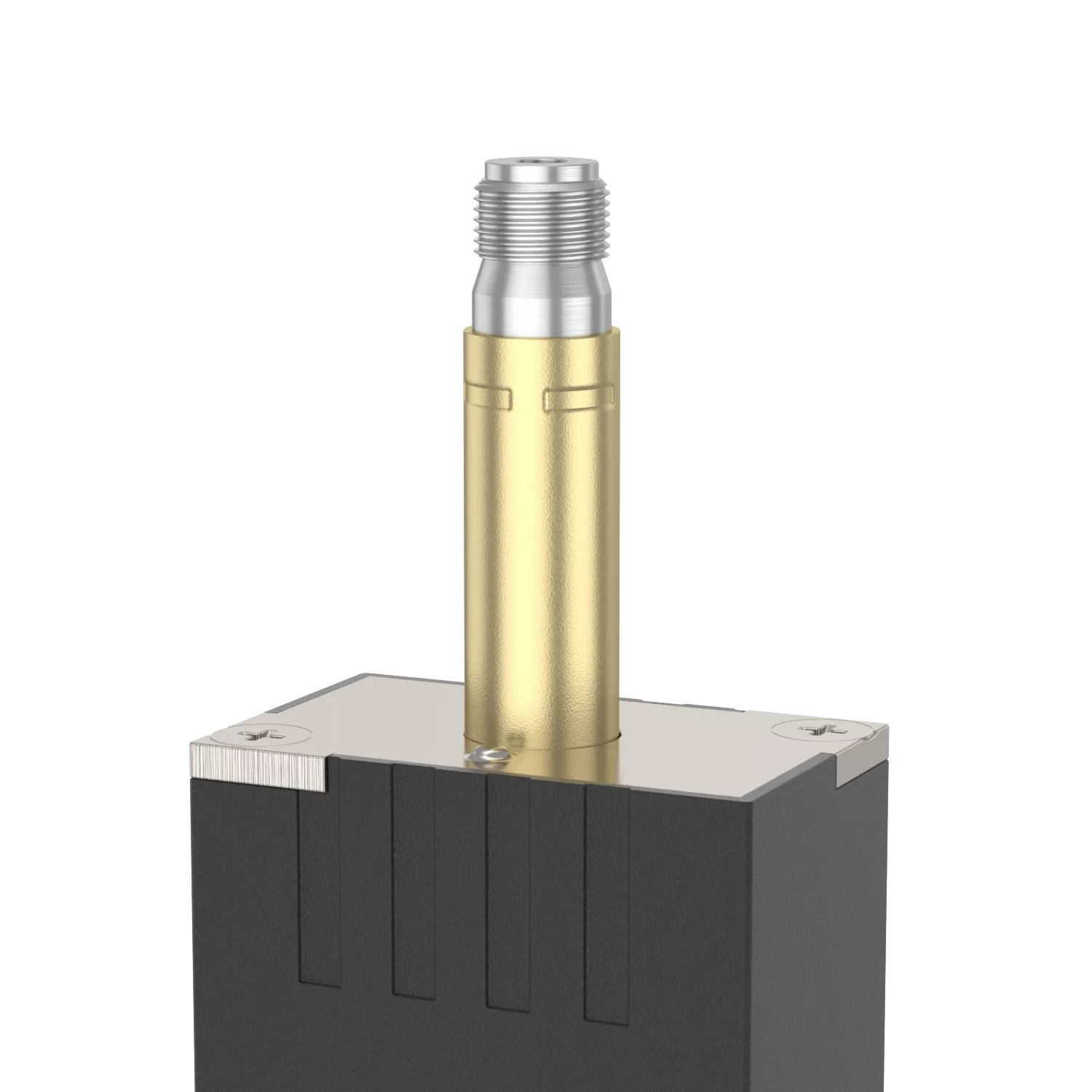

بدنه شیر برقی سری 4 ولت 5 از آلیاژ آلومینیوم ساخته شده است و از مواد باکیفیت مانند سر پیلوت ضد گرد و غبار درجه A، اجزای آب بندی میتسوبیشی و روغن روان کننده غیر یخبندان استفاده شده است. می تواند عملکرد خود را در محیط های کاری سخت حفظ کند. این شیر تحت آزمایش های دقیق انطباق EMC و LVD قرار گرفته و گواهینامه CE را دریافت کرده است که بالاترین استانداردهای ایمنی و کیفیت را دارد.
این محصول رنگ های ظاهری سفارشی شده را می پذیرد و به کاربران اجازه می دهد تا به سرعت محصول را در محیط های پیچیده سیستم یکپارچه شناسایی کنند.
رابط های استاندارد برای شیرهای برقی سری 4 ولت M5، G1/8، G1/4، G3/8، G1/2 هستند که در مجموعه های یکپارچه برای نصب آسان موجود هستند. بسته به سناریوی کاربردی خاص، گزینه های متعددی برای ولتاژهای کاری وجود دارد تا توان ولتاژ مناسب را انتخاب کنید.
شیرهای برقی سری 4V Ouleikai (OLK) به طور گسترده در سناریوهای مختلف صنعتی مانند اتوماسیون بسته بندی، ماشین آلات پزشکی، تجهیزات نساجی استفاده می شود و راه حل های قابل اعتمادی برای خط تولید شما ارائه می دهد.
نماد:
| 4 ولت | 2 | 10 | 08 | AC110V | EX-P |
| مدل | کد | نوع دریچه | اندازه پورت | ولتاژ | روش سیم کشی |
| شیر برقی 4 ولت: 2 موقعیت 5 راه / شیر برقی 5 حالته 2 | سری 1:100 | 10: شیر برقی تکی 5/2 راه | M5: M5X0.8 | A: AC22C | خالی: شما |
|
|
سری 2:200 | 20: شیر برقی دوگانه 5/2 راه | 06:G1/8 | B:DC24V | من: خط |
|
|
سری 3:300 | سطح مقطع موثر mm² (مقدار CV) | 08:G1/4 | C:AC110V |
|
|
|
4:400 سری | 30E: شیر برقی دوگانه مرکز اگزوز 5/3 طرفه | 10:G3/8 | E: AC24V |
|
|
|
|
30P: شیر برقی دوگانه مرکز فشار 5/3 طرفه | 15:G1/2 | F:DC12V |
|
|
|
|
|
|
|
|
ویژگی های محصول:
1. حالت خلبان: گزینه های خارجی و داخلی موجود است.

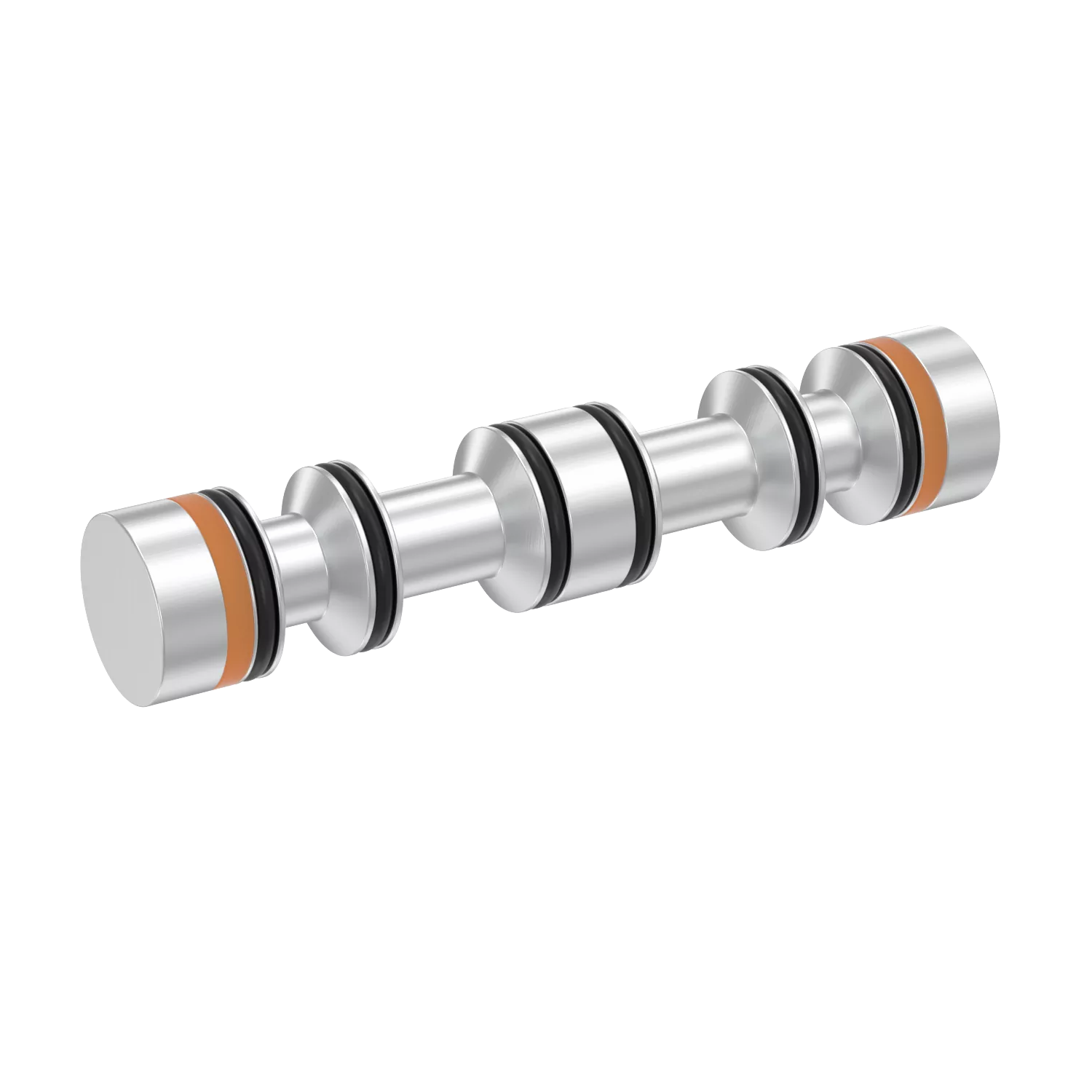

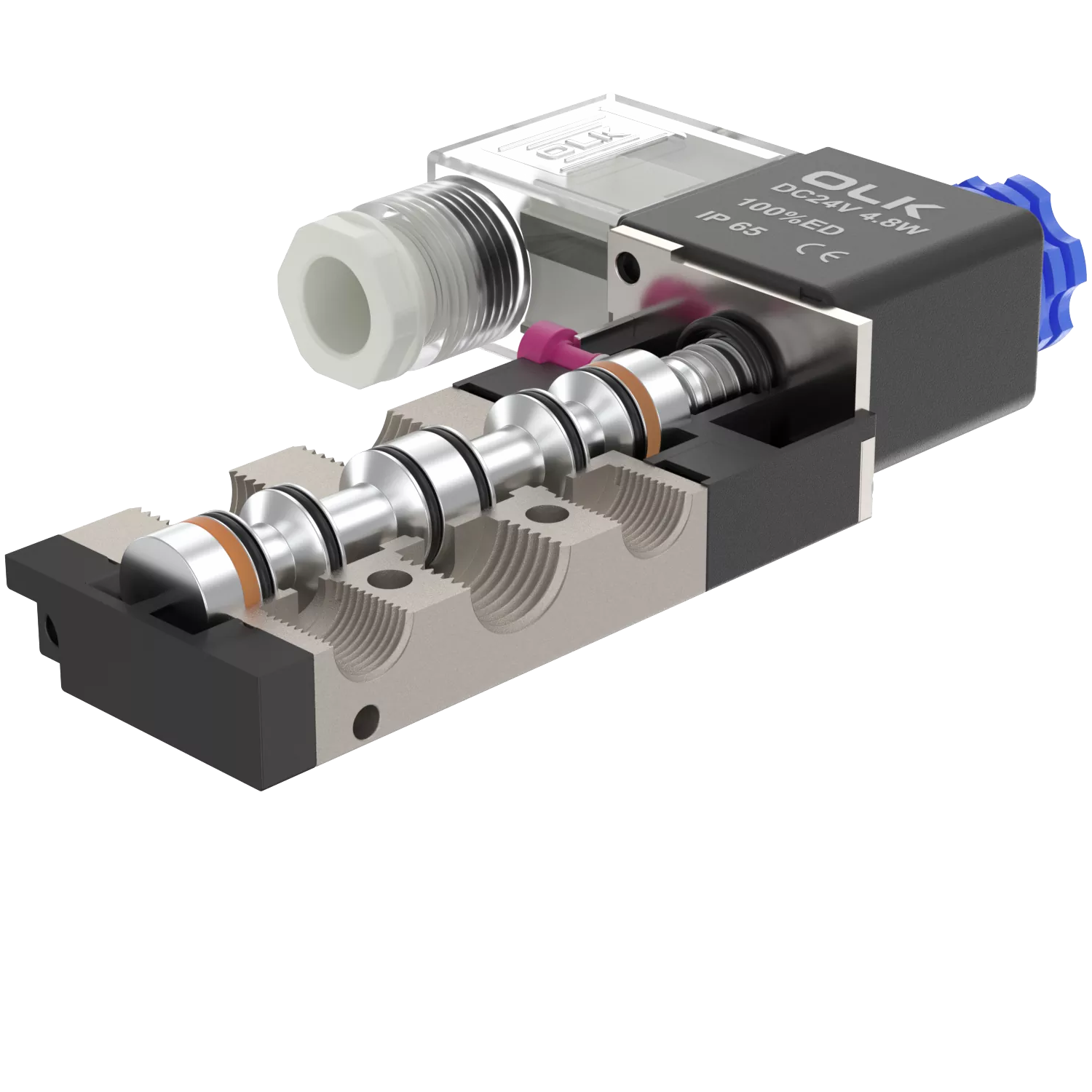

2.. ساختار نوع پیستونی، آب بندی عالی، پاسخ حساس.
3. شیرهای برقی سه حالته سه عملکرد مرکزی را برای انتخاب ارائه می دهند:
4. شیرهای برقی دو حالته دو سر دارای عملکرد حافظه هستند.
5. سوراخ های داخلی پردازش شده با تکنیک های خاص، مقاومت اصطکاک کم، فشار راه اندازی کم، عمر طولانی.
6. بدون نیاز به روغن کاری روغن.

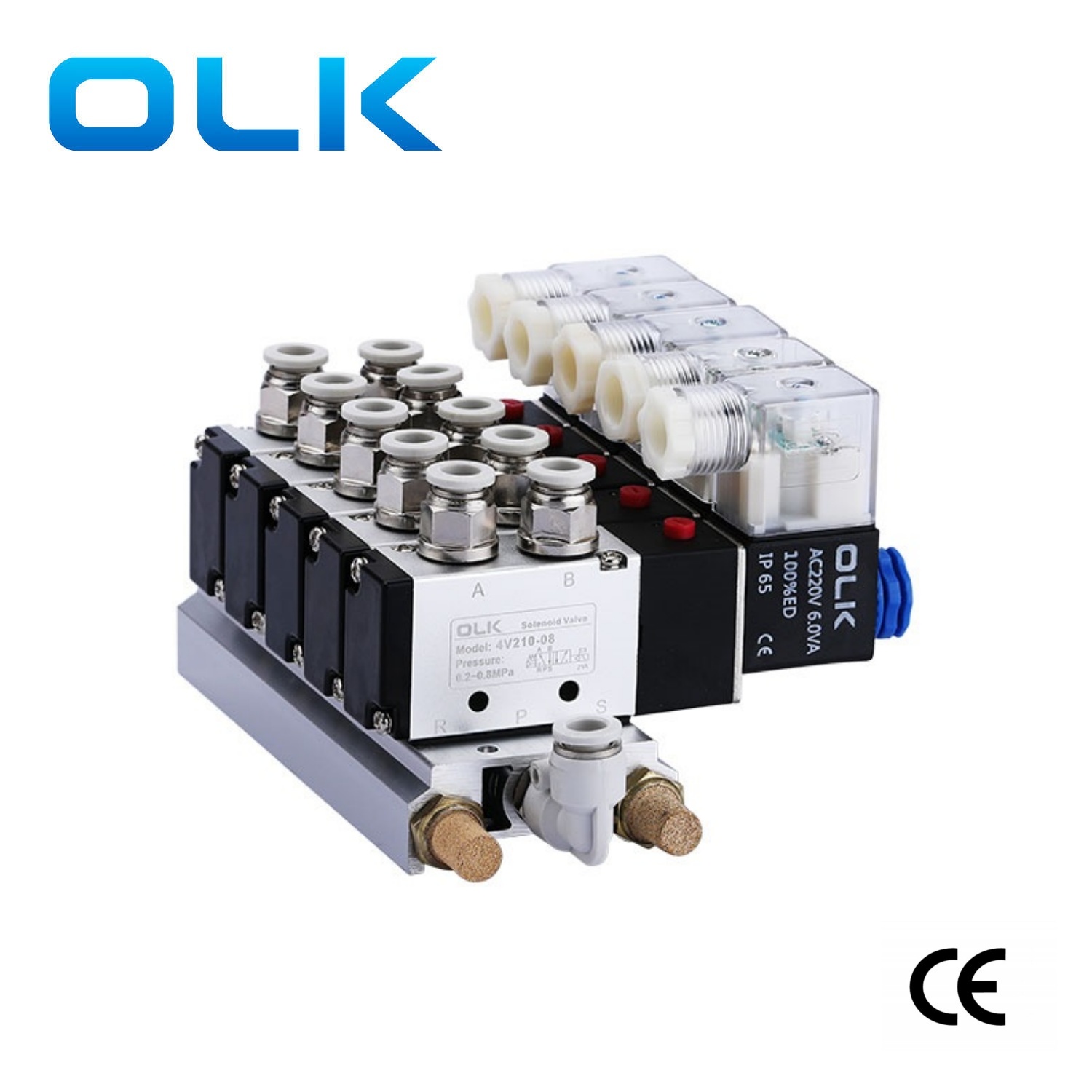

7. می تواند با مونتاژ شیر پایه یکپارچه شود، فضای نصب را صرفه جویی کند.
8. مجهز به دستگاه دستی برای نصب آسان و اشکال زدایی.
9. چندین سطح ولتاژ استاندارد در دسترس برای انتخاب.
|
رسانه کار |
هوا (فیلتر شده از طریق فیلتر بیش از 40 میکرومتر) |
|
اقدام |
نوع خلبان |
|
روان کننده |
غیر ضروری |
|
محدوده فشار کاری MPa(psi) |
0.15~0.8 (21~114) |
|
مقاومت فشاری تضمین شده |
1.5 مگا پاسکال (215psi) |
|
دمای کار درجه سانتی گراد |
-20 تا 70 |
|
مواد بدنه |
آلیاژ آلومینیوم |
|
ولتاژ استاندارد |
AC220V، AC110V، AC24V، DC24V، DC12V |
|
از محدوده ولتاژ استفاده کنید |
AC:±15％DC:±10％ |
|
مصرف برق |
AC: 3VA DC: 3W |
|
سطح حفاظت |
IP65 (DIN40050) |
|
درجه مقاومت حرارتی |
درجه B |
|
نوع اتصال |
نوع سوکت DIN، نوع پریز |
|
زمان تحریک |
5 بار در ثانیه |
|
مدل |
قطر پورت |
تعداد موقعیت ها |
بالاترین فرکانس کاری |
سطح مقطع موثر mm² (مقدار CV) |
|
4V110-M5 |
ورودی=خروجی=M5 |
2 موقعیت 5 راه |
5 بار در ثانیه |
5.5 (0.31) |
|
4V120-M5 |
ورودی=خروجی=M5 |
2 موقعیت 5 راه |
5 بار در ثانیه |
5.5 (0.31) |
|
4V130C-M5 |
ورودی=خروجی=M5 |
سه موقعیت پنج راه |
3 بار در ثانیه |
5.0 (0.28) |
|
4V130E-M5 |
ورودی=خروجی=M5 |
سه موقعیت پنج راه |
3 بار در ثانیه |
5.0 (0.28) |
|
4V130P-06 |
ورودی=خروجی=M5 |
سه موقعیت پنج راه |
3 بار در ثانیه |
5.0 (0.28) |
|
4V110-06 |
ورودی=خروجی=G1/8 |
2 موقعیت 5 راه |
5 بار در ثانیه |
12.0 (0.67) |
|
4V120-06 |
ورودی=خروجی=G1/8 |
2 موقعیت 5 راه |
5 بار در ثانیه |
12.0 (0.67) |
|
4V130C-06 |
ورودی=خروجی=G1/8 |
سه موقعیت پنج راه |
3 بار در ثانیه |
9.0 (0.50) |
|
4V130E-06 |
ورودی=خروجی=G1/8 |
سه موقعیت پنج راه |
3 بار در ثانیه |
9.0 (0.50) |
|
4V130P-06 |
ورودی=خروجی=G1/8 |
سه موقعیت پنج راه |
3 بار در ثانیه |
9.0 (0.50) |
|
4v210-08 |
ورودی=خروجی=G1/8 |
2 موقعیت 5 راه |
5 بار در ثانیه |
14.0 (0.78) |
|
4v220-06 |
ورودی=خروجی=G1/8 |
2 موقعیت 5 راه |
5 بار در ثانیه |
14.0 (0.78) |
|
4v230C-06 |
ورودی=خروجی=G1/8 |
سه موقعیت پنج راه |
3 بار در ثانیه |
12.0 (0.67) |
|
4v230P-06 |
ورودی=خروجی=G1/8 |
سه موقعیت پنج راه |
3 بار در ثانیه |
12.0 (0.67) |
|
4v230P-06 |
ورودی=خروجی=G1/8 |
سه موقعیت پنج راه |
3 بار در ثانیه |
12.0 (0.67) |
|
4v210-08 |
ورودی=خروجی=G1/4 اگزوز=G1/8 |
2 موقعیت 5 راه |
5 بار در ثانیه |
16.0 (0.89) |
|
4v220-08 |
ورودی=خروجی=G1/4 اگزوز=G1/8 |
2 موقعیت 5 راه |
5 بار در ثانیه |
16.0 (0.89) |
|
4v230C-08 |
ورودی=خروجی=G1/4 اگزوز=G1/8 |
سه موقعیت پنج راه |
3 بار در ثانیه |
12.0 (0.67) |
|
4v230E-08 |
ورودی=خروجی=G1/4 اگزوز=G1/8 |
سه موقعیت پنج راه |
3 بار در ثانیه |
12.0 (0.67) |
|
4v230P-08 |
ورودی=خروجی=G1/4 اگزوز=G1/8 |
سه موقعیت پنج راه |
3 بار در ثانیه |
12.0 (0.67) |
|
4V310-08 |
ورودی=خروجی=G1/4 |
2 موقعیت 5 راه |
4/ثانیه |
25.0 (1.40) |
|
4V320-08 |
ورودی=خروجی=G1/4 |
2 موقعیت 5 راه |
4/ثانیه |
25.0 (1.40) |
|
4V330C-08 |
ورودی=خروجی=G3/8 اگزوز=G1/4 |
سه موقعیت پنج راه |
3 بار در ثانیه |
18.0 (1.00) |
|
4V330E-08 |
ورودی=خروجی=G3/8 اگزوز=G1/4 |
سه موقعیت پنج راه |
3 بار در ثانیه |
18.0 (1.00) |
|
4V330P-08 |
ورودی=خروجی=G3/8 اگزوز=G1/4 |
سه موقعیت پنج راه |
3 بار در ثانیه |
18.0 (1.00) |
|
4V310-10 |
ورودی=خروجی=G1/4 |
2 موقعیت 5 راه |
4/ثانیه |
30 (1.68) |
|
4V320-10 |
ورودی=خروجی=G1/4 |
2 موقعیت 5 راه |
4/ثانیه |
30 (1.68) |
|
4V330C-10 |
ورودی=خروجی=G3/8 اگزوز=G1/4 |
سه موقعیت پنج راه |
3 بار در ثانیه |
18.0 (1.00) |
|
4V330E-10 |
ورودی=خروجی=G3/8 اگزوز=G1/4 |
سه موقعیت پنج راه |
3 بار در ثانیه |
18.0 (1.00) |
|
4V330P-10 |
ورودی=خروجی=G3/8 اگزوز=G1/4 |
سه موقعیت پنج راه |
3 بار در ثانیه |
18.0 (1.00) |
|
4V410-15 |
ورودی=خروجی=G1/2 |
2 موقعیت 5 راه |
3 بار در ثانیه |
50.0 (2.79) |
|
4V420-15 |
ورودی=خروجی=G1/2 |
2 موقعیت 5 راه |
3 بار در ثانیه |
50.0 (2.79) |
|
4V430C-15 |
ورودی=خروجی=G1/2 |
سه موقعیت پنج راه |
3 بار در ثانیه |
30 (1.68) |
|
4V430E-15 |
ورودی=خروجی=G1/2 |
سه موقعیت پنج راه |
3 بار در ثانیه |
30 (1.68) |
|
4V430P-15 |
ورودی=خروجی=G1/2 |
سه موقعیت پنج راه |
3 بار در ثانیه |
30 (1.68) |
سوالات متداول:
1. فرکانس شیر برقی سری 4 ولت راه 5 چقدر است؟
حداکثر فرکانس عمل 5 بار در ثانیه.
2. آیا شیر برقی سری 4 ولت 5 راه می تواند برای مدت طولانی روشن شود؟

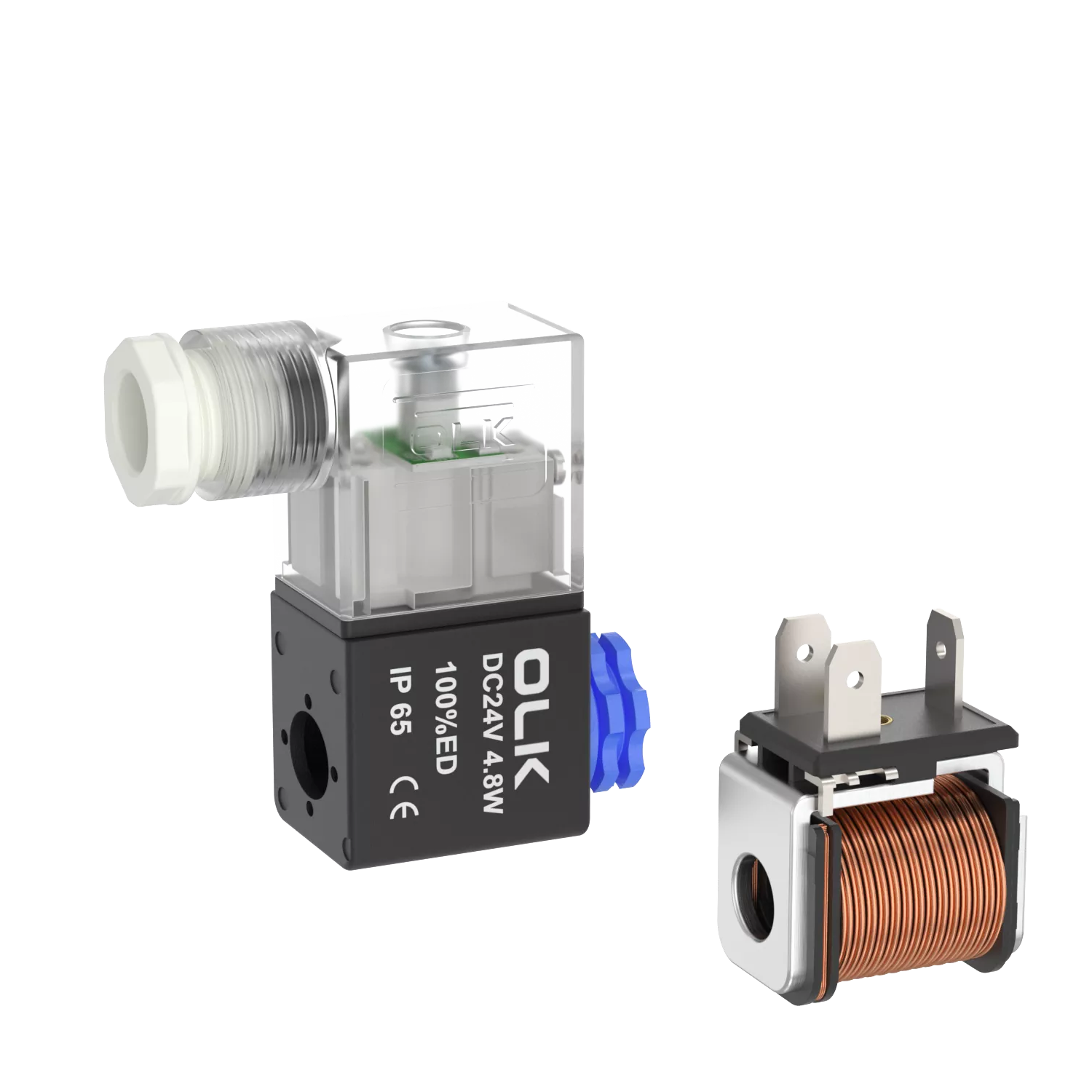

بله، سیم پیچ ما 100٪ ED است.
3. چگونه می توان طول عمر شیرهای برقی 4 ولت را بهبود بخشید؟
جداکننده آب و روغن پیشنهادی برای فیلتر کردن رطوبت و ناخالصی های موجود در هوا
4. آیا سیم پیچ برقی شیلنگ هوا یا رابط مشترک را مسدود می کند؟
این اتفاق نمی افتد زیرا سیم پیچ را می توان با باز کردن پیچ مهره سیم پیچ تنظیم کرد
5. تفاوت بین ولتاژ AC و DC؟
DC جریان مستقیم است، AC جریان متناوب است. به طور کلی، برق خانگی AC220V است

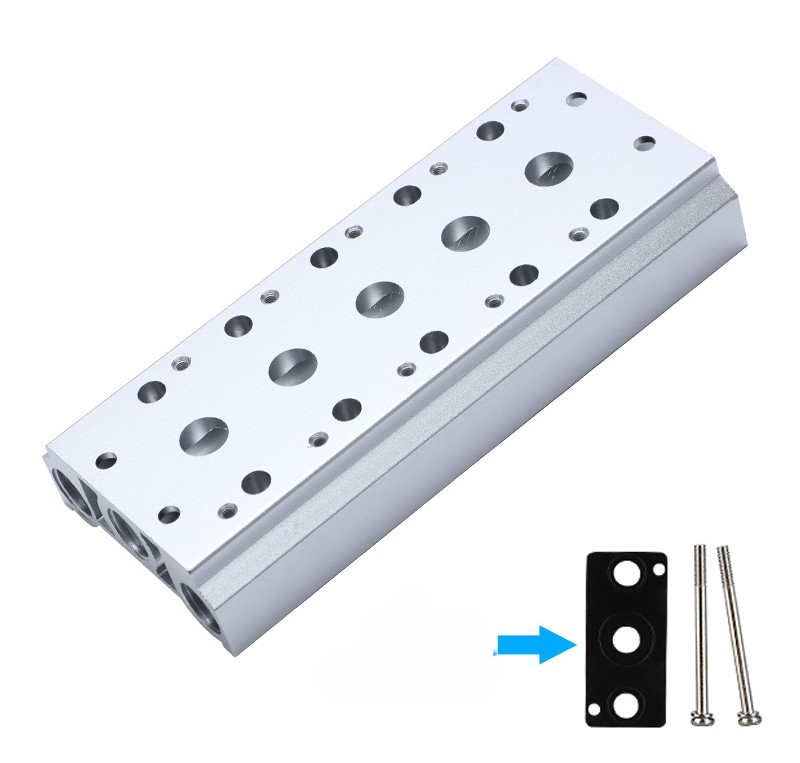

| لوازم جانبی مرتبط برای شیرهای برقی سری 4V200: اتصالات و منیفولدها |
||||
 |
|
|
 |
|
|
|

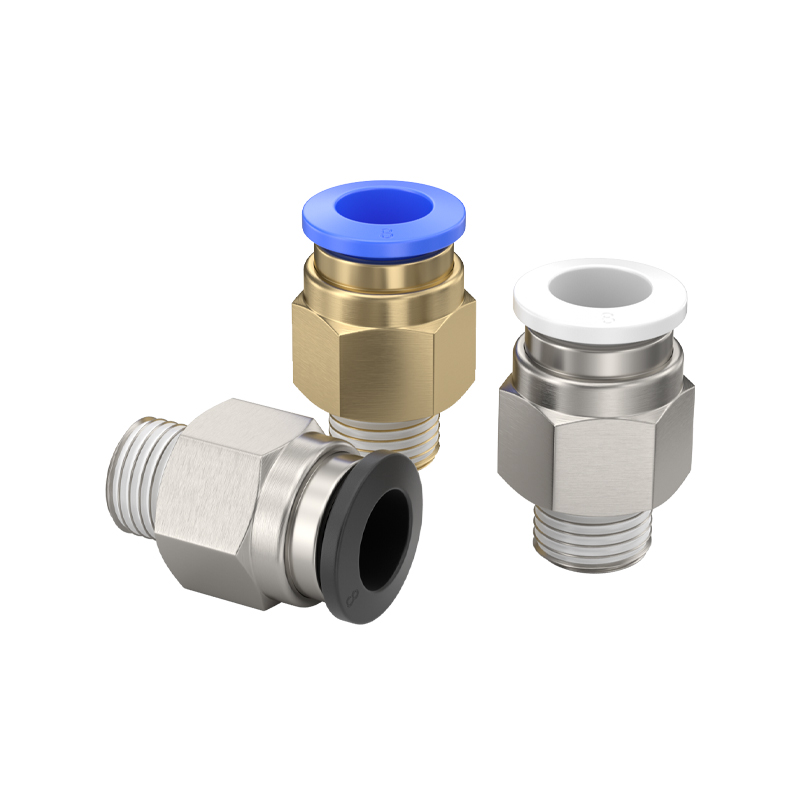

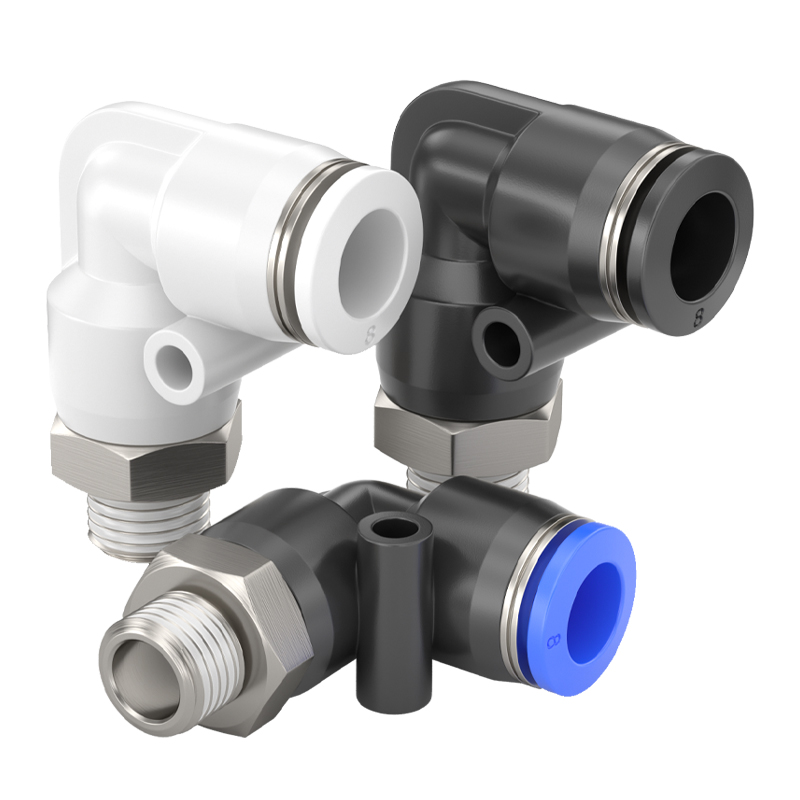

اتصالات کامپیوتری | اتصالات PL | منیفولد سری 4V200 | صدا خفه کن نوع برج |
