شیر دکمه‌ای مکانیکی 5/2 طرفه سری AIRTAC TYPE M5 ساخت شرکت پنوماتیک OLK. شیر مکانیکی M5 یک ساختار ستونی کشویی است. درگاه‌های خروجی که روی بدنه سوپاپ قرار دارند. دریچه دکمه M5 نصب صدا خفه کن را آسان‌تر می‌کند تا صدا و آلودگی را کاهش دهد. شیر کنترل دکمه مکانیکی سری M5 5 Way، در حالی که M5-210 رشته های رابط G1/8 و G1/4 را ارائه می دهد.
نماد:
کد سفارش
M5
PM
210
06
R
نوع دکمه
کد
اندازه پورت
رنگ دکمه
نوع M5:M
B: نوع پایه (M5B)
تک کنترل سری 110:110
100:06:G/18
PL: قرمز
C: نوع دسته بلند (M5C)
تک کنترل سری 210:210
200:06:G1/8
PP/PF/PM/HS:قرمز،سبز،مشکی
D: نوع دسته کوتاه (M5D)
200:08G1/4
R: نوع اهرم غلتکی (M5R)
L: نوع اهرم غلتکی یک طرفه (M5L)
Y: نوع بازوی راکر (M5Y)
PM: نوع دکمه سر قارچ (M5PM)
PP: نوع دکمه سر برافراشته (M5PP)
PF: نوع دکمه سر تخت (M5PF)
PL: نوع دکمه ضربه ایست اضطراری (M5PL)
HS: نوع انتخابگر (M5HS)

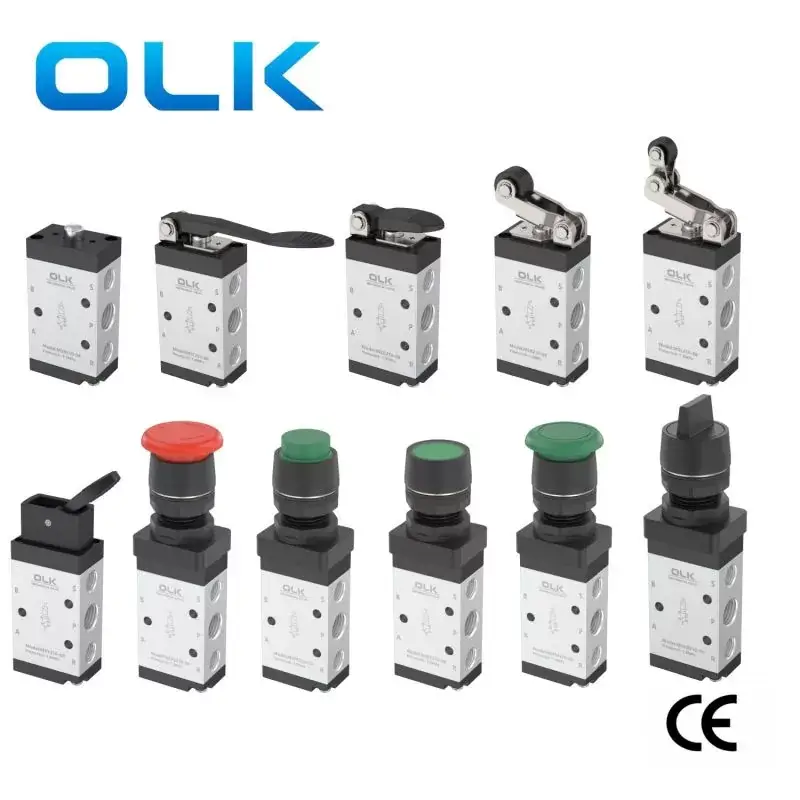

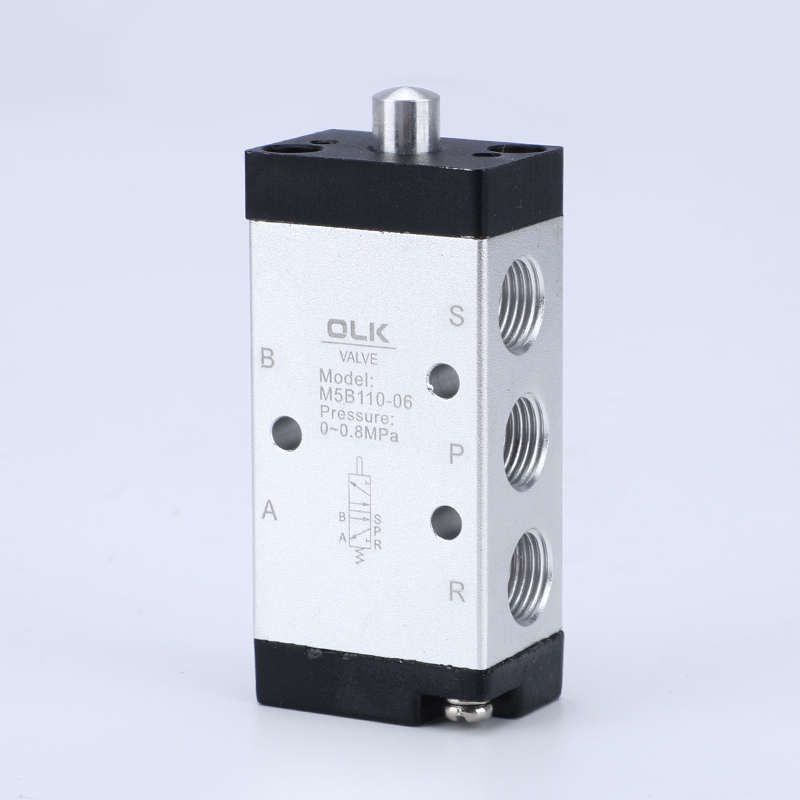

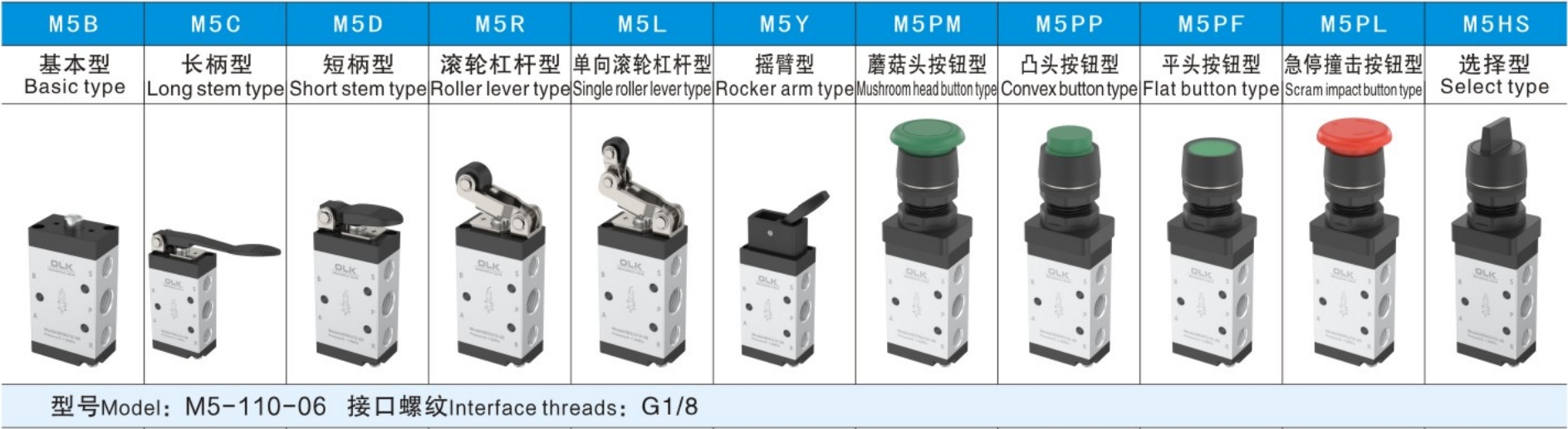

- نوع پایه (M5B)

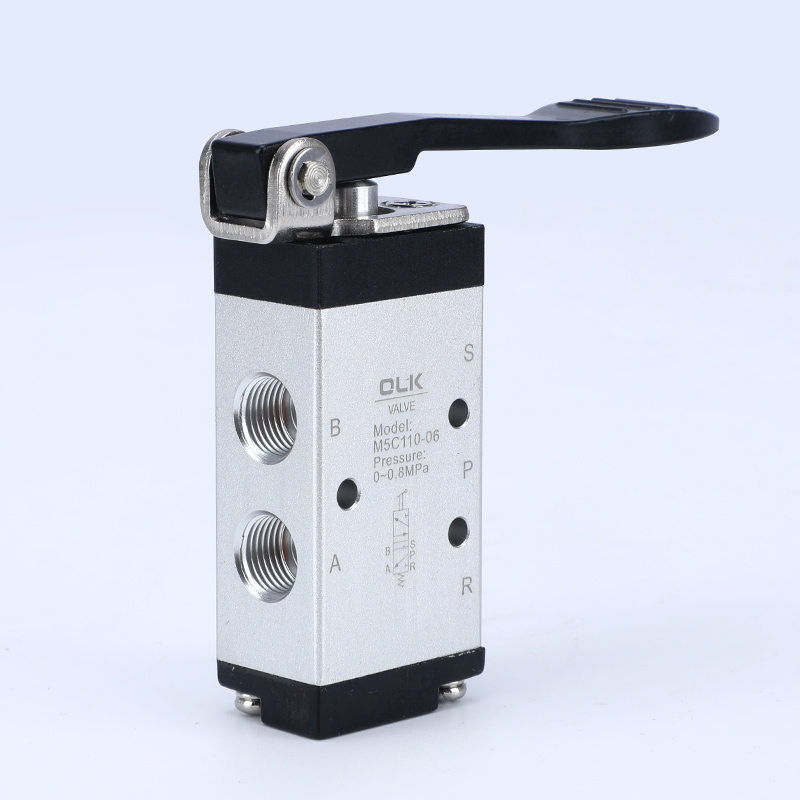

- نوع دسته بلند (M5C)

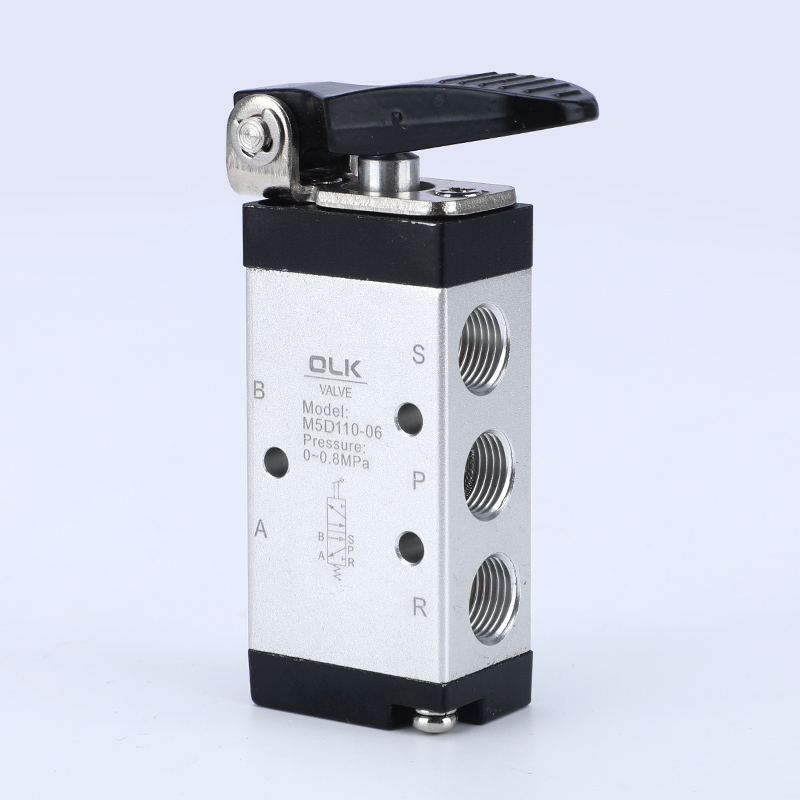

- نوع دسته کوتاه (M5D)

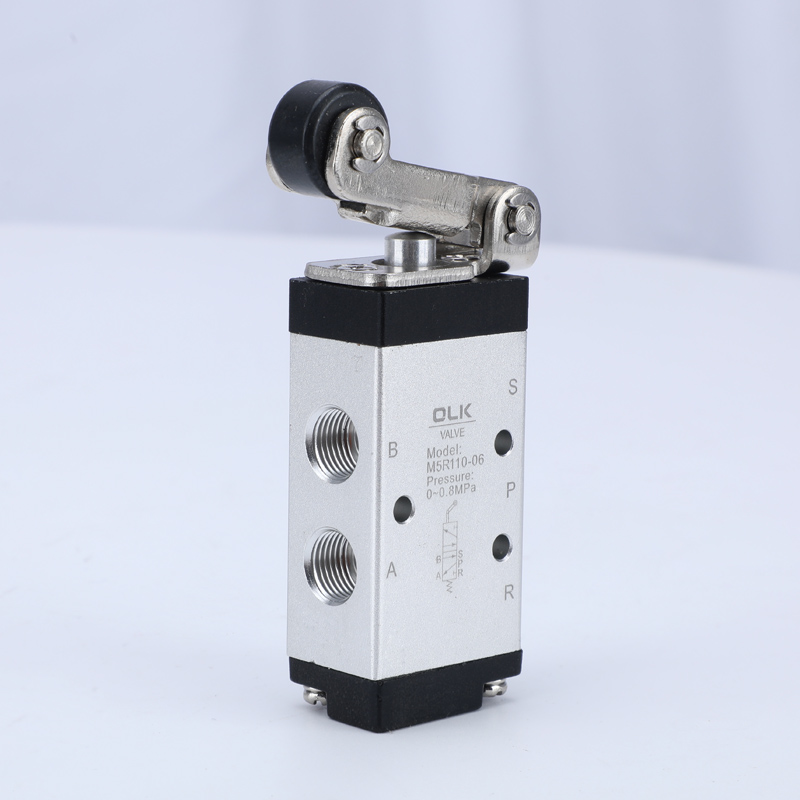

- نوع اهرم غلتکی (M5R)

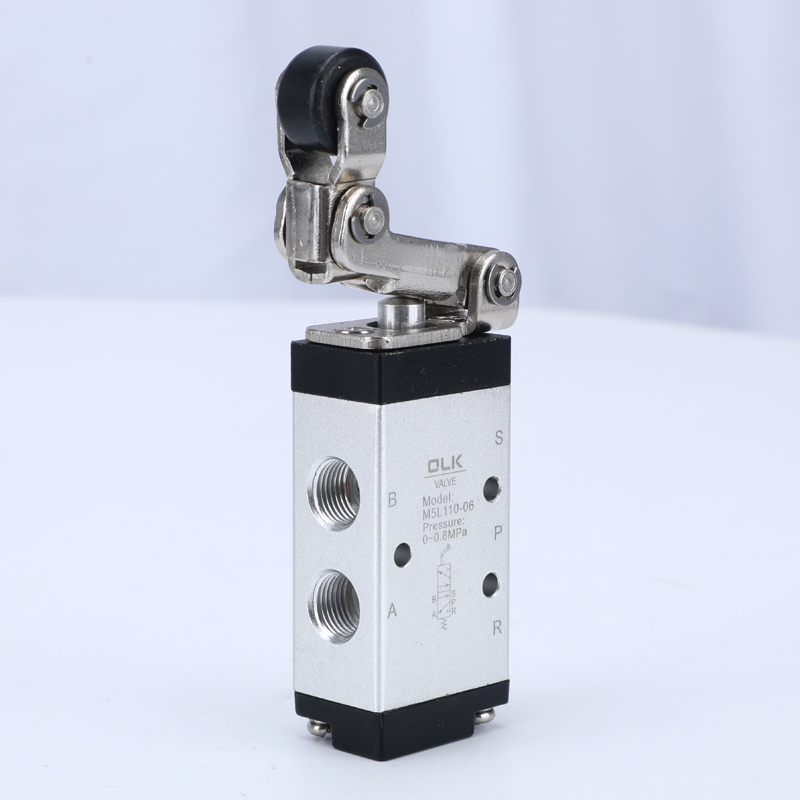

- نوع اهرم غلتکی یک طرفه (M5L)

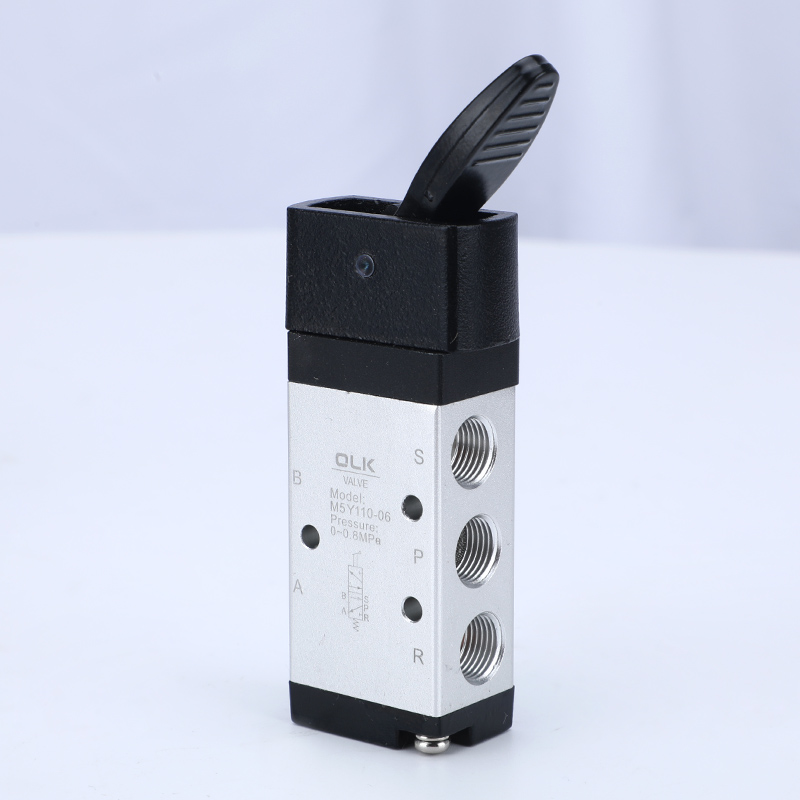

- نوع بازوی راکر (M5Y)

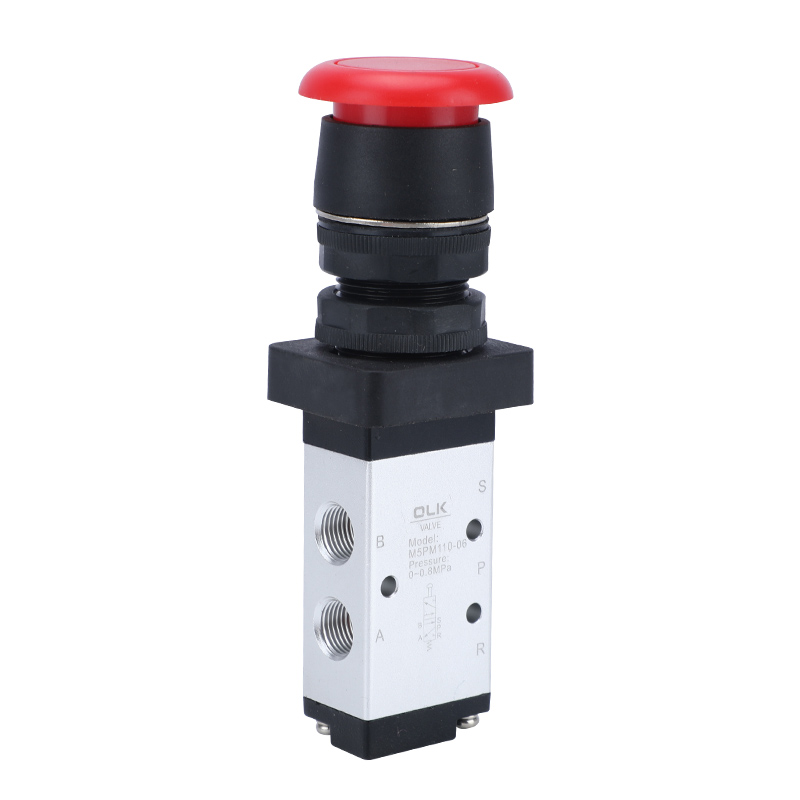

- نوع دکمه سر قارچ (M5PM)

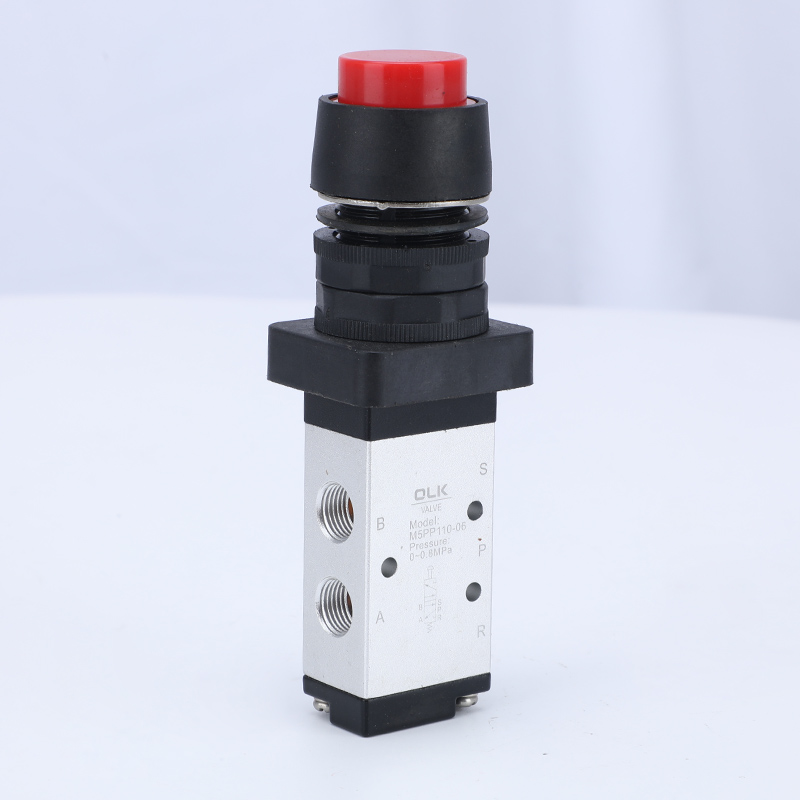

- نوع دکمه سر بلند شده (M5PP)

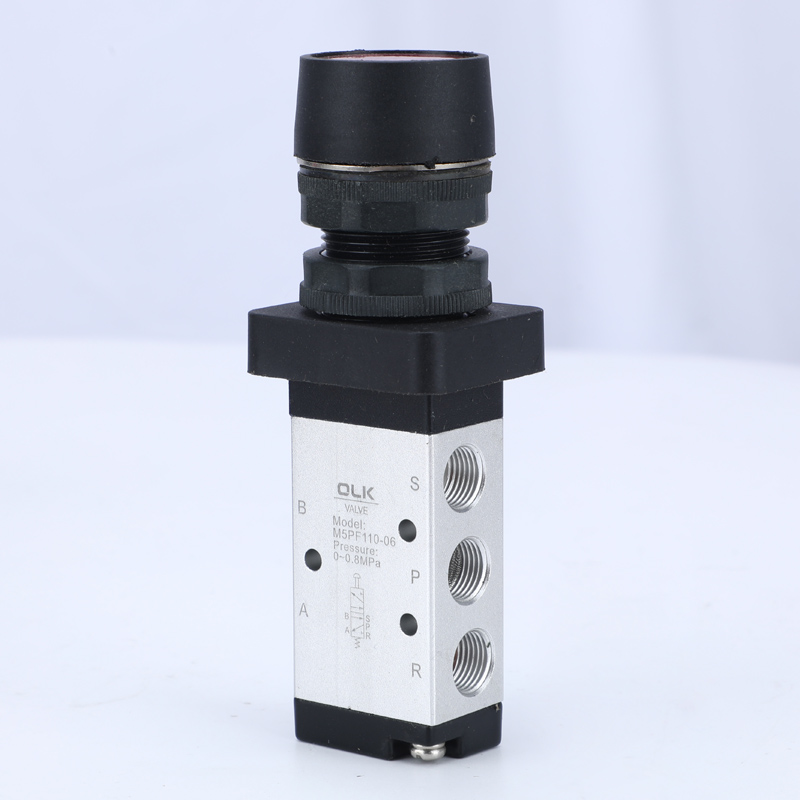

- نوع دکمه سر تخت (M5PF)
- نوع دکمه ضربه ایست اضطراری (M5PL)

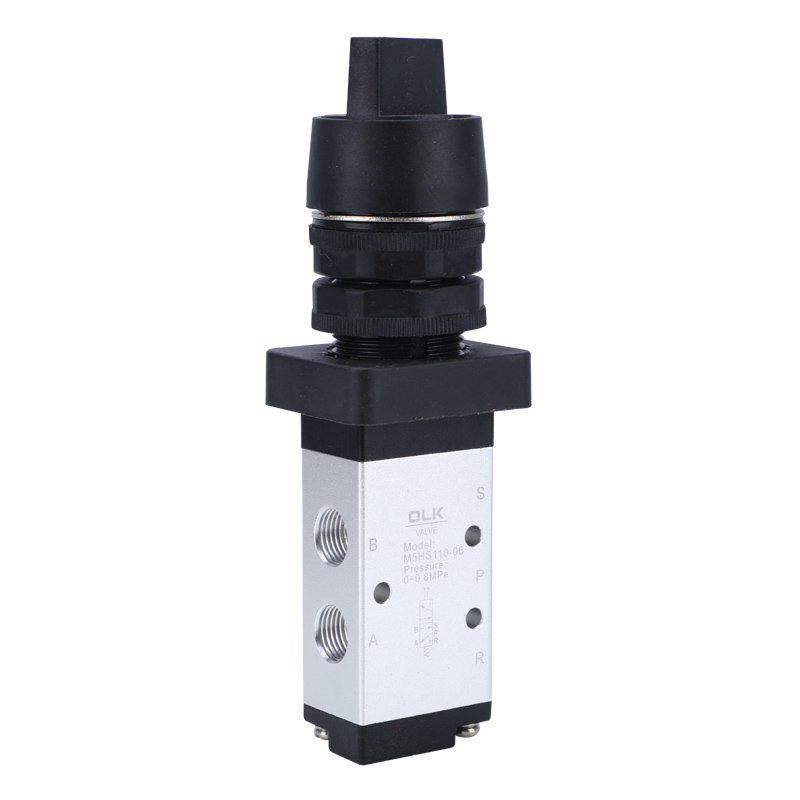

- نوع انتخابگر (M5HS)
برای انواع PM، PP و PF، سه رنگ دکمه وجود دارد: قرمز، سبز و سیاه.
1. درگاه های اگزوز بر روی بدنه قرار گرفته اند که نصب صدا خفه کن را برای کاهش صدا و آلودگی تسهیل می کند.
2. سری های M5B، M5R، M5L برای سوئیچینگ به نیروهای خارجی نیاز دارند که توسط مکانیسم های خارجی، مناسب برای تشخیص موقعیت یا سوئیچ های ضربه ای ارائه می شوند.
3. سری های M5C، M5D، M5Y، M5PF، M5PM، M5PP، M5PL، M5HS به صورت دستی با سرهای کنترل ساختاری مختلف برای راحتی در شرایط مختلف کار می کنند.

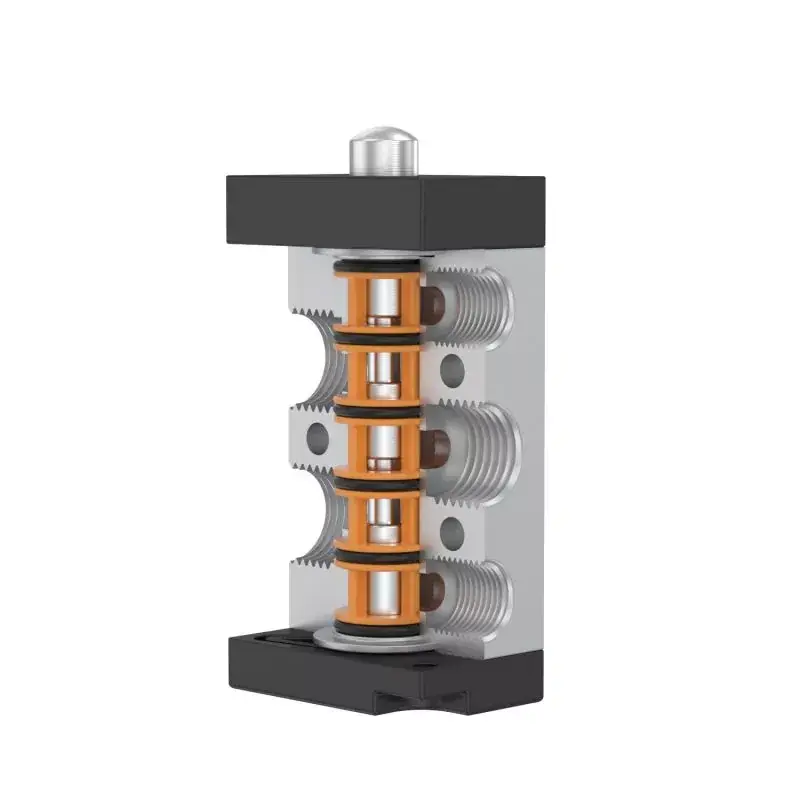

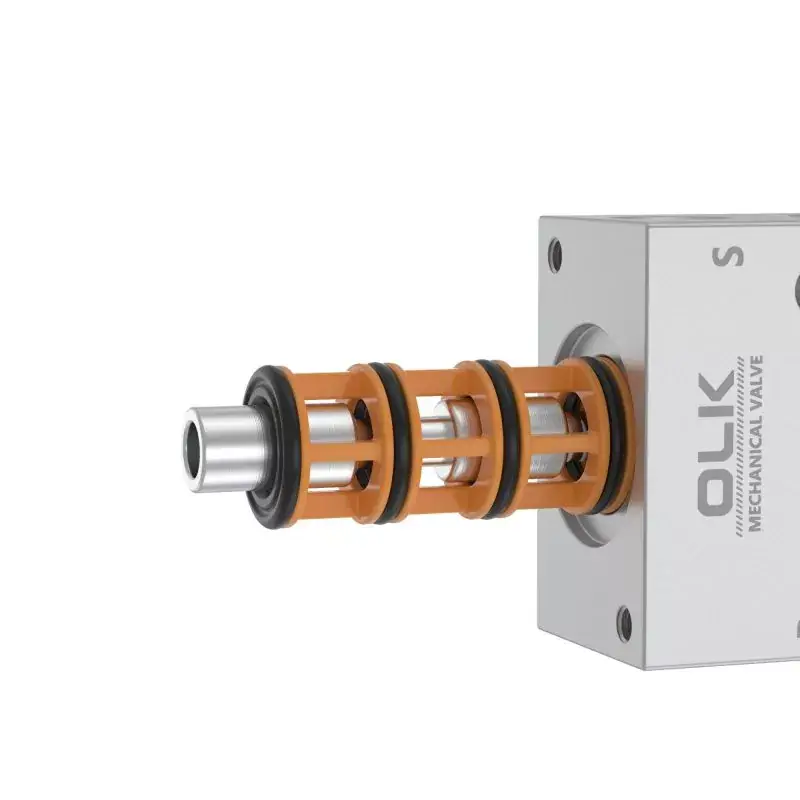

4. ساختار ستون کشویی، نیروی کنترل تحت تاثیر فشار کاری (به عنوان مثال، بدون اثر فشار برگشتی)، مهر و موم حلقه داخلی برای آب بندی خوب، سوئیچینگ انعطاف پذیر.
5. بدون نیاز به روغن کاری روغن.
6. نصب چند موقعیت برای استفاده آسان.
7. سرهای کنترل سری M5C، M5D، M5Y، M5R، M5L از فلز ساخته شده اند و عمر طولانی و قابلیت اطمینان و پایداری بیشتر را تضمین می کنند.
|
رسانه کار |
هوا (فیلتر شده از طریق فیلتر بیش از 40 میکرومتر) |
|
اقدام |
بازیگری مستقیم خارجی |
|
قطر بندر |
05:M5,06:G1/8,08:G1/4 |
|
تعداد موقعیت ها |
2 موقعیت 5 راه |
|
روان کننده |
غیر ضروری |
|
محدوده فشار کاری MPa(psi) |
0~1.0 (~145) |
|
مقاومت فشاری تضمین شده |
1.5 مگا پاسکال (215psi) |
|
دمای کار درجه سانتی گراد |
-20 تا 70 |
|
سطح مقطع mm² (مقدار CV) |
05:2.5 (0.14)، 06:8 (0.45)، 08:12 (0.67) |
|
مواد بدنه |
آلیاژ آلومینیوم |
موارد احتیاط
1) قسمت کنترل از پلاستیک مهندسی ساخته شده است و فقط عملیات دستی مجاز است. برای تعویض سوپاپ از ضربه فلزی استفاده نکنید.
2) سری‌های M5B، M5C، M5D، M5PM، M5PF، و M5PP به‌طور خودکار بازنشانی می‌شوند. شیرهای دستی M5Y، M5HS و M5PL به صورت دستی تنظیم مجدد می شوند. پس از فشار دادن M5PL در موقعیت گنج، دستگیره چرخشی برای تنظیم مجدد باید چرخانده شود.
3) به سکته مغزی معکوس توجه کنید. هنگامی که هر نیروی خارجی باعث معکوس شدن سوپاپ می شود، حرکت اصلی معکوس نباید از محدوده حرکت معکوس مشخص شده در جدول کورس کنترل تجاوز کند، در غیر این صورت باعث آسیب به بدنه شیر می شود.
4) شیر غلتکی یک طرفه M5L فقط می تواند در یک جهت سوئیچ کند (از راست به چپ ضربه بزند). ضربه نامعتبر در جهت دیگر (منحنی از چپ به راست).
5) ترکیب سر کنترل را می‌توان جداگانه سفارش داد.
