شیر مکانیکی 3/2 طرفه airtac سری ouleikai M3 دارای 2 حالت عملیاتی و 3 مسیر انتخابی است. شیر مکانیکی M3 مناسب برای سناریوهای مختلف کنترل پنوماتیک است. نیروی کنترلی شیر مکانیکی ساختار پیستونی M3 تحت تأثیر فشار کاری قرار نمی گیرد. پایدار، قابل اعتماد و بادوام، مناسب برای محیط های کاری پایدار طولانی مدت، مانند کنترل پنوماتیک در خطوط تولید خودکار مانند خطوط مونتاژ و خطوط بسته بندی.
نماد:
کد سفارش
M3
PM
210
06
R
سری
نوع دکمه
کد
اندازه پورت
رنگ دکمه

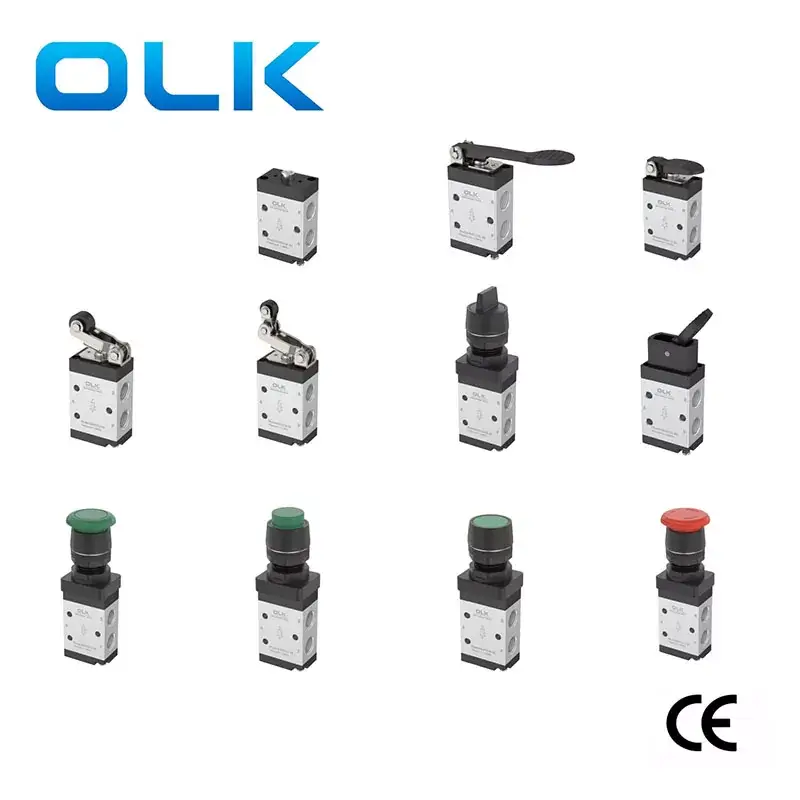

M3: Mseries 2 position 3 way

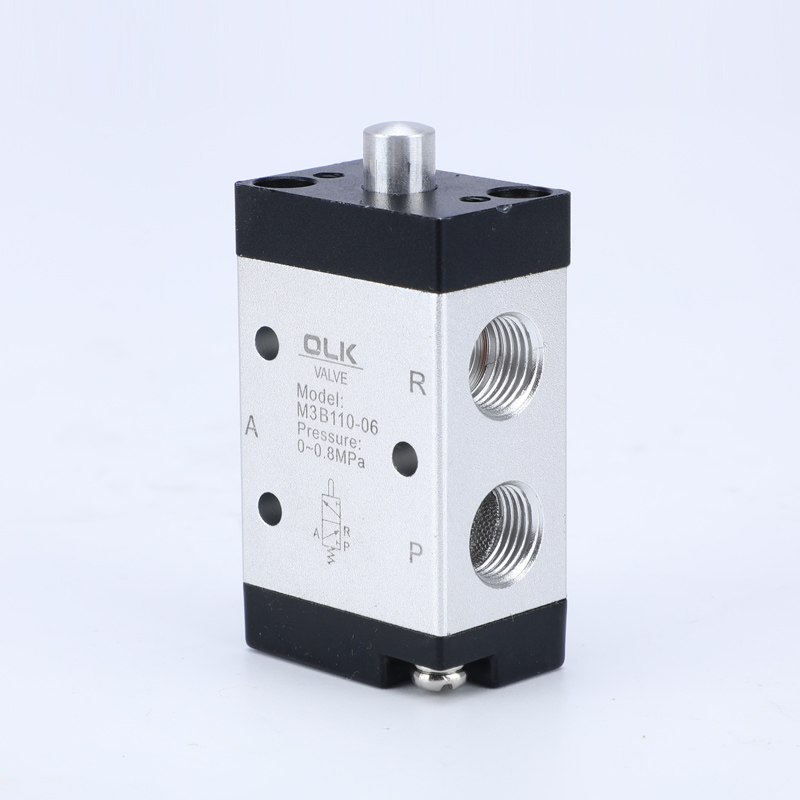

B: نوع پایه (M3B)
تک کنترل سری 110:110
100:06:G1/8
PL: قرمز

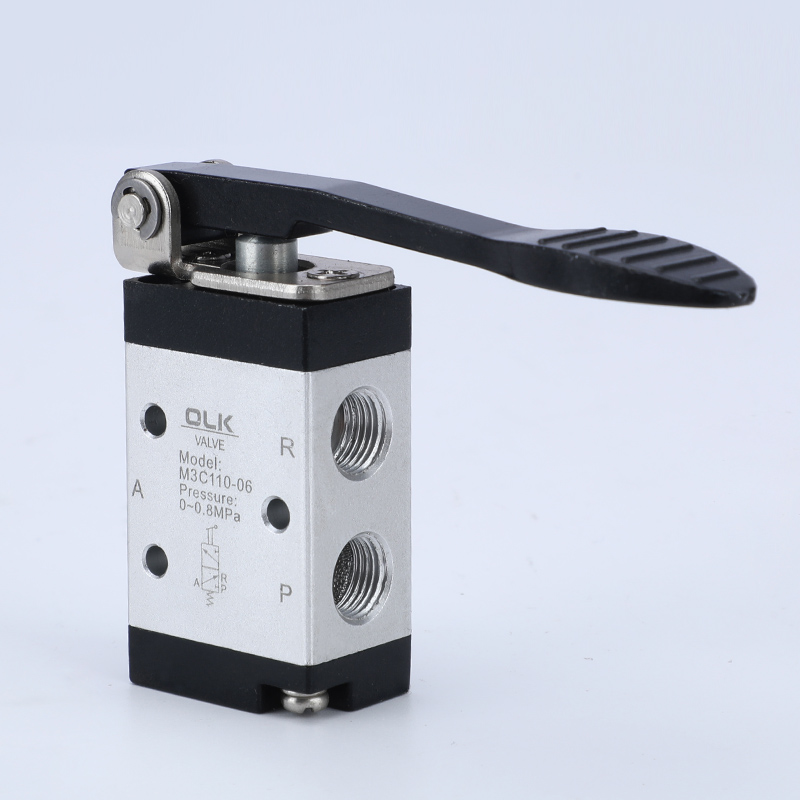

C: نوع دسته بلند (M3C)
سری 210:210 تک کنترل
200:06:G1/8
PP/PF/PM/HS:قرمز سبز سیاه

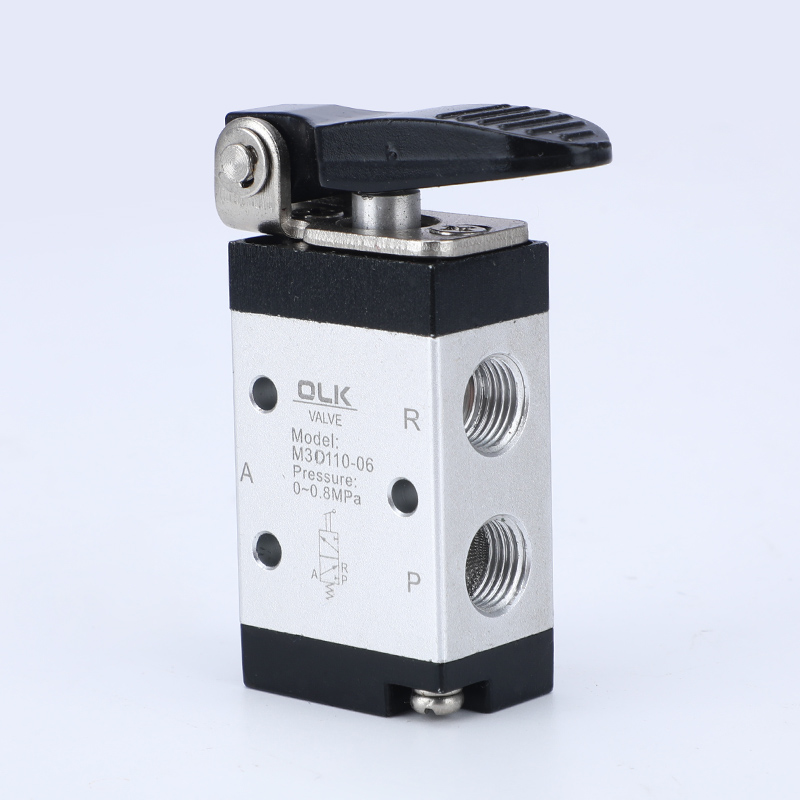

D: نوع دسته کوتاه (M3D)
200:08:G1/4

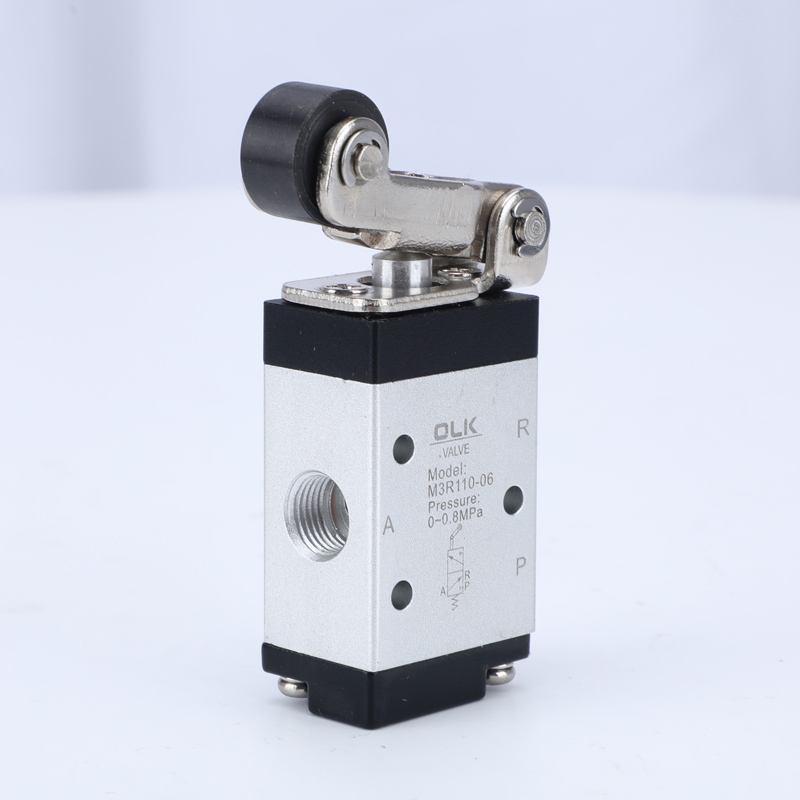

R: نوع اهرم غلتکی (M3R)

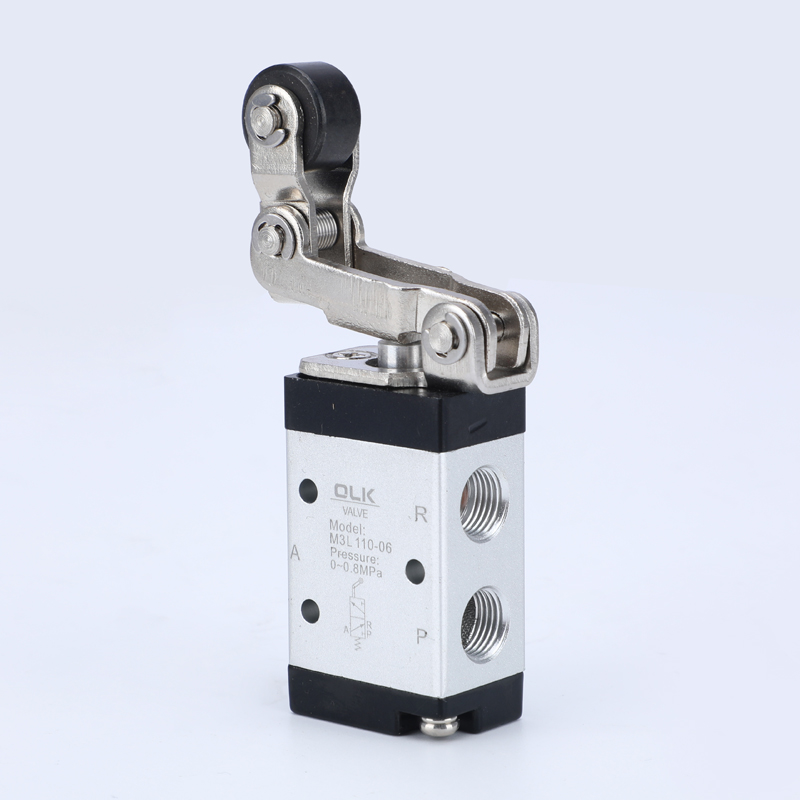

L: نوع اهرم غلتکی یک طرفه (M3L)

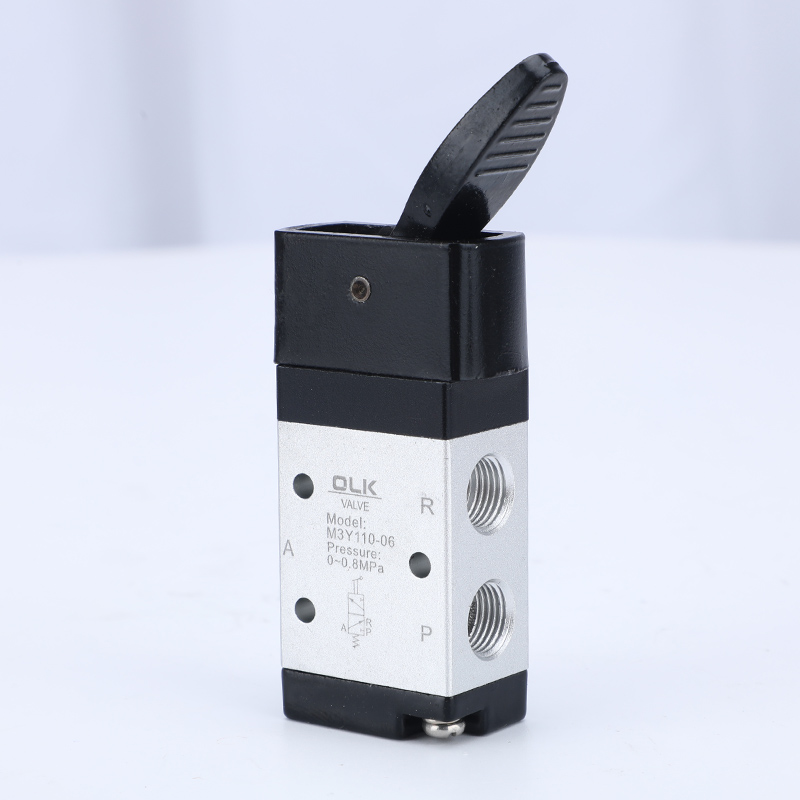

Y: نوع بازوی راکر (M3Y)

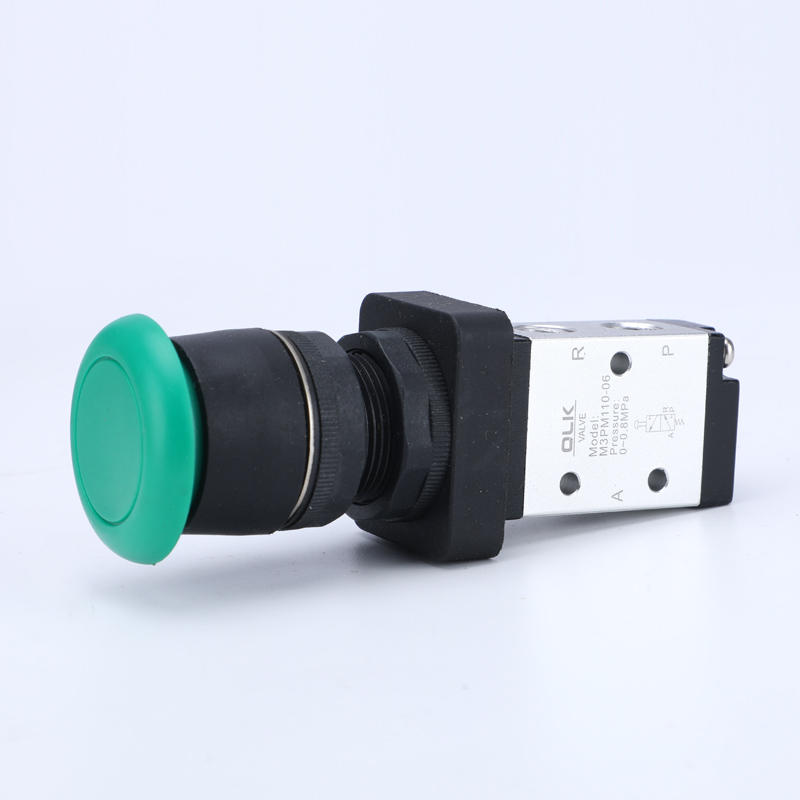

PM: نوع دکمه سر قارچ (M3PM)
PP: نوع دکمه سر برافراشته (M3PP)

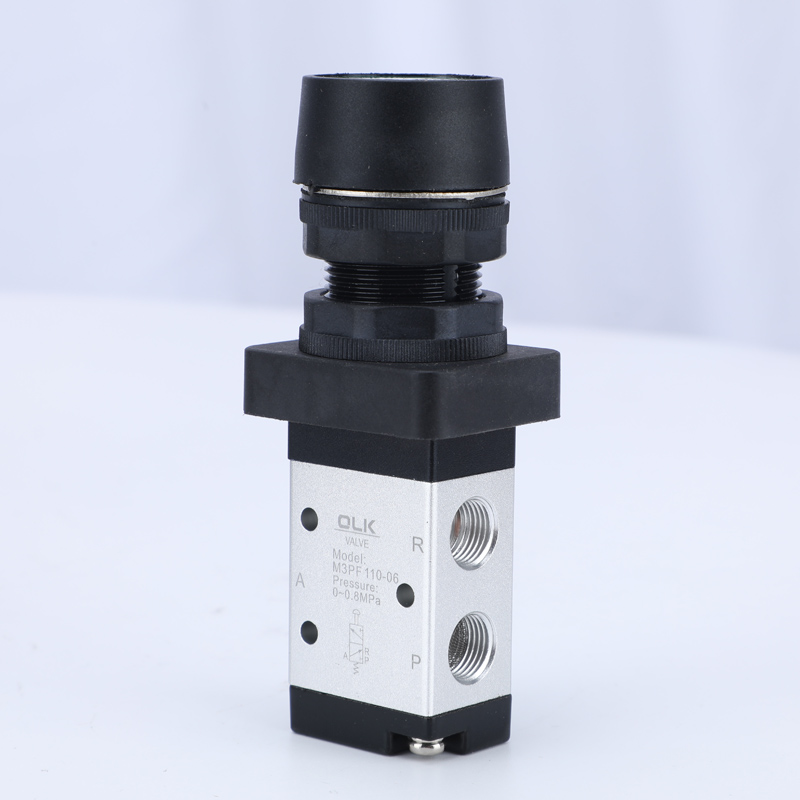

PF: نوع دکمه سر تخت (M3PF)

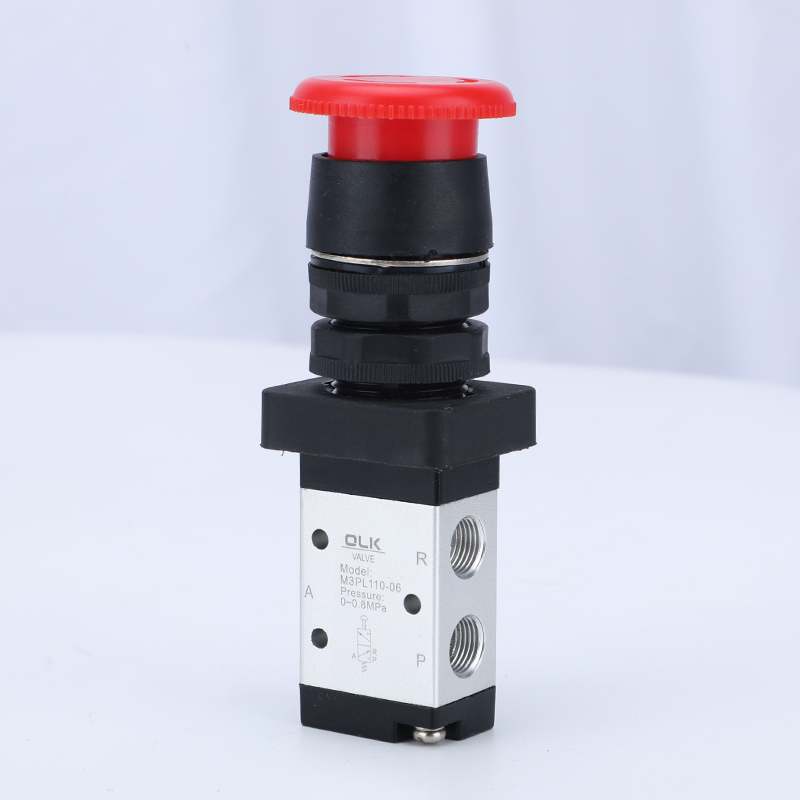

PL: نوع دکمه ضربه ایست اضطراری (M3PL)
HS: نوع انتخابگر (M3HS)
1. درگاه اگزوز بر روی بدنه قرار گرفته است که نصب صدا خفه کن را برای کاهش صدا و آلودگی تسهیل می کند.
2. سری های M3B، M3R و M3L برای سوئیچینگ نیاز به نیروهای خارجی دارند که توسط مکانیسم های خارجی، مناسب برای تشخیص موقعیت یا سوئیچ های ضربه ای، ارائه می شود.
3. سری های M3C، M3D، M3Y، M3PF، M3PM، M3PP، و M3PLM3HS به صورت دستی با اشکال ساختاری مختلف سرهای کنترل برای استفاده راحت در شرایط مختلف کار می کنند.
4. ساختار نوع پیستونی، نیروی کنترل تحت تأثیر فشار کاری (یعنی بدون فشار برگشتی)، آب بندی حلقه داخلی، آب بندی عالی و سوئیچینگ انعطاف پذیر قرار نمی گیرد.
5. عدم نیاز به روغن کاری روغن.
6. نصب و استفاده راحت با نصب چند موقعیت.
7. سرهای کنترل سری M3C، M3D، M3Y، M3R و M3L از مواد فلزی برای عمر طولانی و قابلیت اطمینان بیشتر ساخته شده اند.
|
مدل |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
محیط کار |
هوا (فیلتر کردن از طریق صفحه فیلتر بیش از 40 میکرومتر) |
|||||||||||
|
حالت اکشن |
کنترل خارجی نوع عمل مستقیم |
|||||||||||
|
اندازه پورت |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
سطح مقطع موثر |
MINI |
05:2.5mm² (Cv=0.14) |
||||||||||
|
110 |
06:8.0mm² (Cv=0.45) |
|||||||||||
|
210 |
06:9.0mm² (Cv=0.5)؛ 0.8:12.0mm² (Cv=0.67) |
|||||||||||
|
موقعیت |
3/2 بندر |
|||||||||||
|
نیازی نیست |
||||||||||||
|
محدوده فشار |
0-1.0MPa (0-145psi) |
|||||||||||
|
فشار اثبات |
1.5 مگا پاسکال (215psi) |
|||||||||||
|
فشار بیداری |
'-20-70 ℃ |
|||||||||||
|
جنس بدنه |
آلیاژ آلومینیوم |
|||||||||||
موارد احتیاط
1) قسمت کنترل از پلاستیک مهندسی ساخته شده است و فقط عملیات دستی مجاز است. برای تعویض سوپاپ از ضربه فلزی استفاده نکنید.
2) سری های M3B، M3C، M3D، M3PM، M3PF و M3PP به طور خودکار بازنشانی می شوند. شیرهای دستی M3Y، M3HS و M3PL به صورت دستی تنظیم مجدد می شوند. پس از فشار دادن M3PL در موقعیت گنج، دستگیره چرخشی باید چرخانده شود تا تنظیم مجدد شود.
3) به حرکت معکوس توجه کنید. هنگامی که هر نیروی خارجی باعث معکوس شدن سوپاپ می شود، حرکت اصلی معکوس نباید از محدوده حرکت معکوس مشخص شده در جدول کورس کنترل تجاوز کند، در غیر این صورت باعث آسیب به بدنه شیر می شود.
4) شیر غلتکی یک طرفه M3L فقط می تواند در یک جهت سوئیچ کند (از راست به چپ ضربه بزند). ضربه نامعتبر در جهت دیگر (منحنی از چپ به راست).
5) ترکیب سر کنترل به صورت جداگانه قابل سفارش است.
