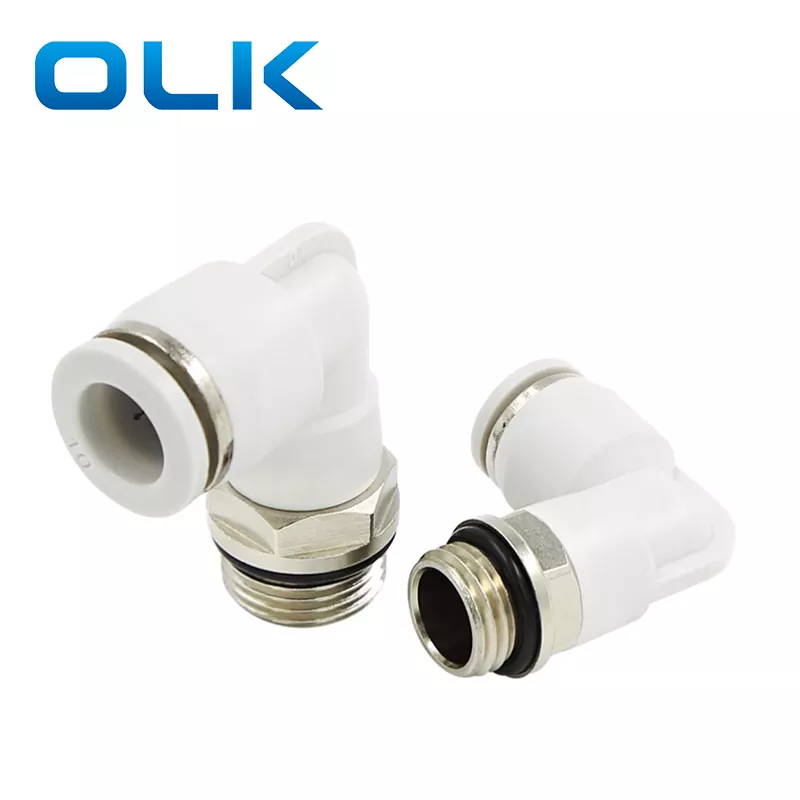

اتصالات لوله فشاری نر PL-G

کد سفارش

PL

8

--

G01

مدل

اندازه لوله (متریک)

نوع نخ (نخ لوله مستقیم 55 درجه)

4:4 میلی متر

01:G1/8

6:6 میلی متر

02:G1/4

8:8 میلی متر

03:G3/8

10:10 میلی متر

04:G1/2

12:12 میلی متر

14:14 میلی متر

16:16 میلی متر

مایع

هوا / آب (شرطی) / خلاء

فشار عملیاتی

0-1.0 مگاپاسکال

فشار خلاء

-100Kpa (10 Torr)

دمای عملیاتی

-10-60℃

مواد

نایلون (PA)، پلی اورتان (PU)

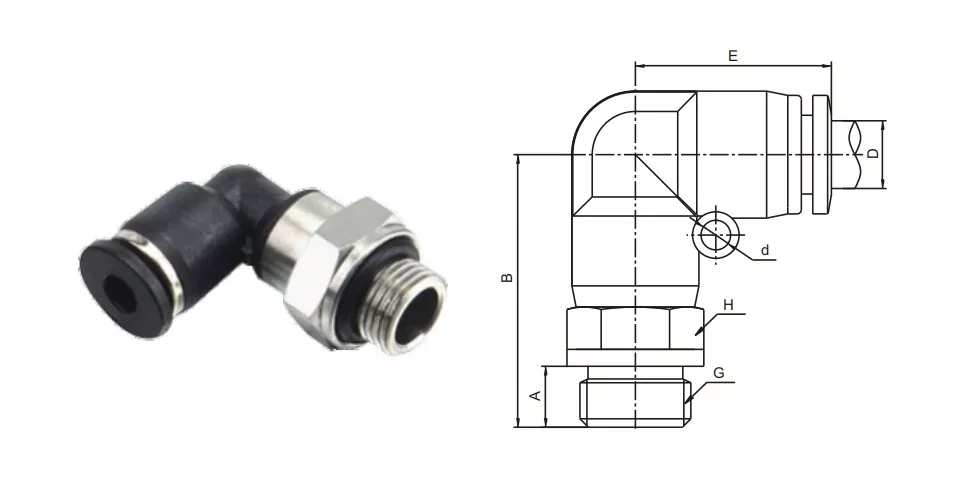

D

G

A

B

E

H

d

PL4-G01

4

G1/8

6

24

19.7

14

-

PL4-G02

G1/4

8

25

19.7

17

-

PL6-G01

6

G1/8

6

24

20.8

14

3.5

PL6-G02

G1/4

8

25

20.8

17

3.5

PL6-G03

G3/8

10

25

20.8

20

3.5

PL6-G04

G1/2

12

25

20.8

24

3.5

PL8-G01

8

G1/8

6

25

23.5

14

4.5

PL8-G02

G1/4

8

25

23.5

17

4.5

PL8-G03

G3/8

10

26

23.5

20

4.5

PL8-G04

G1/2

12

29

23.5

24

4.5

PL10-G01

10

G1/8

6

29

27.4

14

4.5

PL10-G02

G1/4

8

29

27.4

17

4.5

PL10-G03

G3/8

10

30

27.4

20

4.5

PL10-G04

G1/2

12

31

27.4

24

4.5

PL12-G02

12

G1/4

8

31

30.3

17

5

PL12-G03

G3/8

10

33

30.3

20

5

PL12-G04

G1/2

12

33

30.3

24

5

PL16-G03

16

G3/8

10

43

34

24

4

PL16-G04

G1/2

12

45

34

24

4

نام/نوع

توضیح ساختار رابط

آرنج کامپیوتر

اتصال لوله با زاویه 90 درجه خم می شود و انتهای دیگر به صورت داخلی رزوه می شود

PL آرنج

یک سر وارد شده و سر دیگر دارای رزوه خارجی 90 درجه است

زانو PV

هر دو انتها از نوع درج لوله هستند، با خمش 90 درجه
