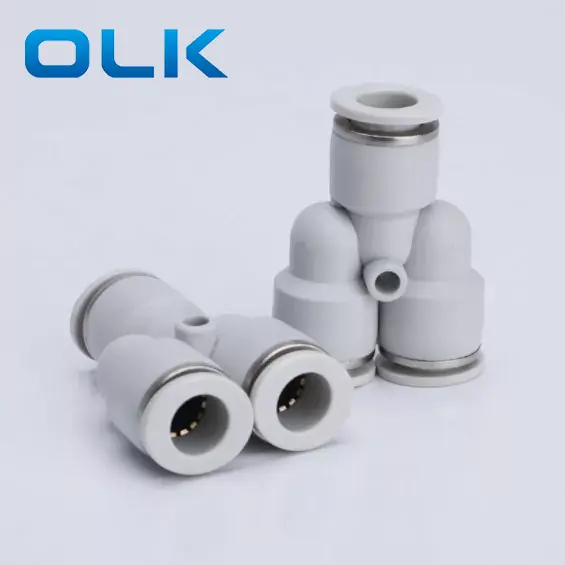

فشار Union y فشار در اتصالات لوله

پيشگاه

8

مدل

اندازه لوله (متریک)

مناسب سری PY

4: 4 میلی متر

6: 6 میلی متر

8: 8 میلی متر

10: 10 میلی متر

12: 12 میلی متر

14: 14 میلی متر

16: 16 میلی متر

مایع

هوا/آب (مشروط)/خلاء

فشار عملیاتی

0-1.0MPa

فشار

-100kPa (10 Torr)

دمای عملیاتی

-10-60

مادی

نایلون (PA) ، پلی اورتان (PU)

اتصالات لوله اینچ

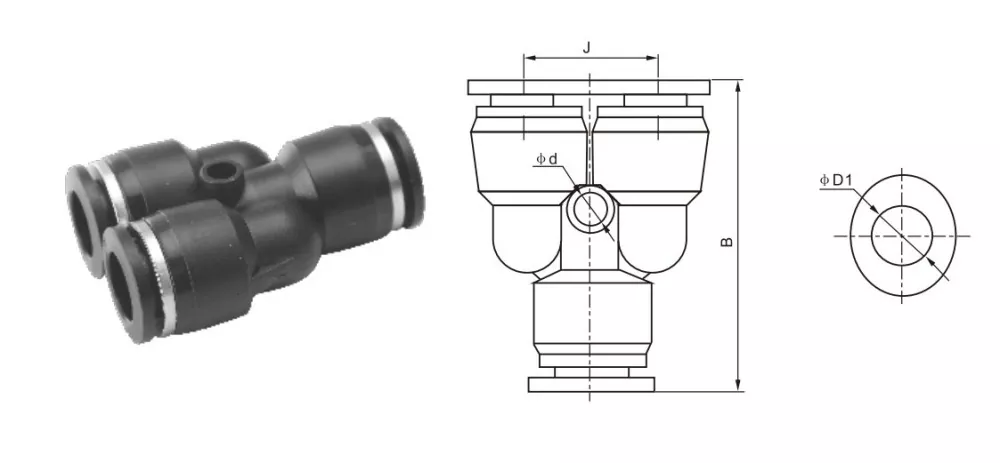

متناسب بودن متائول

φd

B

J

φd

PY5/32

py-4

4

38

11.6

2.5

py1/4

PY-6

6

39

13.3

3.5

py5/16

py-8

8

42.5

15.5

4.5

py3/8

PY-10

10

48

38.5

4.5

py1/2

PY-12

12

54

21.5

4

مرجع تبدیل اندازه نخ امپریال مشترک

اندازه امپراتوری

تقریبا متریک (MM)

فرمول تبدیل

1/8

3.2 میلی متر

1 ÷ 8 × 25.4 = 3.175

5/32

3.97 میلی متر

5 ÷ 32 × 25.4 = 3.97

1/4

6.35 میلی متر

1 ÷ 4 × 25.4 = 6.35

5/16

7.94 میلی متر

5 × 16 × 25.4 = 7.94

3/8

9.53 میلی متر

3 ÷ 8 × 25.4 = 9.53

1/2

12.7 میلی متر

1 ÷ 2 × 25.4 = 12.7
