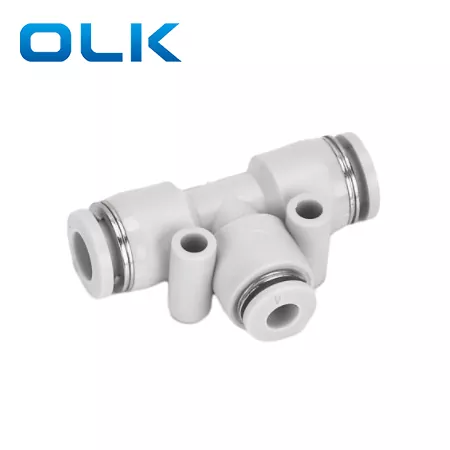

سری PEG یک اتصالات اتحادیه TEE کاهش دهنده است ، با D1 بزرگتر از D2 ، برای اتصال لوله های اصلی و شاخه ای از قطرهای مختلف طراحی شده است. اتصالات اتحادیه Tee Tee Tee Tee با یک سوراخ نصب کوچک برای نصب آسان و ایمن روی تجهیزات یا پانل ها ، صرفه جویی در فضای نصب همراه است.
D1 ＞ D2 ، مناسب برای اتصالات مختلف لوله
برای رفع سریع سوراخ نصب شده کوچک
طراحی آسان و کشش برای نصب سریع
به طور گسترده در سیستم های پنوماتیک و تجهیزات اتوماسیون استفاده می شود
|
گهواره |
8 |
- |
6 |
|
مدل |
اندازه لوله (متریک) |
|
اندازه لوله (متریک) |
|
اتصالات سری PEG |
4: 4 میلی متر |
|
4: 4 میلی متر |
|
|
6: 6 میلی متر |
|
6: 6 میلی متر |
|
|
8: 8 میلی متر |
|
8: 8 میلی متر |
|
|
10: 10 میلی متر |
|
10: 10 میلی متر |
|
|
12: 12 میلی متر |
|
12: 12 میلی متر |
|
|
14: 14 میلی متر |
|
14: 14 میلی متر |
|
|
16: 16 میلی متر |
|
16: 16 میلی متر |
|
مایع |
هوا/آب (مشروط)/خلاء |
|
فشار عملیاتی |
0-1.0MPa |
|
فشار |
-100kPa (10 Torr) |
|
دمای عملیاتی |
-10-60 |
|
مادی |
نایلون (PA) ، پلی اورتان (PU) |

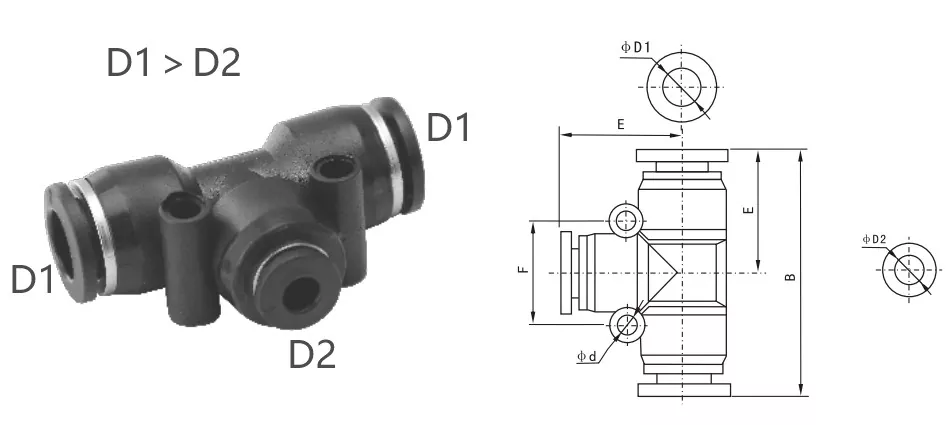

پارامترهای ابعاد طرح کلی متناسب اتحادیه PEG کاهش دهنده
|
لوله |
لوله متریک |
ϕd1 |
ϕd2 |
ب (میلی متر) |
E (میلی متر) |
F (میلی متر) |
ϕd (میلی متر) |
|
PEN1/4-5/32 |
pen6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
pen5/16-1/4 |
pen8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
PEN3/8-5/16 |
Pen10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
PEN1/2-3/8 |
pen12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
pen16-12 |
pen16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
PEN5/16-5/32 |
pen8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
PEN3/8-1/4 |
Pen10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
PEN1/2-5/16 |
pen12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
در اتصالات PE و اتصالات PEG چه تفاوتی دارد؟
اتصالات PE (اتحادیه مساوی TEE): هر سه لوله دارای قطر بیرونی یکسان هستند که برای اتصال سه لوله پنوماتیک با همان اندازه مناسب است.
اتصالات PEG (اتحادیه TEE کاهش دهنده): دو لوله جانبی بزرگتر از لوله مرکزی هستند که برای اتصال اندازه های مختلف لوله طراحی شده است.
