تنظیم خود قفل: دارای مکانیزم خود قفل فشاری است. پس از تنظیم فشار مورد نظر، به سادگی دکمه را فشار دهید تا قفل شود. این امر از تغییر فشار تنظیم شده در اثر ارتعاشات خارجی یا تماس تصادفی جلوگیری می کند.
زهکشی همه کاره: در هر دو گزینه تخلیه دستی و تخلیه خودکار برای مطابقت با شرایط عملیاتی مختلف موجود است. کاسه شفاف امکان نظارت آسان بر سطح آب را فراهم می کند.
گیج با دقت بالا: مجهز به فشارسنج با دقت بالا برای خوانش دقیق و واضح و نظارت بر زمان واقعی فشار سیستم.
جهت جریان را بررسی کنید: لطفاً جهت جریان هوا را قبل از نصب بررسی کنید! در بالای بدنه شیر علائم جهت جریان (پیکان یا IN/OUT) وجود دارد. برای نصب به شدت از این شاخص ها پیروی کنید. نصب برعکس باعث خرابی یا نشتی می شود.
تعمیر و نگهداری منظم: سطح آب کاسه را به طور مرتب بررسی کنید و در صورت استفاده از نوع تخلیه دستی آن را تخلیه کنید. روغن روانکار را در صورت کم بودن دوباره پر کنید (روغن توربین ISO VG32 توصیه می شود).
|
کد سفارش |
|||||
|
AC |
2000 |
- |
02 |
- |
D |
|
کد سری |
اندازه پوسته |
|
اندازه پورت: |
|
روش تخلیه |
|
AC：SMC نوع AC FRL Unit |
1000 |
|
M5: M5 |
|
خالی: تخلیه دستی |
|
|
2000 |
|
02:1/4 |
|
A: تخلیه فشار دیفرانسیل |
|
|
3000 |
|
03:3/8 |
|
D: تخلیه خودکار |
|
|
4000 |
|
04:1/2 |
|
|
|
|
5000 |
|
06:3/4 |
|
|
|
|
|
|
10:1 |
|
|
|
فشار اثبات |
1.5 مگاپاسکال (15.3 کیلوگرم بر سانتیمتر مکعب) |
|
حداکثر فشار کاری |
1.0Mpa (10.2kgf/cm³) |
|
دمای محیط و سیال |
5-60 درجه سانتیگراد |
|
دیافراگم فیلتر |
5 میکرومتر |
|
روغن |
ISOVG32 |
|
مواد جام |
کامپیوتر |
|
هود فنجانی |
AC1000-2000 (WIHTOUT) AC3000-5000 (WITH) |
|
محدوده تنظیم فشار |
AC1000: 0.05-0.7 Mpa (0.51-7.1 kgf/cm³) AC2000-5000: 0.05-0.085 Mpa (0.51-8.7 kgf/cm³) |
|
|
سری 2000 |
سری 3000 |
سری 4000 |
سری 5000 |
|
AW |
1/8 |
1/4 |
||
|
AC |
||||
|
BR |
1/4 |
- |
||
|
BFC |
- |
|||
ابتدا اتصالات را با نوار PTFE پیچیده و گیج فشار نصب کنید
2. جهت پیکان را دنبال کنید: سمت چپ ورودی هوا و سمت راست خروجی هوا است.
3. لوله های هوا را در دو انتها به اتصالات مربوطه وصل کنید
4. مهره تنظیم فشار را به سمت بالا بلند کنید و آن را بچرخانید تا فشار را تنظیم کنید. چرخش در جهت عقربه های ساعت جریان هوا را افزایش می دهد در حالی که چرخش در جهت خلاف جهت عقربه های ساعت جریان هوا را کاهش می دهد
5. فشار هوای مورد نظر را تنظیم کنید، سپس مهره تنظیم را به سمت پایین فشار دهید تا هوا قفل شود
6. در صورت نیاز به سوخت، پیچ روغن گیر را باز کنید
7. روغن نگهداری پنوماتیک یا روغن توربین را در ورودی روغن بریزید (اطمینان حاصل کنید که روغن پنوماتیک از خط سطح روغن نشان داده شده در فنجان تجاوز نکند)
8. پس از پر کردن روغن بادی، مهره را با آچار آلن سفت کنید
9. عرضه روغن را با چرخش تنظیم کنید: در جهت عقربه های ساعت جریان روغن را افزایش می دهد، در خلاف جهت عقربه های ساعت آن را کاهش می دهد.
|
نوع تخلیه |
اصل کار |
محیط کاربردی |
مزایا |
معایب |
|
تخلیه دستی |
آب انباشته شده در کاسه فیلتر با چرخش دستی یا فشار دادن شیر تخلیه در فواصل زمانی معین تخلیه می شود. اینکه زهکشی کامل است یا نه، کاملاً به عملیات دستی بستگی دارد. |
سیستم ها یا کاربردهای ساده با نیازهای زهکشی نادر. |
ساختار ساده، نرخ شکست کم، بدون نیاز به تعمیر و نگهداری اضافی. |
متکی به عملیات دستی؛ به راحتی فراموش کردن تخلیه تجمع بیش از حد آب ممکن است بر عملکرد فیلتراسیون تأثیر بگذارد. |
|
تخلیه فشار دیفرانسیل |
از اختلاف فشار قبل و بعد از فیلتر استفاده می کند. هنگامی که تجمع میعانات افزایش می یابد و اختلاف فشار به مقدار از پیش تعیین شده می رسد، تخلیه به طور خودکار باز می شود. پس از بازگشت دیفرانسیل فشار به حالت عادی، دوباره بسته می شود. فقط زمانی کار می کند که فشار و جریان هوا وجود داشته باشد. |
محیط هایی با تامین هوای پایدار و شرایط عملیاتی ساده، که در آن عملیات دستی راحت نیست. |
بدون نیاز به منبع تغذیه زهکشی خودکار، قابل اطمینان تر از تخلیه دستی. |
به فشار هوای پایدار نیاز دارد. عملکرد زهکشی در هنگام خاموش شدن طولانی مدت یا زمانی که اختلاف فشار وجود ندارد محدود می شود. |
|
تخلیه خودکار |
از مکانیزم شناور یا تایمر استفاده می کند. هنگامی که میعانات به سطح معینی می رسد، تخلیه به طور خودکار باز می شود |
خطوط و سیستم های تولید خودکار با نیازهای کیفیت هوای فشرده بالا. |
عملکرد به موقع و پایدار زهکشی. |
هزینه نسبتا بالاتر |

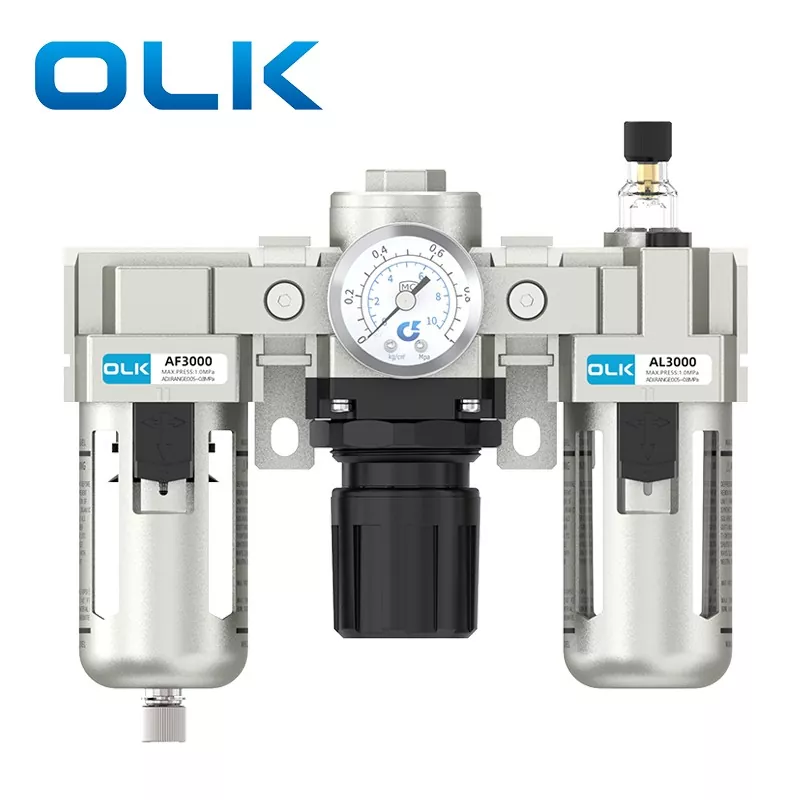

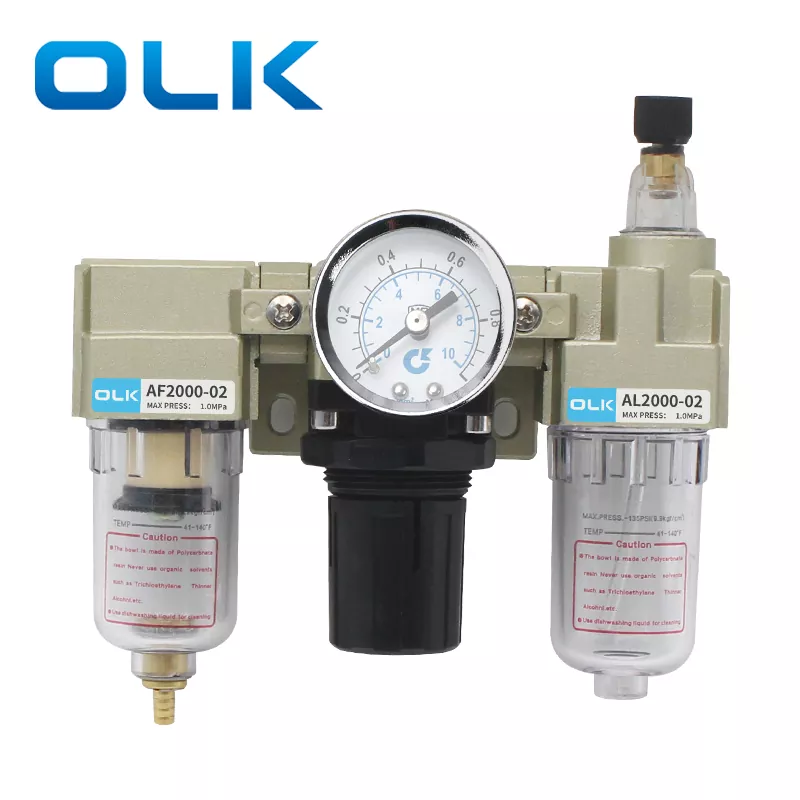

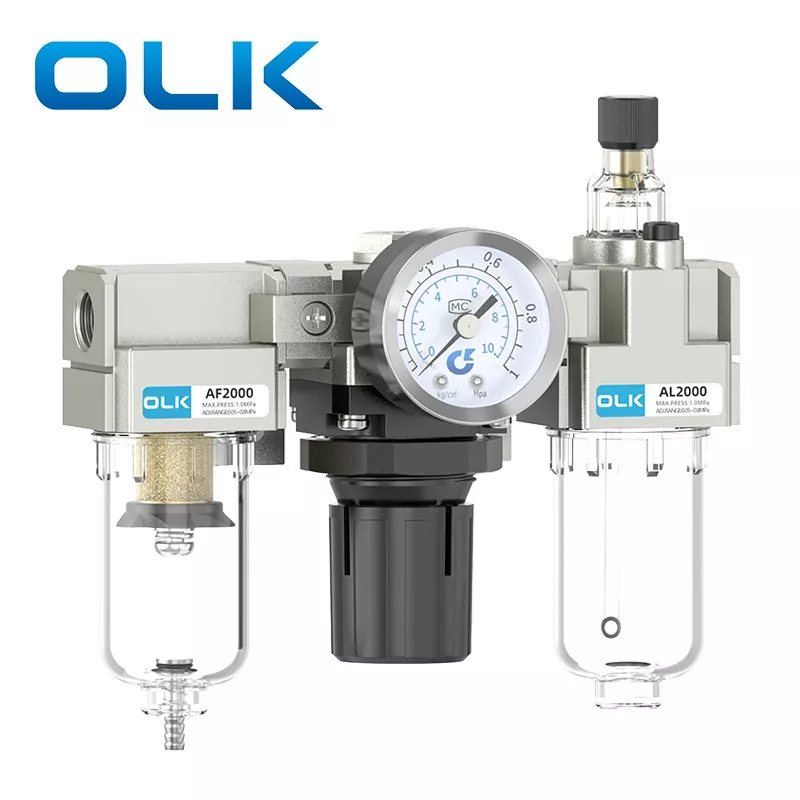

چرا به آن AC FRL می گویند؟
AF (فیلتر هوا) + AR (شیر تنظیم فشار) + AL (روغن کننده مه روغن) = واحد سه گانه AC
روش اتصال توصیه شده
کمپرسور هوا -- پردازنده منبع هوا -- جزء کنترل -- محرک
اگر روکش محافظ لیوان پلاستیکی اغلب به راحتی می شکند، چه کاری باید انجام دهم؟
برخی از مشتریان اغلب متوجه می شوند که لیوان های پلاستیکی نه به دلیل فشار بلکه به دلیل مواد ترک می کنند. لیوان های پلاستیکی در برابر محیط های خاصی مقاوم نیستند و لیوان های فلزی را جایگزین بهتری در شرایط خاص می کند
چگونه طول عمر سیلندرهای شیر برقی را افزایش دهیم؟
استفاده از فیلتر می تواند رطوبت و ناخالصی ها را از هوا حذف کند و به طور موثر آسیب اصطکاک به پیستون ها و رینگ های آب بندی را کاهش دهد. برای افزودن روغن توربین می توان از یک روان کننده استفاده کرد که سپس توسط هوا برای روانکاری پیستون سیلندر و رینگ های آب بندی حمل می شود. تنظیم کننده فشار می تواند فشار هوای ورودی را تنظیم کند و کارایی کار را بیشتر بهبود بخشد
عنصر فیلتر برای OLK از چه ماده ای ساخته شده است؟
OLK از عناصر فیلتر مسی با دقت فیلتر 25 میکرومتر استفاده می کند، در حالی که عناصر فیلتر الیافی معمولی دقت فقط 5 میکرومتر دارند. عناصر فیلتر با دقت بالا می توانند به طور موثر ناخالصی ها و رطوبت را از گاز حذف کنند و اطمینان حاصل کنند که هوای خروجی خشک و عاری از آلودگی است.
