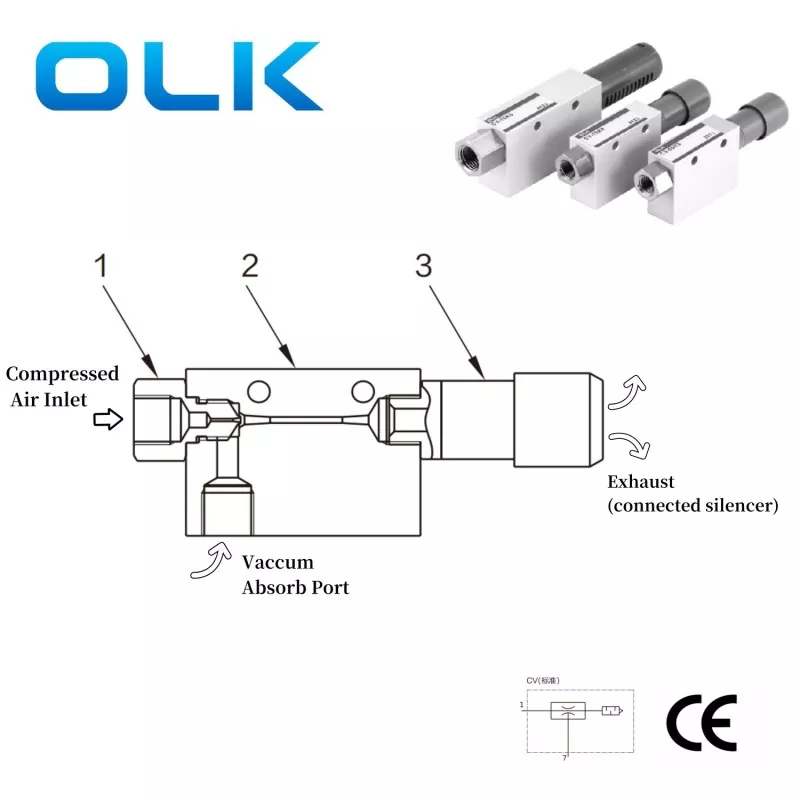

از ژنراتورهای خلاء CV Ouleikai (OLK) برای تأمین محیط خلاء مورد نیاز برای نازل یا وسایل مکش استفاده می شود. درگاه ورودی باید به هوای فشرده متصل شود ، در حالی که فنجان مکش به درگاه خلاء وصل شده است. هنگامی که هوای فشرده شده از درگاه ورودی به درگاه اگزوز جریان می یابد ، خلاء در درگاه خلاء ایجاد می شود. از این نیروی خلاء می توان برای چسبیدن به اشیاء ، دستیابی به وظایفی مانند رفع یا پشتیبانی استفاده کرد و از این طریق کارایی عملیاتی در تولید صنعتی را بهبود بخشید.

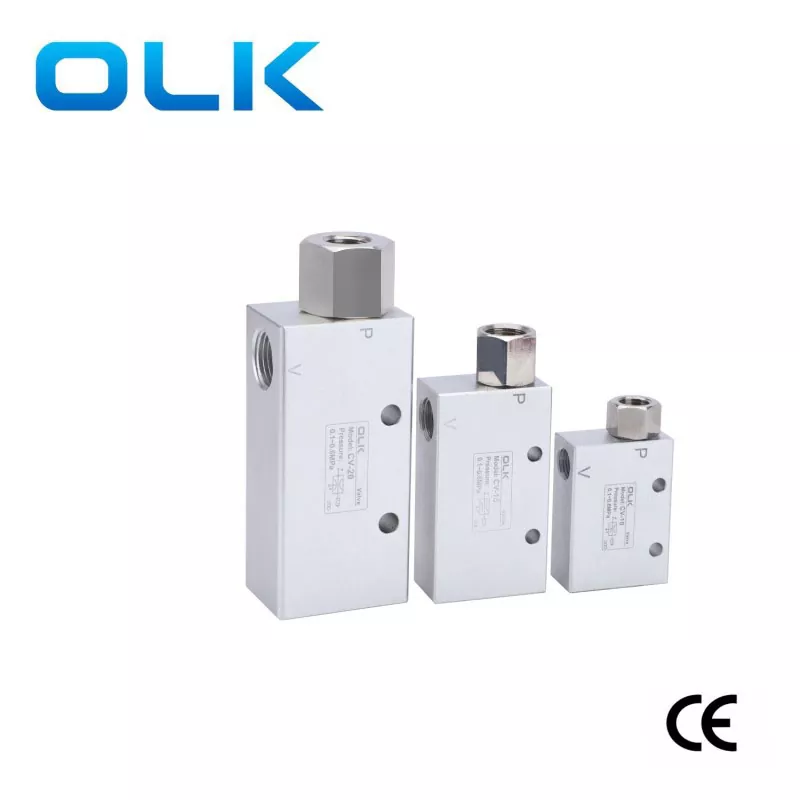

ژنراتورهای خلاء OLK CV دارای یک ساختار ساده و عمر طولانی هستند.
ویژگی های ژنراتور خلاء سری CV:
1.A ژنراتور خلاء که از هوای فشرده شده برای تشکیل خلاء استفاده می کند ، می تواند در ترکیب با یک مکنده خلاء به مواد حمل و نقل استفاده شود.
ژنراتورهای 2.VACUUM با طیف گسترده ای از انواع و عملکرد برای برآورده کردن نیازهای برنامه شما. سری CV ژنراتور خلاء صفحه است.
| کد سفارش |
||||
| CV | - | 10 | H | S |
| تولید کننده خلاء سری CV |
|
قطر نازل (اندازه دهانه) | فشار خلاء رسید | فشار عرضه هوای دارای امتیاز |
|
|
|
10: φ1.0 | H: -88kpar نوع فشار | S: 5 بار |
|
|
|
15: φ1.5 |
|
|
|
|
|
20: φ2.0 |
|
|

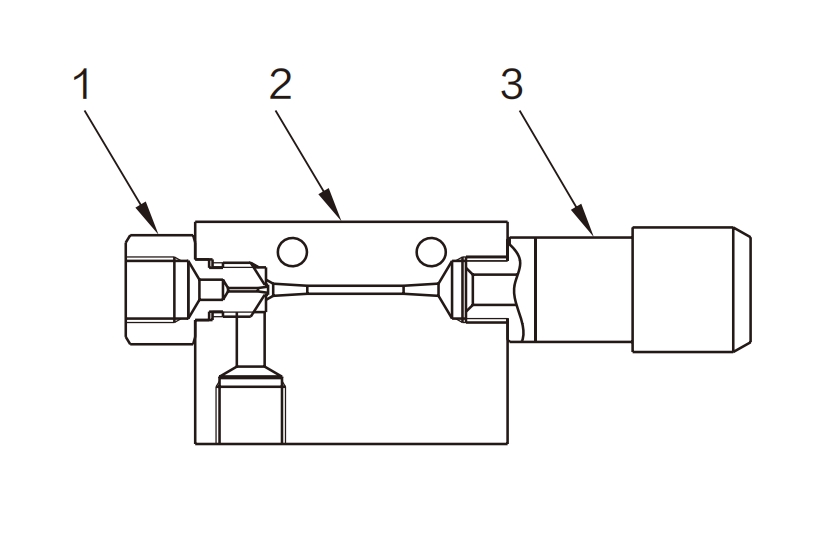

| نه | نام | مادی |
| 1 | بندر عرضه | برنج |
| 2 | بدنه | الومینیوم |
| 3 | خاموش کننده | پوم |
|
واسطه کار |
هوای فشرده شده بدون روغن |
|
دامنه فشار کار MPA (PSI) |
0.1 ~ 0.6 |
|
دمای کار درجه سانتیگراد |
60 ~ 60 (یخ نکنید) |

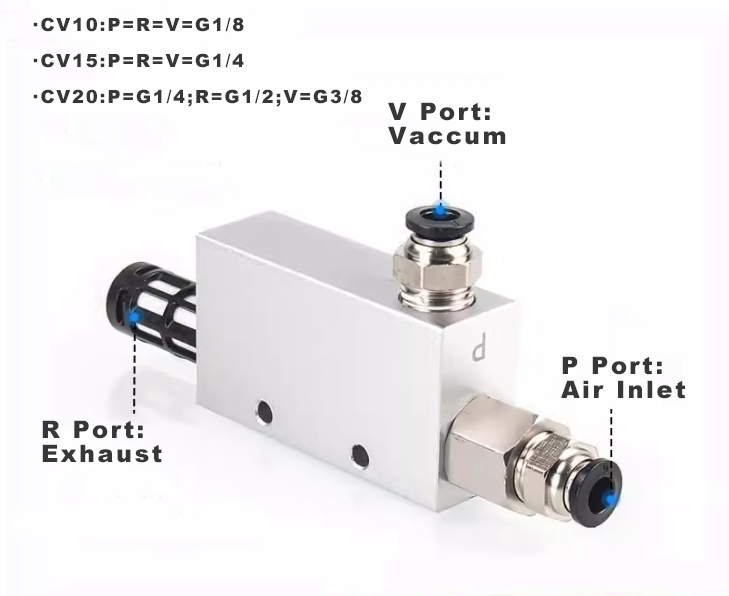

| مدل | A | B | C | D | E | F | G | H | I | بندر J/V: خلاء | K | بندر L/P: ورودی هوا | O | P | پورت Silencer/R: اگزوز |
| CV10 | 45 | 33 | 16 | 10 | 8 | 14 | 20 | 4.5 | φ4.2 | G1/8 | 10 | G1/8 | 14 | 90 | G1/8 |
| cv15 | 64 | 35 | 20 | 11 | 10 | 20 | 25 | 5 | φ4.5 | G1/4 | 15 | G1/4 | 17 | 123.5 | G1/4 |
| cv20 | 85 | 40 | 30 | 15 | 13 | 28 | 32 | 7 | φ6 | G3/8 | 20 | G1/4 | 17 | 165.5 | G1/2 |
|
مدل |
قطر نازل میلی متر |
MPA فشار دارای امتیاز |
جریان مکش r/min (ANR) |
رسیدن به فشار خلاء KPA |
میزان جریان مصرف هوا R/min (ANR) |
N.W (G) |
|

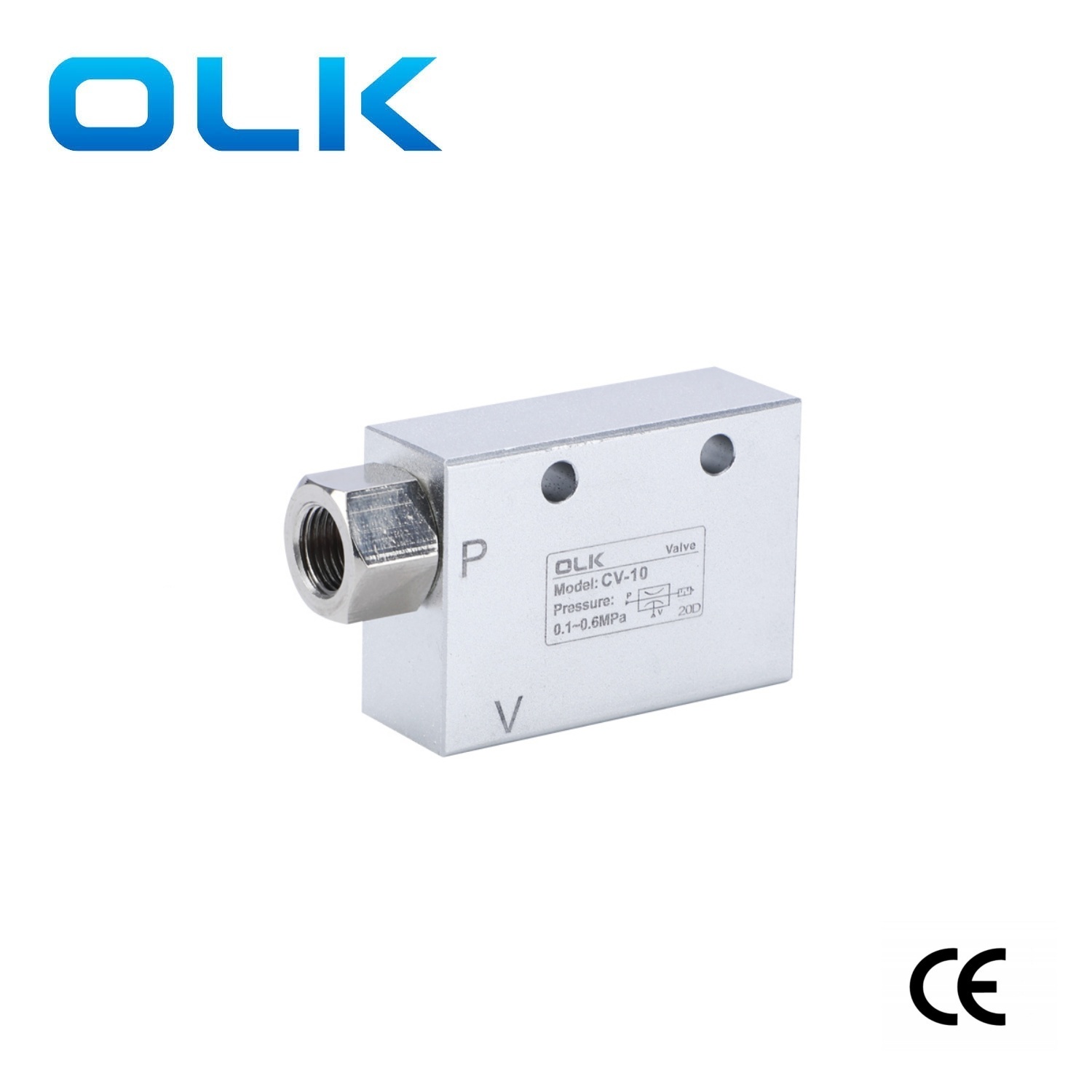

CV-10HS |
1 |
0.5 |
27 |
-0.92 |
44 |
80 |
|

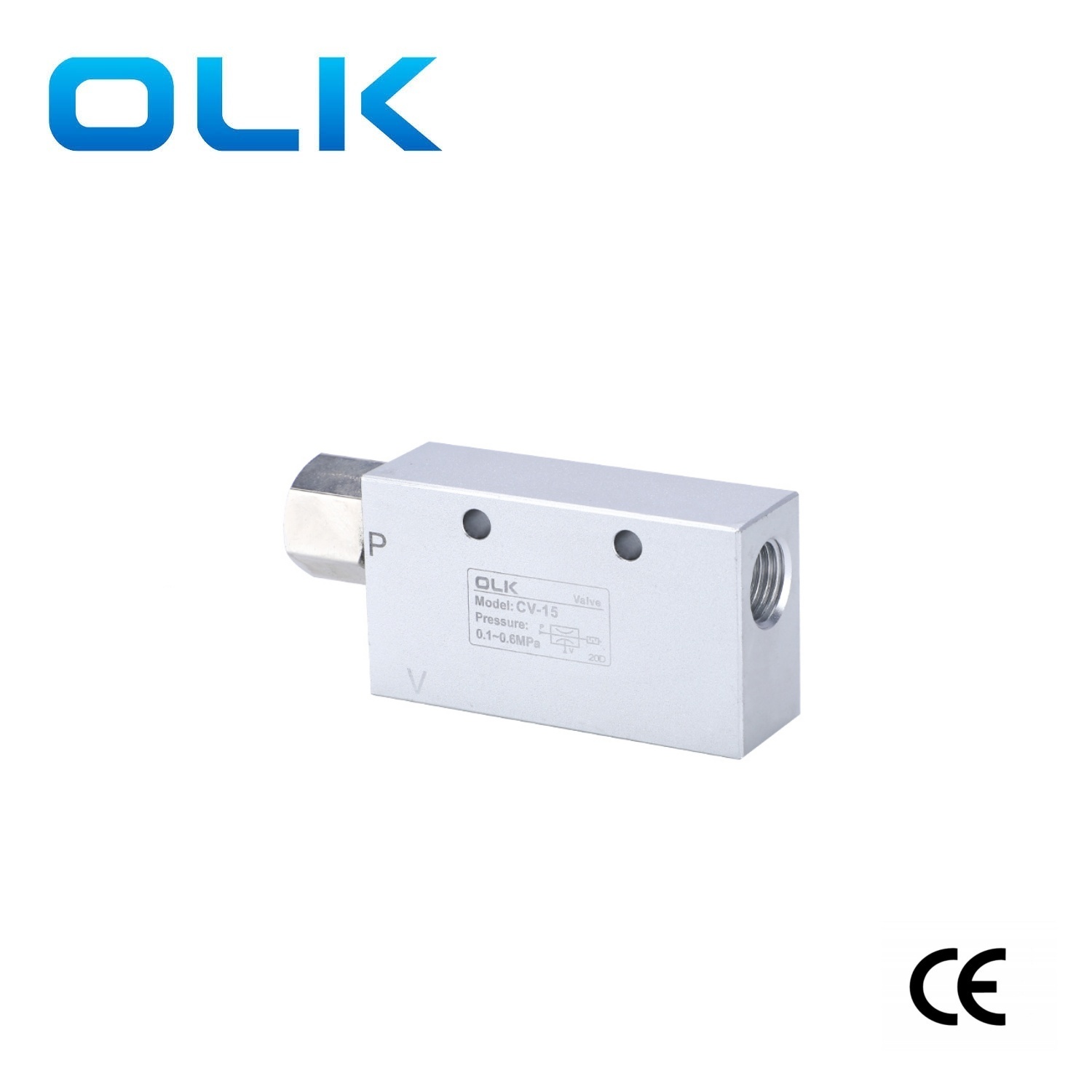

CV-15HS |
1.5 |
0.5 |
63 |
-0.92 |
100 |
140 |
|
CV-20HS |
2 |
0.5 |
110 |
-0.92 |
180 |
350 |
اقدامات احتیاطی برای ژنراتور خلاء CV
1. سرعت جریان ژنراتور باید به درستی انتخاب شود.
اگر سرعت جریان خیلی بزرگ باشد و مناسب نباشد ، اختلاف فشار خلاء بین "مکش روی" و "مکش" مشخص نخواهد بود.
این ممکن است باعث شود که سوئیچ خلاء به درستی کار نکند.
دریچه های منطق خلاء نیز ممکن است همین مشکل را داشته باشند. لطفاً توجه ویژه ای داشته باشید و به یادداشت های مربوطه که قبلاً به اشتراک گذاشته شده است مراجعه کنید.
2. تأمین هوا به ژنراتور خلاء باید خشک و تمیز باشد.
بین درگاه خلاء و فنجان مکش ، در صورت لزوم باید فیلتر خلاء نصب شود.
در آب و به خصوص روغن مکش نکنید ، زیرا این ممکن است نازل را مسدود کند.
خروجی خاموش کننده نباید مسدود شود.
اگر لوله اگزوز را گسترش دادید ، لطفاً در نظر بگیرید که اگزوز ضعیف ممکن است باعث کاهش فشار خلاء شود.
3. گاهی اوقات سیستم خلاء یک لوله منفجر را به هم وصل می کند تا به جام مکش کمک کند تا قطعه کار را به سرعت آزاد کند.
در این حالت ، لطفاً اطمینان حاصل کنید که فشار و جریان منفجر خیلی زیاد نیست.
اگر خیلی زیاد باشد ، ممکن است پیستون تشخیص فشار را از بین ببرد و باعث شکست ژنراتور شود.
تفاوت بین ژنراتور خلاء و پمپ خلاء چیست؟
یک پمپ خلاء فشار منفی را در درگاه مکش ایجاد می کند و مستقیماً به جو خسته می شود. با حفظ اختلاف فشار زیاد بین ورودی و خروجی ، گاز را از بین می برد.
یک ژنراتور خلاء از جریان هوای فشرده شده برای ایجاد خلاء استفاده می کند.
برای ژنراتور خلاء CV چه لوازم جانبی لازم است؟
یک خاموش کننده و دو اتصالات
چرا پارامتر نیروی مکش جداگانه وجود ندارد؟
نیروی مکش هم به سطح خلاء ژنراتور و هم اندازه فنجان مکش بستگی دارد.
فرمول: فشار × منطقه = نیرو.
اندازه فنجان مکش ثابت است ، اما سطح خلاء با ژنراتور و سرعت جریان تغییر می کند. لطفاً برای جزئیات بیشتر به توضیحات پارامتر مراجعه کنید.
چرا حداکثر خلاء نمی توان به آن رسید؟
اگر جریان مکش خیلی کوچک باشد ، نمی تواند بر نشت غلبه کند و باعث کاهش فشار می شود. همچنین ممکن است به دلیل تأمین هوا کافی به ژنراتور باشد.
اگر ژنراتور از قبل به حداکثر خلاء برسد اما مکش هنوز ضعیف است ، ممکن است جام مکش خیلی کوچک باشد. جایگزینی ژنراتور در این حالت مکش را افزایش نمی دهد.
کدام ژنراتور خلاء مکش قوی تری دارد؟
یک ژنراتور خود پارامتر "نیروی مکش" ندارد ، فقط حداکثر سطح خلاء است.
حداکثر خلاء برابر با خلاء واقعی نیست. تفاوت واقعی بین مدل ها سرعت جریان خلاء است.
نیروی مکش = خلاء × منطقه فنجان مکش. این ترکیب ژنراتور و جام مکش است که مکش را تعیین می کند.
اگر سرعت جریان خلاء یک ژنراتور برای کاربرد خیلی کم باشد ، سطح خلاء کاهش می یابد و مکش کافی نخواهد بود. در این صورت ، شما باید انتخاب کنید
|
قسمت |
پمپ خلا |
دستگاه خلاء |
|
حداکثر خلاء |
حداکثر 101.3 kPa (می تواند همزمان به حداکثر مقدار برسد) |
حداکثر 88 kPa (نمی تواند به طور همزمان به حداکثر مقدار برسد) |
|
سرعت جریان مکش |
بسیار بزرگ |
بزرگ نیست |
|
ساختار |
پیچیده |
ساده |
|
حجم |
بزرگ |
خیلی کوچک |
|
وزن |
سنگین |
خیلی سبک |
|
زندگی |
با قطعات متحرک ؛ نسبتاً طولانی |
بدون قطعات متحرک ؛ طول عمر طولانی |
|
مصرف برق |
نسبتاً زیاد |
نسبتاً زیاد |
|
قیمت |
عالی |
کم |
|
نصب |
ناراضی |
راحت |
|
نگهدار |
الزام |
لازم نیست |
|
ادغام با لوازم جانبی |
سخت |
آسان |
|
تولید خلاء و آزادی |
آهسته |
سریع |
|
پالس فشار خلاء |
با ضربان ، مخزن خلاء مورد نیاز است |
بدون نبض ، مخزن خلاء مورد نیاز نیست |
|
قسمتهای کاربردی |
مناسب برای عملکرد مداوم و جریان بالا. برای شروع/توقف مکرر مناسب نیست. بهترین برای استفاده متمرکز |
نیاز به تأمین هوای فشرده دارد. مناسب برای عملیات کم جریان متناوب ؛ بهترین برای استفاده توزیع شده ؛ برای دستیابی به مقاومت در برابر گرما و مقاومت در برابر خوردگی می توان مواد را اصلاح کرد |
