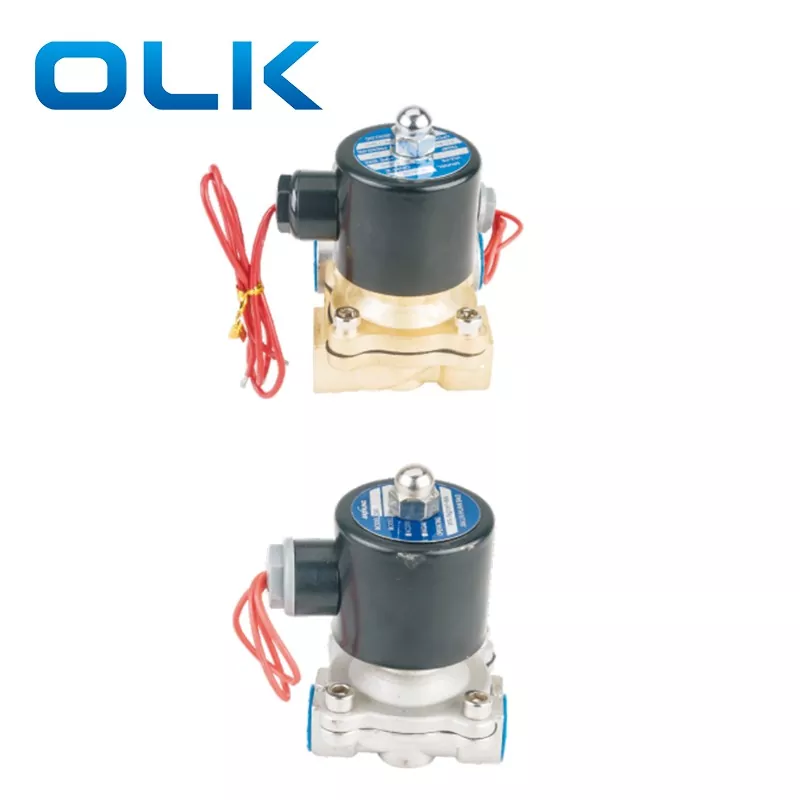

شیر برقی پنوماتیک دو طرفه 2 واتی که معمولاً بسته است دارای طراحی مستقیم است که با بدنه شیر ماشینکاری شده دقیق، سیم پیچ با کارایی بالا، پیستون فولاد ضد زنگ و اجزای آب بندی قابل اعتماد ساخته شده است. این سری شامل دو نوع جریان است: یک مدل جریان کوچک برای سیستم های استاندارد و یک مدل جریان بزرگ برای کنترل سیال با ظرفیت بالا.
شیر برقی پنوماتیک دو طرفه 2 واتی که معمولاً بسته است دارای طراحی مستقیم است که با بدنه شیر ماشینکاری شده دقیق، سیم پیچ با کارایی بالا، پیستون فولاد ضد زنگ و اجزای آب بندی قابل اعتماد ساخته شده است. این سری شامل دو نوع جریان است: یک مدل جریان کوچک برای سیستم های استاندارد و یک مدل جریان بزرگ برای کنترل سیال با ظرفیت بالا.
با دامنه کاربرد گسترده و ایمنی عملیاتی بالا، شیر 2W معمولاً برای کنترل مایعات در فضای باز، تنظیم جریان با تایمرها یا ابزارهای کنترلی و سیستم های کلی مایع آب-هوا استفاده می شود و عملکرد پایدار و راحت را در تنظیمات مختلف پنوماتیک و سیالات کنترل می کند.
این شیر که برای کنترل رسانههایی مانند مایعات، گازها و روغنهای سبک (≤20CST) مناسب است، دارای ساختاری با عملکرد مستقیم با باز شدن فشار صفر، ظرفیت جریان بالا و قابلیت اطمینان عالی است. بدنه دریچه از برنج (فور فورج گرم) ساخته شده است. این سری انواع مختلفی را ارائه می دهد که به شما امکان می دهد بر اساس نیازهای کنترلی مناسب را انتخاب کنید.
هنگام طراحی طرح کنترل، تا حد امکان نوع معمولی بسته (NC) را ترجیح دهید. اگر نیاز است که شیر برقی برای مدت طولانیتری باز بماند و برای مدت کوتاهتری ببندد، نوع معمولی باز (NO) را انتخاب کنید.
اگر سیال حاوی ناخالصی باشد، باید یک فیلتر (با اندازه مش 260) قبل از شیر نصب شود.
جهت مشخص شده روی بدنه شیر باید با جهت جریان متوسط مطابقت داشته باشد
نماد:
① اندازه سوراخ کوچک - کد مدل سری 2W (1.2mm-4mm)
|
کد سفارش |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
مدل |
اندازه دهانه (میلی متر) |
|
اندازه پورت |
ولتاژ |
مواد مهر و موم |
|
2W: 2 حالته 2 طرفه، اقدام مستقیم |
012:1.2 میلی متر |
|
M4: M4X0.7 |
DC12 |
خالی: NBR |
|
2WH: 2 حالته 2 طرفه، عمل مستقیم (نوع فشار بالا) |
020:2 میلی متر |
|
06:1/8 |
DC24 |
E:EPDM (برای بخار) |
|
2S: فولاد ضد زنگ 2 حالته 2 طرفه، عمل مستقیم |
025:2.5 میلی متر |
|
08:1/4 |
AC24V 50HZ/60HZ |
V: VITION (برای دمای بالا و خلاء) |
|
2SH: فولاد ضد زنگ 2 حالته 2 طرفه، عمل مستقیم (نوع فشار بالا) |
040:4 میلی متر |
|
10:3/8 |
AC110V 50HZ/60HZ |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC380V 50HZ/60HZ |
|
② اندازه روزنه بزرگ - کد مدل سری 2W (16mm-50mm)
|
کد سفارش |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
مدل |
اندازه دهانه (میلی متر) |
|
اندازه پورت |
ولتاژ |
مواد مهر و موم |
|
2W: 2 حالته 2 طرفه، اقدام مستقیم |
160:16 میلی متر |
|
10:3/8 |
DC12 |
خالی: NBR |
|
2S: فولاد ضد زنگ 2 حالته 2 طرفه، عمل مستقیم |
200:20 میلی متر |
|
15:1/2 |
DC24 |
V: VITION (برای دمای بالا و خلاء) |
|
|
250:25 میلی متر |
|
20:3/4 |
AC24V 50HZ/60HZ |
|
|
|
350:35 میلی متر |
|
25:1'' |
AC110V 50HZ/60HZ |
|
|
|
400:40 میلی متر |
|
35:1-1/4'' |
AC220V 50HZ/60HZ |
|
|
|
500:50 میلی متر |
|
40:1-1.2'' |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2'' |
|
|
|
مدل |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
مدل جایگزین |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
2SH020-10 |
|
رسانه ها |
هوا، آب، نفت، گاز |
هوا، آب، نفت |
||||
|
نوع عملیات |
بازیگری مستقیم |
|||||
|
ساختار |
به طور معمول بسته است |
|||||
|
قطر روزنه (Φmm) |
2.5 میلی متر |
4 میلی متر |
12 میلی متر |
2 میلی متر |
||
|
ارزش CV |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
اندازه پورت |
1/8 اینچ |
1/4 اینچ |
3/8 اینچ |
1/8 اینچ |
1/4 اینچ |
3/8 اینچ |
|
ویسکوزیته سیال |
≤20CST |
|||||
|
محدوده فشار عملیاتی |
0 تا 0.7 مگا پاسکال |
అదనంగా, మా రీన్ఫోర్స్డ్, హై-సేఫ్టీ హెవీ-డ్యూటీ ఎమర్జెన్సీ స్టాప్ వాల్వ్ను వాయు వ్యవస్థలతో కూడిన ట్యాంకర్ ట్రక్కులపై కూడా ఉపయోగించవచ్చు, మరింత సురక్షితమైన మరియు విశ్వసనీయమైన అత్యవసర షట్డౌన్ ఫంక్షన్ను అందిస్తుంది. |
||||
|
فشار اثبات |
1.0 مگا پاسکال |
3.5 مگا پاسکال |
||||
|
دمای عملیاتی |
-5 تا 80 درجه سانتیگراد |
|||||
|
محدوده ولتاژ |
± 10% |
|||||
|
جنس بدنه |
برنج 2W فولاد ضد زنگ 2S |
|||||
|
مواد مهر و موم |
NBP، EPDM یا VITON |
|||||
|
مدل |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
مدل جایگزین |
2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
رسانه ها |
هوا، آب، نفت، گاز |
هوا، آب، نفت |
|||||
|
نوع عملیات |
بازیگری مستقیم |
||||||
|
ساختار |
به طور معمول بسته است |
||||||
|
قطر روزنه (Φmm) |
16 میلی متر |
20 میلی متر |
25 میلی متر |
35 میلی متر |
40 میلی متر |
50 میلی متر |
|
|
ارزش CV |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
اندازه پورت |
3/8 اینچ |
1/2" |
3/4" |
1" |
1 1/4 اینچ |
1 1/2 اینچ |
2" |
|
ویسکوزیته سیال |
≤20CST |
||||||
|
محدوده فشار عملیاتی |
هوا 0~0.7MPa; آب 0~0.5MPa؛ روغن 0~0.5MPa |
||||||
|
فشار اثبات |
1.0 مگا پاسکال |
||||||
|
دمای عملیاتی |
-5 تا 80 درجه سانتیگراد |
||||||
|
محدوده ولتاژ |
± 10% |
||||||
|
جنس بدنه |
برنج 2W فولاد ضد زنگ 2S |
||||||
|
مواد مهر و موم |
NBP، EPDM یا VITON |
||||||

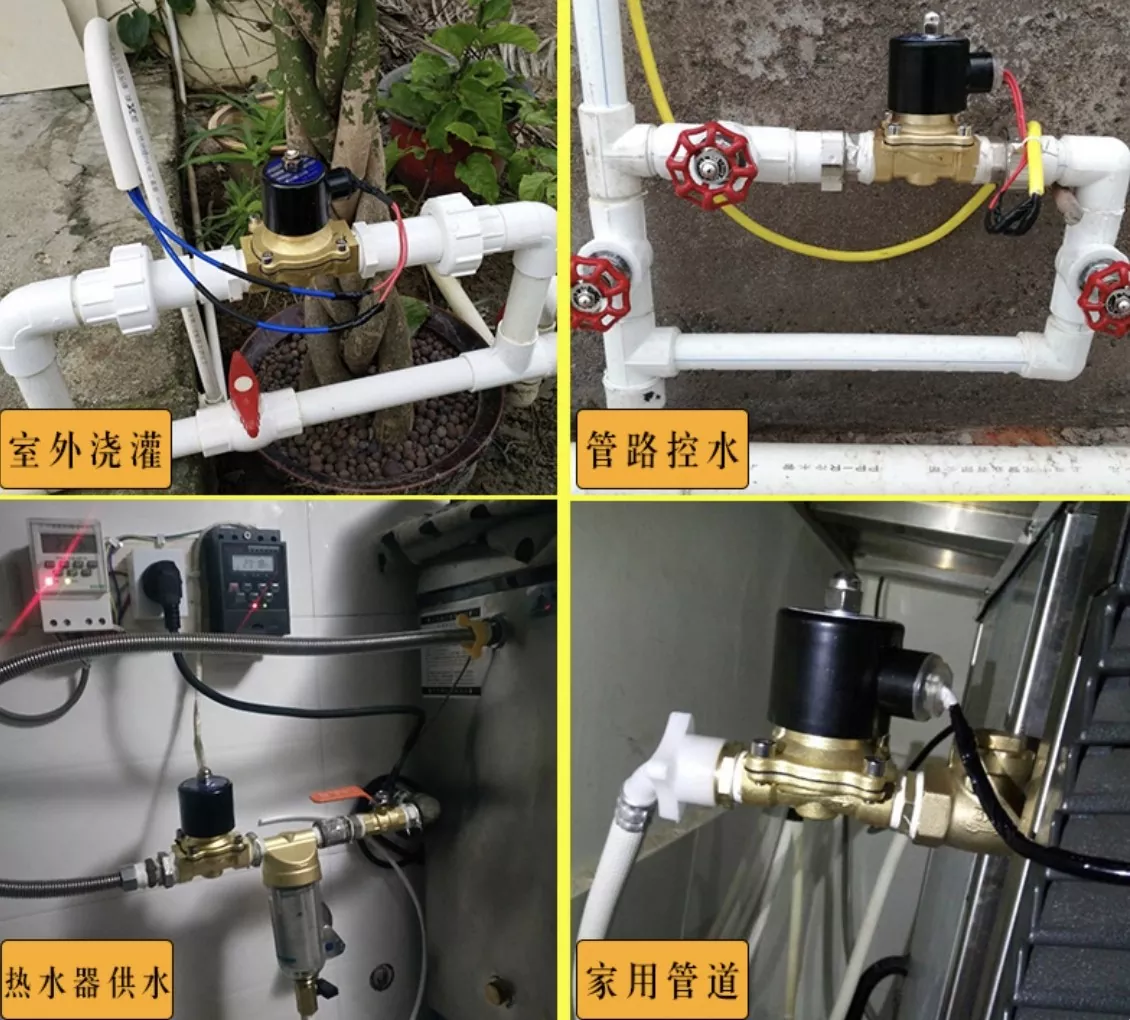

شیر برقی پنوماتیک دو طرفه 2 وات برای چیست و چه کاربردی دارد؟
می توان از تایمر برای روشن/خاموش کردن آب برنامه ریزی شده استفاده کرد. همچنین می تواند به طور خودکار گیاهان و غیره را آبیاری کند.
آیا می توان از آن (شیر 2 واتی) برای آبیاری قطره ای باغ استفاده کرد؟
بله، قابل استفاده است.
آیا می توان شیر برقی 2 واتی را به صورت افقی و عمودی نصب کرد؟
باید به صورت افقی نصب شود.
آیا هنگامی که شیر 2 وات 2 بسته است و فشار معکوس وجود دارد جریان برگشتی وجود خواهد داشت؟
جریان برگشتی وجود نخواهد داشت.
چگونه شیر برقی پنوماتیک دو طرفه 2 وات را نصب کنیم؟
به صورت افقی نصب کنید. ورودی و خروجی را مطابق جهت جریان مشخص شده (→ جهت جریان) وصل کنید.
