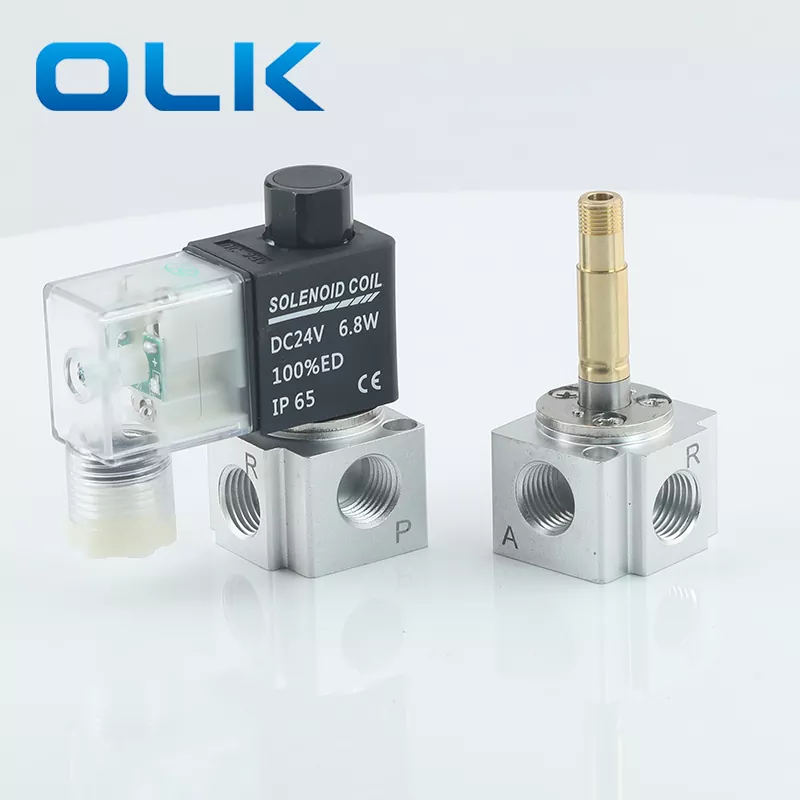

شیر برقی 3V2 کوچک، سبک و نصب آسان است. بدنه آن از آلومینیوم قوی ساخته شده است که در برابر زنگ زدگی و آسیب مقاومت می کند. این شیر از یک سیم پیچ برقی قابل اعتماد با گزینه هایی برای برق DC12V، DC24V، AC110V یا AC220V استفاده می کند.
این شیر برقی 3V2 با نام تجاری OLK برای کنترل هوای جریان متوسط به خوبی کار می کند. به سرعت سوئیچ می شود، انرژی کمی مصرف می کند و مدت زمان زیادی دوام می آورد. می تواند به طور معمول بسته (NC)، معمولاً باز (NO) یا شیر برقی دوگانه باشد. اغلب در خطوط اتوماسیون، ماشین آلات بسته بندی، ماشین های چاپ و ماشین آلات مواد غذایی استفاده می شود. اندازه کوچک آن آن را برای فضاهای تنگ عالی می کند.
1. ساختار عمل مستقیم با سوئیچینگ حساس.
2. به طور معمول بسته (NC) و به طور معمول باز (NO) انواع موجود است.
3. طراحی قطع کننده کواکسیال برای آب بندی خوب و جریان زیاد.
4.بدون نیاز به روغن کاری
5. مجهز به یک نادیده گرفتن دستی برای نصب و آزمایش آسان.
گزینه های ولتاژ استاندارد چندگانه موجود است.
|
کد سفارش |
||||||||
|
3 ولت |
2 |
- |
08 |
NC |
A |
|
|
|
|
مدل |
کد |
|
اندازه پورت |
نوع بازیگری |
ولتاژ استاندارد |
ورودی برق |
نوع نخ |
|
|
3 ولت: 2 موقعیت 3 راه |
سری 2:2 |
|
06:G1/8 |
NC: به طور معمول بسته است |
A: AC220V |
خالی: نوع شما |
خالی: G |
|
|
|
|
|
08:G1/4 |
نه: به طور معمول باز است |
B:DC24V |
I: نوع خط |
T: NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
مدل |
3V206 |
3V208 |
|
محیط کار |
هوا (فیلتر شده توسط فیلتر 40 میکرومتر یا بالاتر) |
هوا (فیلتر شده توسط فیلتر 40 میکرومتر یا بالاتر) |
|
نوع بازیگری |
بازیگری مستقیم |
|
|
اندازه پورت |
G1/8 |
G1/4 |
|
موقعیت و راه |
2 موقعیت 3 طرفه |
|
|
منطقه موثر |
3.2 میلیمتر مربع (Cv = 0.18) |
3.4 میلیمتر مربع (Cv = 0.19) |
|
روغن کاری |
لازم نیست |
|
|
محدوده فشار عملیاتی |
0 ~ 0.8 مگاپاسکال (0 ~ 114 psi) |
|
|
فشار اثبات |
1.5 مگاپاسکال (215 psi) |
|
|
دمای عملیاتی (℃) |
-20 تا 70 |
|
|
جنس بدنه |
آلیاژ آلومینیوم |
|
|
ولتاژ استاندارد |
AC220V AC110 AC24V DC24V DC12V |
|
محدوده ولتاژ |
AC：±15% DC:±10% |
|
مصرف برق |
AC:7VA DC:7.0W |
|
کلاس حفاظت |
IP65 (DIN40050) |
|
درجه عایق |
سطح B |
|
نوع اتصال |
نوع دوشاخه/نوع خط DIN |
|
حداقل زمان هیجان |
0.05 ثانیه |
|
خیر |
نام |
|
1 |
پیچ ضد غرق |
|
2 |
آستین اسپیسر |
|
3 |
مونتاژ هسته |
|
4 |
بهار |
|
5 |
بدن |
|
6 |
واشر |
|
7 |
مونتاژ برقی |
|
8 |
پلانجر راد |
|
9 |
کویل |
|
10 |
هسته آهنی متحرک |
|
11 |
واشر ثابت |
|
12 |
نماد شیر 3V2: |
|
13 |
دکمه دستی |
|
14 |
ترمینال |
|
15 |
واشر ترمینال |
|
مورد |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
محیط کار |
هوا |
هوا، آب، نفت |
هوا |
هوا |
|
محیط کار |
NC |
NC/NO |
NO/NC |
NO/NC |
|
نوع فعال سازی |
بازیگری مستقیم |
بازیگری مستقیم |
بازیگری مستقیم |
بازیگری مستقیم |
|
اندازه پورت |
1.2 مگاپاسکال |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
موقعیت و راه |
3 پورت 2 موقعیت |
2 پورت 2 موقعیت |
3 پورت 2 موقعیت |
3 پورت 2 موقعیت |
|
روغن کاری |
مورد نیاز نیست |
مورد نیاز نیست |
مورد نیاز نیست |
مورد نیاز نیست |
|
فشار کاری |
0-0.7 مگاپاسکال |
0-0.7 مگاپاسکال |
0-0.8 مگاپاسکال |
0-0.8 مگاپاسکال |
|
فشار اثبات |
1.2 مگاپاسکال |
1.5 مگاپاسکال |
1.2 مگاپاسکال |
1.2 مگاپاسکال |
|
اندازه روزنه |
φ1.2 میلی متر |
φ2.5 میلی متر |
Φ3.2 mm/φ3.4 mm |
Φ11 mm (جریان هوای زیاد) |
س: تفاوت اصلی بین شیر برقی 3V2 و 3V3 چیست؟
A: 3V2: جریان متوسط، لباس برای سیستم کنترل پنوماتیک کوچک
3V3: جریان بالا، مناسب برای چندین سیلندر یا کاربردهای با جریان بالا.
تفاوت ساختار: 3V3 بدنه بزرگتری دارد و می تواند فشار و جریان بالاتری را تحمل کند.
س: اندازه روزنه شیر برقی 3V2 چیست؟
A: اندازه دهانه شیر 3V2-06 3.2 میلی متر است؛ اندازه دهانه سوپاپ 3V2-06 3.4 میلی متر است
س: کدام محصولات را می توان جایگزین OLK 3V2 کرد؟
پاسخ: OLK 3V2 می تواند جایگزین شیرهای برقی سری AIRTAC 3V2 با عملکرد مشابه و مشخصات مشابه شود.
