شیر برقی جریان بالا 3V3 یک شیر 2 حالته و 3 طرفه با طراحی مستقیم است که پاسخ سریعتر و فرکانس سوئیچینگ بالاتری را نسبت به شیرهای پایلوت ارائه می دهد. بدنه آلیاژ آلومینیوم مقاوم آن از جریان هوای بالا و فشار بالاتر پشتیبانی می کند و همچنین می توان از آن برای کاربردهای خلاء استفاده کرد. گزینه های سیم پیچ برقی شامل DC12V، DC24V، AC110V یا AC220V است که عملکرد پایدار و حساس را تضمین می کند.
این شیر برقی 3V3 با جریان بالا 3 برای سیستم های پنوماتیک متوسط تا بزرگ، به ویژه برای سیلندرهای متعددی که با هم کار می کنند یا سیستم هایی که نیاز به جریان هوای بالایی دارند، مناسب است. پیکربندیهای معمولی بسته (NC)، معمولاً باز (NO) و شیر برقی دوگانه آن را برای خطوط اتوماسیون، ماشینهای بستهبندی، تجهیزات چاپ و ماشینآلات پردازش مواد غذایی ایدهآل میکند. پاسخ سریع و دقیق آن را از شیرهای کوچکی مانند 3V2 متمایز می کند.
1. ساختار عمل مستقیم با سوئیچینگ حساس.

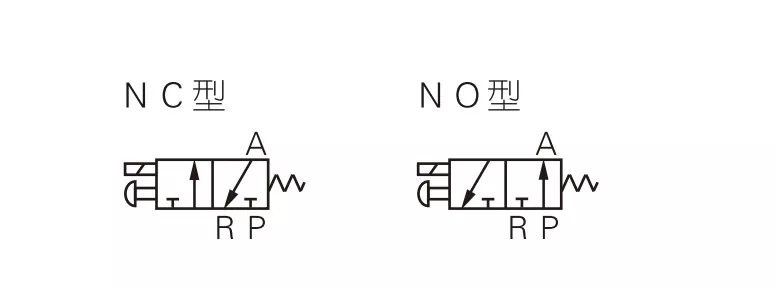

2. به طور معمول بسته (NC) و به طور معمول باز (NO) انواع موجود است.
3. طراحی قطع کننده کواکسیال برای آب بندی خوب و جریان زیاد.
4.بدون نیاز به روغن کاری
5. مجهز به یک نادیده گرفتن دستی برای نصب و آزمایش آسان.
گزینه های ولتاژ استاندارد چندگانه موجود است.
|
کد سفارش |
||||||||
|
3 ولت |
3 |
- |
08 |
NC |
A |
|
|
|
|
مدل |
کد |
|
اندازه پورت |
نوع بازیگری |
ولتاژ استاندارد |
ورودی برق |
نوع نخ |
|
|
3 ولت: 2 موقعیت 3 راه |
3:3 سری |
|
08:G1/4 |
NC: به طور معمول بسته است
|
A: AC220V |
خالی: نوع شما |
خالی: G
|
|
|
|
|
|
|
نه: به طور معمول باز است |
B:DC24V |
I: نوع خط |
T: NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
مدل |
3V3-08 |
|
محیط کار |
هوا (فیلتر شده توسط فیلتر 40 میکرومتر یا بالاتر) |
|
نوع بازیگری |
بازیگری مستقیم |
|
اندازه پورت* |
G1/4 |
|
موقعیت و راه |
2 موقعیت 3 راه |
|
منطقه موثر |
11 میلیمتر مربع (Cv = 0.62) |
|
روغن کاری |
لازم نیست |
|
محدوده فشار عملیاتی |
0 ~ 0.8 مگاپاسکال (0 ~ 114 psi) |
|
فشار اثبات |
1.5 مگاپاسکال (215 psi) |
|
دمای عملیاتی (℃) |
-20 تا 70 |
|
جنس بدنه |
آلیاژ آلومینیوم |
|
ولتاژ استاندارد |
AC220V AC110 AC24V DC24V DC12V |
|
محدوده ولتاژ |
AC：±15% DC:±10% |
|
مصرف برق |
AC:10VA DC:6.5W |
|
کلاس حفاظت |
IP65 (DIN40050) |
|
درجه عایق |
سطح B |
|
نوع اتصال |
نوع دوشاخه/نوع خط DIN |
|
حداقل زمان هیجان |
0.05 ثانیه |
|
مورد |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
محیط کار |
هوا |
هوا، آب، نفت |
هوا |
هوا |
|
محیط کار |
NC |
NC/NO |
NO/NC |
NO/NC |
|
نوع فعال سازی |
بازیگری مستقیم |
بازیگری مستقیم |
بازیگری مستقیم |
بازیگری مستقیم |
|
اندازه پورت |
1.2 مگاپاسکال |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
موقعیت و راه |
3 پورت 2 موقعیت |
2 پورت 2 موقعیت |
3 پورت 2 موقعیت |
3 پورت 2 موقعیت |
|
روغن کاری |
مورد نیاز نیست |
مورد نیاز نیست |
مورد نیاز نیست |
مورد نیاز نیست |
|
فشار کاری |
0-0.7 مگاپاسکال |
0-0.7 مگاپاسکال |
0-0.8 مگاپاسکال |
0-0.8 مگاپاسکال |
|
فشار اثبات |
1.2 مگاپاسکال |
1.5 مگاپاسکال |
1.2 مگاپاسکال |
1.2 مگاپاسکال |
|
اندازه روزنه |
φ1.2 میلی متر |
φ2.5 میلی متر |
Φ3.2 mm/φ3.4 mm |
Φ11 mm (جریان هوای زیاد) |
س: تفاوت اصلی بین شیر برقی 3V2 و 3V3 چیست؟
A: 3V2: جریان متوسط، لباس برای سیستم کنترل پنوماتیک کوچک
3V3: جریان بالا، مناسب برای چندین سیلندر یا کاربردهای با جریان بالا.
تفاوت ساختار: 3V3 بدنه بزرگتری دارد و می تواند فشار و جریان بالاتری را تحمل کند.
س: اندازه روزنه شیر برقی 3V3 چیست؟
A: اندازه دهانه شیر 3V3-08 11 میلی متر است
س: کدام محصولات را می توان جایگزین OLK 3V3 کرد؟
پاسخ: OLK 3V3 می تواند جایگزین شیرهای برقی سری AIRTAC 3V3 با عملکرد مشابه و مشخصات مشابه شود.
