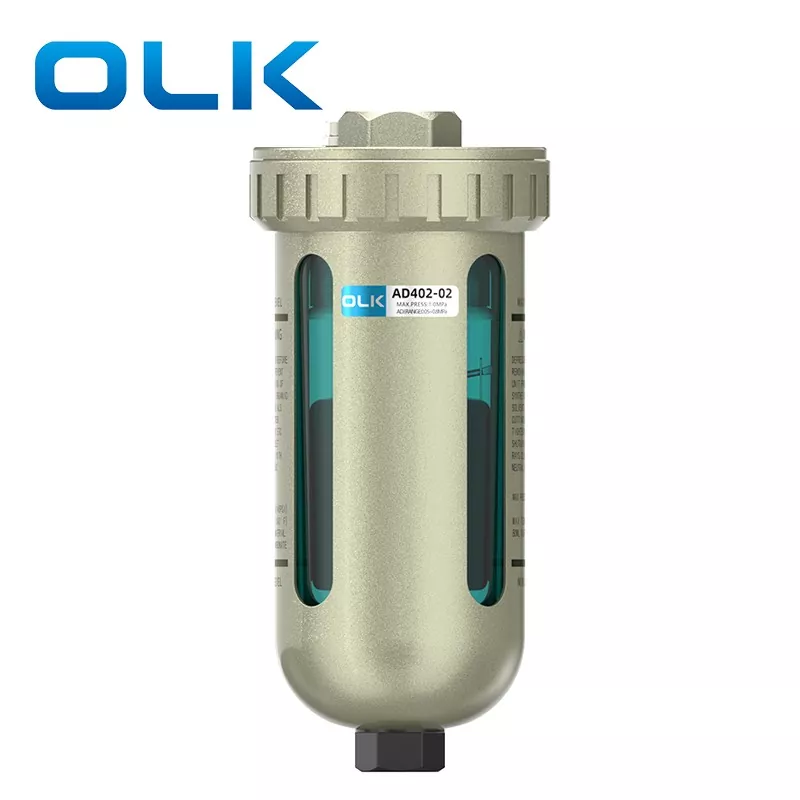

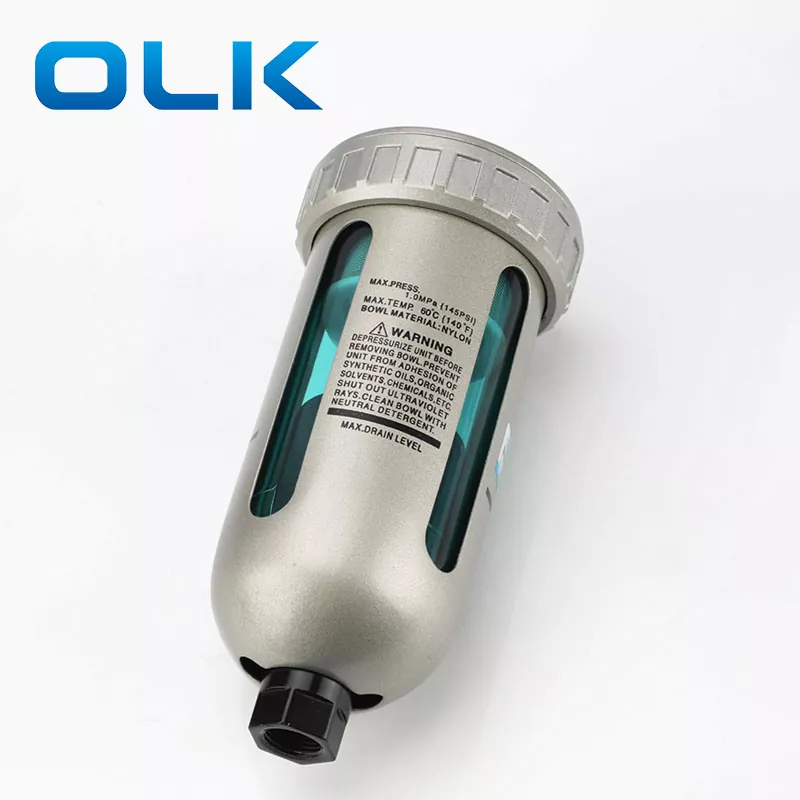

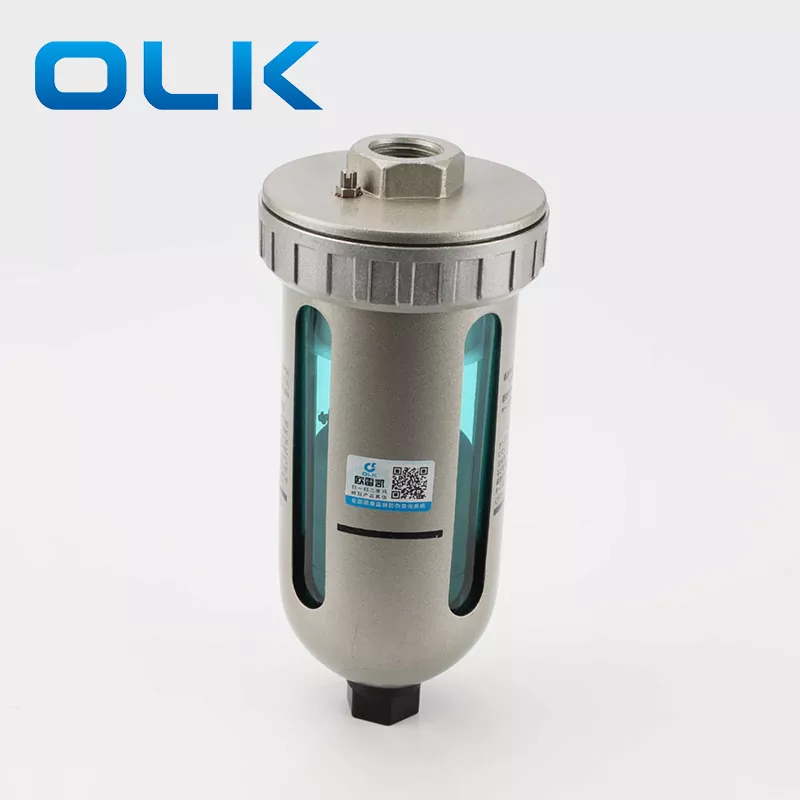

شیر تخلیه خودکار AD402

شیر تخلیه خودکار OLKAD402 به طور خودکار و مطمئن زهکشی را بدون نیاز به عملیات دستی تخلیه می کند. مقاوم در برابر گرد و غبار و خوردگی برای عملکرد طولانی مدت، با محافظ کاسه بادوام که به عنوان استاندارد گنجانده شده است. طراحی شده برای کارایی، ساخته شده برای قابلیت اطمینان!

اصل کار دریچه تخلیه خودکار AD402:

1-بدون فشار در کاسه:

   هنگامی که فشار داخلی وجود ندارد، شناور به دلیل وزن آن کاهش می یابد و سوراخ محفظه را آب بندی می کند. پیستون توسط یک فنر به پایین رانده می شود و زهکشی از طریق یک سوراخ دراز به محفظه جریان می یابد و در آنجا تخلیه می شود.

2. فشار وارد شده به کاسه:

   هنگامی که فشار داخلی از 1 مگاپاسکال تجاوز می کند، بر نیروی فنر غلبه می کند و پیستون را بلند می کند تا در برابر حلقه O مهر و موم شود. این باعث جداسازی داخل کاسه از بیرون می شود.

3. تجمع زهکشی:

   با جمع شدن زهکشی، شناور بالا می رود و سوراخ محفظه را باز می کند و اجازه می دهد فشار وارد شود. این فشار، همراه با نیروی فنر، پیستون را به سمت پایین می راند و زهکشی را از طریق راهنمای تخلیه تخلیه می کند.

توجه کنید

1: هنگام نصب لوله های زهکشی از لوله هایی با قطر داخلی بیش از 10 میلی متر و طول بیش از 5 متر استفاده کنید. لوله ها را به سمت بالا خم نکنید.

2. قدرت کمپرسور باید بیشتر از 3.7 کیلووات باشد

شیر تخلیه خودکار سری AD402 SMC پارامترهای عمومی
