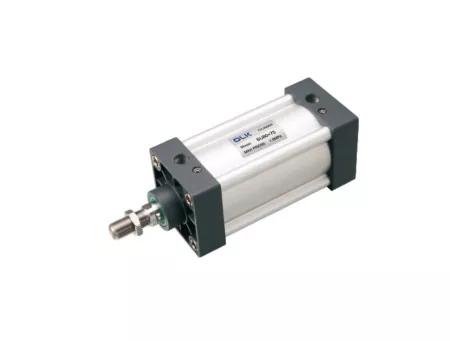

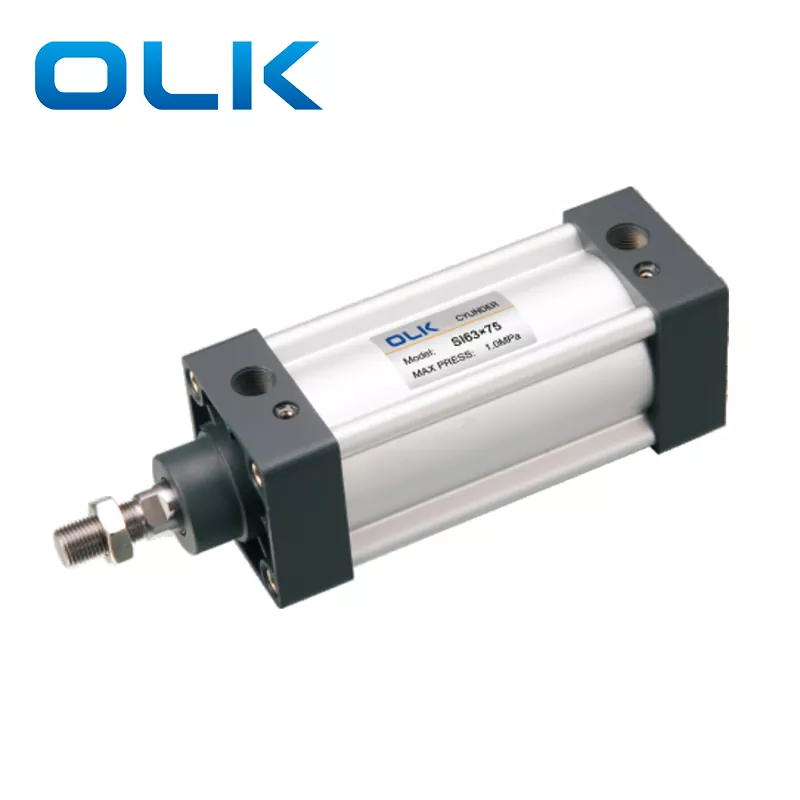

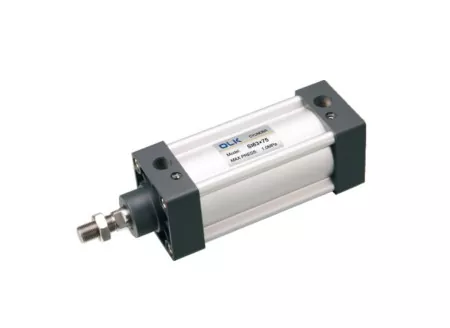

سیلندر پنوماتیک استاندارد سری SI ISO15552 در سه نوع استاندارد دو کاره، SID دو میله دو کاره و SIJ دو میله دو کاره با حرکت قابل تنظیم موجود است. آنها مطابق با استاندارد ISO 15552 هستند، به این معنی که ابعاد نصب آنها بزرگتر از آن استفرم ثابتبه همان اندازه لوازم جانبی ثابت قابل تعویض نیستند و فقط با مشخصات ISO 15552 (ایزو 6431 سابق) سازگار هستند.
1.IS015552 (IS06431 اصلی) سیلندر پنوماتیک استاندارد؛
سیلندرهای SI می توانند جایگزین سیلندرهای سری SI AIRTAC شوند. با این حال، لطفاً توجه داشته باشید که AIRTAC سری SI را متوقف کرده است. مدل جدید جایگزین آنها سیلندر پنوماتیک سری SAI نام دارد که عملکرد مشابه و ابعاد نصب یکسانی دارد.
3. لوله آلومینیومی شکل 米 بدون میله کراوات مقاومت در برابر خوردگی خوبی دارد.
4. تنظیم بافر سیلندر صاف و ثابت است:
5. سیلندرها و لوازم جانبی نصب با چندین مشخصات اختیاری هستند.

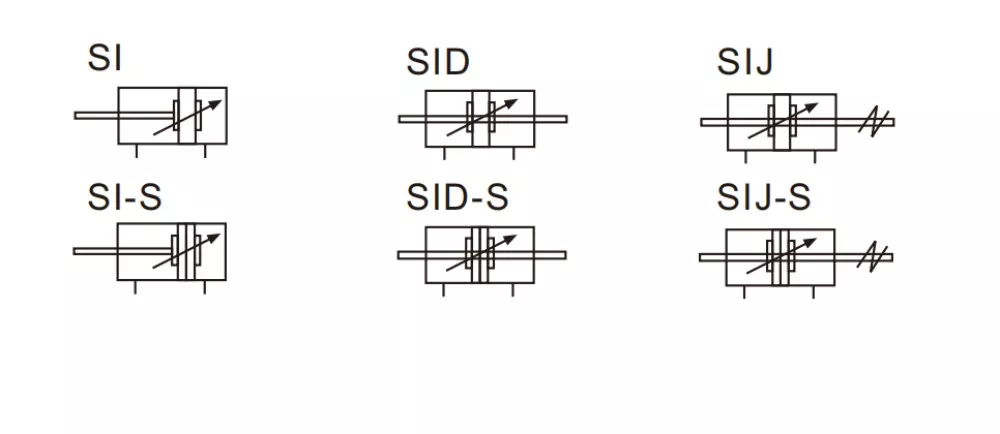

نماد سیلندر پنوماتیک استاندارد ISO15552 سری SI:
|
کد سفارش |
|
|||||||||
|
و |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
بگو |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
مدل |
اندازه سوراخ |
مواد میله |
|
سکته |
|
سکته مغزی قابل تنظیم |
آهنربا |
نوع نصب |
مواد آب بندی |
نوع رشته |
|
SI: نوع دو بازیگر |
|
خالی: فولاد کربن متوسط |
|
|
|
10:10 میلی متر |
خالی: بدون آهنربا |
|
خالی: TPU |
خالی: PT (55 درجه) |
|
SID: نوع میله دوبل |
|
A: SUS420J2 |
|
|
|
20:20 میلی متر |
S: با آهنربا |
H: ویتون |
G:G (55 درجه) |
|
|
SIJ: نوع ضربه قابل تنظیم |
|
B:SUS304 |
|
|
|
30:30 میلی متر |
|
N:NBR |
T:NPT(60°) |
|
|
اندازه سوراخ (میلی متر) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
حالت بازیگری |
دوبازیگری |
|||||||||
|
محیط کار |
هوای پاک شده |
|||||||||
|
فرم ثابت |
و |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
بگو |
||||||||||
|
فشار کاری |
0.1-1.0 مگاپاسکال (14-145Psi) |
|||||||||
|
اثبات فشار |
1.5 Mpa (215Psi) |
|||||||||
|
محدوده دمای کاری |
"-20-80℃ |
|||||||||
|
از محدوده سرعت استفاده کنید |
30-800 |
30-500 |
||||||||
|
حالت بافر |
بافر قابل تنظیم |
|||||||||
|
فاصله بافر (میلی متر) |
27 |
30 |
36 |
40 |
50 |
|||||
|
اندازه پورت |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
سیلندرهای پنوماتیک SI در مقابل SU: تفاوت های کلیدی و مقایسه مشخصات
|
مدل: |
آنها هستند
|
و
|
|
استاندارد |
سیلندر سری SU : JIS / AirTac |
سیلندر سری SI: ISO1552 (ISO6431) |
|
کشورهای / مناطق کاربردی |
بیشتر در تجهیزات آسیایی (به ویژه تجهیزات سیستم تایوان و ژاپن) استفاده می شود |
بیشتر در تجهیزات اروپایی و آمریکایی، خطوط تولید اتوماسیون استفاده می شود |
|
بعد نصب |
فشرده |
بزرگتر |
|
اندازه سوراخ |
32-400 |
32-200 |
|
لوازم جانبی ثابت |
لوازم جانبی سازگار باپنوماتیک سری SC |
سری ISO6431 (DNC, SI, SAI, SE) پیوندهای داخلی محصولات را افزایش دهید |
|
تفاوت های ساختاری داخلی (از بیرون قابل مشاهده نیست) |
ابعاد پوشش انتهایی (موقعیت سوراخ نصب، اندازه سر سیلندر، اندازه دم سیلندر) طول رزوه میله پیستون ساختار شیار داخلی پروفیل سیلندر تفاوت بین سوراخ های نصب استاندارد اروپایی و ژاپنی تفاوت بین سری جدید SAI و سیلندر هوای استاندارد سری SI قدیمی چیست؟CA /براکت های پای CB,فلنج های FA,TC-M، سرهای مشترک) سازگار نیستند |
|
سیلندرهای SI می توانند جایگزین چه مارکی شوند؟
سیلندرهای SI می توانند جایگزین سیلندرهای سری SI AIRTAC شوند. با این حال، لطفاً توجه داشته باشید که AIRTAC سری SI را متوقف کرده است. مدل جدید جایگزین آنها سیلندر پنوماتیک سری SAI نام دارد که عملکرد مشابه و ابعاد نصب یکسانی دارد.
تفاوت بین سری جدید SAI و سیلندر هوای استاندارد سری SI قدیمی چیست؟
سیلندرهای جدید SAI دارای شیارهای خارجی برای نصب سنسور هستند که نصب سنسور را سریع و راحت می کند.
SI چه نوع سیلندر است؟
SI یک سیلندر هوای استاندارد است.
