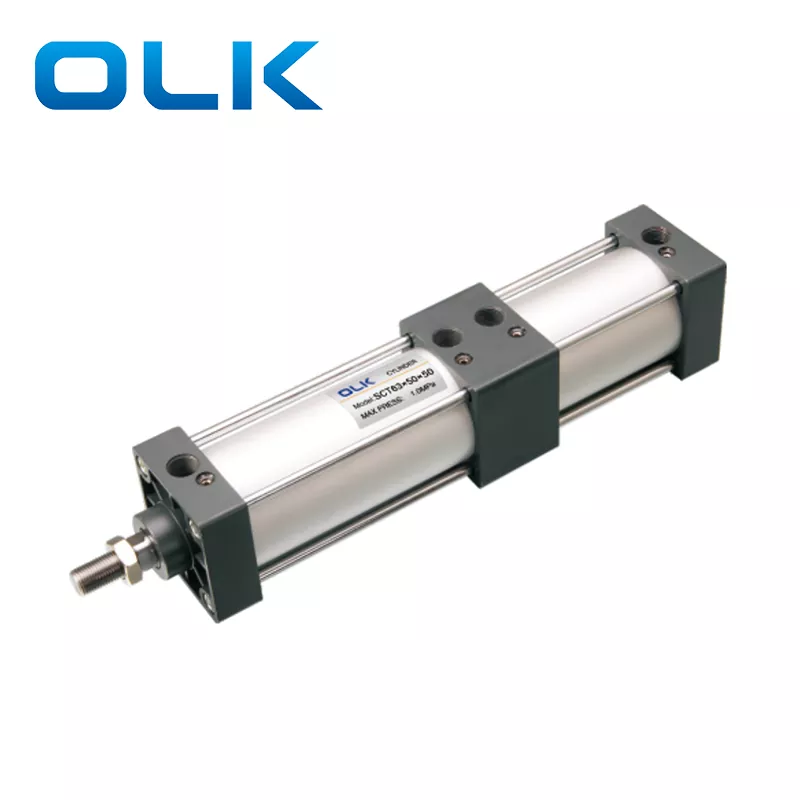

سیلندر SCT Tie-Rod

کد سفارش

SCT

50

   X

50

   X

50

  -

S

مدل:

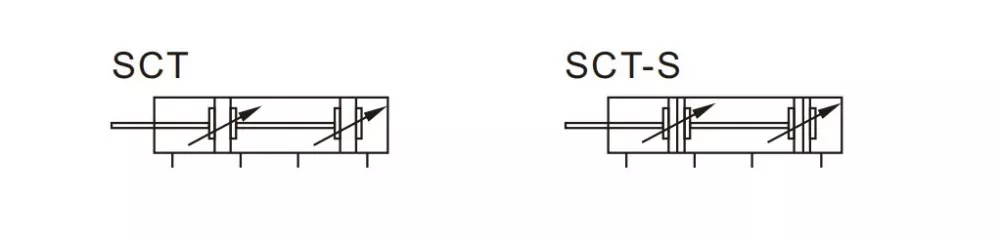

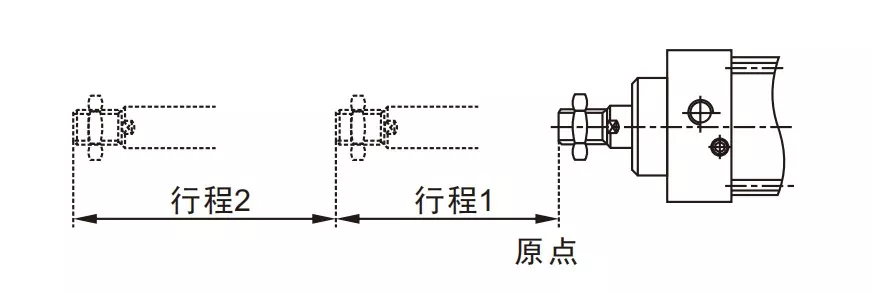

اندازه سوراخ

سکته مغزی 1

سکته مغزی 2

آهنربا

مواد آب بندی

نوع نصب

موضوع

سیلندر میله کراوات SCT

خالی: بدون

Електромагнітні клапани № 1 і № 2 підключені одночасно.

خالی:

خالی:

موضوع PT

S: با آهنربا

N:NBR

LB: نصب پا

T: نخ NPT

H:

موضوع G:G

اندازه سوراخ (میلی متر)

   32

   40

   50

   63

   80

   100

حالت بازیگری

اندازه سوراخ (میلی متر)

محیط کار

هوای پاک شده

فرم ثابت

پایه و LB

فشار کاری

0.1-1.0 مگاپاسکال (14-145Psi)

فشار اثباتی

   100

محدوده دمای کاری

"-20-80℃

از محدوده سرعت استفاده کنید

30-800

حالت بافر

بافر قابل تنظیم

فاصله بافر (میلی متر)

21

28

29

اندازه پورت

PT1/8

PT1/4

PT3/8

PT1/2

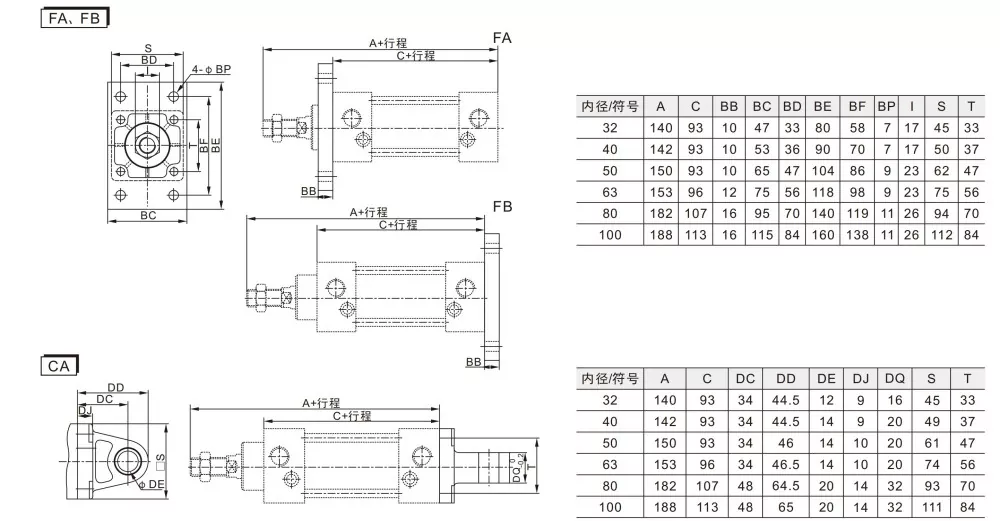

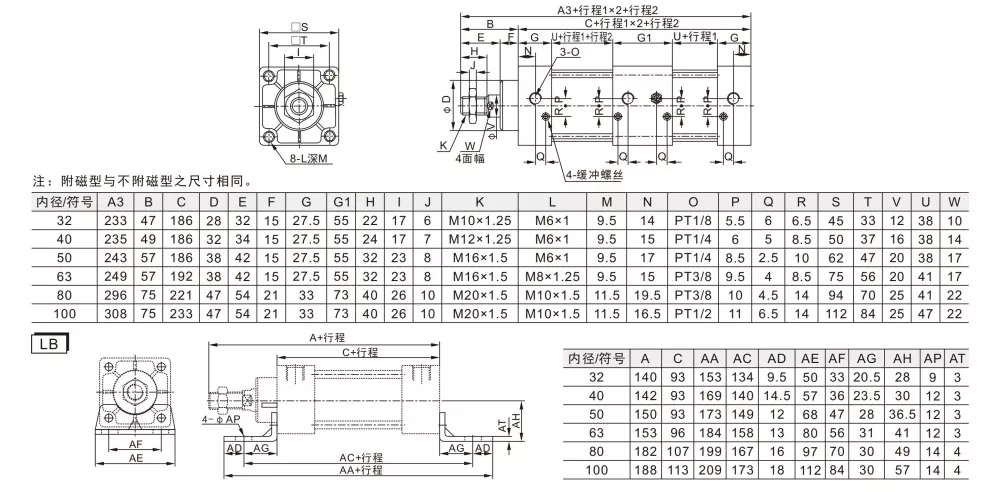

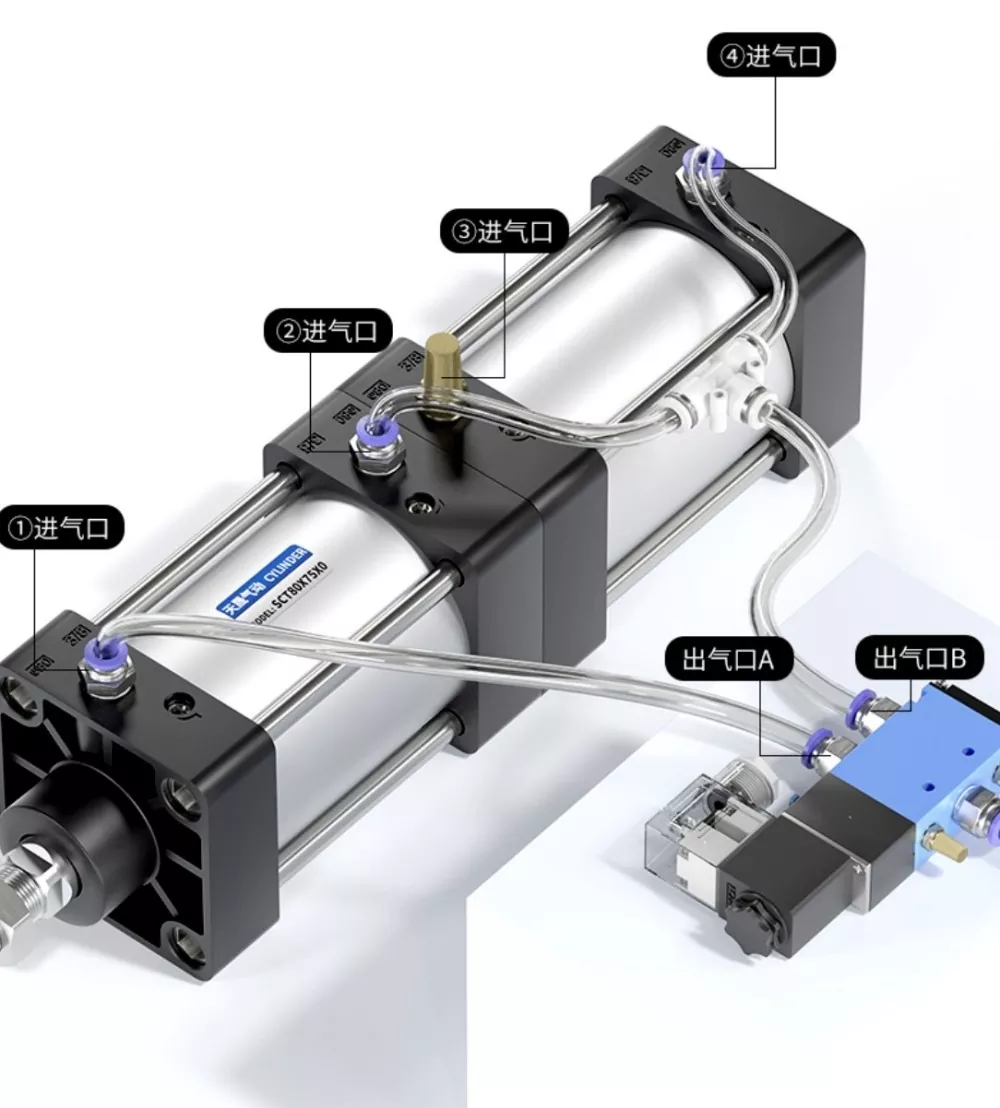

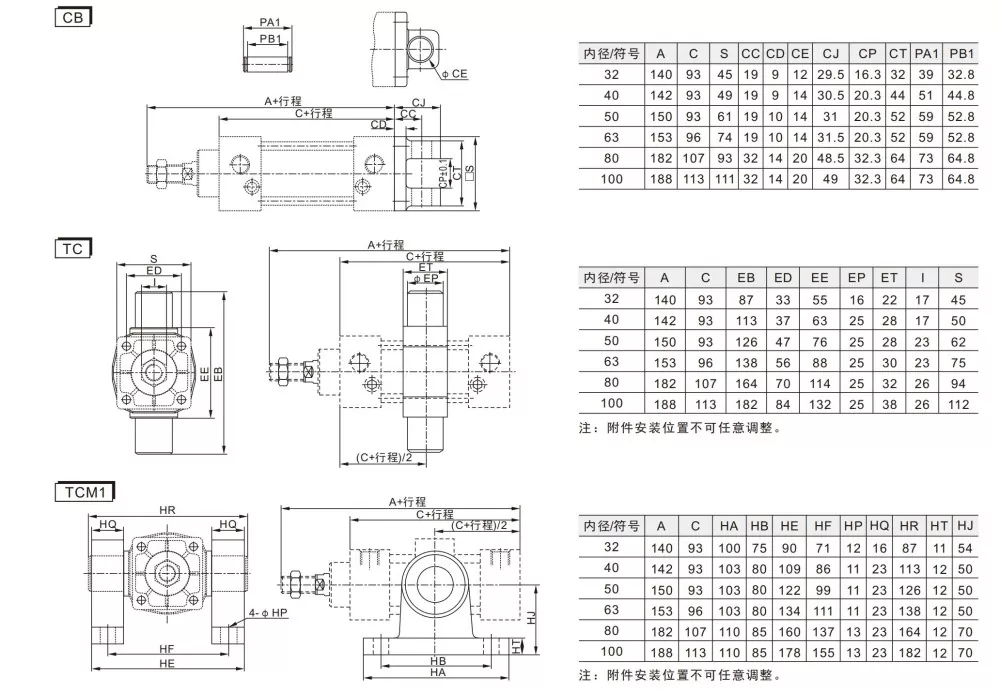

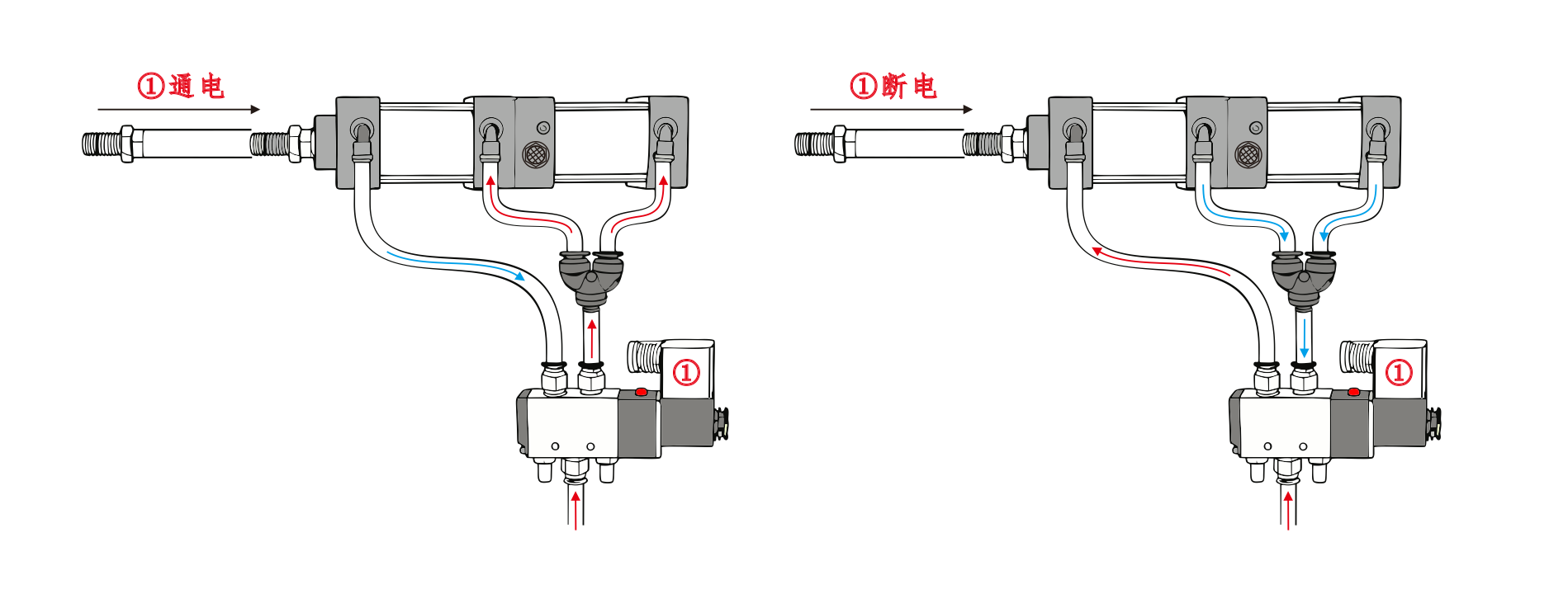

طرح های کنترل پنوماتیک برای سیلندرهای چند موقعیتی

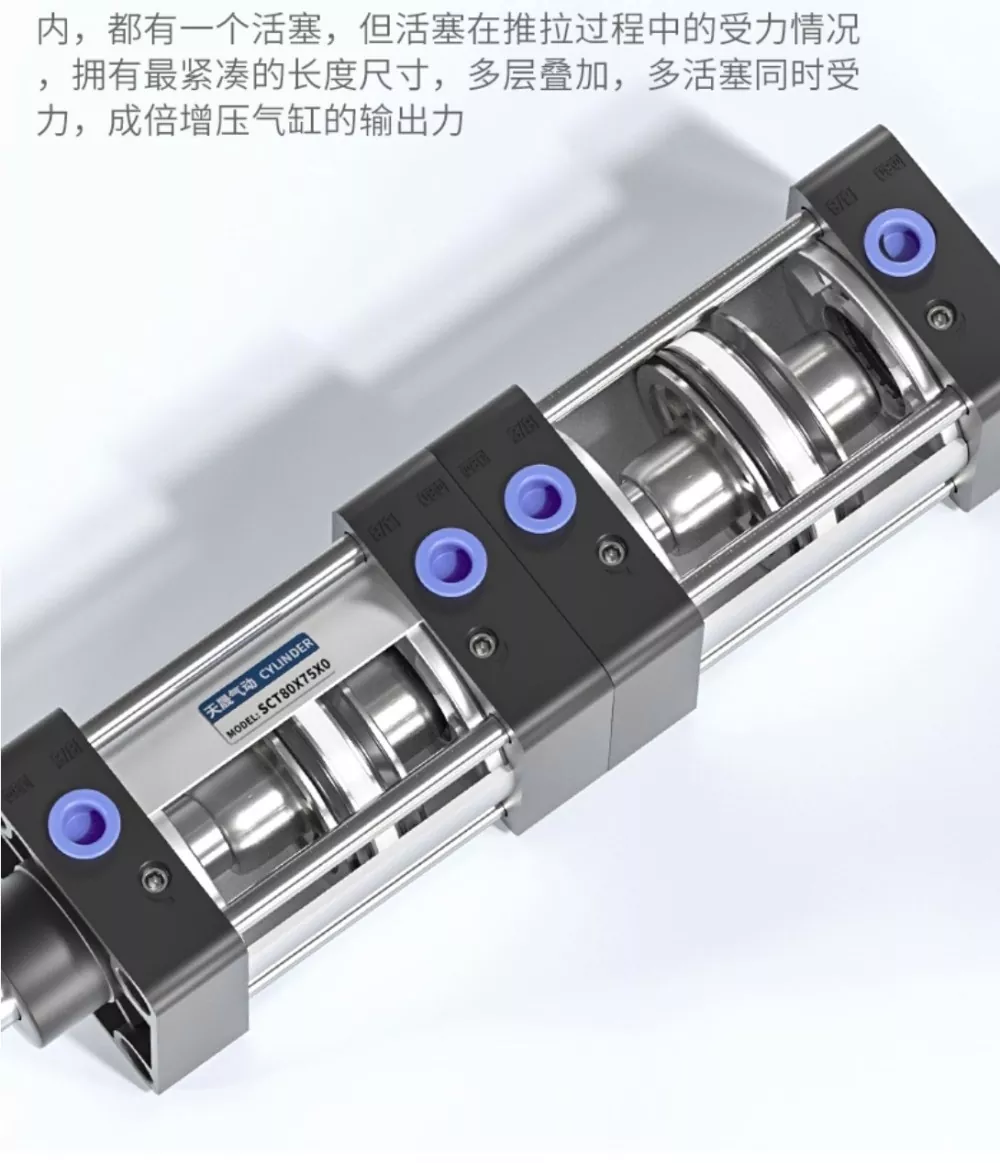

هر بخش از سیلندر شامل یک پیستون است.

هنگامی که میله پیستون امتداد می یابد، همه پیستون ها نیروی فشار ایجاد می کنند. با این حال، در طول عقب نشینی، تنها یک پیستون نیروی کششی تولید می کند.

· مهر و موم پیستون از یک ساختار آب بندی دو طرفه ویژه برخوردار است که دارای طراحی فشرده و عملکرد ذخیره سازی روغن است.

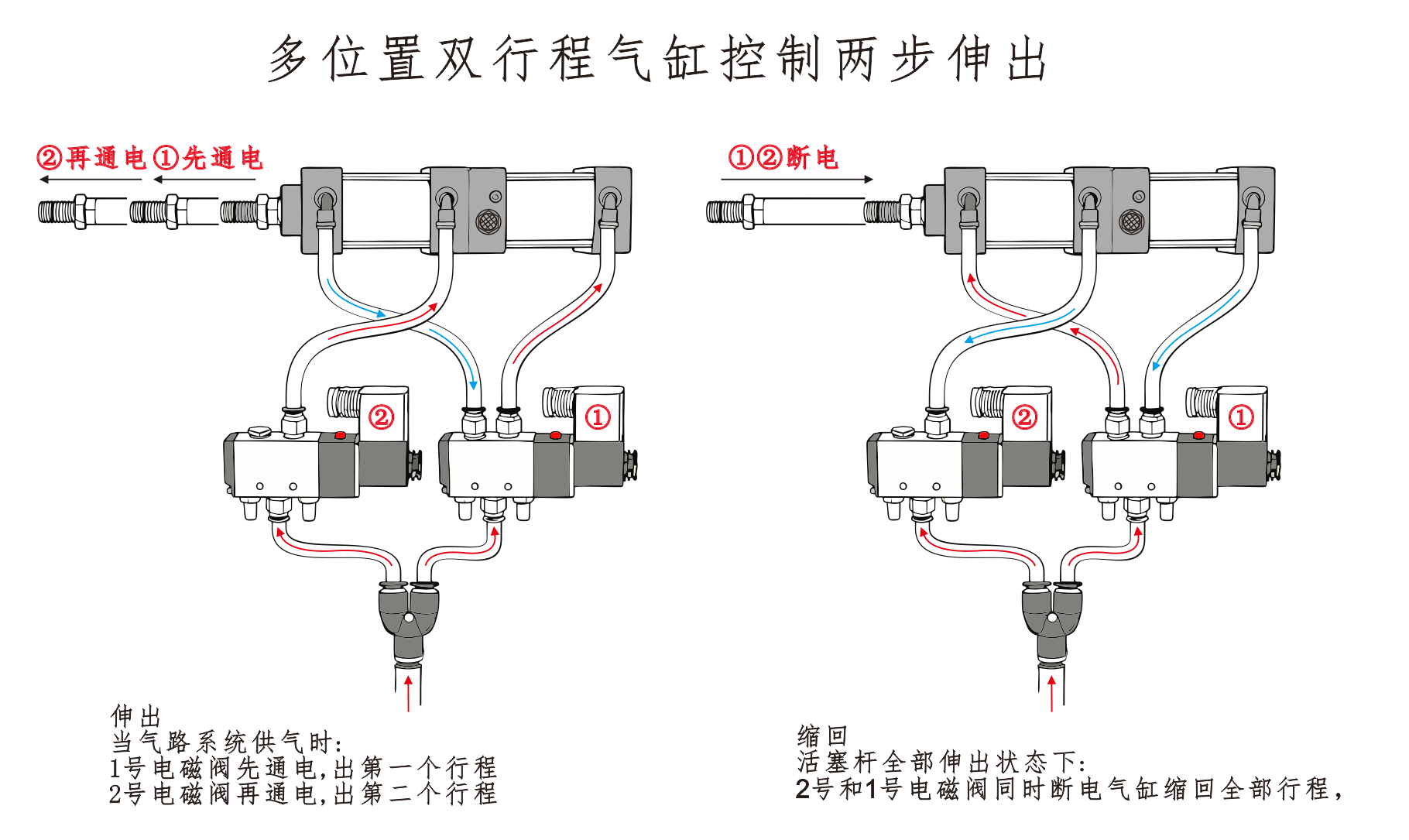

1. گسترش

هنگامی که منبع هوا روشن است:

شیر برقی شماره 1 روشن می شود و سیلندر تا اولین ضربه امتداد می یابد.

سپس شیر برقی شماره 2 روشن می شود و سیلندر تا ضربه دوم ادامه می یابد.

2. عقب نشینی

هنگامی که میله پیستون به طور کامل کشیده می شود:

شیر برقی شماره 1 و شماره 2 هر دو بدون برق هستند و سیلندر به طور کامل جمع می شود.

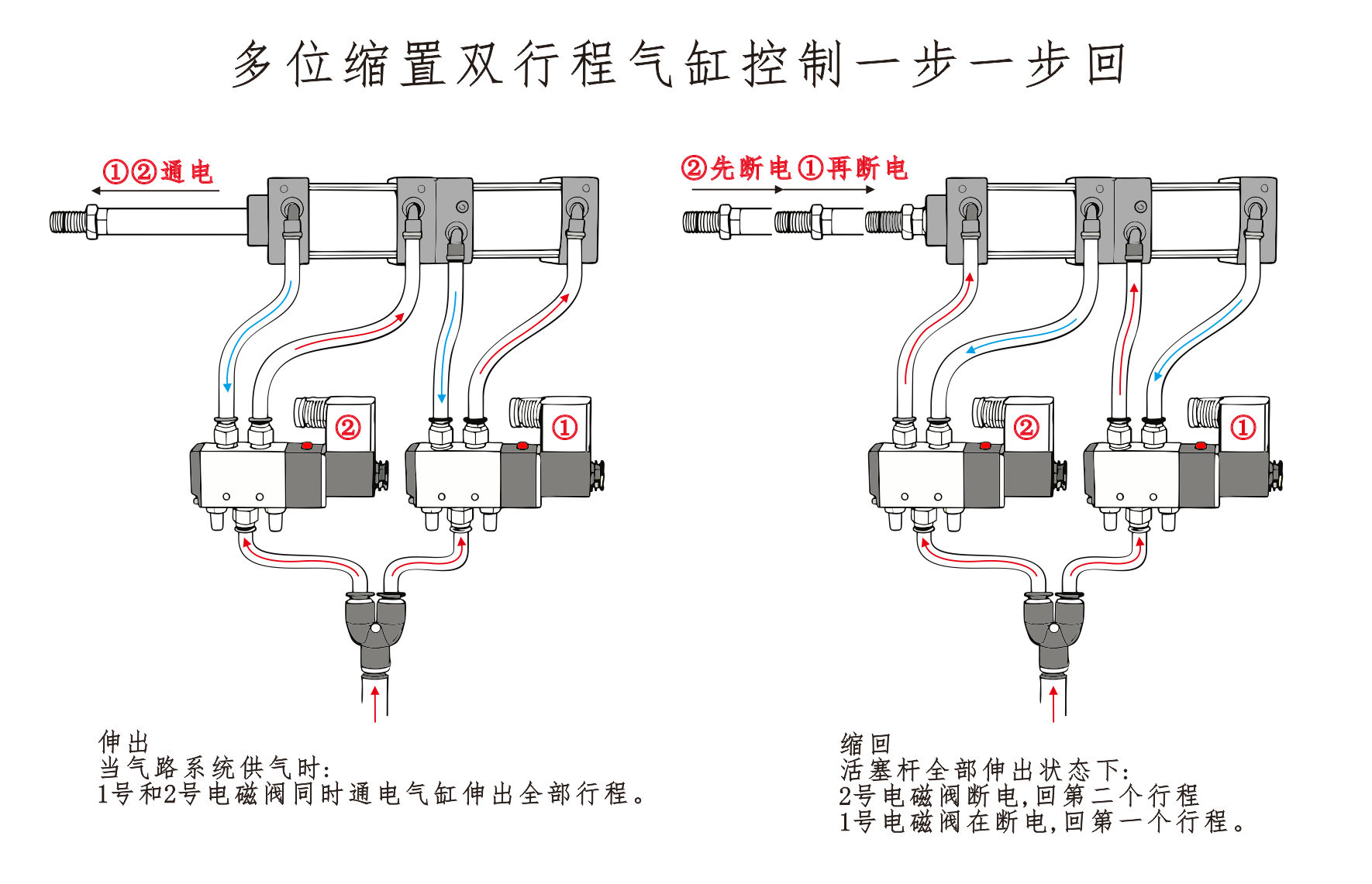

1. اکستنشن (سکته به جلو)

هنگامی که منبع هوا روشن است:

شیر برقی شماره 1 و شماره 2 به طور همزمان روشن می شوند.

میله سیلندر در تمام ضربات تا زمانی که به طور کامل کشیده شود گسترش می یابد.

2. عقب نشینی (بازگشت گام به گام)

①به موقعیت دوم برگردید

هنگامی که میله پیستون به طور کامل کشیده می شود:

سوپاپ برقی شماره 2 خاموش می شود و باعث می شود سیلندر به موقعیت دوم جمع شود.

② به موقعیت اول برگردید

سوپاپ برقی شماره 1 بدون برق است و باعث می شود سیلندر به موقعیت اول جمع شود و فرآیند برگشت کامل شود.
