فرستنده رله پنوماتیک-الکتریک

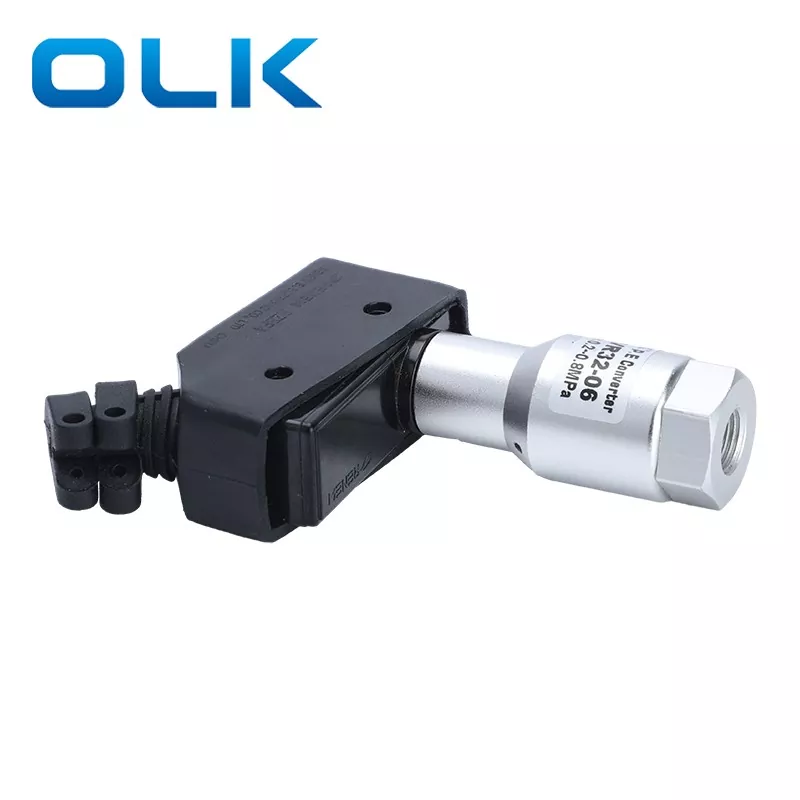

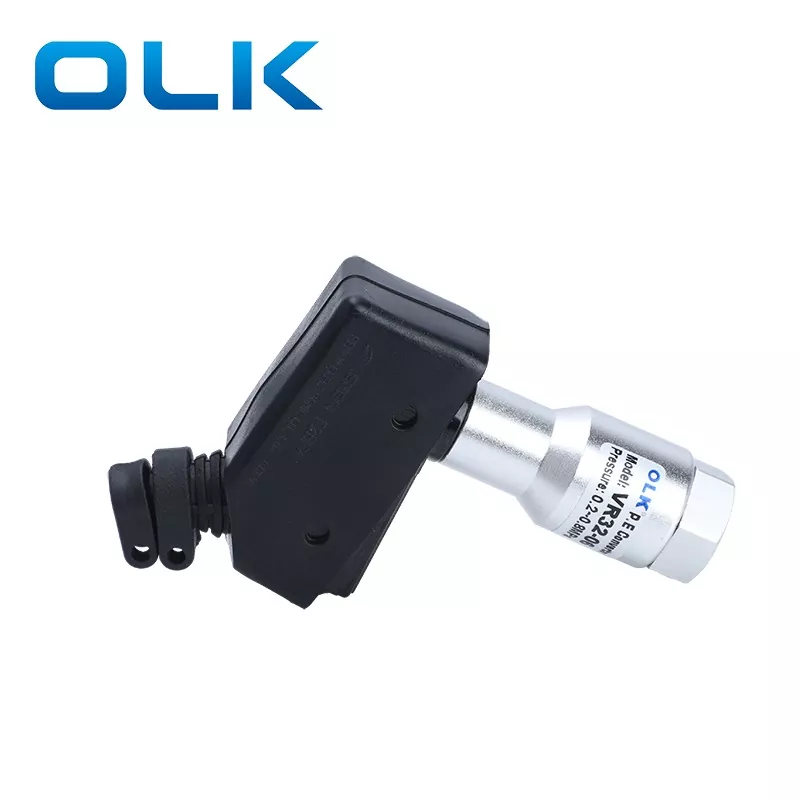

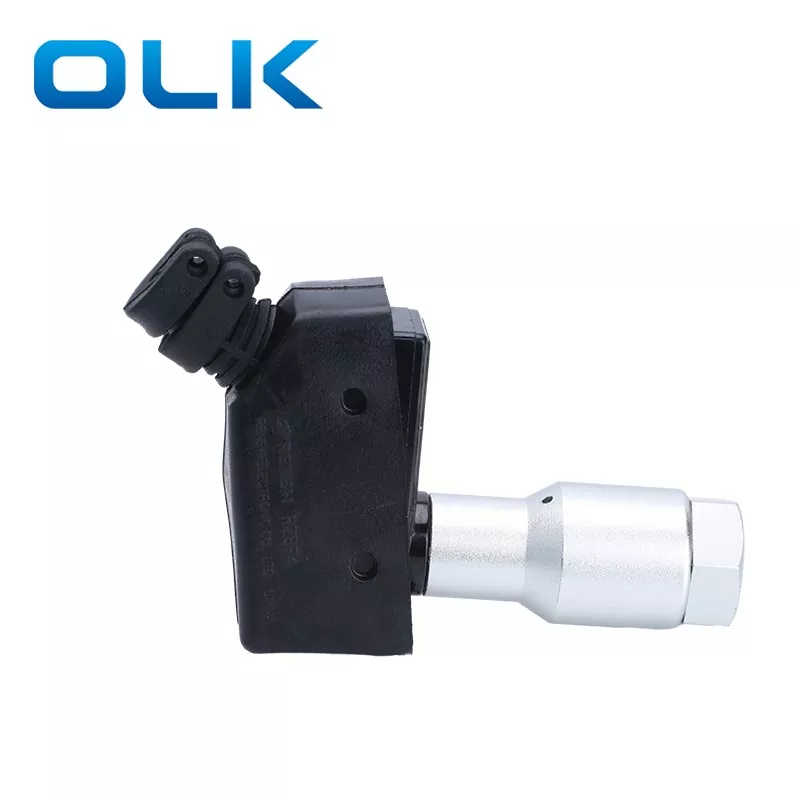

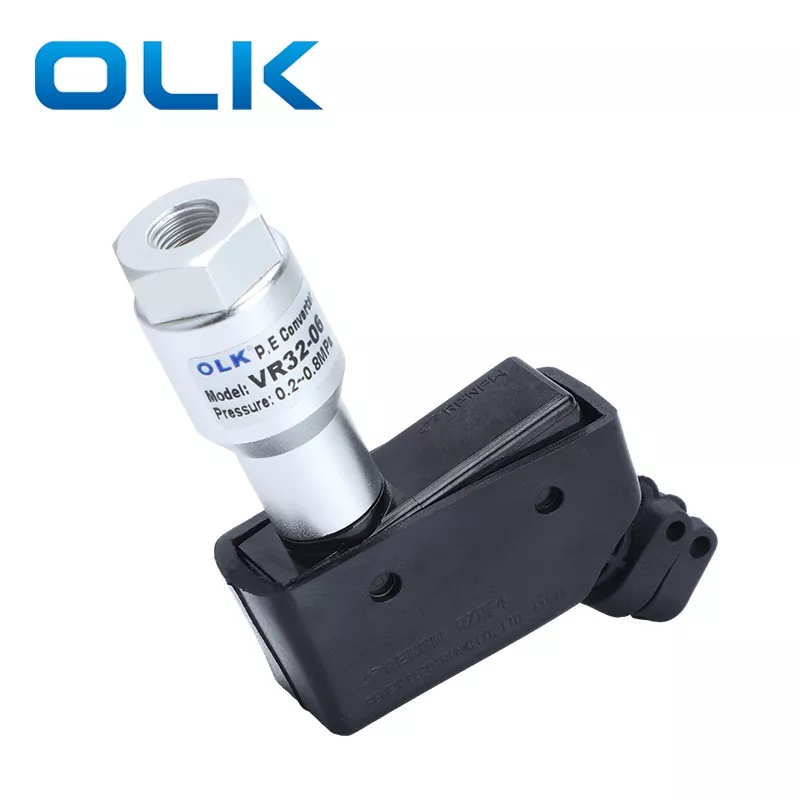

فرستنده های OLK رله پنوماتیک-الکتریک سری SMC TYPE VR3200 یک سوئیچ فشار است که سیگنال های پنوماتیک را به سیگنال های الکتریکی تبدیل می کند. از پنج بخش اصلی تشکیل شده است: میکرو سوئیچ، فنر، پیستون، بدنه و پوشش. فشار عملیاتی 0.1-1.0 MPa VR3200 است. هر دو انتها مجهز به شمع گرد و غبار هستند و استفاده از پوشش محافظ مخصوص باعث دوام بیشتر و افزایش طول عمر آنها می شود.

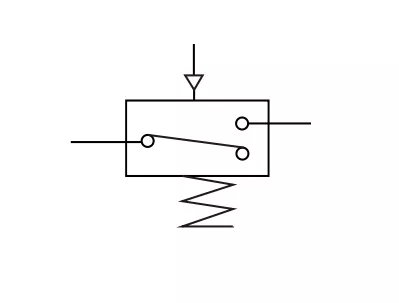

نماد:

کاربردهای سوئیچ فشار:

1. تشخیص فشار سیلندر: سوئیچ فشار پنوماتیک فشار در سیلندرها را تشخیص می دهد.

2. تأیید خلاء در بازوهای ربات: در نزدیکی مکنده یک بازوی رباتیک در یک نوار نقاله خودکار، سوئیچ مکش را تأیید می کند.

3. تشخیص نشت گاز: با استفاده از سنسور کم فشار، سوئیچ تغییرات کوچک گاز را برای اندازه گیری نشتی تشخیص می دهد.

4. مدیریت فشار منبع: با اتصال یک سوئیچ فشار به یک رگولاتور در یک سیستم پنوماتیک، می توان فشار منبع را بر اساس مقدار فشار نمایش داده شده تنظیم کرد. در حین کار، مقدار نمایش داده شده نشان می دهد که آیا فشار تغذیه غیر طبیعی است. به عنوان مثال، در یک خط تولید شستشو، سوئیچ های فشار سیال متعدد بر عرضه آب، روغن و غیره نظارت می کنند. در سیلندرهای هیدرولیک، فشار سوئیچ ها نیروی چکش را تایید می کنند.

5. تشخیص موقعیت: یک سوئیچ فشار دیجیتال فشار برگشت نازل را برای تأیید موقعیت قطعه کار تشخیص می دهد.

6. کنترل جریان هوا

7. نظارت بر گرفتگی فیلتر: یک سنسور فشار تفاضلی اختلاف فشار را در دو طرف فیلتر اندازه گیری می کند. تفاوت بزرگتر نشان دهنده گرفتگی بیشتر است. بر اساس وضعیت گرفتگی، فیلتر را می توان تمیز یا تعویض کرد.

8. تشخیص سطح مایع: یک سنسور فشار تفاضلی سطوح مایع را با آب بندی درگاه هوای پایین تشخیص می دهد. با تغییر سطح مایع، فشار خالص در لوله عمودی متصل تغییر می کند و امکان تشخیص سطح را فراهم می کند.

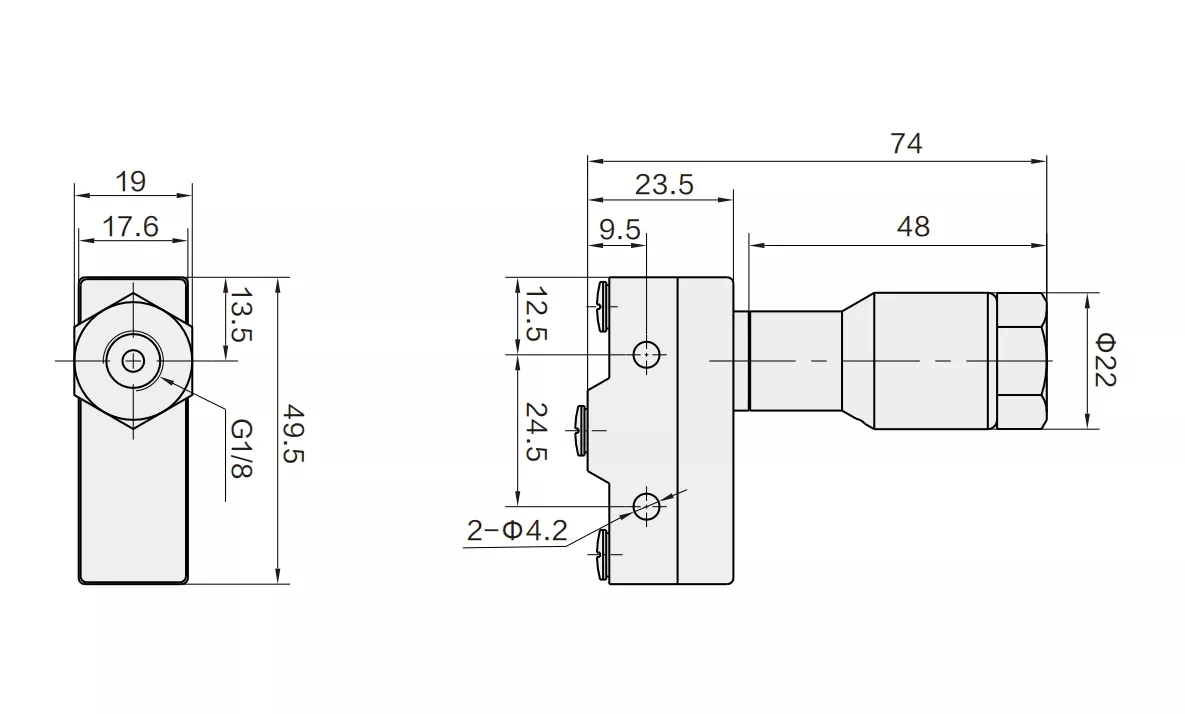

فرستنده های سری VR320 نوع SMC: رله پنوماتیک-الکتریک پارامترهای عمومی

سوالات متداولبرای مبدل الکترو پنوماتیک VR32:

1. آیا رله الکترو پنوماتیک VR32 شما می تواند مستقیماً جایگزین VR3200 یا VR3201 SMC شود؟

بله. سری VR32 OLK از نظر ابعاد نصب، اندازه پورت (1/8 اینچ) و عملکرد الکتریکی کاملاً با سری SMC VR3200/3201 سازگار است. این یک جایگزینی 100٪ با قیمت رقابتی تر است. جایگزینی مقرون به صرفه VR3200!

2. تفاوت بین مبدل VR32 و سوئیچ فشار چیست؟

VR32 یک رله مکانیکی پنوماتیک-الکتریکی است که برای تبدیل سیگنال پنوماتیک به سیگنال تماس الکتریکی طراحی شده است. ساده و بادوام است و عمدتاً برای تشخیص وضعیت «روشن/خاموش هوا» یا تأیید ضربه استفاده می‌شود. از سوی دیگر، سوئیچ های فشار اغلب دارای نمایشگرهای دیجیتال و مقیاس های تنظیم دقیق برای نظارت بر مقادیر فشار خاص هستند.

3. سناریوهای کاربردی معمول برای مبدل های پنوماتیک-الکتریک VR32 چیست؟

رله سنجش موقعیت سیلندر:

تشخیص حد ضربه سیلندر: وقتی سیلندر به حد مجاز می رسد، فشار افزایش می یابد و VR32 سیگنالی را به PLC می فرستد و دستگاه را وادار می کند تا به مرحله بعدی ادامه دهد.

اینترلاک ایمنی: دستگاه فقط زمانی شروع به کار می کند که فشار هوا به حد استاندارد برسد و مدار وصل شود.
