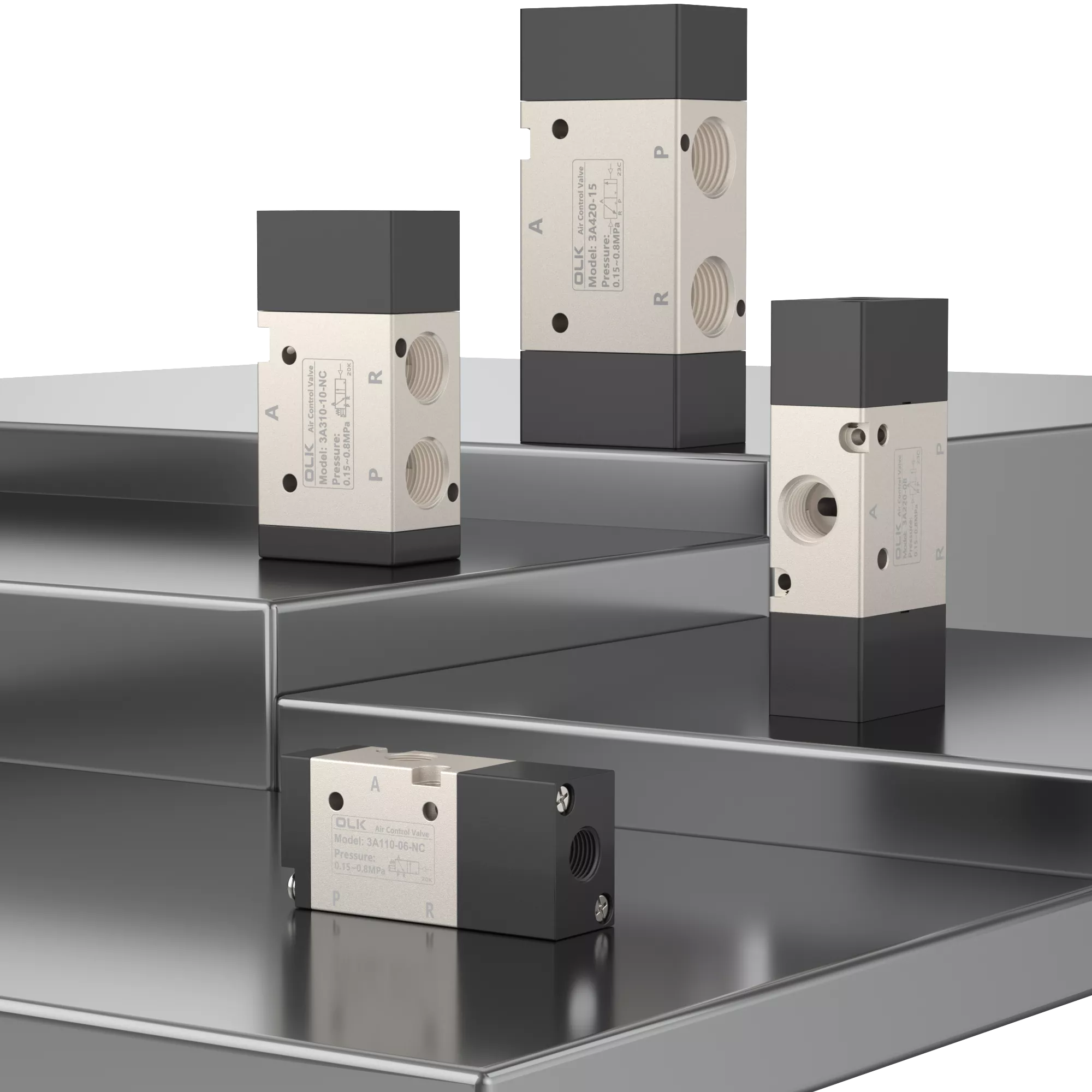

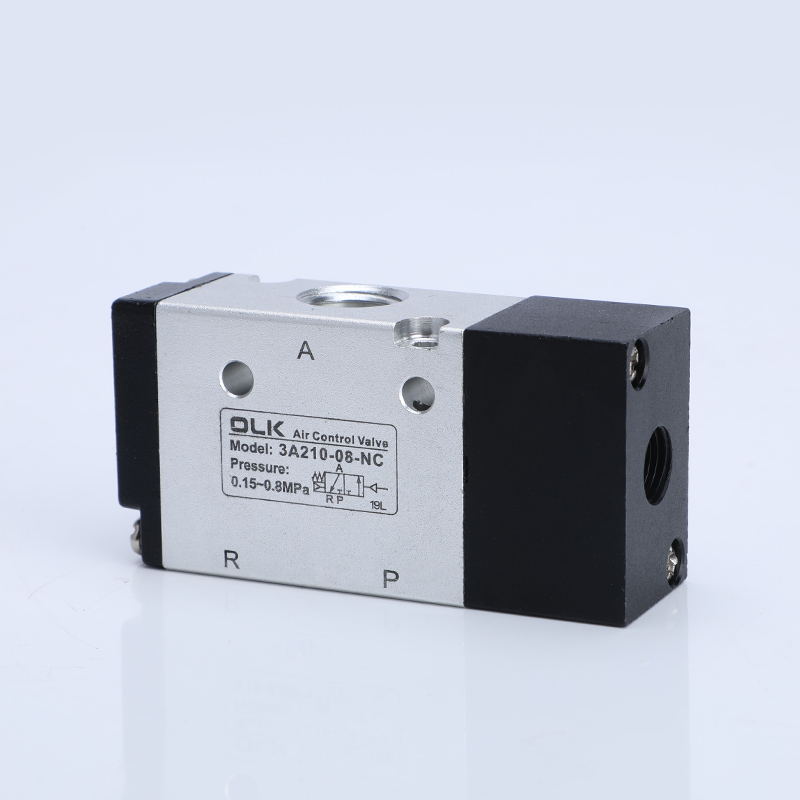

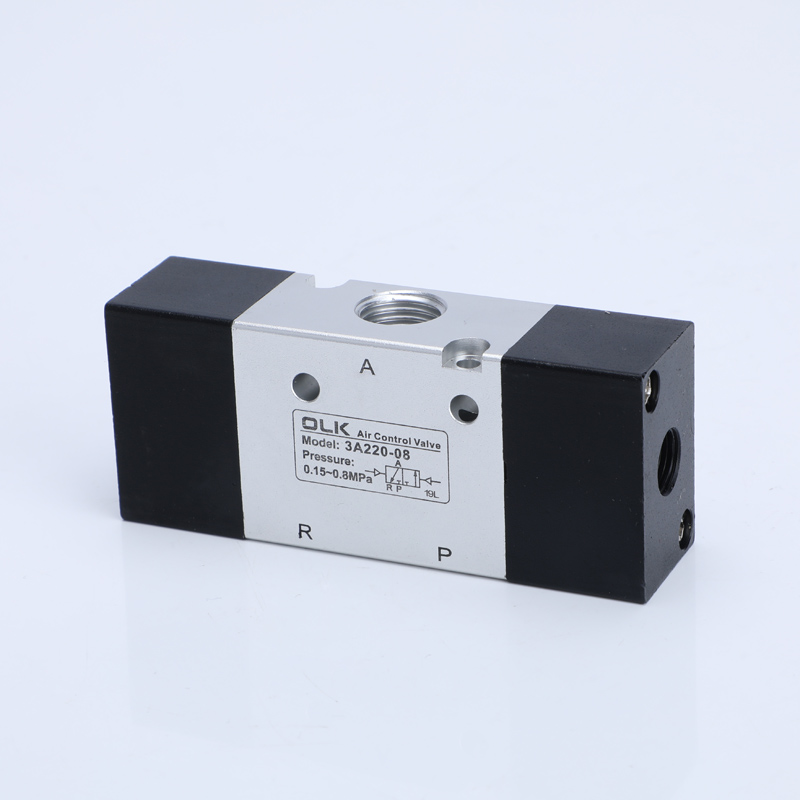

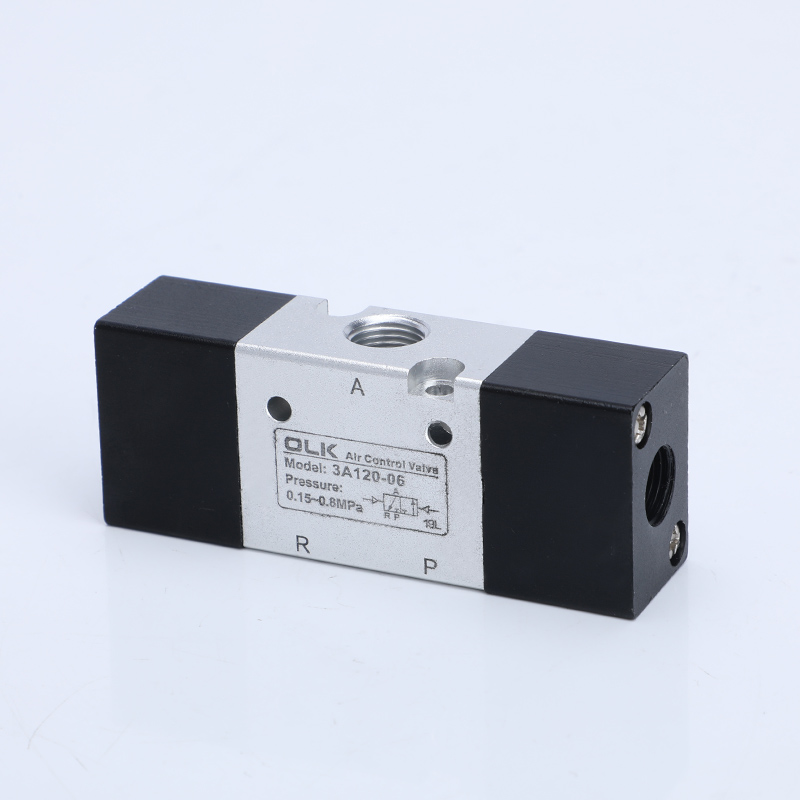

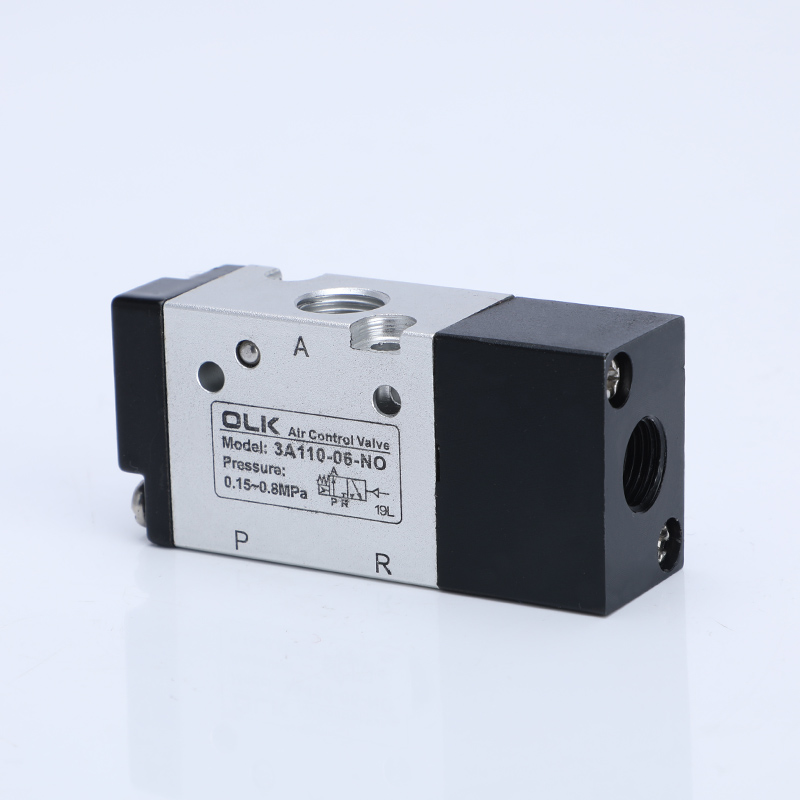

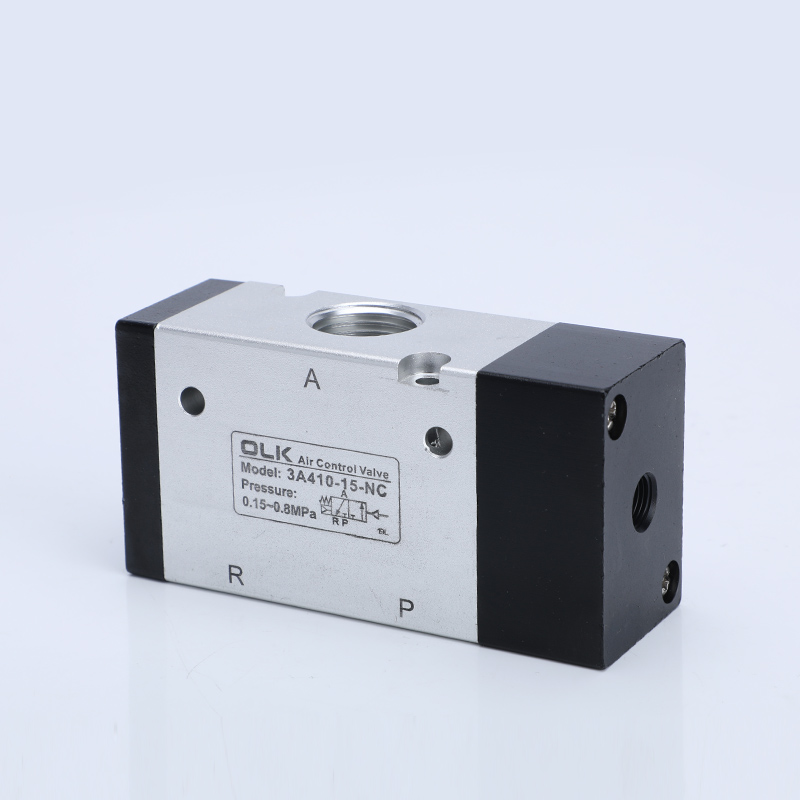

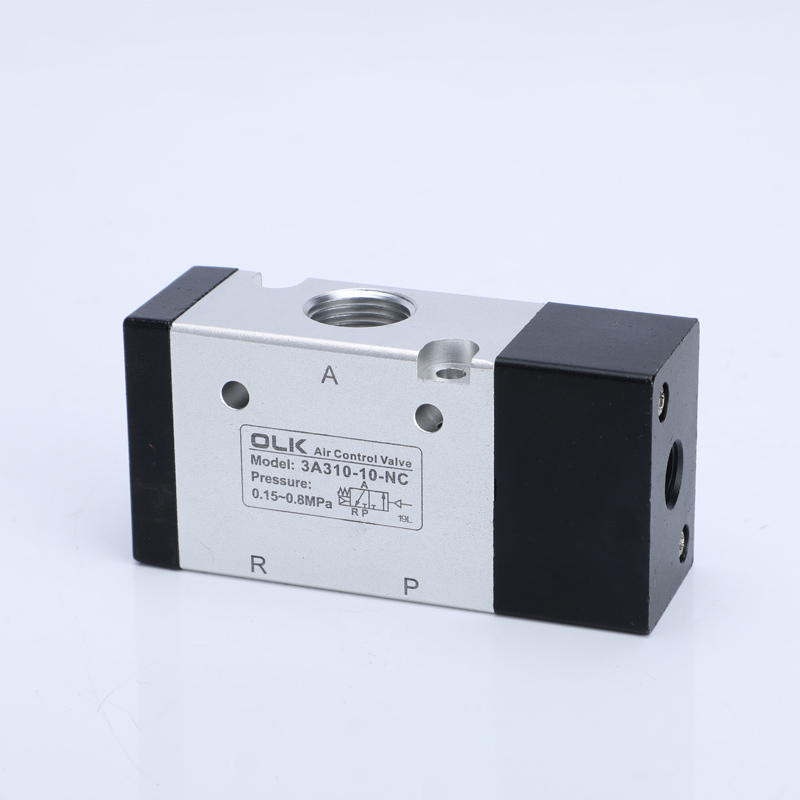

شیر جهتی سیال کنترل پنوماتیک سری 3A دریچه جهتی سیال کنترل هوای 3 راه یک شیر جهتی سیال مناسب برای هوا به عنوان محیط کار است.
این محصول دارای فشار هوای شروع کم است، با نوع کنترل تک سر دارای تنظیم مجدد فنری و نوع کنترل دوگانه با عملکرد حافظه موقعیت.
سوراخ داخلی با فناوری ویژه پردازش می شود و در نتیجه مقاومت اصطکاک کم، عدم نیاز به روغن کاری روغن، چرخه عمر پایدار و عمر طولانی را به همراه دارد.
ساختار سبک وزن و نصب آسان است.
تولیدکنندگان Ouleikai (OLK) خدمات سفارشی بدنه سوپاپ را ارائه میکنند که امکان درمانهای سطحی مختلف شیر را فراهم میکند.
دریچه های کنترل هوا سری 3A 3 راه و شیرهای کنترل جریان به طور گسترده در تجهیزات اتوماسیون بسته بندی، کنترل ربات، سیستم های هوای فشرده و سایر زمینه ها استفاده می شود.
نماد:
کد سفارش
3A
3
10
08
نه
مدل
کد
نوع دریچه
اندازه پورت
نوع بازیگری
3A:2 موقعیت شیر 3 راه
سری 1:100
10: تک بازیگری
06:G1/8
نه: به طور معمول باز است
سری 2:200
20: دوبازیگری
08:G1/4
NC: به طور معمول بسته است
سری 3:300
10:G3/8

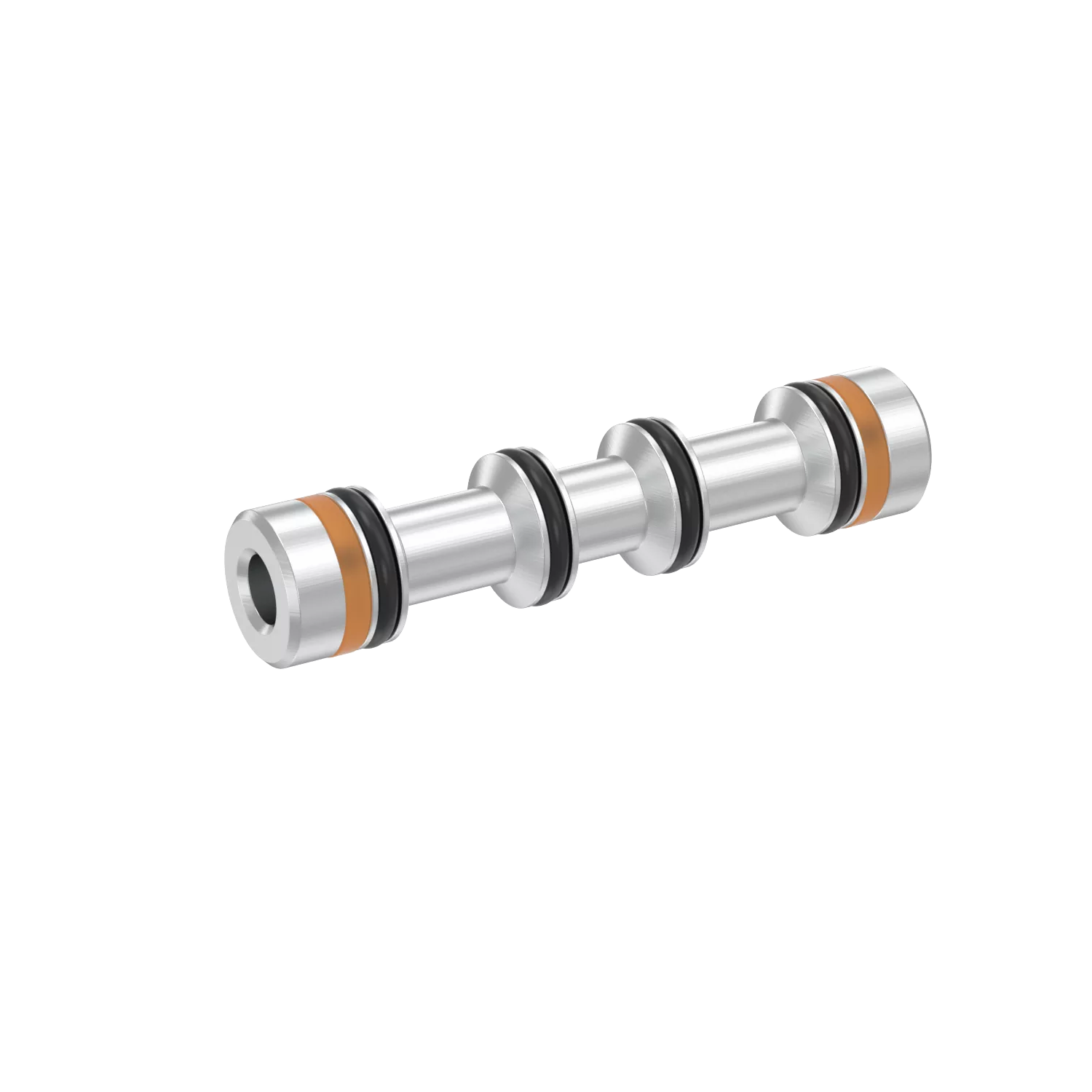

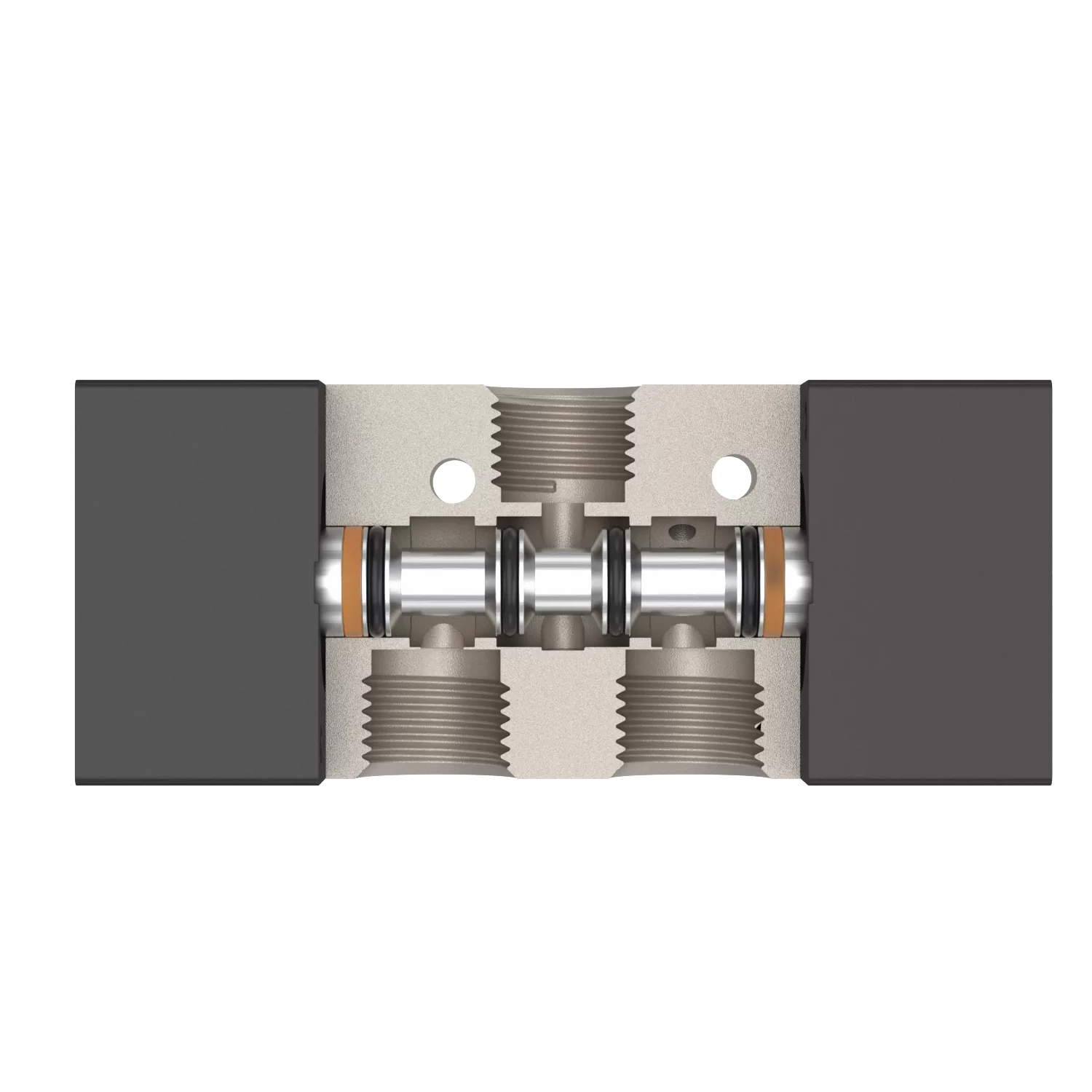

1. ساختار پیستونی با آب بندی عالی و عملکرد پاسخگو.
2. کنترل پنوماتیک دو سر با عملکرد حافظه.

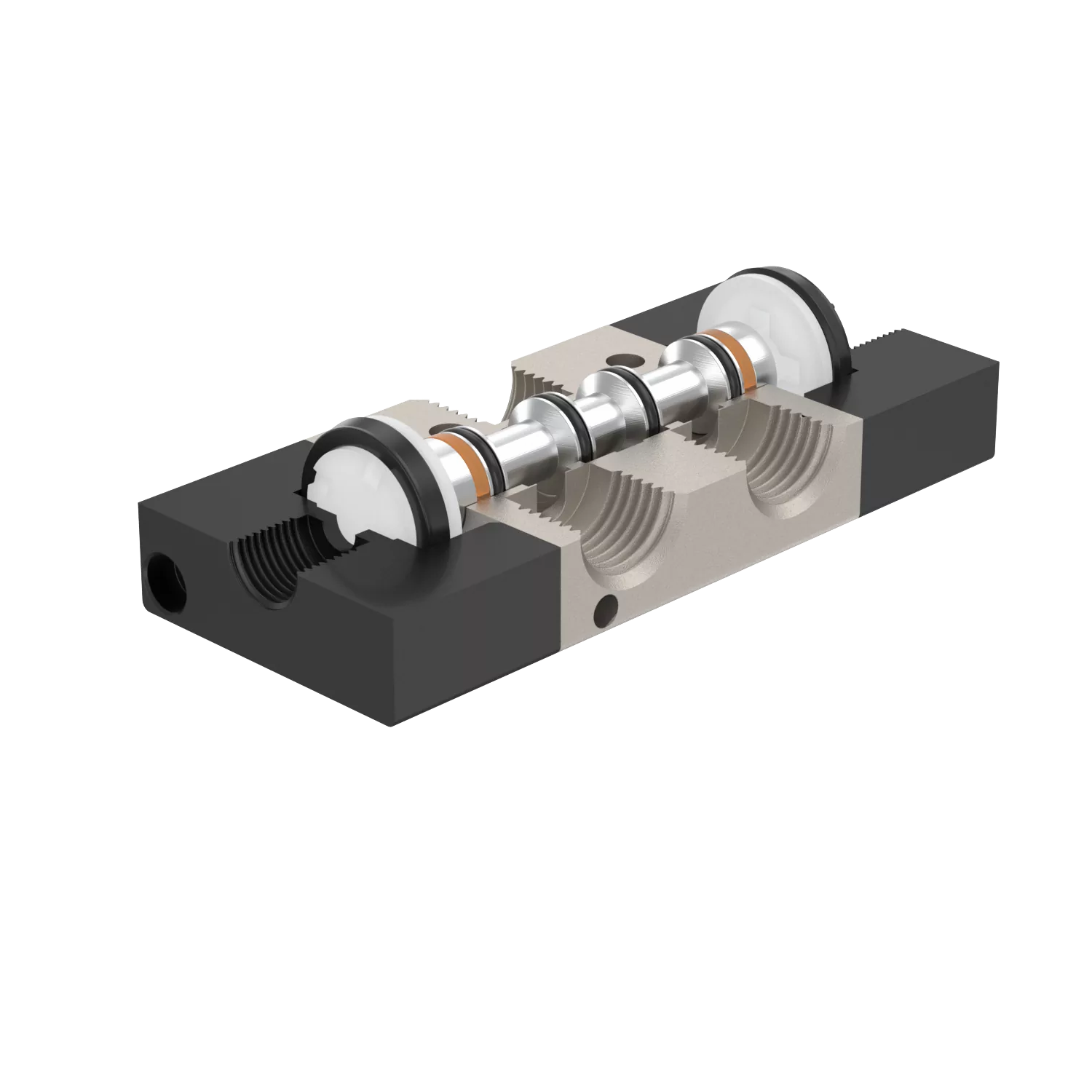

3. سوراخ های داخلی پردازش شده با تکنیک های خاص، که منجر به مقاومت اصطکاکی کم، فشار راه اندازی کم، و طول عمر طولانی می شود.
4. به روغن کاری نیاز ندارد.
5. نصب آسان با چندین موقعیت نصب.
6. می توان با مونتاژ دریچه پایه یکپارچه، صرفه جویی در فضای نصب.
|
محیط کار |
هوا (فیلتر شده از طریق فیلتر بیش از 40 میکرومتر) |
|
اقدام |
کنترل هوای خارجی |
|
روان کننده |
غیر ضروری |
|
محدوده فشار کاری MPa(psi) |
0.15~0.8 (21~114) |
|
مقاومت فشاری تضمین شده |
کد سفارش |
|
دمای کار درجه سانتی گراد |
-20 تا 70 |
|
حداکثر فرکانس کاری |
5 بار در ثانیه |
|
مواد بدنه |
آلیاژ آلومینیوم |
|
مدل |
قطر پورت |
تعداد موقعیت ها |
سطح مقطع موثر mm² (مقدار CV) |
|
3A110-M5 |
M5 |
دو موقعیت سه طرفه |
5.5 (0.3) |
|
3A120-M5 |
M5 |
دو موقعیت سه طرفه |
5.5 (0.3) |
|
3A110-06 |
G1/8 |
دو موقعیت سه طرفه |
12.0 (0.67) |
|
3A120-06 |
G1/8 |
دو موقعیت سه طرفه |
12.0 (0.67) |
|
3A210-06 |
G1/8 |
دو موقعیت سه طرفه |
14.0 (0.7) |
|
3A220-06 |
G1/8 |
دو موقعیت سه طرفه |
14.0 (0.7) |
|
3A210-08 |
G1/4 |
دو موقعیت سه طرفه |
16.0 (0.89) |
|
3A310-08 |
G1/4 |
دو موقعیت سه طرفه |
16.0 (0.89) |
|
3A310-08 |
G1/4 |
دو موقعیت سه طرفه |
25.0 (1.39) |
|
3A320-08 |
G1/4 |
دو موقعیت سه طرفه |
25.0 (1.39) |
|
3A310-10 |
G3/8 |
دو موقعیت سه طرفه |
30.0 (1.67) |
|
3A320-10 |
G3/8 |
دو موقعیت سه طرفه |
30.0 (1.67) |
|
3A410-15 |
G1/2 |
دو موقعیت سه طرفه |
50.0 (2.79) |
|
3A420-15 |
G1/2 |
دو موقعیت سه طرفه |
50.0 (2.79) |
سوالات متداول:
آیا می توان سری 3A را به NO یا NC تغییر داد؟
تعویض خود به طور کلی توصیه نمی شود زیرا تفاوت های ساختاری در NO/NC مربوط به تریم، جهت گیری فنر و غیره است.
توصیه ها: هنگام سفارش، انتخاب NO یا NC را پاک کنید
اگر مدل نیاز به تغییر داشته باشد، برای اطمینان از قابلیت اطمینان، می توان بدنه شیر را جایگزین کرد یا کل شیر را جایگزین کرد.
1. ساختار پیستونی با آب بندی عالی و عملکرد پاسخگو.
از نظر معنی سازگار است: NO=به طور معمول باز /NC=به طور معمول بسته است
با این حال، شیر کنترل پنوماتیک توسط سیگنال فشار هوا کار می کند، و شیر برقی با نیروی برقی سیم پیچ کار می کند. این دو اصل متفاوت است.

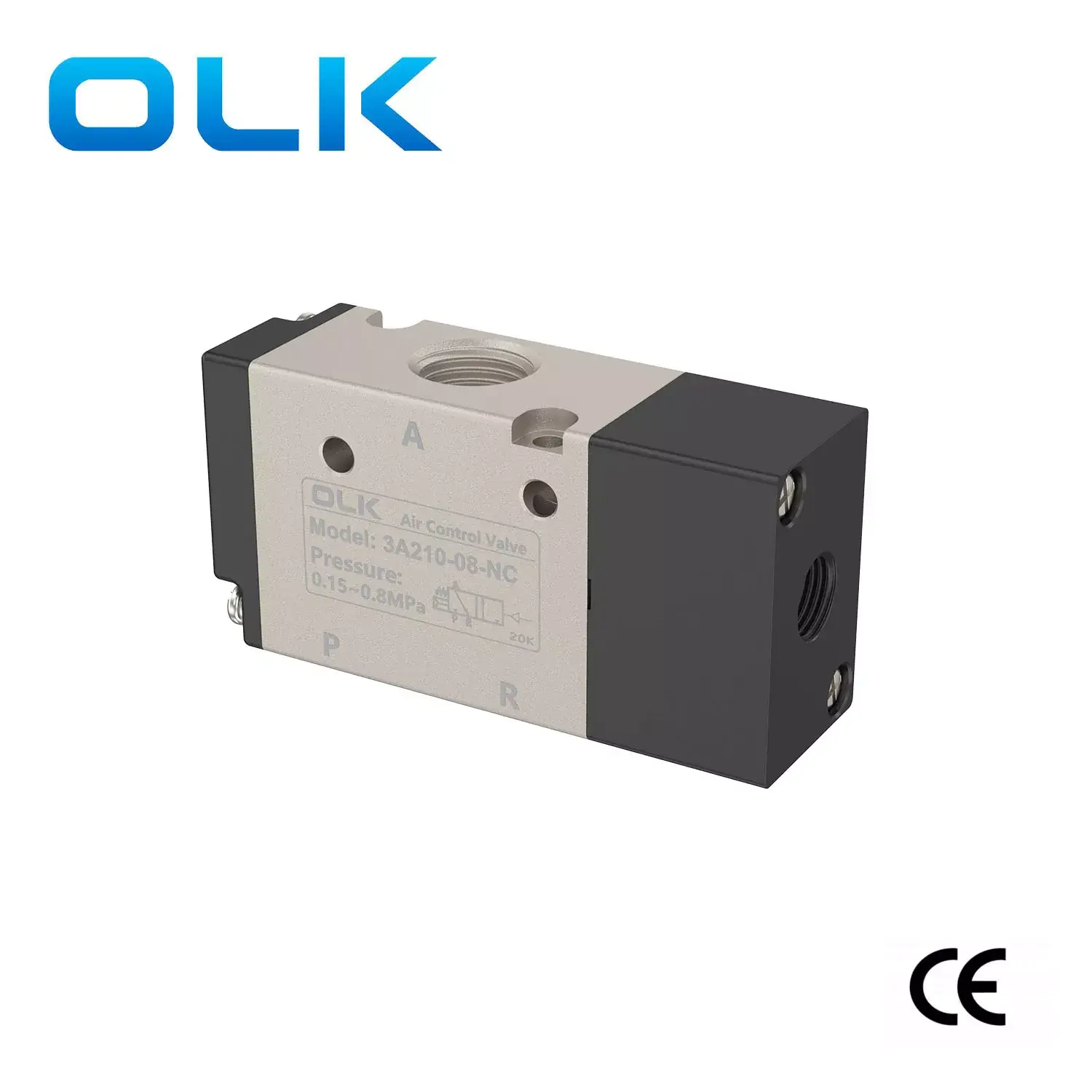

آیا سری 3A NO/NC از گواهینامه CE پشتیبانی می کند؟
OLK موجود در: گواهینامه CE (EMC+LVD).

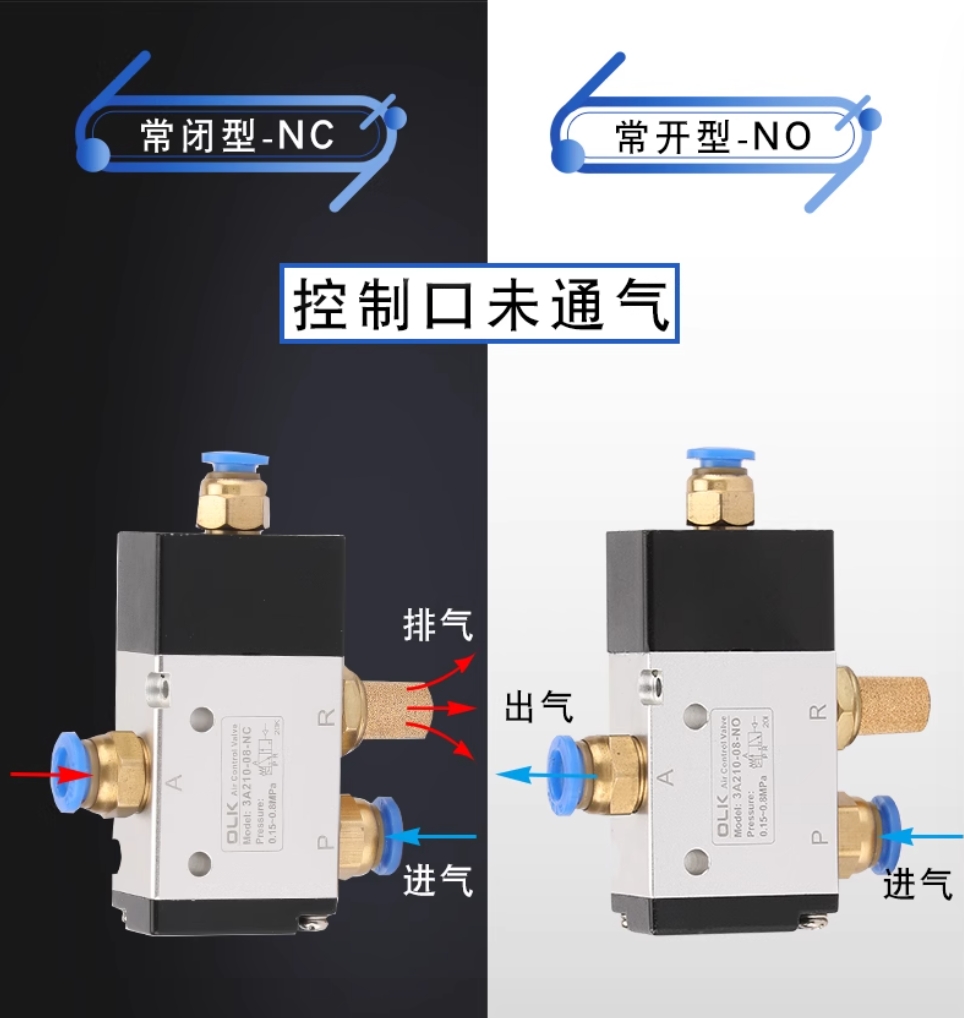

تفاوت بین NO و NC سری 3A چیست؟
NC (معمولاً بسته): دریچه زمانی بسته می شود که هوا وجود نداشته باشد و تنها پس از هدایت سیگنال/فشار هوا می توان آن را باز کرد.
NO (به طور معمول باز): دریچه به طور طبیعی در هنگام تنفس باز می ماند و پس از دریافت سیگنال بسته می شود.
