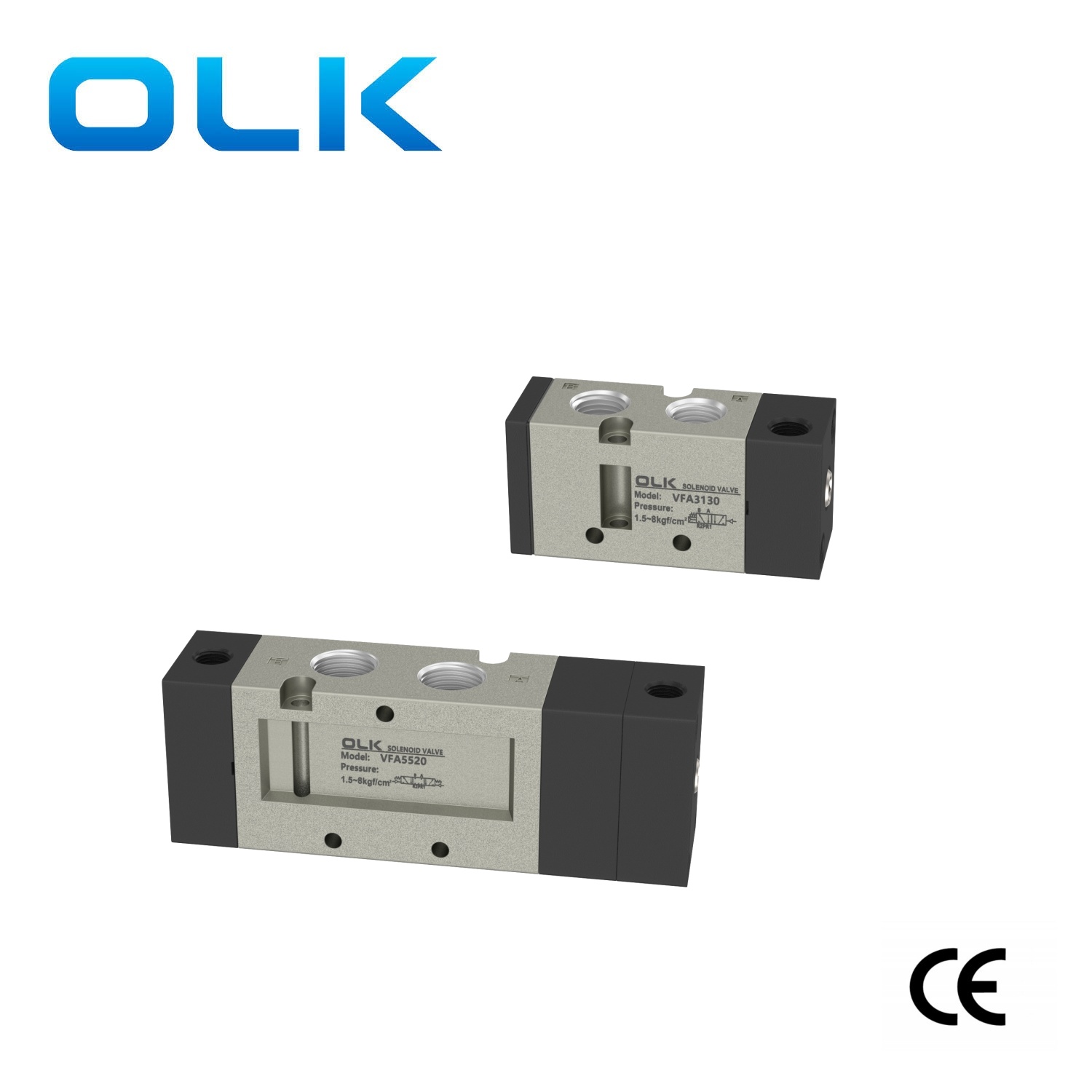

دریچه های معکوس کنترل پنوماتیک سری Ouleikai (OLK) سه گزینه مسیر هوا را ارائه می دهند: سه درگاه دو طرفه، پنج درگاه دو طرفه و پنج درگاه سه طرفه. هسته سوپاپ با فشار پنوماتیک سوئیچ می شود تا جهت جریان هوا را تغییر دهد. این فشار پنوماتیک به عنوان فشار پایلوت یا فشار کنترلی شناخته می شود که به صورت خارجی ارائه می شود. رزوه های رابط بدنه شیر کنترل هوا VFA بدون سوراخ است و داخل بدنه شیر صاف است. این دستگاه از یک صفحه فیلتر 40 میکرونی برای تصفیه کارآمد ناخالصی استفاده می کند و عمر حلقه آب بندی را افزایش می دهد.
شیر کنترل پنوماتیک VFA به طور گسترده در بخش های مختلف صنعتی مانند پتروشیمی، تولید برق، داروسازی و غیره برای کنترل جهت و جریان گاز استفاده می شود. علاوه بر این، می توان آن را در سیستم های اتوماسیون صنعتی برای کارهایی مانند کنترل خط لوله مایع، کنترل خط لوله گاز و کنترل خط تولید خودکار به کار برد.
نماد：
کد سفارش
VF3
130
4
G
B
02
سری
سیم پیچ و موقعیت
ولتاژ
نوع خط
دفترچه راهنما
اندازه پورت
شیر برقی تک 130:5/2 طرفه
3:110 VAC
G: نوع خط
02:PT1/4
شیر برقی دو طرفه 230:5/2
4:220 VAC
د: از
شیر برقی دو طرفه 330:5/2 طرف مرکز بسته
5:24 VDC
DZ:DIN با نور
مرکز اگزوز شیر برقی دو طرفه 430:230:5/2
6:12 VDC
مرکز فشار شیر برقی دو طرفه 530:230:5/2
|
محیط کار |
هوا (فیلتر شده از طریق فیلتر بیش از 40 میکرومتر) |
|
اقدام |
کنترل هوای خارجی |
|
روان کننده |
غیر ضروری |
|
محدوده فشار کاری MPa(psi) |
0.15 ~ 0.9 |
|
مدل |
قطر پورت |
تعداد موقعیت ها |
سطح مقطع موثر mm² (مقدار CV) |
|
VFA3130-02 |
ورودی=خروجی=PT1/4 اگزوز=PT1/8 |
2 موقعیت 5 راه |
18 (1) |
|
VFA3230-02 |
ورودی=خروجی=PT1/4 اگزوز=PT1/8 |
2 موقعیت 5 راه |
18 (1) |
|
VFA3330-02 |
ورودی=خروجی=PT1/4 اگزوز=PT1/8 |
سه موقعیت پنج راه |
18 (1) |
|
VFA3430-02 |
ورودی=خروجی=PT1/4 اگزوز=PT1/8 |
سه موقعیت پنج راه |
18 (1) |
|
VFA3530-02 |
ورودی=خروجی=PT1/4 اگزوز=PT1/8 |
سه موقعیت پنج راه |
18 (1) |
|
VFA5120-03 |
PT3/8 |
2 موقعیت 5 راه |
45 (2.5) |
|
VFA5220-03 |
PT3/8 |
2 موقعیت 5 راه |
45 (2.5) |
|
VFA5320-03 |
PT3/8 |
سه موقعیت پنج راه |
45 (2.5) |
|
VFA5420-03 |
PT3/8 |
سه موقعیت پنج راه |
45 (2.5) |
|
VFA5520-03 |
PT3/8 |
سه موقعیت پنج راه |
45 (2.5) |
