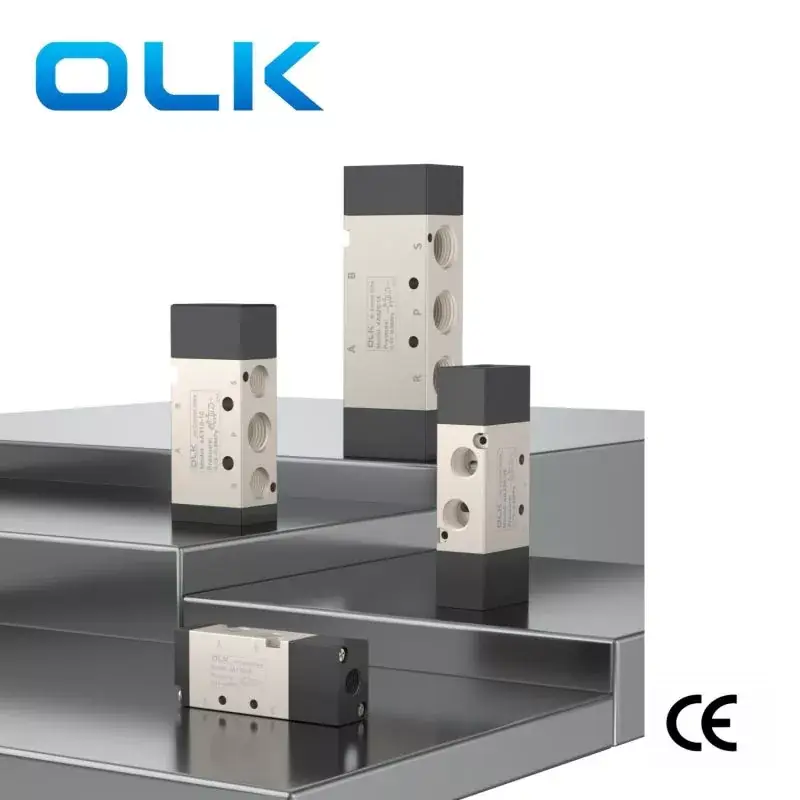

شیر کنترل هوا Ouleikai (OLK) 4A 5 روش کنترل و تغییر مایعات مختلف را امکان پذیر می کند و می تواند سیلندرهای دوتایی را کنترل کند. سری 4A توسط هوا کنترل می شود و از سرعت پاسخ سریع و عملکرد دقیق برای تضمین ثبات و دقت کنترل گاز اطمینان می دهد. استفاده از این محصول در شرایطی که بیش از محدوده مشخص شده باشد ، ممنوع است تا از تأثیرگذاری بر طول عمر و ایمنی محصول جلوگیری شود.
نماد:
کد سفارش
4a
1
10
06
مدل
رمز
نوع دریچه
اندازه بندر
4A: 2 موقعیت 5 راه شیر/3 موقعیت 5 راه شیر
1: 100 سری
10: یک سولنوئید 5/2 راه
M5: M5x0.8
سری 2: 200
20: شیر دوتایی دو برابر 5/2 راه
06: G1/8
سری 3: 300
30c: دریچه دوتایی سولنوئید 5/3 مرکز بسته
08: G1/4
سری 4: 400
30E: دریچه دوتایی دوتایی 5/3 راه اگزوز
10: G3/8
30p: دریچه سولنوئید دوتایی 5/3 مرکز فشار
15: G1/2

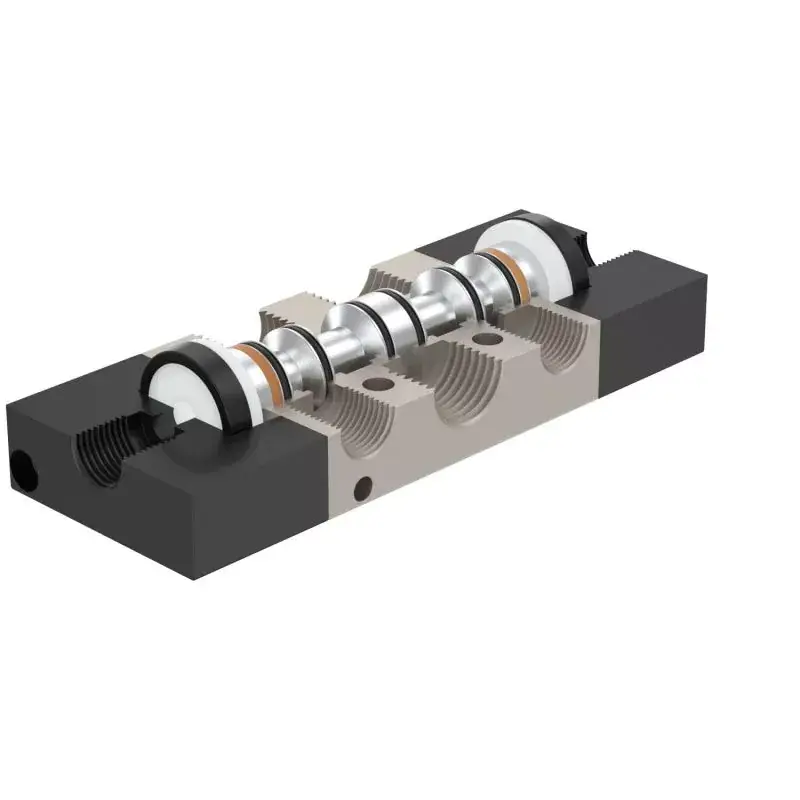

1. ساختار پیستون از نوع ، آب بندی عالی ، واکنش پاسخگو ؛
2. دریچه های سولنوئید سه موقعیتی سه عملکرد اصلی را برای انتخاب ارائه می دهند.
شیرهای پنوماتیک دو موقعیت دو طرفه دارای عملکرد حافظه هستند.
4. سوراخ داخلی با یک تکنیک خاص پردازش می شود و در نتیجه مقاومت در برابر اصطکاک کم ، فشار کم راه اندازی و عمر طولانی مدت انجام می شود.
5. نیازی به روغن کاری روغن نیست.
6. می تواند با یک پایه برای تشکیل یک گروه دریچه ، صرفه جویی در فضای نصب ، یکپارچه شود.
|
واسطه کار |
هوا (از طریق فیلتر بیش از 40μm فیلتر شده است) |
|
عمل |
کنترل هوای خارجی |
|
روان کننده |
غیر ضروری |
|
دامنه فشار کار MPA (PSI) |
0.15-0.8 (114 ~ 21) |
|
مقاومت در برابر فشار تضمین شده |
1.5MPa (215psi) |
|
دمای کار درجه سانتیگراد |
-20-70 |
|
ماده بدن |
آلیاژ آلومینیوم |
|
مدل |
قطر بندر |
تعداد موقعیت ها |
بالاترین فرکانس عملیاتی |
منطقه مقطعی مؤثر mm² (مقدار CV) |
|
4A110-M5 |
m5 |
2 موقعیت 5 راه |
5 بار/ثانیه |
5.5 (0.31) |
|
4A120-M5 |
m5 |
2 موقعیت 5 راه |
5 بار/ثانیه |
5.5 (0.31) |
|
4A130C-M5 |
m5 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
5.0 (0.28) |
|
4A130E-M5 |
m5 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
5.0 (0.28) |
|
4A130P-M5 |
m5 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
5.0 (0.28) |
|

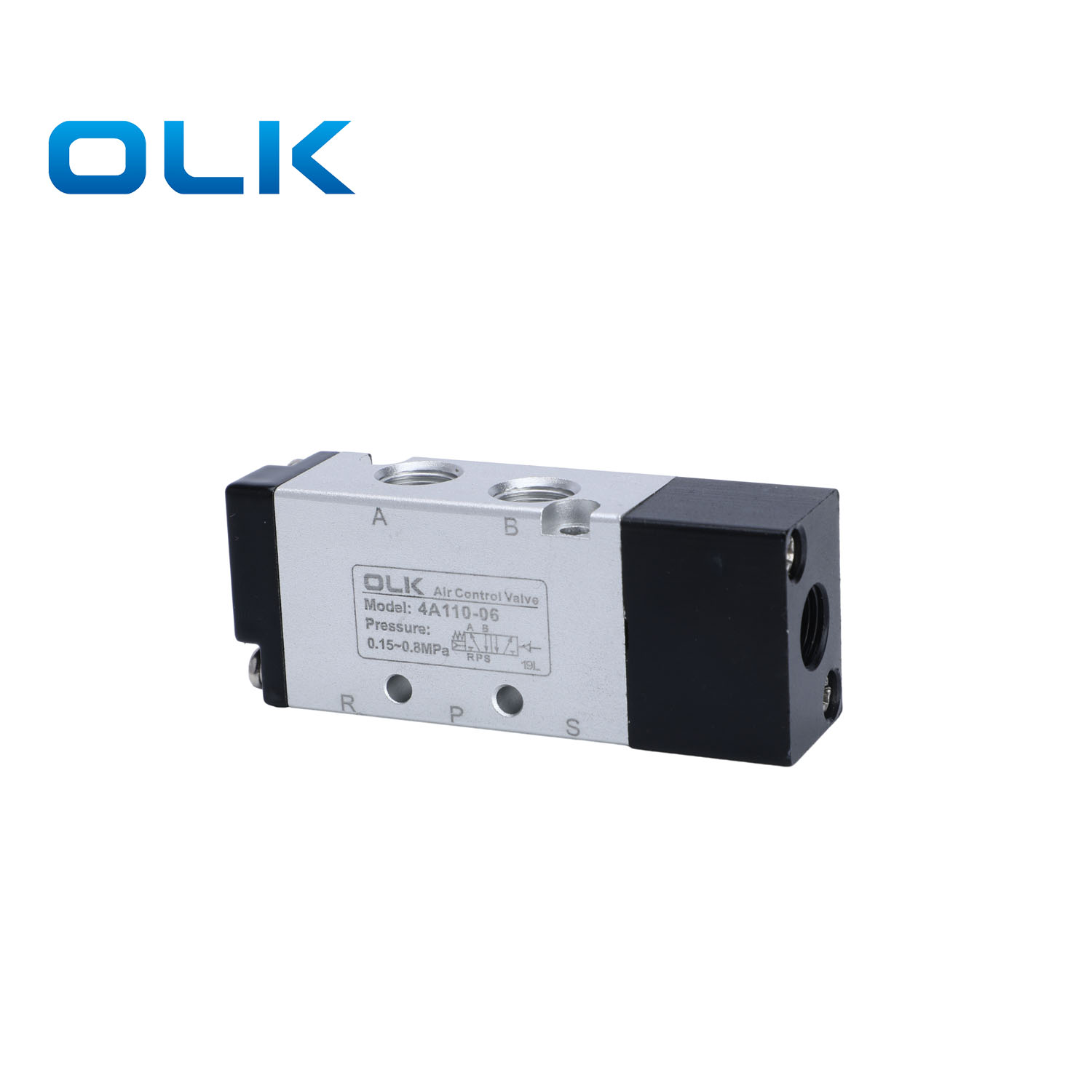

4A110-06 |
G1/8 |
2 موقعیت 5 راه |
5 بار/ثانیه |
12.0 (0.67) |
|

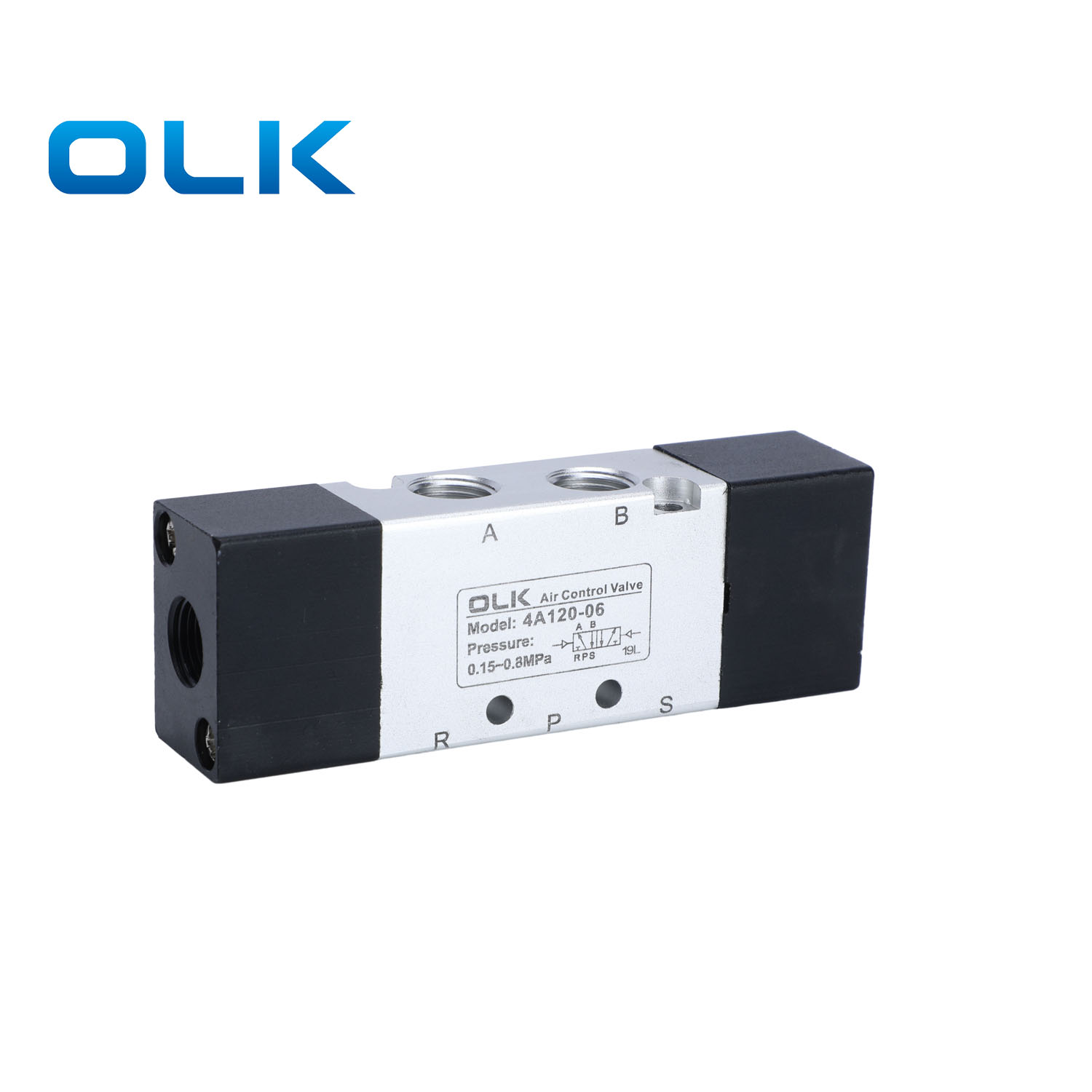

4A120-06 |
G1/8 |
2 موقعیت 5 راه |
5 بار/ثانیه |
12.0 (0.67) |
|

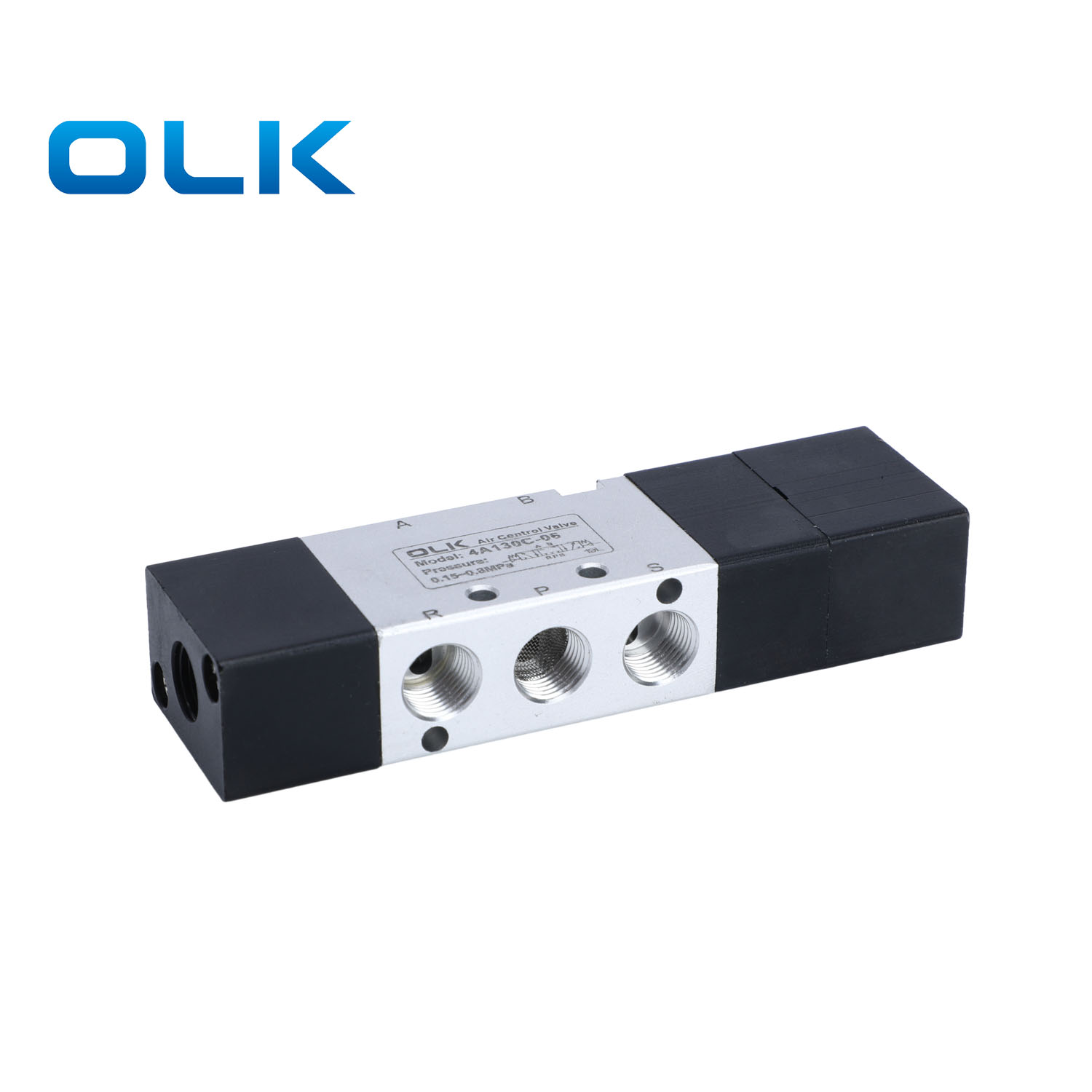

4A130C-06 |
G1/8 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
9.0 (0.50) |
|
4A130E-06 |
G1/8 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
9.0 (0.50) |
|
4A130p-06 |
G1/8 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
9.0 (0.50) |
|
4A210-06 |
G1/8 |
2 موقعیت 5 راه |
5 بار/ثانیه |
14.0 (0.78) |
|
4A220-06 |
G1/8 |
2 موقعیت 5 راه |
5 بار/ثانیه |
14.0 (0.78) |
|
4A230C-06 |
G1/8 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
12.0 (0.67) |
|
4A230E-06 |
G1/8 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
12.0 (0.67) |
|
4A230p-06 |
G1/8 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
12.0 (0.67) |
|

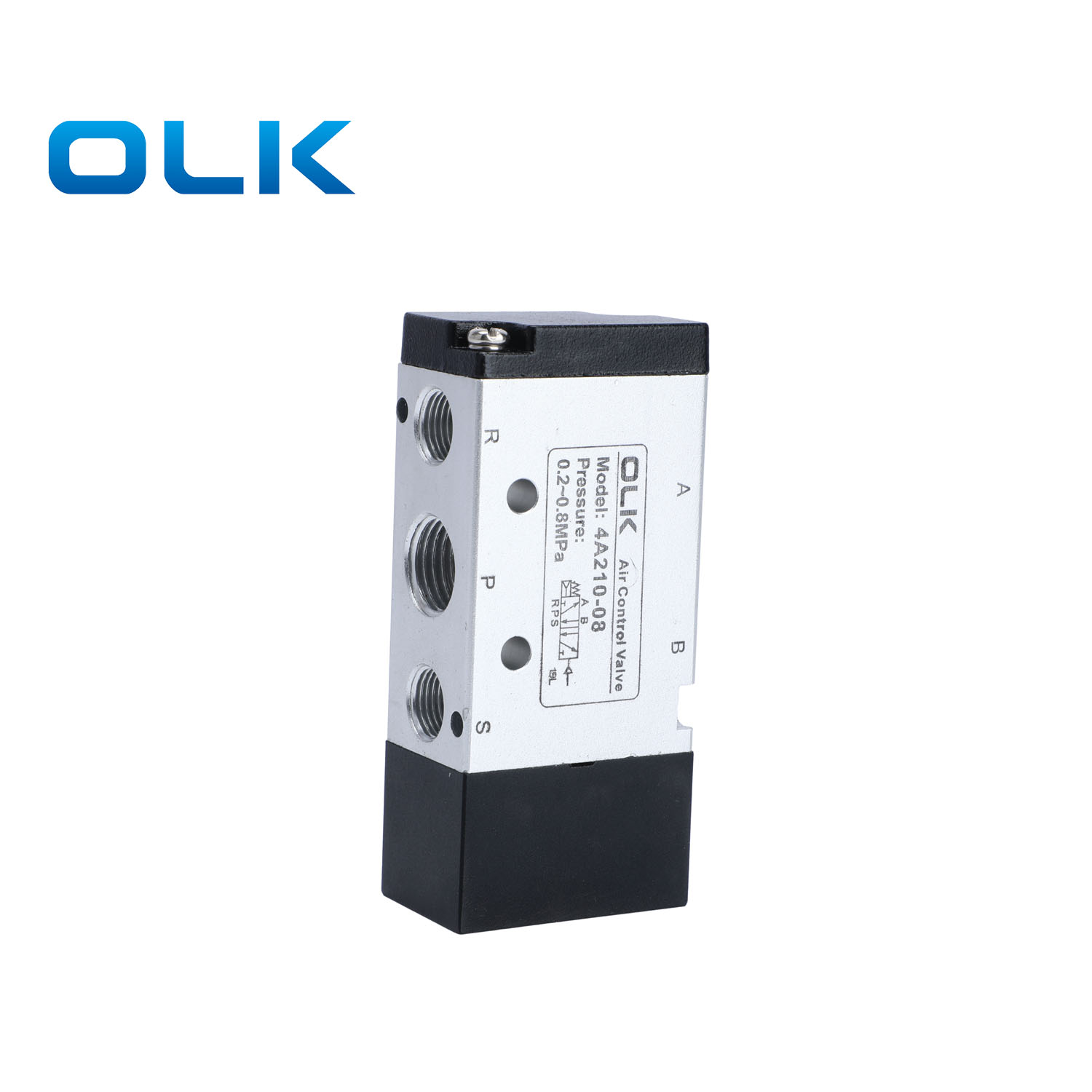

4A210-08 |
ورودی = خروجی = G1/4 اگزوز = PT1/8 |
2 موقعیت 5 راه |
5 بار/ثانیه |
16.0 (0.89) |
|

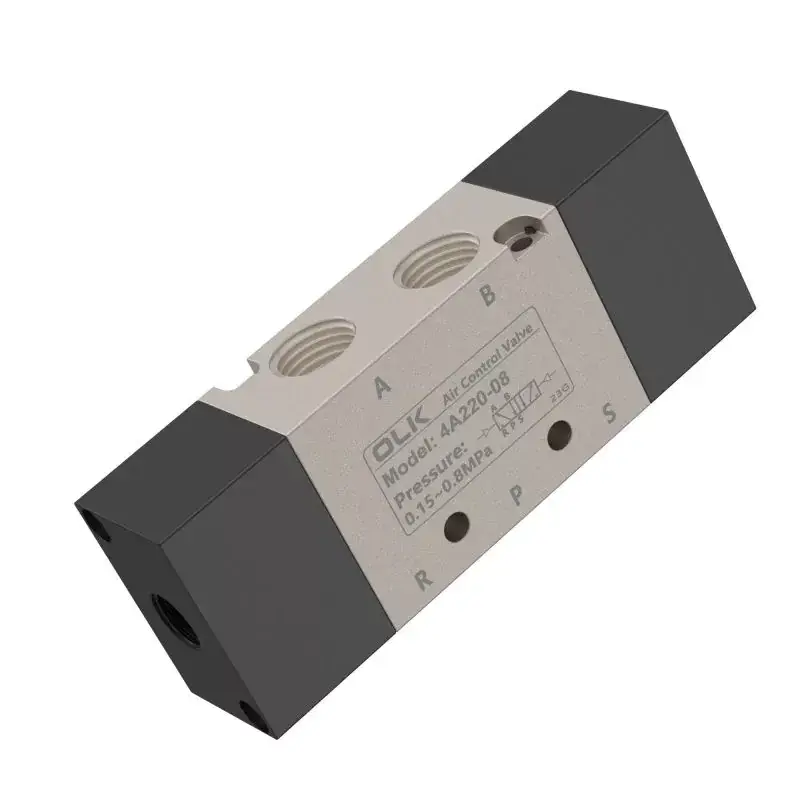

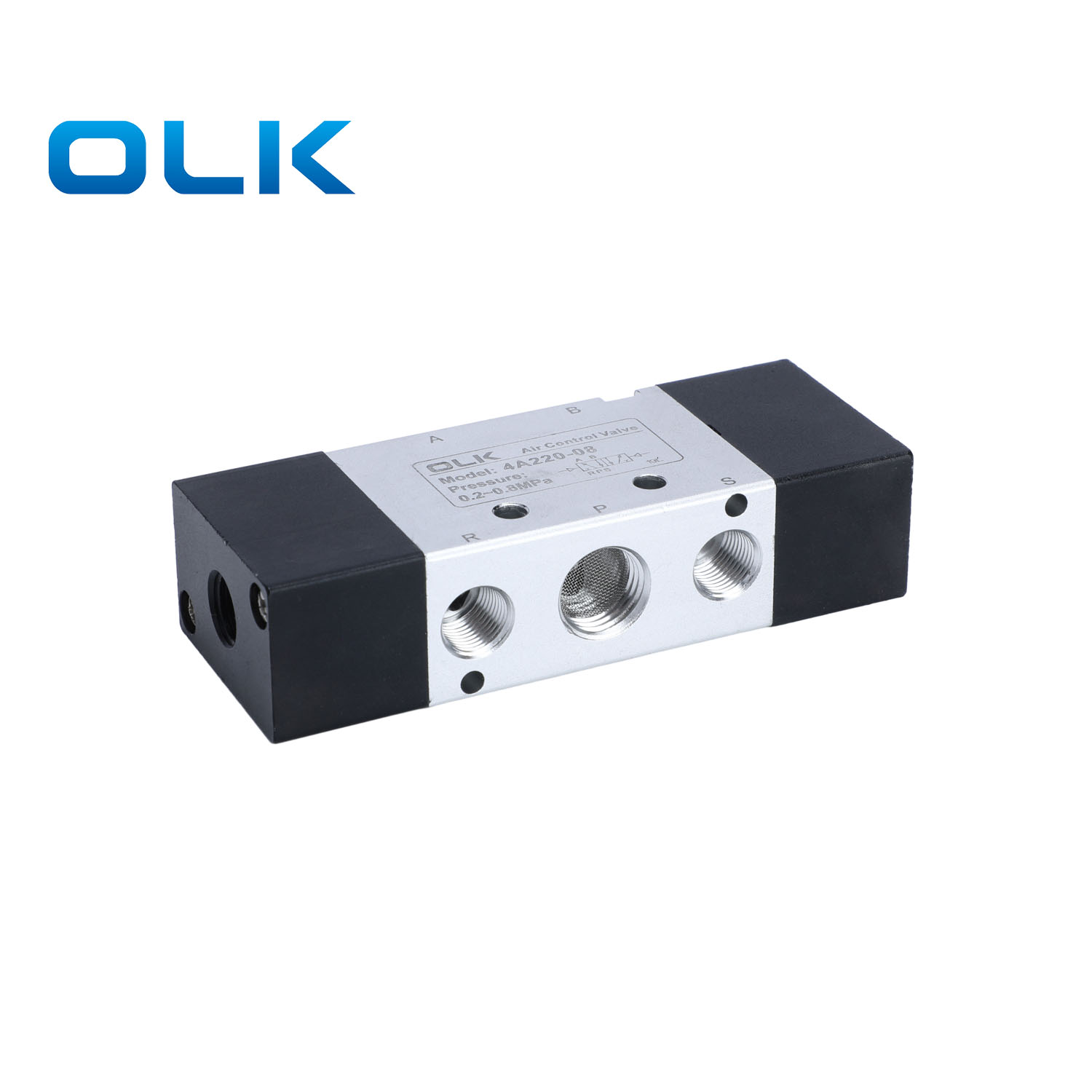

4A220-08 |
ورودی = خروجی = G1/4 اگزوز = PT1/8 |
2 موقعیت 5 راه |
5 بار/ثانیه |
16.0 (0.89) |
|
4A230C-08 |
ورودی = خروجی = G1/4 اگزوز = PT1/8 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
12.0 (0.67) |
|
4A230E-08 |
ورودی = خروجی = G1/4 اگزوز = PT1/8 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
12.0 (0.67) |
|
4A230p-08 |
ورودی = خروجی = G1/4 اگزوز = PT1/8 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
12.0 (0.67) |
|
4A310-08 |
G1/4 |
2 موقعیت 5 راه |
4 بار/ثانیه |
25.0 (1.40) |
|
4A320-08 |
G1/4 |
2 موقعیت 5 راه |
4 بار/ثانیه |
25.0 (1.40) |
|
4A330C-08 |
G1/4 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
18.0 (1.00) |
|
4A330E-08 |
G1/4 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
18.0 (1.00) |
|
4A330p-08 |
G1/4 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
18.0 (1.00) |
|
4A310-10 |
ورودی = خروجی = G3/8 اگزوز = PT1/4 |
2 موقعیت 5 راه |
4 بار/ثانیه |
30.0 (1.67) |
|
4A320-10 |
ورودی = خروجی = G3/8 اگزوز = PT1/4 |
2 موقعیت 5 راه |
4 بار/ثانیه |
30.0 (1.67) |
|
4A330C-10 |
ورودی = خروجی = G3/8 اگزوز = PT1/4 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
18.0 (1.00) |
|
4A330E-10 |
ورودی = خروجی = G3/8 اگزوز = PT1/4 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
18.0 (1.00) |
|
4A330p-10 |
ورودی = خروجی = G3/8 اگزوز = PT1/4 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
18.0 (1.00) |
|
4A410-15 |
G1/2 |
2 موقعیت 5 راه |
3 بار/ثانیه |
50.0 (2.79) |
|
4A420-15 |
G1/2 |
2 موقعیت 5 راه |
3 بار/ثانیه |
50.0 (2.79) |
|
4A430C-15 |
G1/2 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
30.0 (1.67) |
|
4A430E-15 |
G1/2 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
30.0 (1.67) |
|
4A430p-15 |
G1/2 |
سه موقعیت پنج طرفه |
3 بار/ثانیه |
30.0 (1.67) |
