5 راه 4N310-08 شیر برقی صفحه

OLK 2Position 5 Way 4N310-08 صفحه سوپاپ Solenoid Solenoid Size G1/4 Size.4N310-08 دریچه دارای یک طرح خروجی هوای پشتی است که امکان نصب انعطاف پذیر و صرفه جویی در فضا را فراهم می کند ، به طور مؤثر سرعت پاسخ و پایداری سیستم را افزایش می دهد.

5 Way 4N310-08 به طور خاص برای سیستم سیلندر ابزار با ابزار مناسب برای سناریوهای سوئیچینگ فرکانس بالا مناسب است. و به تجهیزات اتوماسیون مانند دستگاه های CNC و مراکز ماشینکاری اختصاص داده شده است.

5 Way 4N310-08 Plate Plate Valve Product Product Product

طراحی اختصاصی برای سیلندر چاقو/سیلندر بستن

دریچه هوا در پشت ، ساختار جمع و جور

ولتاژ اختیاری: AC220V / DC24V

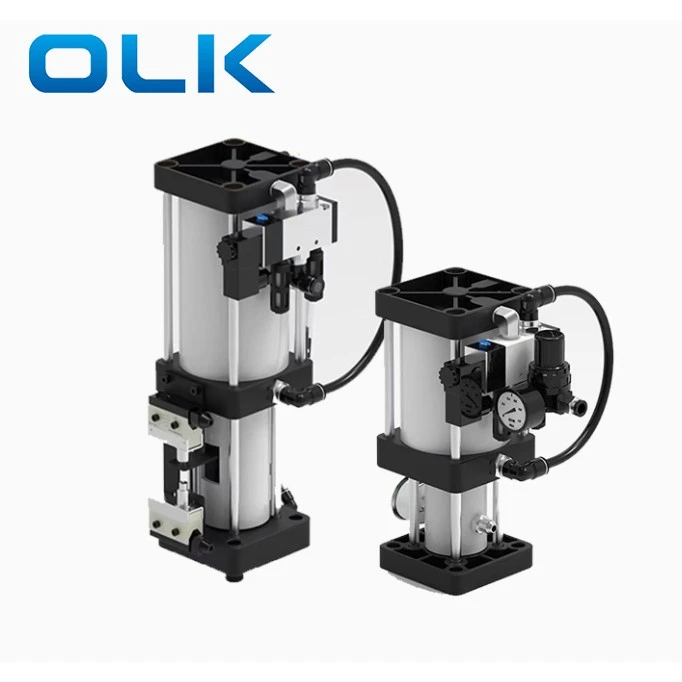

نمای کلی سیلندر انتشار ابزار (TRC)

سیلندر انتشار ابزار مخصوصاً برای اسپیندل های دستگاه CNC برای انتشار ابزارها استفاده می شود. این سیلندر از اصل "انتقال فشار برابر در مایعات" استفاده می کند ، و این امکان را برای ایجاد فشار هوای کوچک برای تولید نیروی بزرگ مورد نیاز برای انتشار ابزار در اسپیندل CNC فراهم می کند. این سیلندر شامل: سیلندر هوا ، سوپاپ سولنوئید 5 طرفه 4N310 ، مخزن روغنی و سوئیچ های میکرو است.

یادداشت های نصب سیلندر انتشار ابزار

برای دوک های عمودی ، سیلندر را با یک براکت برطرف کرده و آن را به صورت عمودی بالای جعبه دوک نخ ریسی نصب کنید.

برای دوک های افقی ، فنجان روغن را عمودی و بالاتر از بدنه سیلندر نگه دارید.

فنجان روغن باید رو به رو باشد تا هوا از سیلندر فرار کند.

مراحل نصب سیلندر انتشار ابزار

برق دستگاه (پانل و کابینت) و تأمین هوا را خاموش کنید.

پوشش جعبه دوک نخ ریسی را بردارید. لوله های هوا را از دریچه solenoid جدا کنید.

مهره پلاستیکی را روی سیم پیچ بر روی سیم پیچ خاموش کنید (سیم ها را جدا نکنید مگر اینکه به درستی مشخص شود).

سیم ها را از سوئیچ های حد بالا و پایین جدا کنید (با دقت علامت گذاری کنید).

سیلندر قدیمی را بردارید.

سیلندر جدید را نصب کرده و آن را با پیچ ها برطرف کنید.

سیم ها و لوله های هوا را دوباره وصل کنید. مطمئن شوید:

سوئیچ حد بالا فشرده می شود.

سوئیچ حد پایین به درستی تنظیم شده است (برای دستگاه های دارای مجله ابزار ، این برای ایمنی بسیار مهم است).

پس از نصب ، با یک ابزار تست کنید. انتشار و گیره ابزار را بررسی کنید. برای دستگاه های دارای مجله ابزار ، تغییر ابزار تست.

اقدامات احتیاطی استفاده از سیلندر ابزار

· سیلندر را می توان به صورت عمودی یا افقی نصب کرد. برای افقی ، فنجان روغن باید رو به رو باشد.

تأمین هوا باید تمیز و خشک باشد ، حداقل 6 کیلوگرم در سانتی متر مربع فشار داشته باشد.

· سطح روغن در فنجان: حداقل 1/5 ، حداکثر 4/5.

· ولتاژ سولنوئید 4N310 و فشار هوا را در حین نصب بررسی کنید.

پرسش

4N310 برای چه چیزی استفاده می شود؟

4N310 برای سیلندر انتشار ابزار استفاده می شود.

سیم پیچ AC در مقابل DC؟

AC برای قدرت خانواده است. DC جریان مستقیم است.

دکمه زیر سوراخ اتصال چیست؟

به صورت دستی درگاه اگزوز را تغییر می دهد.

نکات نصب؟

لوله ها و اتصالات را تمیز کنید تا از ورود خاک به مدار هوا جلوگیری شود.

اندازه پورت 4N310-08 چیست؟

ورودی ، خروجی ، اگزوز: موضوع G1/4 ؛ قطر سوراخ اگزوز جانبی: 19 میلی متر.
