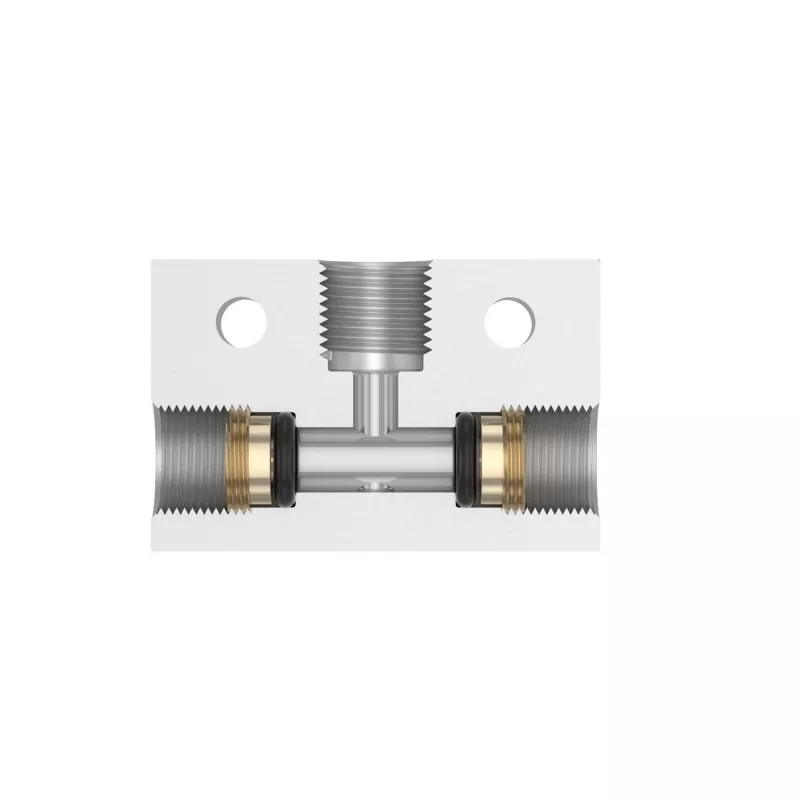

دریچه های شاتل سری Ouleikai (OLK) دارای دو درگاه ورودی "در" و یک درگاه خروجی "Out" است. هنگامی که یکی از واردات ورودی دارد ، صادرات دارای خروجی است. اگر دو فشار ورودی برابر نباشد ، ورودی و پریز فشار بالا وصل می شوند. اگر دو فشار ورودی برابر باشد ، ورودی با اولین فشار ورودی به درگاه خروجی وصل می شود.
شیر شاتل ST LSO معروف به شیرهای انتخاب کننده یا شیرهای چک خلبان دوگانه ، در اصل شیرهای چک خلبان هیدرولیک سه طرفه هستند. آنها به طور خودکار مدار هیدرولیک را انتخاب می کنند. هنگامی که محرک توسط دو منبع روغن فشار متناوب تأمین می شود و باید درگاه روغن فشار بالاتر باز شود ، از شیر شاتل استفاده می شود.

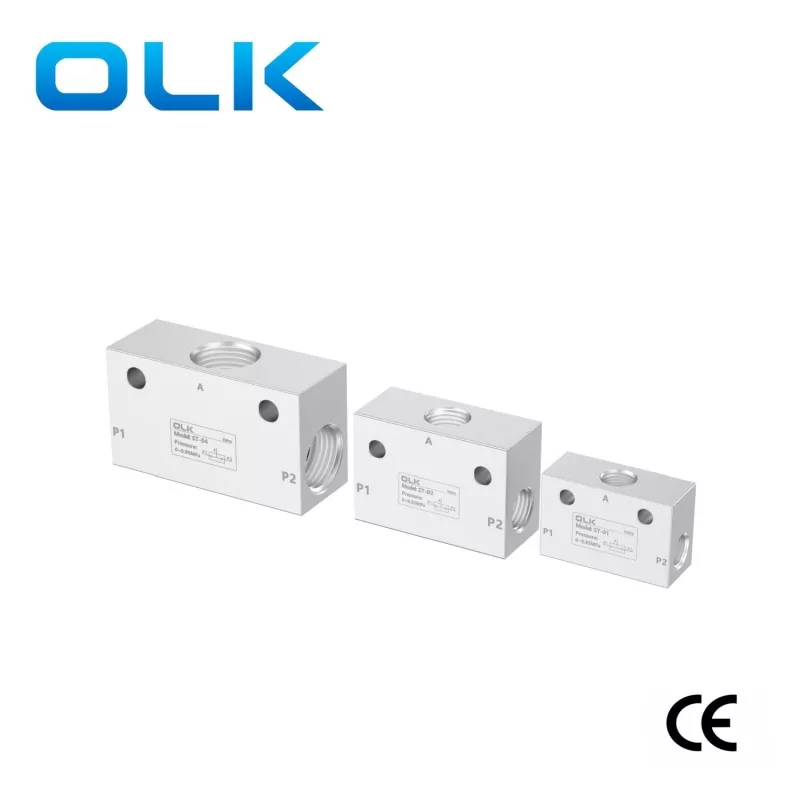

ST Series شاتل دریچه های شفاف ， اگزوز سریع ، ظرفیت تهویه بزرگ ، نصب آسان ، قادر به فشرده سازی گاز ； انتشار سریع
اقدامات احتیاطی و برنامه های کاربردی:
دریچه های شاتل عمدتاً برای انتخاب سیگنال استفاده می شود ، مانند مدارهایی که بین عملکرد دستی و اتوماتیک جابجا می شوند.
اگر اتصالات لوله هوا به درستی انتخاب نشده باشد ، باعث می شود هوا یا اگزوز در درگاه بسیار ناچیز باشد ، ممکن است هسته دریچه به طور کامل تغییر نکند و منجر به اتصال همه درگاه ها شود. این باید از این امر جلوگیری شود. ST-01: G1/8 ؛ ST-02: G1/4 ؛ ST-03: G3/8 ؛ ST-04: G1/2
دریچه های شاتل همچنین می توانند در مدارهای سوئیچینگ بالا و کم فشار استفاده شوند. با این حال ، یک دریچه 2 طرفه باید در قسمت ورودی فشار بالا شیر شاتل نصب شود تا از خطر از دست دادن فشار کم جلوگیری شود.
|
کد سفارش |
||
|
سد |
_ |
06 |
|
مدل: |
|
اندازه بندر |
|
دریچه شاتل خیابان |
|
01: G1/8 |
|
|
|
02: G1/4 |
|
|
|
03: G3/8 |
|
|
|
04: G1/2 |
|
واسطه کار |
هوا (از طریق فیلتر بیش از 40μm فیلتر شده است) |
|
دامنه فشار کار MPA (PSI) |
0 ~ 0.95 (135 ~ 0) |
|
مقاومت در برابر فشار تضمین شده |
1.5MPa (215psi) |
|
دمای کار درجه سانتیگراد |
-5 60 |
|
ماده بدن |
آلیاژ آلومینیوم |
|
مدل |
قطر بندر |
منطقه مقطعی مؤثر mm² (مقدار CV) |
|
ST-01 |
G1/8 |
7.5 |
|
ST-02 |
G1/4 |
21 |
|
ST-03 |
G3/8 |
40 |
|
ST-04 |
G1/2 |
60 |
