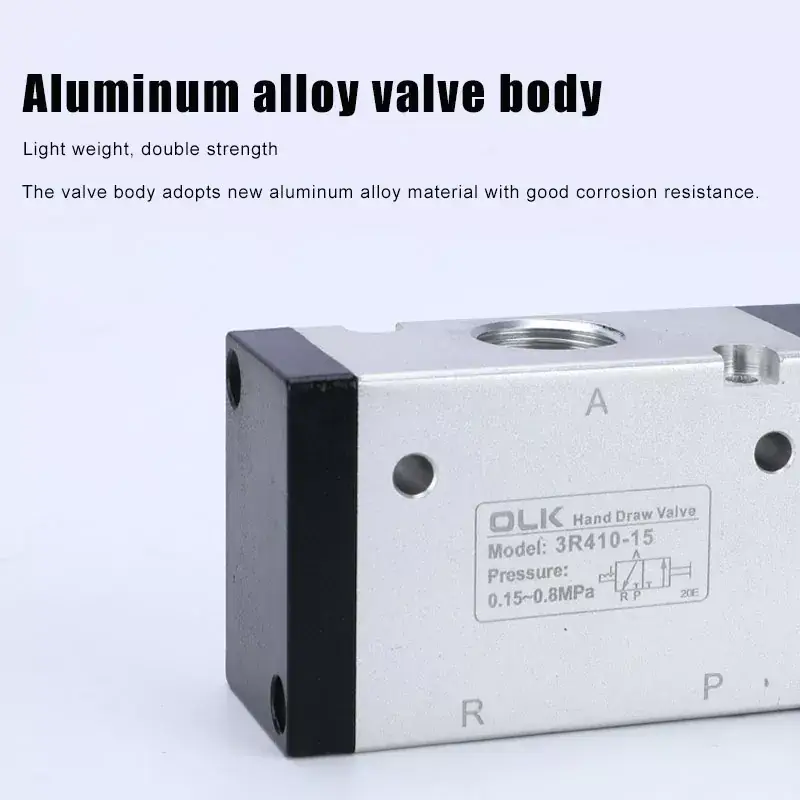

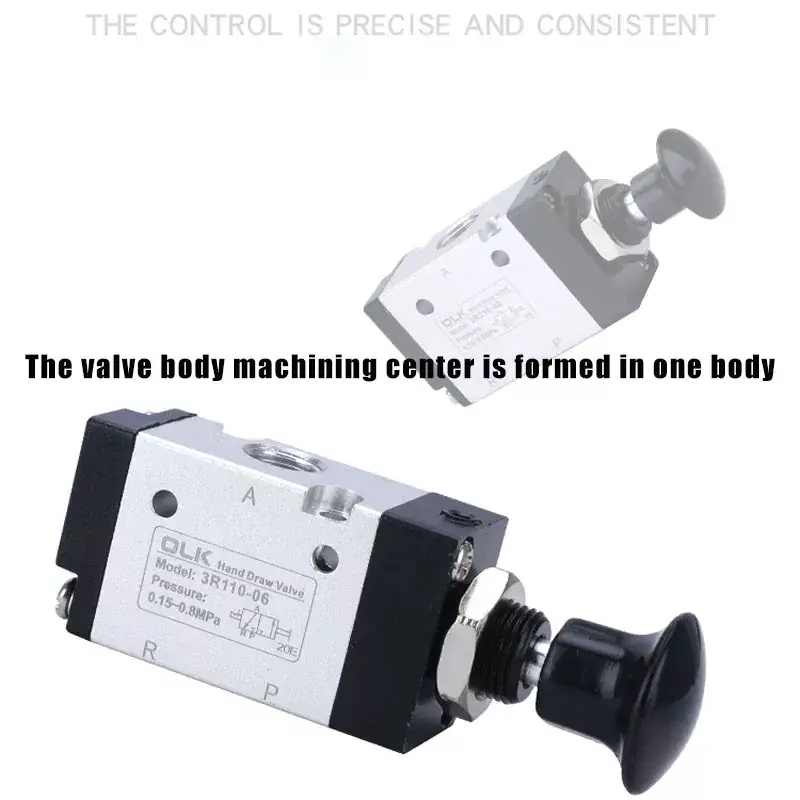

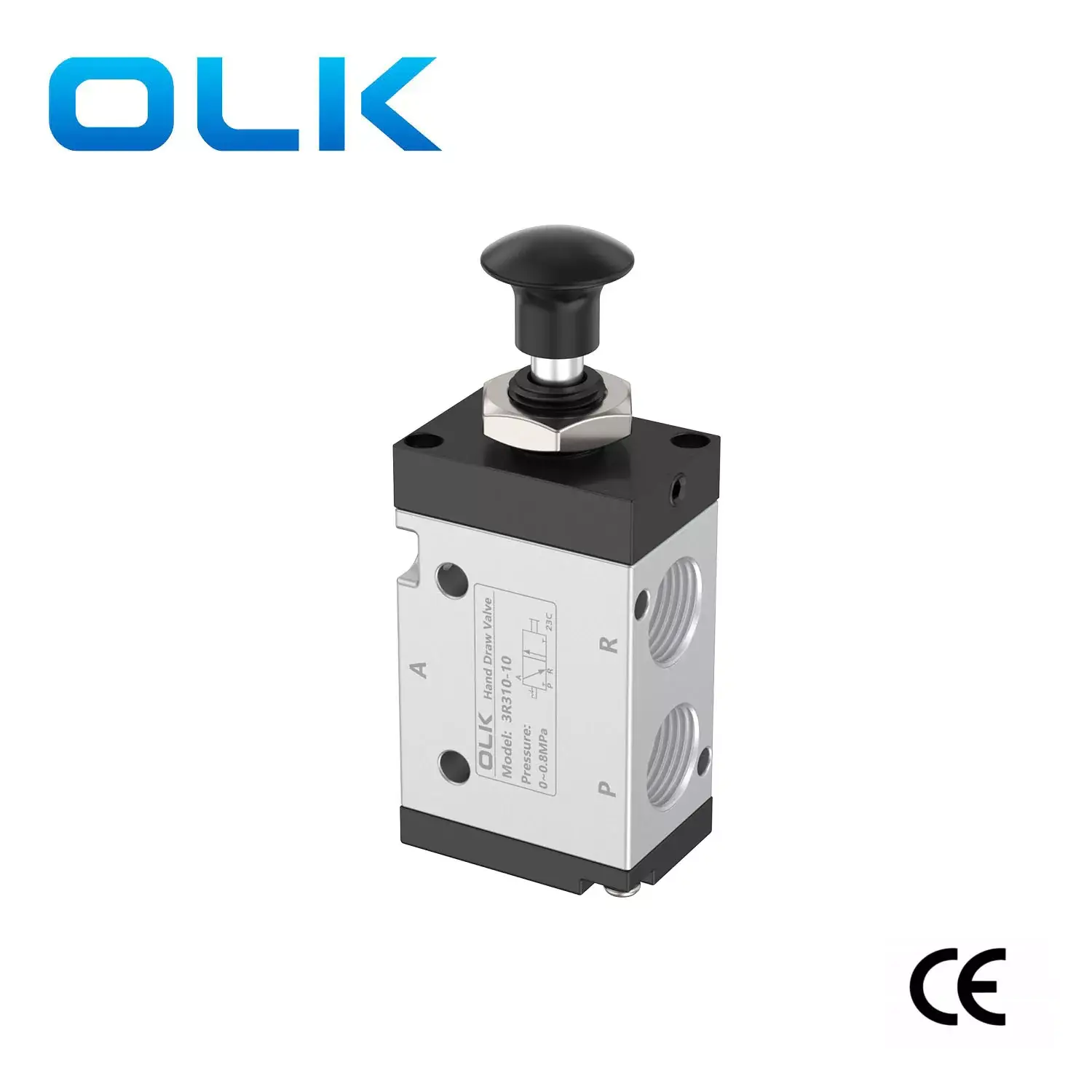

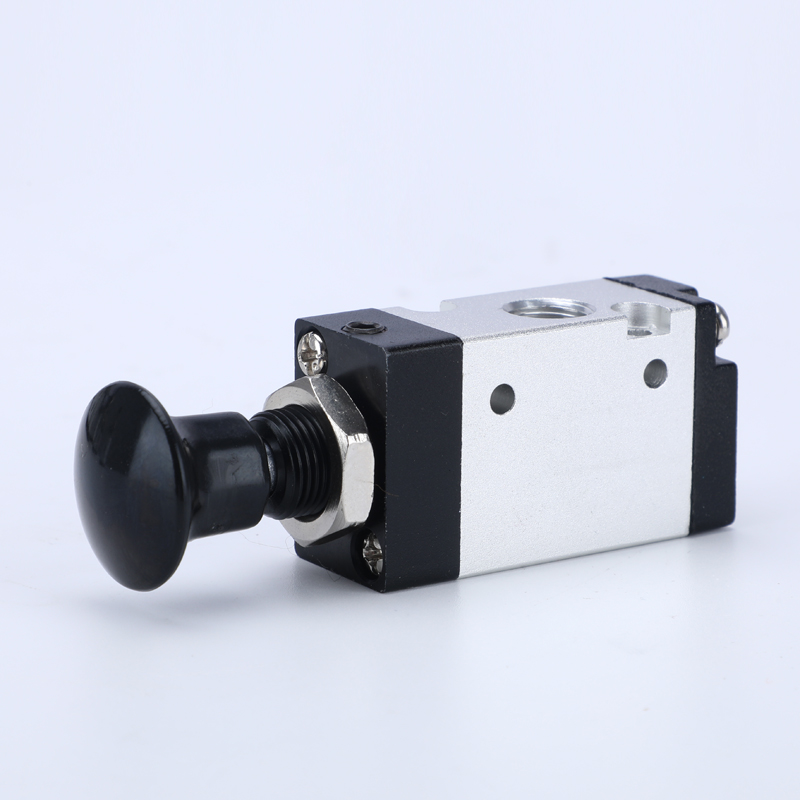

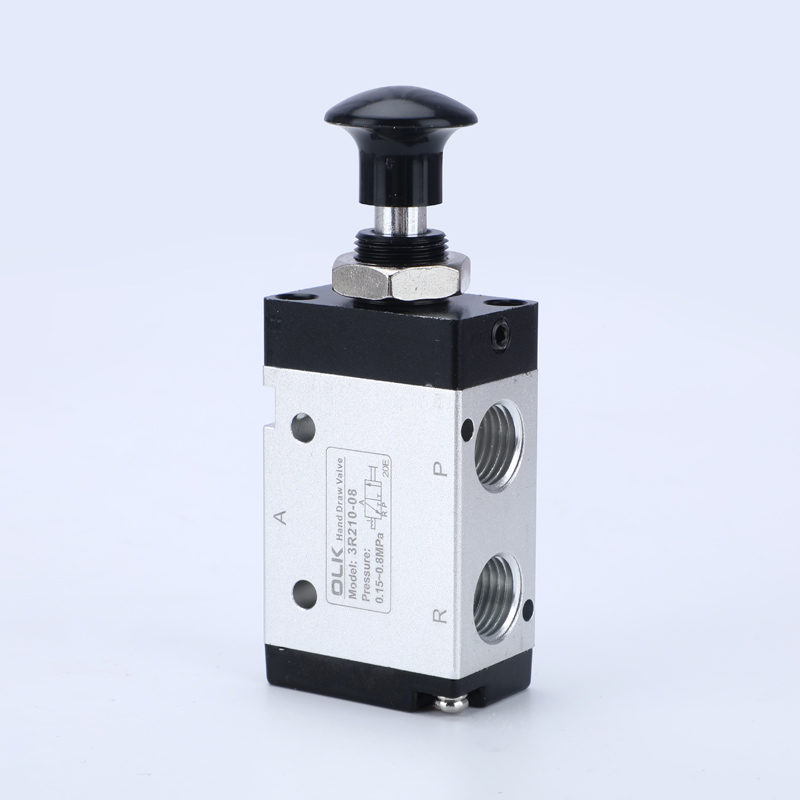

Ouleikai (OLK) از سال 2003 شیر دستی اهرمی سری 3R را تولید می کند که می تواند جایگزین شیر دستی AIR TAC - نوع 3L شود. سوپاپ دستی 3R جهت را با عملکرد مستقیم دستی کنترل می کند. شیر سه طرفه دو طرفه دارای یک ورودی، یک خروجی و یک درگاه خروجی است. ورودی مجهز به صفحه فیلتر برای حذف ناخالصی ها از هوا، جلوگیری از آلودگی و نشت هوا از حلقه آب بندی است. سطح بدنه سوپاپ آلومینیومی سندبلاست شده است، و رابطها بدون سوراخ هستند، با چندین قطر لوله (M5، G1/8، G1/4، G3/8، G1/2).
دریچه دستی سری 3R SYMBOL:
| کد سفارش: |
|||
| 3R | 2 | 10 | 08 |
| مدل: | سری: | 3R310-08 | اندازه پورت: |
| شیر دستی 3R:3/2 طرفه | سری 1:100 | 10:2 موقعیت | سری 100:06:G1/8 |
|
|
سری 2:200 |
|
سری 200:06:G1/8 |
|
|
3:300 سری |
|
سری 200:08:G1/4 |
|
|
|
|
سری 300:08:G1/8 |
|
|
|
|
سری 300:10:G3/8 |

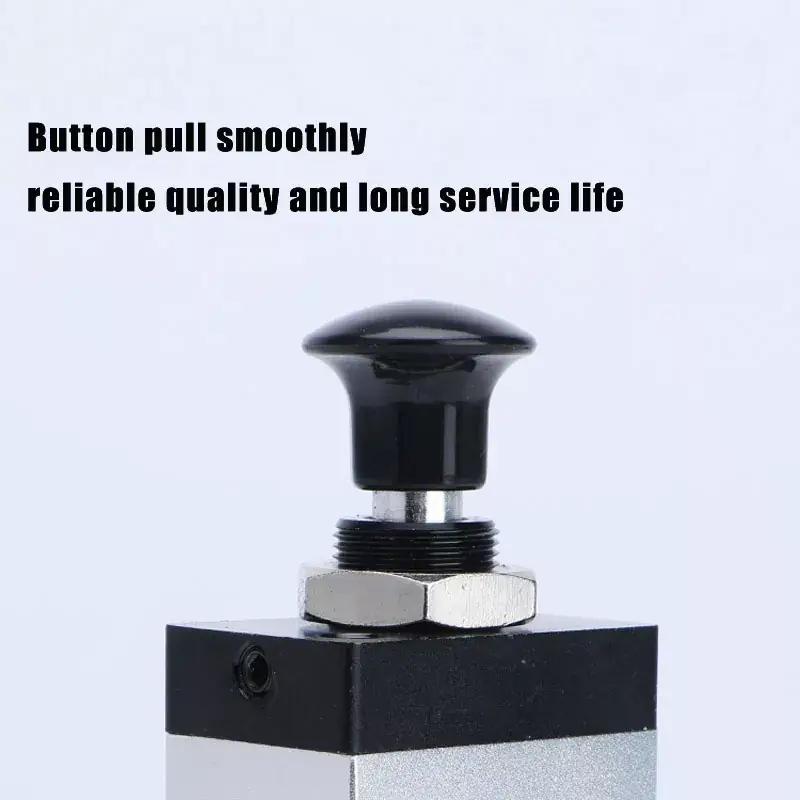

1. عملیات دستی، هم محور با محور برای موقعیت یابی آسان و دقیق، اطمینان از قابلیت اطمینان.
2. ساختار پیستونی با آب بندی عالی، اندازه جمع و جور، سبک وزن و مونتاژ آسان.

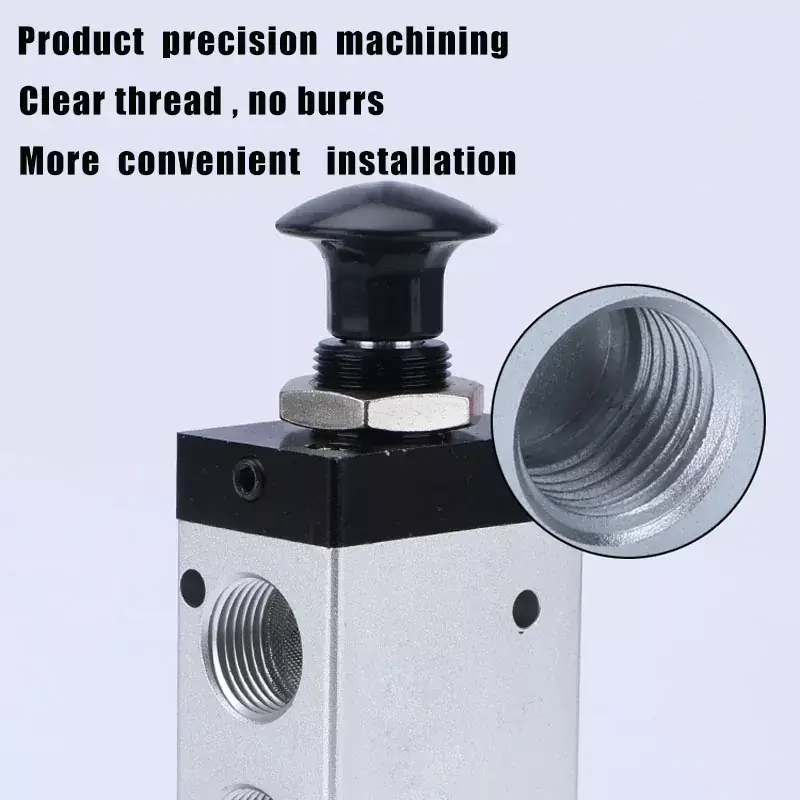

3. سوراخ های داخلی پردازش شده با تکنیک های خاص، که منجر به حداقل مقاومت اصطکاکی و افزایش طول عمر می شود.
4. به روغن کاری نیاز ندارد.
5. نصب آسان با موقعیت های نصب متعدد، تسهیل استفاده راحت.
|
محیط کار |
هوا (فیلتر شده از طریق فیلتر بیش از 40 میکرومتر) |
|
اقدام |
اقدام مستقیم دستی |
|
تعداد موقعیت ها |
دو موقعیت سه طرفه |
|
روان کننده |
غیر ضروری |
|
محدوده فشار کاری MPa(psi) |
0~0.8 (0~114) |
|
مقاومت فشاری تضمین شده |
کد سفارش |
|
دمای کار درجه سانتی گراد |
-20 تا 70 |
|
مواد بدنه |
آلیاژ آلومینیوم |
|
مدل |
قطر پورت |
سطح مقطع جریان mm² (مقدار CV) |
|

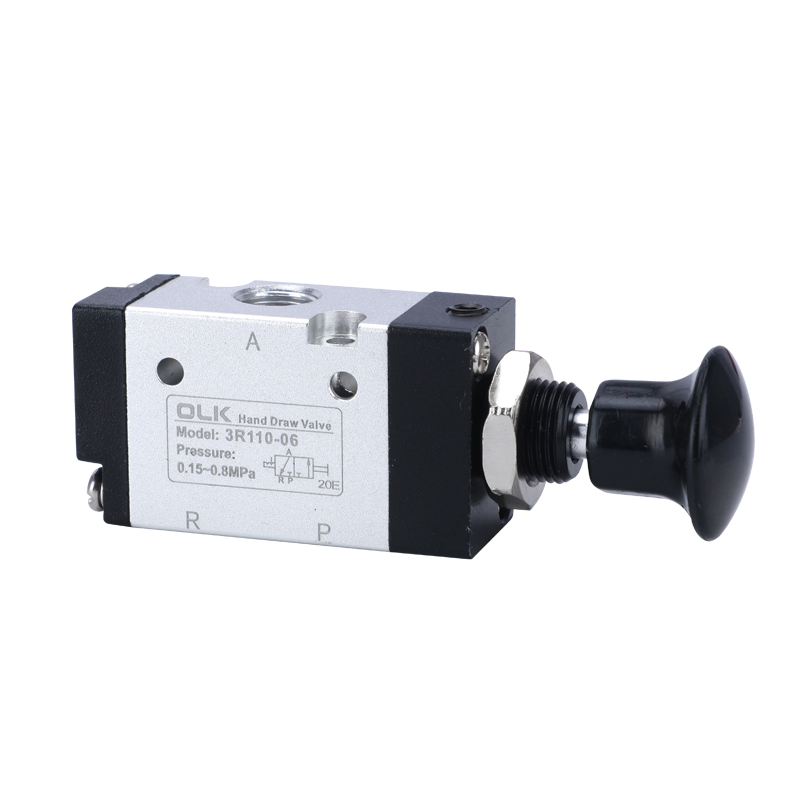

3R110-M5 |
M5 |
5.5 (0.3) |
|
3R110-06 |
G1/8 |
12.0 (0.67) |
|
3R210-06 |
G1/8 |
14.0 (0.78) |
|
3R210-08 |
G1/4 |
16.0 (0.89) |
|
3R310-08 |
G1/4 |
25.0 (1.39) |
|

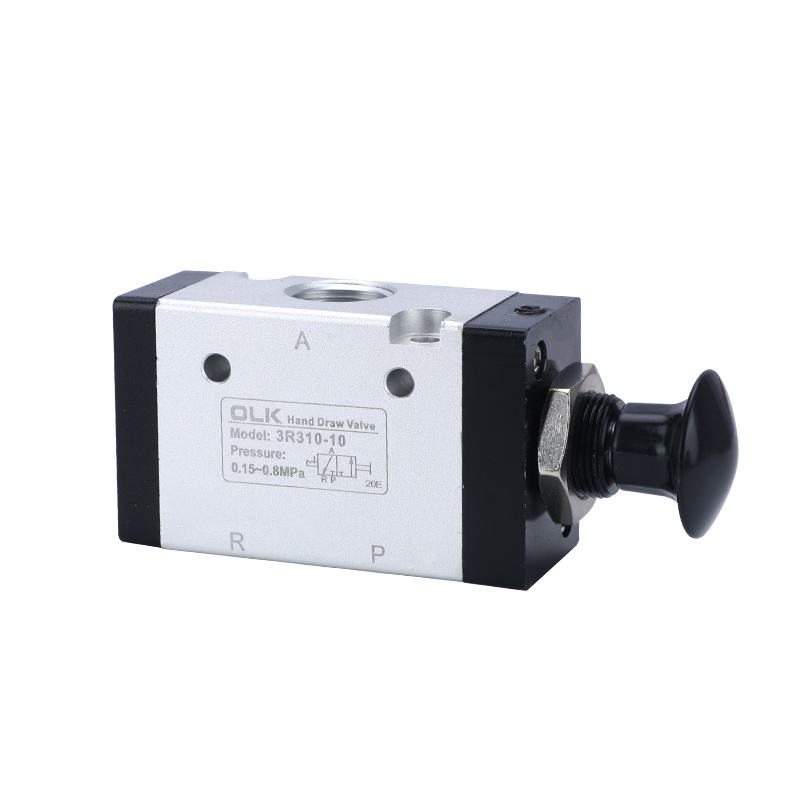

3R310-10 |
G3/8 |
30.0 (1.67) |
سوالات متداول:
عملکرد شیر کششی 3R چیست؟
شیر کشش دستی 3R با مکانیزم تنظیم مجدد دستی کار می کند.
دریچه دستی کششی چند نوع است؟
شیر دستی 3R (3 راهه) وشیر دستی 4R (5 راه).
