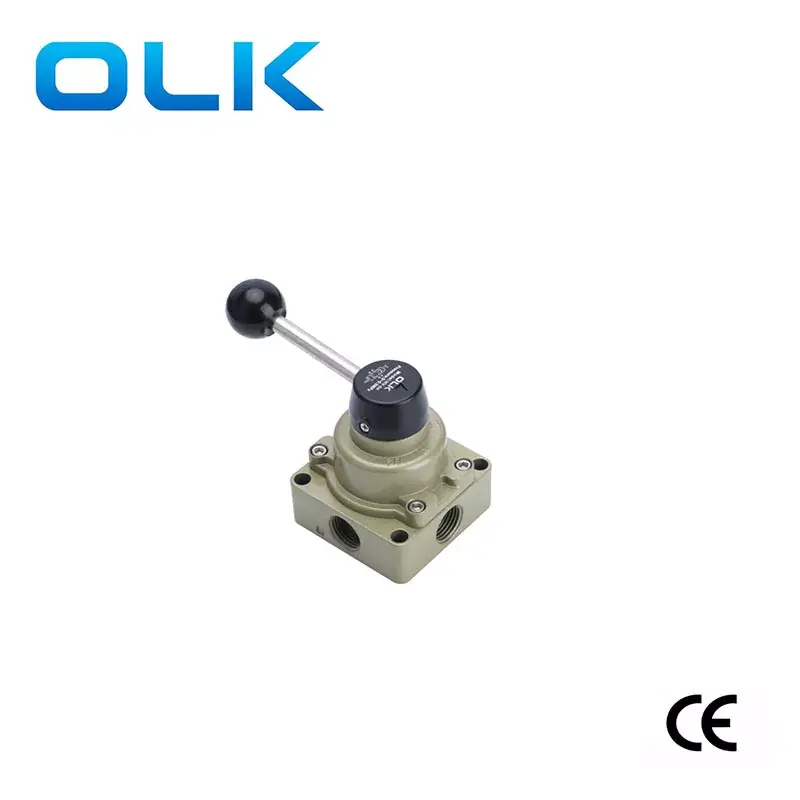

OLK سری HV Series Rotating Valve 4 Way تولید کننده و تأمین کننده در چین است. Ouleikai (OLK) HV-02/03/04 دریچه های دستی چهار طرفه دارای یک پایه آلیاژ آلومینیومی و مسکن با درمان اکسیداسیون سطح است ، و دارای مقاومت بسیار سایش و ویژگی های آب بندی تحت فشار است. آلیاژ آلومینیوم در مقایسه با آلومینیوم خالص از خصوصیات بدنی برتر برخوردار است. تفاوت بین دریچه های دستی HV-02 ، HV-03 و HV-04 در اندازه رابط نهفته است. این دریچه ها دارای سه چرخ دنده قابل تنظیم با علائم دنده شفاف هستند و معمولاً از جمله سایر برنامه ها برای کنترل سیلندرها استفاده می شوند.
هنگامی که به دنده 02 تغییر یافت ، پورت اگزوز B هوا را آزاد می کند ، دریچه های پورت اگزوز و سیلندر گسترش می یابد.
هنگامی که به دنده N تغییر یافت ، هر دو درگاه اگزوز A و B بسته می شوند و سیلندر در وسط متوقف می شود.
هنگامی که به دنده 01 تغییر یافت ، پورت اگزوز هوا ، دریچه های پورت اگزوز B و سیلندر را جمع می کند.
|
مدل |
HV200a-02 |
HV230A-02 |
HV200b-02 |
HV230B-02 |
|
واسطه کار |
هوا （از طریق صفحه فیلتر بیش از 40 میکرومتر فیلتر کنید |
|||
|
حالت عمل |
کنترل دست |
|||
|
اندازه بندر |
ورودی = خروجی = pt1/4 |
|||
|
دامنه فشار |
0.15-0.8MPa (21-114PSI) |
|||
|
موقعیت |
بندر 2/4 |
بندر 3/4 |
بندر 2/4 |
بندر 3/4 |
|
فشار |
‘-10-60 |
|||
|
فشار |
1.5MPa (215psi) |
|||
|
شیرهای چرخشی دست پنوماتیک OLK - 5 مقایسه مدل |
|||||||||
|
عکس |
|
|
|
|
|
|
|
|
|
|
مدل OLK |
4HV210/310/410/230/330/430 |
|
HV200a/b |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
موقعیت |
2 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
|
3 موقعیت 4 راه |
|
|
|
|
|
|
|
|
|
اندازه بندر |
RC1/8،1/4،3/8،1/2،3/4 |
|
PT1/4 |
|
PT1 / 4 ، PT3 / 8 ، PT1 / 2 |
|
PT1 / 4 ، PT3 / 8 ، PT1 / 2 |
|
G1/4 |
|
ویژگی های محصول |
نصب تابلو |
|
پاسخ: رابط چهار ضلعی B: رابط دو طرفه ، با میرایی صدا در پایین |
|
|
|
|
|
خالی ： یک سوراخ در یک طرف L ： دو سوراخ در طرفین مخالف ； D ： چهار سوراخ در پایین ； |
|
|
|
|
|
|
|
|
|
|
|
|
دسته |
دسته قابل جابجایی |
|
دسته قابل جابجایی |
|
دسته قابل جابجایی |
|
دستگیره های غیر قابل جابجایی/ پلاستیکی |
|
دسته قابل جابجایی ، دسته ضد اسکالد |
|
|
|
|
|
|
|
|
|
|
|
|
ابعاد پایه |
200 سری: 62 میلی متر |
|
61.3 میلی متر |
|
74 میلی متر |
|
74 میلی متر |
|
55 میلی متر |
|
|
|
|
HV200a |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
مدل |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
واسطه کار |
هوا （از طریق صفحه فیلتر بیش از 40 میکرومتر فیلتر کنید |
|||||
|
حالت عمل |
کنترل دست |
|||||
|
اندازه بندر |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
دامنه فشار |
0.15-0.8MPa (21-114PSI) |
|||||
|
موقعیت |
بندر 2/4 |
بندر 3/4 |
بندر 2/4 |
بندر 3/4 |
بندر 2/4 |
بندر 3/4 |
|
فشار |
‘-10-60 |
|||||
|
فشار |
1.5MPa (215psi) |
|||||
