Brand:
OLKAction:
Manul,Hand controlPosition:
4/2 way,4/3 wayPort size:

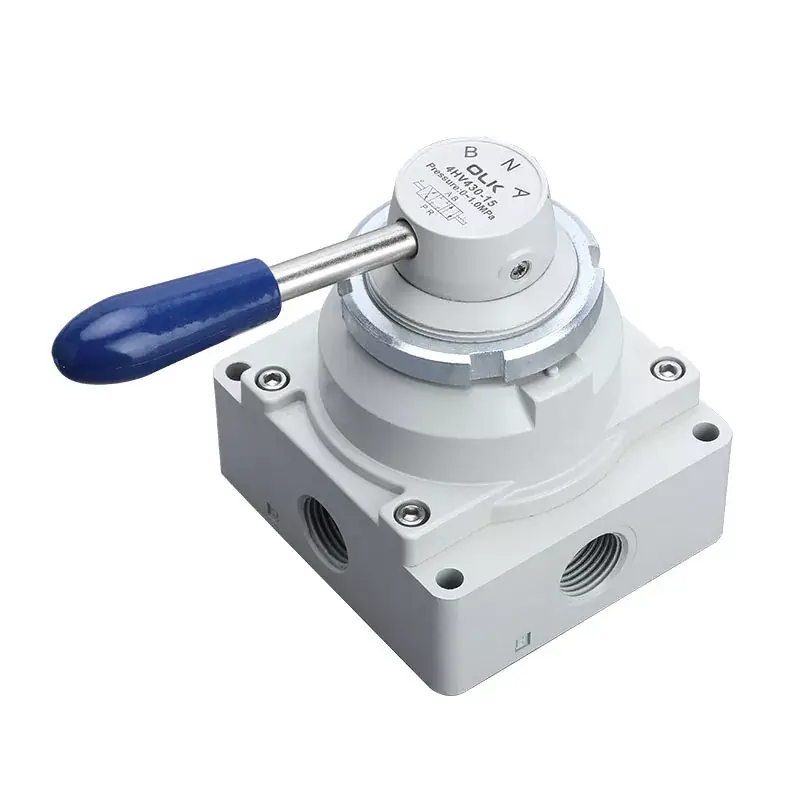

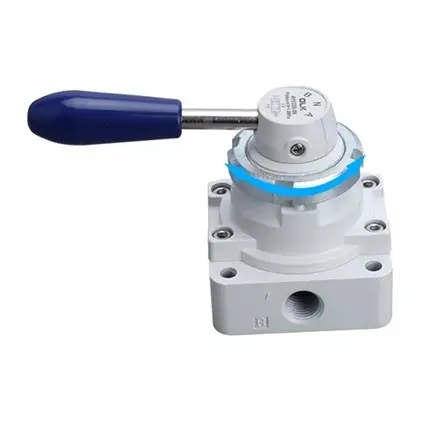

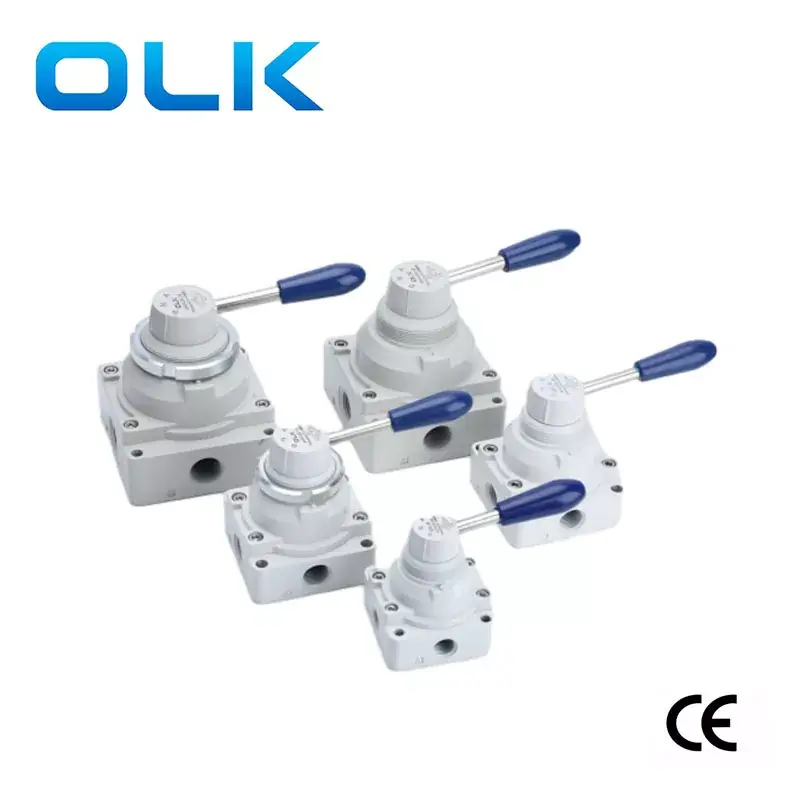

PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4دریچه دستی چهار درگاهی/سه راهه چهار پورت سری Ouleikai (OLK) 4HV با چرخاندن اهرم دستی سوئیچ میشود و حس لمسی خوب و عملکرد نرم را ارائه میدهد.
شیر دستی 4HV دارای سطح جریان موثر بزرگ و افت فشار کم است که به کاهش مصرف انرژی و بهبود کارایی در حین انتقال سیال کمک می کند. علاوه بر این، دو نوع نصب را برای کاربران ارائه می دهد: نصب پانل و نصب پایین، با مهره های نصب برای نصب پانل.
به طور کلی، شیر دستی Ouleikai (OLK) 4HV یک شیر کنترلی با کارایی بالا و کاربر پسند است که به طور گسترده در بخش های مختلف صنعتی استفاده می شود. برای اطلاعات دقیق تر در مورد شیر دستی 4HV، توصیه می شود به دفترچه راهنمای محصول مربوطه مراجعه کنید یا با پرسنل فنی حرفه ای صحبت کنید.
1. چرخش صاف و سبک با احساس لمسی خوب، موقعیت دقیق:
2. منطقه جریان موثر بزرگ با از دست دادن فشار کم.
3. منطقه جریان موثر بزرگ.
4. دو روش نصب در دسترس است: نصب پانل و پایین. نصب پانل همراه با مهره های نصب است.
|
کد سفارش |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
مدل |
سری |
موقعیت |
|
اندازه پورت |
نوع نصب: |
|
4HV: شیر چرخشی دستی سری 4HV |
سری 2:200 |
10:2 موقعیت 4 پورت |
|
06:PT1/8 |
خالی |
|
|
سری 3:300 |
30:3 موقعیت 4 بندر |
|
08:PT1/4 |
S: نصب پانل (با مهره سوپاپ) |
|
|
سری 4:400 |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
رسانه کار |
هوا (فیلتر شده از طریق فیلتر بیش از 40 میکرومتر) |
|
اقدام |
کنترل دست |
|
روان کننده |
غیر ضروری |
|
محدوده فشار کاری MPa(psi) |
0~1.0 (~145) |
|
مقاومت فشاری تضمینی |
1.5 مگا پاسکال (215psi) |
|
دمای کار درجه سانتی گراد |
-20 تا 70 |
|
مدل |
قطر پورت |
تعداد موقعیت ها |
سطح مقطع موثر mm² (مقدار CV) |
|
4HV210-06 |
PT1/8 |
2 موقعیت 4 راه |
14.0 (0.78) |
|
4HV230-06 |
PT1/8 |
3 موقعیت 4 راه |
14.0 (0.78) |
|
4HV210-08 |
PT1/4 |
2 موقعیت 4 راه |
14.0 (0.78) |
|
4HV230-08 |
PT1/4 |
3 موقعیت 4 راه |
14.0 (0.78) |
|
4HV310-08 |
PT1/4 |
2 موقعیت 4 راه |
30.0 (1.67) |
|
4HV330-08 |
PT1/4 |
3 موقعیت 4 راه |
30.0 (1.67) |
|
4HV310-10 |
PT3/8 |
2 موقعیت 4 راه |
33.0 (1.83) |
|
4HV330-10 |
PT3/8 |
3 موقعیت 4 راه |
33.0 (1.83) |
|
4HV410-15 |
PT1/2 |
2 موقعیت 4 راه |
88.0 (4.89) |
|

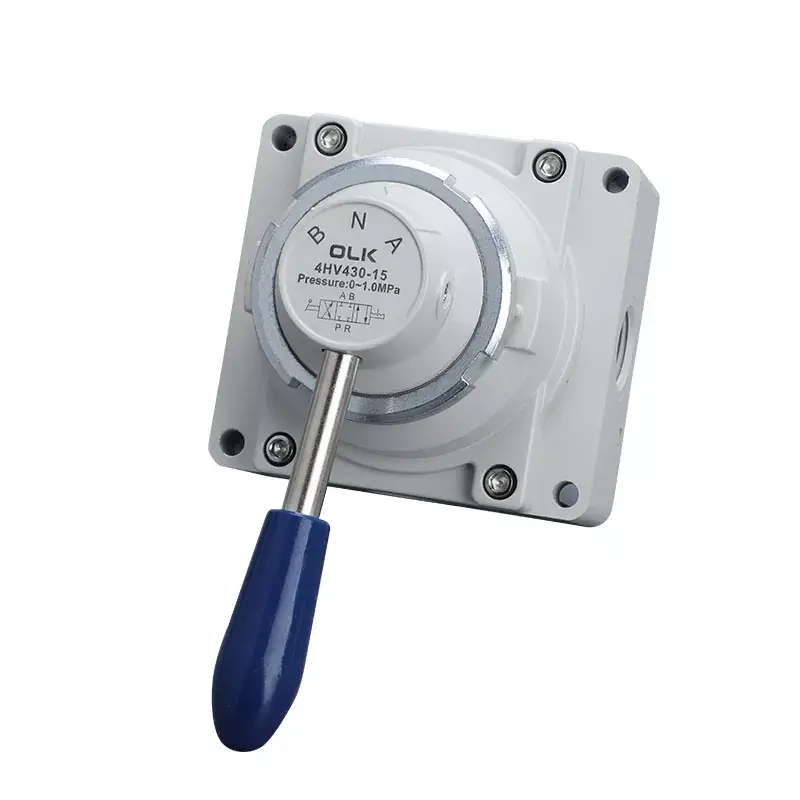

4HV430-15 |
PT1/2 |
3 موقعیت 4 راه |
88.0 (4.89) |
|
4HV410-20 |
PT3/4 |
2 موقعیت 4 راه |
95.0 (5.27) |
|
4HV430-20 |
PT3/4 |
3 موقعیت 4 راه |
95.0 (5.27) |
|

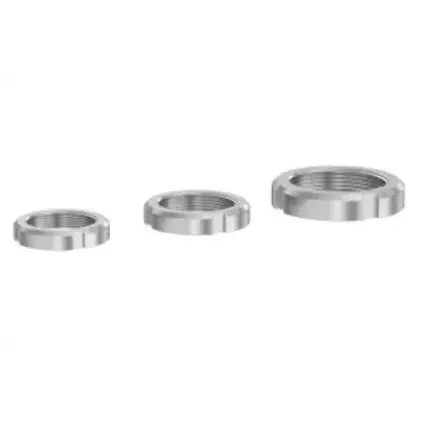

مدل: |
موضوع: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
شیرهای چرخشی دستی پنوماتیک OLK – مقایسه 5 مدل |
|||||||||
|
عکس |
|
|
|
|
|
|
|
|
|
|
مدل OLK |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|

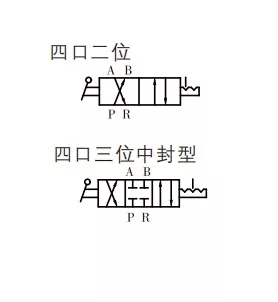

موقعیت |
2 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
|
3 موقعیت 4 راه |
|
|
|
|
|
|
|
|
|
اندازه پورت |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4، PT3/8، PT1/2 |
|
PT1/4، PT3/8، PT1/2 |
|
G1/4 |
|
ویژگی های محصول |
نصب پنل |
|
A: رابط چهار ضلعی B: رابط دو طرفه، با تضعیف صدا در پایین |
|
|
|
|
|
خالی: یک سوراخ در یک طرف L: دو سوراخ در طرفین مقابل؛ D: چهار سوراخ در پایین. |
|
|
|
|
|
|
|
|
|
|
|
|
دسته |
دسته قابل جابجایی |
|
دسته قابل جابجایی |
|
دسته قابل جابجایی |
|
دسته های غیر قابل جابجایی / پلاستیکی |
|
دسته قابل جابجایی، دسته ضد جوش |
|
|
|
|
|
|
|
|
|
|
|
|
ابعاد پایه |
سری 200: 62 میلی متر |
|
61.3 میلی متر |
|
74 میلی متر |
|
74 میلی متر |
|
55 میلی متر |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
ویژگی در شیر کنترل دستی 4HV چیست؟
شیر دستی 4HV را می توان به صورت پانل نصب کرد.
چند موقعیت را می توان در شیر دستی 4HV انتخاب کرد؟
2 حالت 4 راه و 3 موقعیت 4 راه دو نوع را می توان انتخاب کرد.
