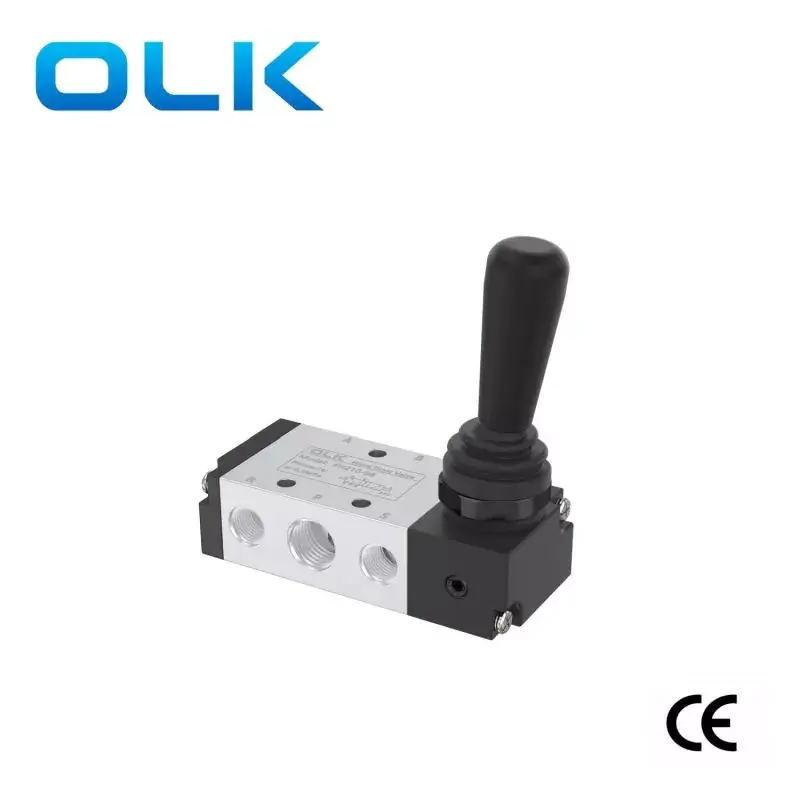

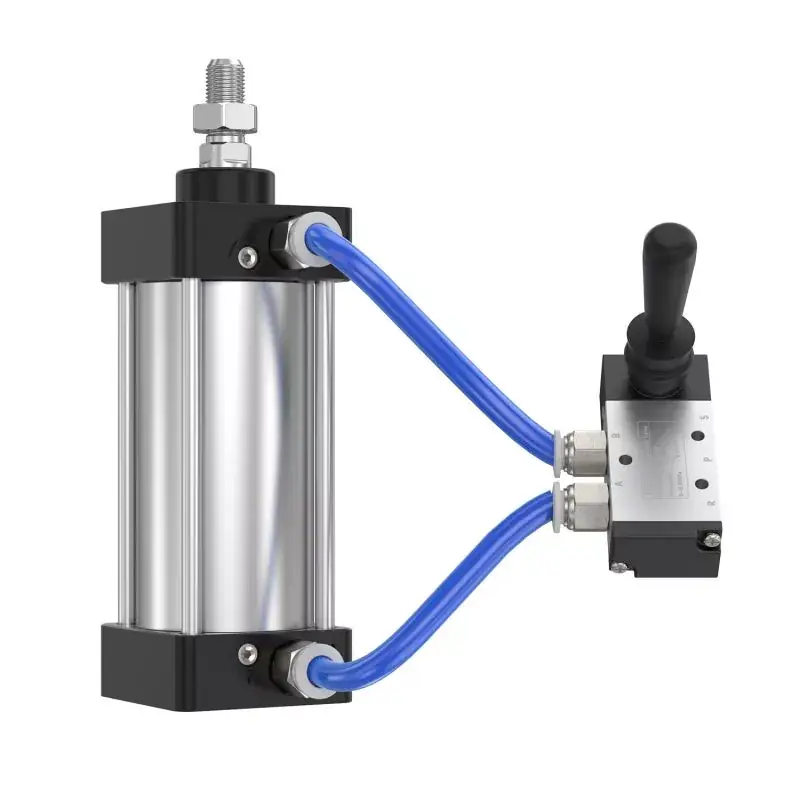

شیر اهرم سری 4H Ouleikai (OLK) 4H عملکرد ساده و قابل اعتماد را ارائه می دهد ، بدون اجزای کنترل الکتریکی پیچیده ، اطمینان از قابلیت اطمینان و مناسب بودن برای سناریوهای کنترل پنوماتیک اساسی. کاربران می توانند با کارکرد شیر اهرم دست با توجه به نیازهای واقعی ، جهت جریان گاز را تنظیم کنند.
سناریوهای قابل قبول شیرآلات 4H سری 4H: برنامه های آزمایشگاهی ، مانند سیستم های پنوماتیک آزمایشگاهی ، تجهیزات تحقیقاتی و غیره.
یادداشت ها: در صورت وجود هرگونه ناهنجاری در هنگام استفاده ، مانند نشت گاز یا شیر گرفتن دریچه ، لطفاً از استفاده سریع استفاده کنید و برای خدمات پس از فروش با پرسنل فروش شرکت OLK تماس بگیرید.
نماد:
کد سفارش
4 ساعت
2
30 درجه سانتیگراد
08
مدل:
کد:
نوع دریچه:
اندازه بندر:

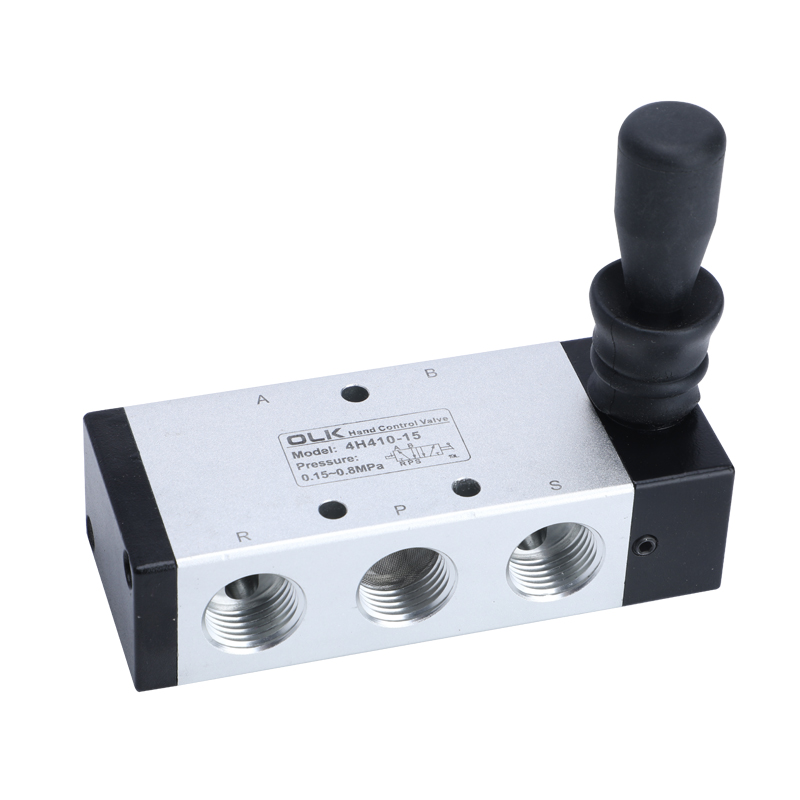

4 ساعت: دریچه دست اهرم تنظیم مجدد دستی
سری 2: 200
10: 5/2 شیر راه
200 سری: 06: G1/8

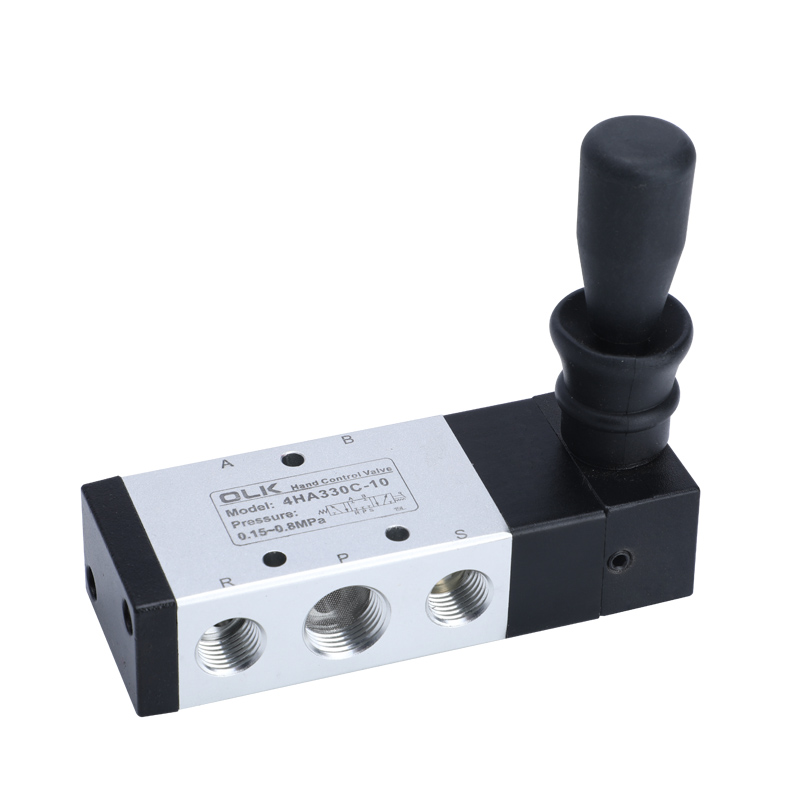

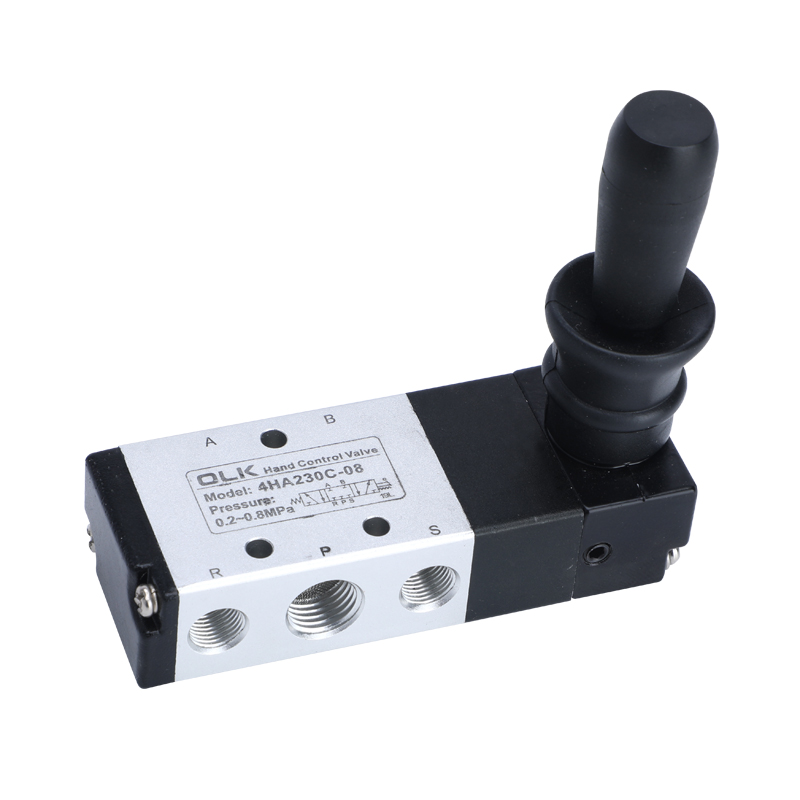

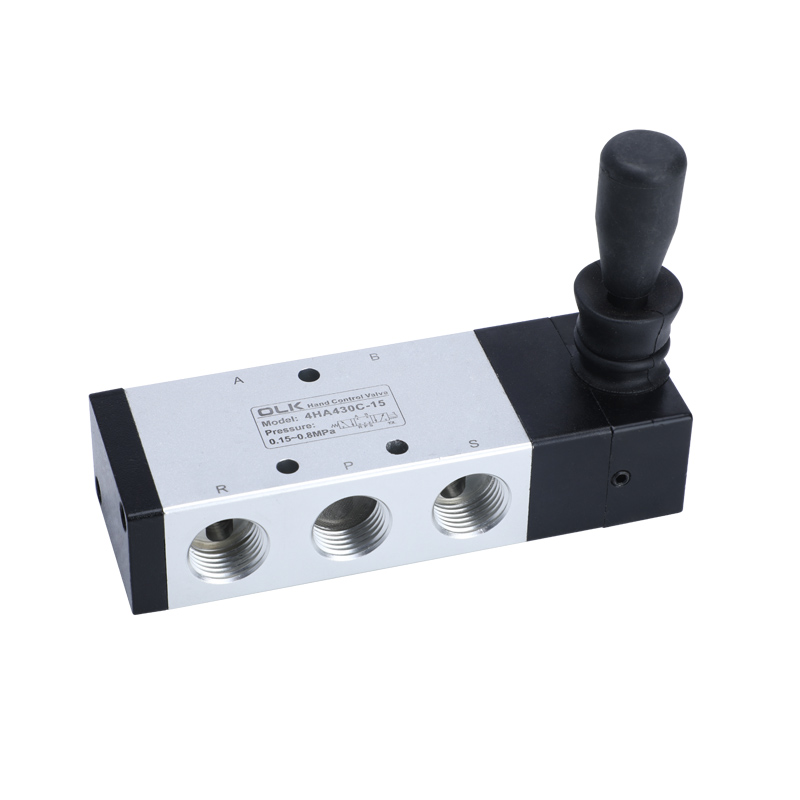

4HA: شیر اهرم شیر اهرم بهار
سری 3: 300
30c: 5/3 راه ، 3 موقعیت بسته
200 سری: 08: G1/4
30e: 5/3 راه ، 3 مرکز اگزوز موقعیت
300 سری ： 08 ： G1/8
30p: 5/3 راه ، 3 مرکز فشار موقعیت
300 سری ： 10 ： G3/8
1. عملیات دستی ، فعال سازی صاف ، موقعیت دقیق و قابل اعتماد.
2. ساختار نوع پیستون ، آب بندی عالی ، اندازه جمع و جور ، سبک وزن ، نصب آسان و جداسازی.
3. سوراخ داخلی با یک تکنیک خاص پردازش می شود و در نتیجه مقاومت در برابر اصطکاک کم و عمر طولانی مدت انجام می شود.
4. نیازی به روغن کاری روغن نیست.
5. قابلیت نصب پانل ، نصب آسان و راحت ، برآورده کردن نیازهای مختلف مشتری.
1) سوپاپ دستی تنظیم مجدد دستی سه موقعیتی سه موقعیتی از موقعیت یابی توپ فولادی بهار استفاده می کند و سوئیچینگ را تسهیل می کند. لطفاً احتیاط کنید که در حین کار به اعمال نیروی بیش از حد استفاده نکنید ، زیرا این ممکن است منجر به موقعیت های کنترل نادرست و اقدامات ناخواسته شود.
2) هنگام نصب با یک صفحه ، می توانید بر اساس وضعیت خاص ، فاصله را حذف یا حفظ کنید.
3) برای رویکردهای مختلف نصب با نمودار مشورت کنید.
توجه ویژه: هنگام تأمین پنل ، ضخامت صفحه نصب و قطر سوراخ نصب را در نظر بگیرید.
|
واسطه کار |
هوا (از طریق فیلتر بیش از 40μm فیلتر شده است) |
|
عمل |
کنترل مستقیم دستی |
|
روان کننده |
غیر ضروری |
|
دامنه فشار کار MPA (PSI) |
0-0.8 (114 ~ 0) |
|
مقاومت در برابر فشار تضمین شده |
1.5MPa (215psi) |
|
دمای کار درجه سانتیگراد |
-20-70 |
|
ماده بدن |
آلیاژ آلومینیوم |
|
مدل |
قطر بندر |
تعداد موقعیت ها |
سطح مقطع جریان mm² (مقدار CV) |
|

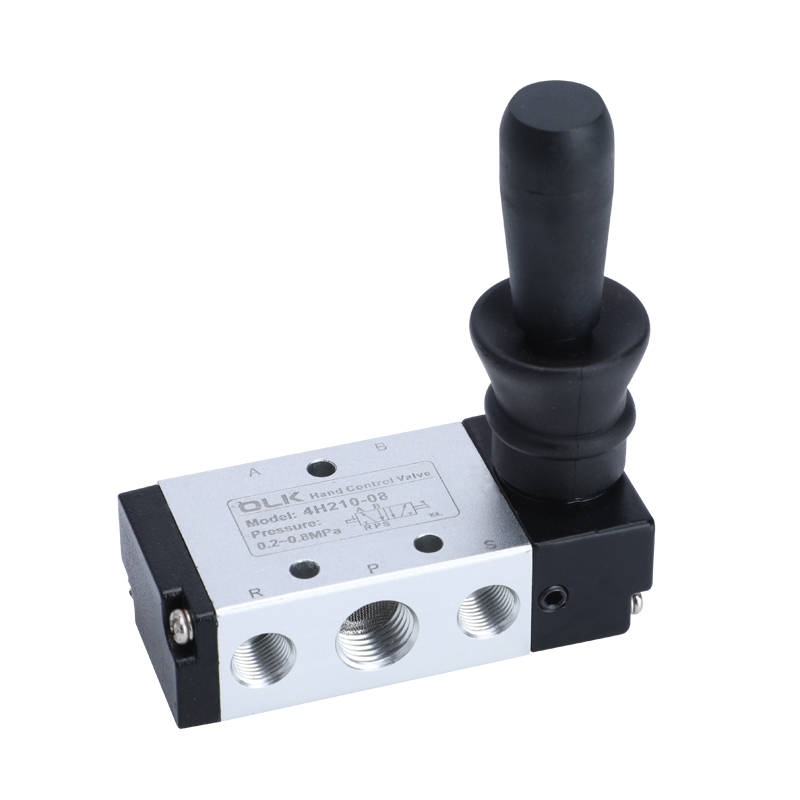

4H210-06 |
مصرف = خروجی = G1/8 |
2 موقعیت 5 راه |
14.0 (0.78) |
|
4H230C-06 |
مصرف = خروجی = G1/8 |
سه موقعیت پنج طرفه |
12.0 (0.67) |
|
4H230E-06 |
مصرف = خروجی = G1/8 |
سه موقعیت پنج طرفه |
12.0 (0.67) |
|
4H230p-06 |
مصرف = خروجی = G1/8 |
سه موقعیت پنج طرفه |
12.0 (0.67) |
|
4H210-08 |
مصرف = خروجی = G1/4 |
2 موقعیت 5 راه |
16.0 (0.89) |
|
4H230C-08 |
مصرف = خروجی = G1/4 |
سه موقعیت پنج طرفه |
12.0 (0.67) |
|
4H230E-08 |
مصرف = خروجی = G1/4 |
سه موقعیت پنج طرفه |
12.0 (0.67) |
|
4H230p-08 |
مصرف = خروجی = G1/4 |
سه موقعیت پنج طرفه |
12.0 (0.67) |
|
4H310-08 |
مصرف = خروجی = G1/4 |
2 موقعیت 5 راه |
25.0 (1.39) |
|
4H330C-08 |
مصرف = خروجی = G1/4 |
سه موقعیت پنج طرفه |
18.0 (1.00) |
|
4H330E-08 |
مصرف = خروجی = G1/4 |
سه موقعیت پنج طرفه |
18.0 (1.00) |
|
4H330p-08 |
مصرف = خروجی = G1/4 |
سه موقعیت پنج طرفه |
18.0 (1.00) |
|

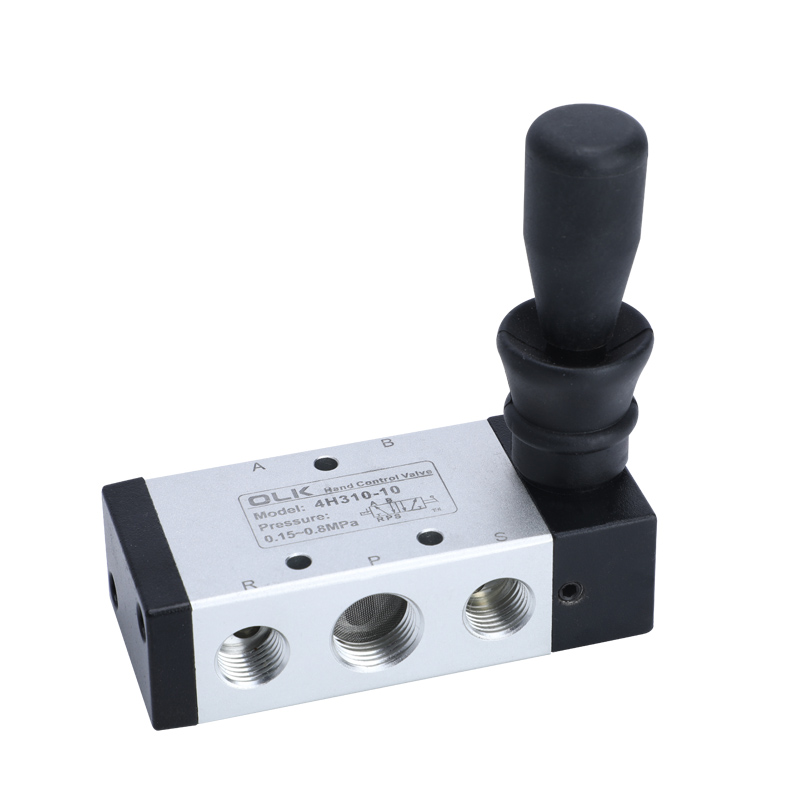

4H310-10 |
ورودی = خروجی = G3/8 اگزوز = G1/4 |
2 موقعیت 5 راه |
30.0 (1.67) |
|
4H330C-10 |
ورودی = خروجی = G3/8 اگزوز = G1/4 |
سه موقعیت پنج طرفه |
18.0 (1.00) |
|
4H330E-10 |
ورودی = خروجی = G3/8 اگزوز = G1/4 |
سه موقعیت پنج طرفه |
18.0 (1.00) |
|
4H330p-10 |
ورودی = خروجی = G3/8 اگزوز = G1/4 |
سه موقعیت پنج طرفه |
18.0 (1.00) |
