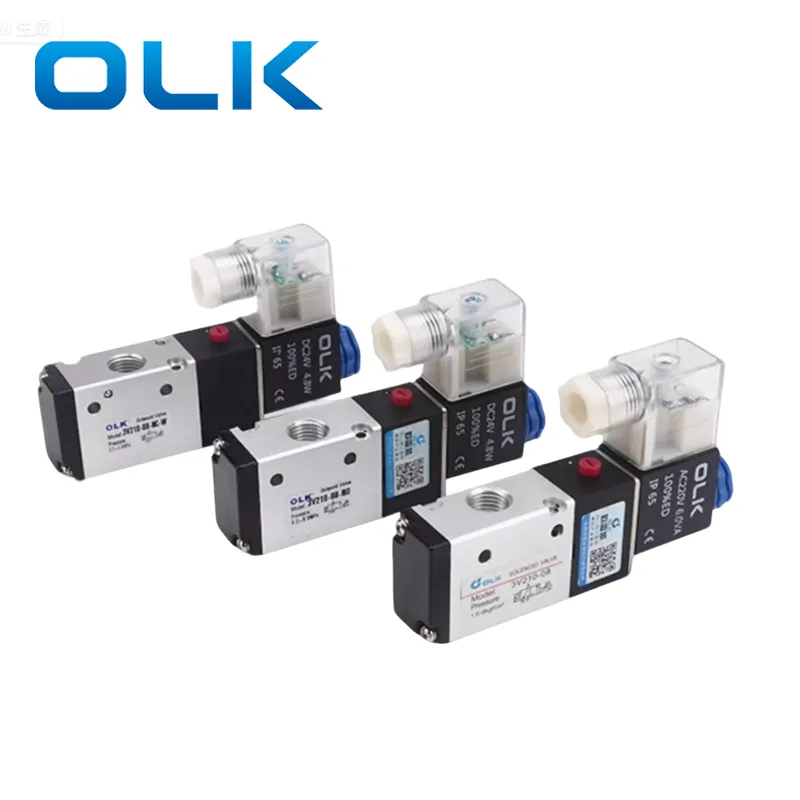

مشخصه دریچه خلبان بیرونی 3V/4V بیرونی این است که ساختار بدنه سوپاپ 3V/4V Solenoid پیچیده است و نیاز به یک منبع هوای کنترل خارجی جداگانه دارد که به بدنه دریچه معرفی شود. موقعیت های کنترل پنوماتیک در بین مارک های مختلف متفاوت است و برخی از آنها در سر خلبان قرار دارند. OLK دارای یک ورودی هوا در P-Port بدنه دریچه است که از نظر خارجی به یک بندر برای فعال کردن قرقره متصل است. این طرح اجازه می دهد تا با فشار بسیار کم یا حتی خلاء عملیاتی شود ، و آن را برای برنامه های کاربردی با منبع تغذیه ناپایدار ، محیط های خلاء یا سیستم های کم فشار که نیاز به منابع کنترل اضافی دارند-از جمله تجهیزات خلاء ، سیلندرهای پنوماتیک کم فشار یا جوی های انفجاری مناسب ، مناسب می کند.
برای شیر خلبان خارجی 3 ولت ، درگاه های ورودی خلبان خارجی بر اساس موقعیت خود در بدنه دریچه ، به خلبان جلو و خلبان عقب طبقه بندی می شوند. مزیت خلبان عقب این است که فضای بیشتری و ظاهر تمیزتری را ارائه می دهد و از نزدیکی بیش از حد محکم به سیم پیچ برقی جلوگیری می کند.
ویژگی: یک منبع هوای کنترل اضافی در سیستم های خلاء یا فشار کم مورد نیاز است.
توجه:
درگاه خلبان باید به منبع هوای فشار مثبت وصل شود!
ورودی می تواند برای کنترل به فشار منفی وصل شود.
تأمین هوا برای جهت سوئیچینگ مورد نیاز است.
|
قسمت |
بندر خلبان خارجی |
قسمت |
بندر خلبان خارجی |
|
3V110-M5/06 |
m5 |
4V110-M5/06 |
m5 |
|
3V120-06/08 |
4V120-M5/06 |
||
|
3V210-06/08 |
4V130/M5/06 |
||
|
3V220-06/08 |
4V210-06/08 |
||
|
3V310-08/10 |
4V220-06/08 |
||
|
3V320-08/10 |
4V230-06/08 |
||
|
3v410-15 |
G1/8
|
4V310-08/10 |
|
|
3v420-15 |
4V320-08/10 |
||
|
|
|
4V330-08/10 |
|
|
|
|
4V410-15 |
G1/8 |
|
|
|
4V420-15 |
|
|
|
|
4V430-15 |
|
خلبان خارجی در مقابل خلبان داخلی دریچه solenoid: تفاوت ها و سناریوهای کاربردی |
|||
|
قسمت |
خلبان داخلی |
خلبان خارجی |
|
|
منبع هوایی |
از پورت P (ورودی) خود دریچه به عنوان منبع هوای خلبانی استفاده می کند |
منبع هوایی کنترل را از یک درگاه خارجی معرفی می کند |
|
|
سادگی ساختاری |
ساختار ساده تر ، که معمولاً برای برنامه های استاندارد استفاده می شود |
ساختار کمی پیچیده تر ، نیاز به تأمین هوای خارجی دارد |
|
|
حداقل فشار راه اندازی |
برای کار با حداقل فشار بالاتر نیاز دارد (به عنوان مثال ، 0.15-0.2 MPa) |
در شرایط بسیار کم فشار یا حتی خلاء قابل استفاده است |
|
|
سناریوی کاربرد |
مناسب برای محیط هایی با فشار تأمین هوای پایدار ، به عنوان مثال ، سیستم های اتوماسیون استاندارد شده کارخانه |
ایده آل برای سیستم های فشار ناپایدار ، محیط های خلاء یا سیستم های کم فشار که نیاز به هوای خلبان خارجی دارند |
|
|
خطر عدم موفقیت |
اگر فشار ورودی کافی نباشد ممکن است عمل کند |
|
|
اندازه پورت هوای خلبان برای شیرهای خلبان خارجی Solenoid Brand 3V/4V چیست؟
بیشترین اندازه بندر خلبان برای هر دو ولت و 4V M5 است.
سری 3V/4V Solenoid Valve 400 سری G1/8 است.
در چه برنامه هایی می توان از شیرهای خلبان خارجی 3 ولت/4V خارج استفاده کرد؟
با توجه به نیاز به منبع هوای کنترل خارجی ، می توان از دریچه های خلبان خارجی در تجهیزات خلاء ، سیلندرهای پنوماتیک کم فشار و محیط های انفجاری استفاده کرد.
