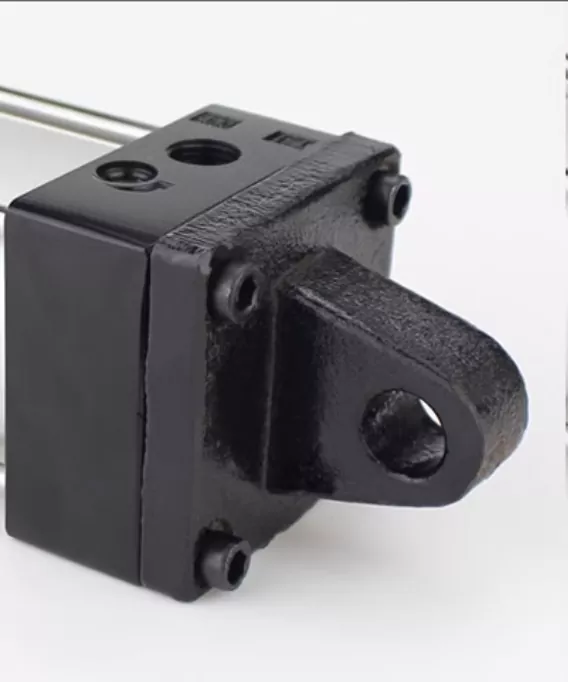

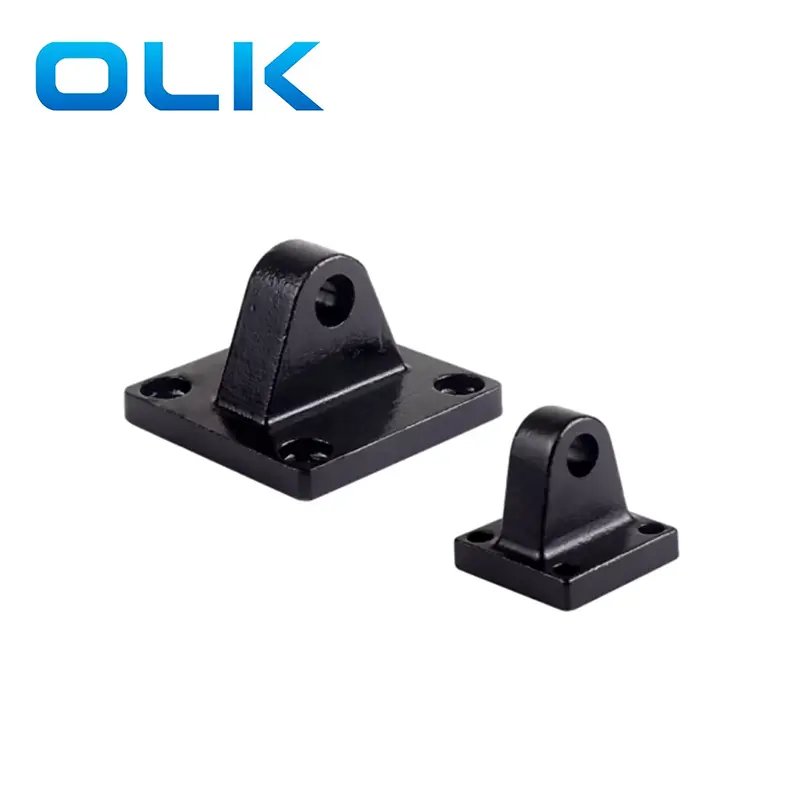

براکت Olk Iron Ca Clevis که در سری SC استاندارد استاندارد پنوماتیک استوانه استفاده می شود. براکت نصب عقب نصب شده در سمت دم سیلندر پنوماتیک SC ، عقب ماله CLEVA CA CLEVIS متعلق به انواع لوازم جانبی نصب پشتیبانی چرخشی است ، اجازه می دهد نوسان سیلندر SC به عقب و به عقب در یک محدوده خاص ، در یک فضای کوچک قرار بگیرد. به طور کلی ، CA برای موقعیت هایی با سیلندر پنوماتیک اندازه کوچک و بارهای سبک مناسب تر است.
براکت نصب عقب CA مناسب برای سناریوهای کاربردی مانند تجهیزات اتوماسیون ، ماشین آلات نجاری و سیستم های نقاله ای که نیاز به نصب مفصل جلو دارند.
|

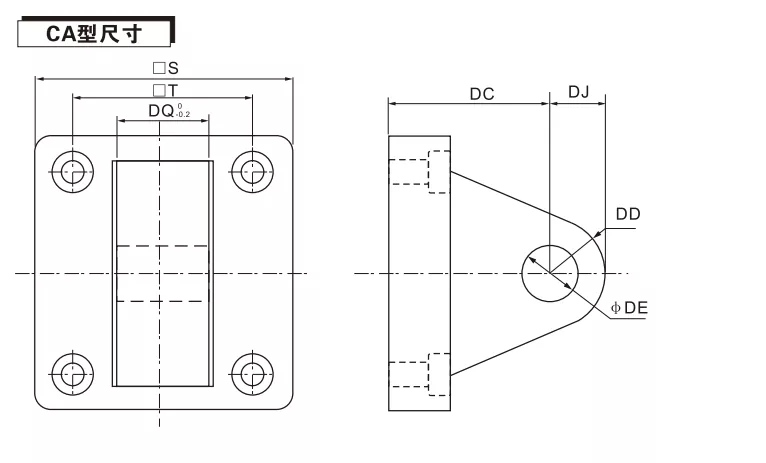

کد / قطر مته |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
|
دی سی |
34 |
34 |
34 |
34 |
48 |
48 |
50 |
55 |
60 |
|
DD |
14 |
14 |
15 |
15 |
20 |
20 |
25 |
30 |
30 |
|
از |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
دی جی |
14 |
14 |
15 |
15 |
20 |
20 |
33 |
35.5 |
37 |
|
DQ |
16 |
20 |
20 |
20 |
32 |
32 |
69.7 |
89.7 |
89.7 |
از چه سیلندر پنوماتیک می توان در براکت CA Clevis استفاده کرد؟
موقعیت نصب چهار سوراخ رشته ثابت است و فقط برای سیلندرهای SC قابل استفاده است ،
چگونه می توان CA CLYINDER CLEVIS MOUNT را روی سیلندر SC نصب کرد؟
چهار پیچ را با چهار سوراخ نخ در پایین سیلندر SC تراز کنید ، موقعیت های آنها را با پیچ ها برطرف کنید و در نهایت هر سوراخ نخ را به ترتیب محکم کنید
تفاوت بین CA و CB چیست؟
هر دو متعلق به اجزای نصب پایین سیلندرهای SC هستند ، تنها تفاوت در ساختار و استفاده از آن استفاده می شود. CLEVIS BRACKET برای شرایط کار با فضای محدود استفاده می شود ، در حالی که CB Clevis برای شرایط کار با ثبات بالاتر مناسب است
تحت چه شرایط کاری CA را انتخاب می کنیم؟
فضای نصب سیلندر محدود است و در صورت نیاز به روش نصب راحت تر ، می توان CA را توصیه کرد.
