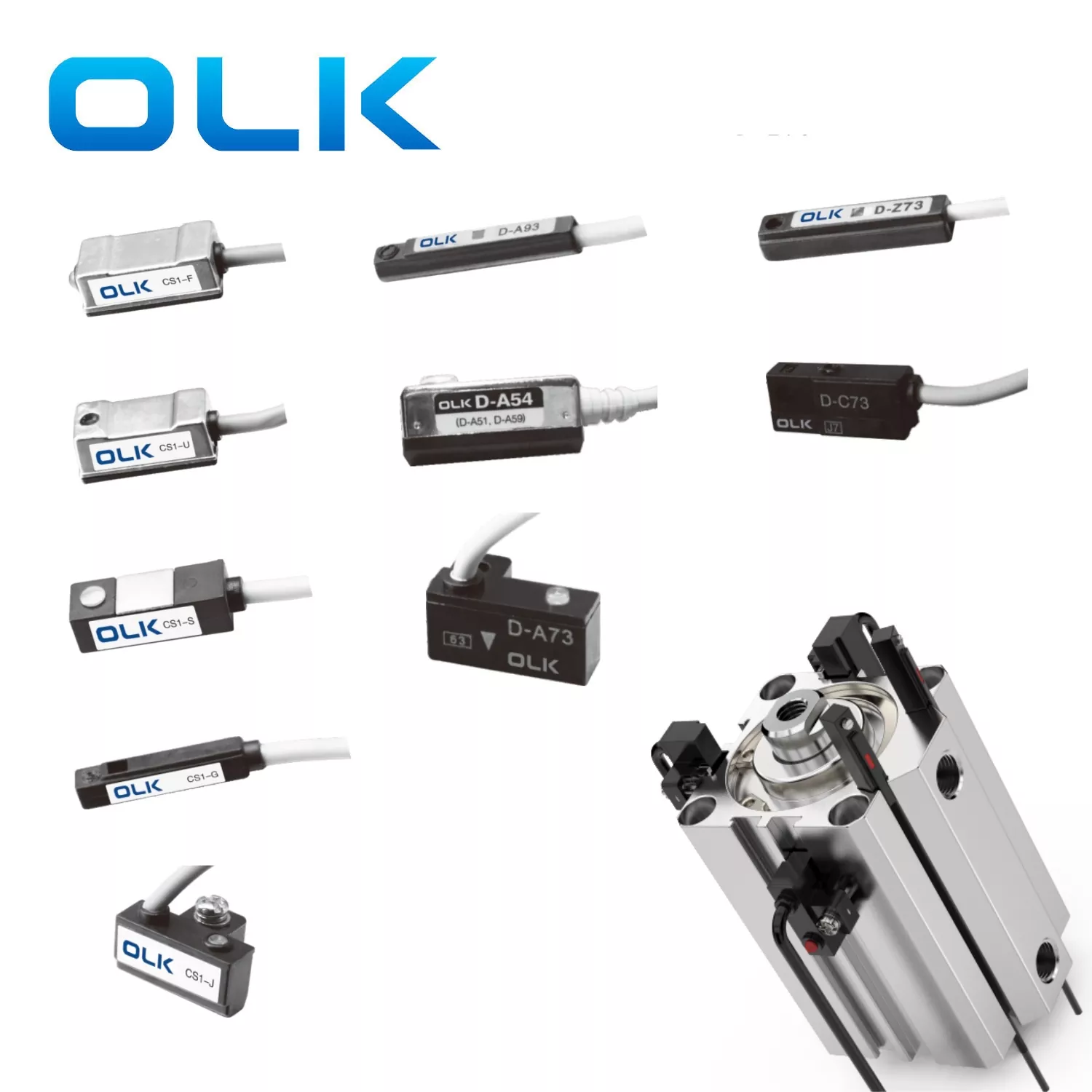

سوئیچ مغناطیسی سیلندر برای تشخیص موقعیت سکته مغزی سیلندر هوا استفاده می شود ، نیازی به دریچه های کنترل دستگاه یا سوئیچ های سکته مغزی و براکت های نصب آنها در هر دو انتهای سکته مغزی نیست و بدون نیاز به بلوک های برخورد در انتهای میله پیستون ، استفاده و استفاده از آن را آسان می کند. قابلیت اطمینان بالا ، طول عمر طولانی ، کم هزینه و زمان پاسخ به سوئیچ کوتاه ، از این رو به طور گسترده ای مورد استفاده قرار گرفته است.
OLK هنگام استفاده از آن پیشنهاد می کند ، توجه به این نکته حائز اهمیت است که سوئیچ مغناطیسی سیلندر نباید در نزدیکی دستگاه هایی با میدان های مغناطیسی قوی نصب شود. هنگامی که دو سیلندر پنوماتیک مجهز به سوئیچ های مغناطیسی به طور موازی حرکت می کنند ، برای جلوگیری از تداخل مغناطیسی ، فاصله باید از 40 میلی متر بیشتر باشد. لازم است به طور مرتب بررسی کنید که آیا موقعیت سوئیچ مغناطیسی جبران شده است یا خیر.
· سنجش هوشمندانه
· ثبات مغناطیسی ، القای حساس
· نصب آسان ، می تواند در هر موقعیتی در امتداد سکته مغزی سیلندر نصب شود
|
مدل |
CS1-F |
CS1-in |
CS1-J |
CS1-S |
CS1-G |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
سیلندرهای قابل اجرا |
SC/MAL/MA |
SC/MAL/MA |
SDA/TDA/TN |
شر/من |
SDA (شیار) |
سو (SMC) |
CQ2B (SMC) |
CXS (SMC) |
|
|
روش نصب |
میله های کراوات/کمربند حلقه |
میله های کراوات/کمربند حلقه |
خط |
لغو شده |
خط |
خط |
خط |
خط |
خط |
|
عکس |
|
|
|
|
|
|
|
|
|
|
نمودار کاربرد سیلندر |
|
|
|
|
|
|
|
|
|
|
نمودار ابعاد طرح |
|
|
|
|
|
|
|
|
|
|
نوع سوئیچ |
spst به طور معمول باز است |
spst به طور معمول باز است |
spst به طور معمول باز است |
spst به طور معمول باز است |
spst به طور معمول باز است |
spst به طور معمول باز است |
spst به طور معمول باز است |
spst به طور معمول باز است |
spst به طور معمول باز است |
|
نوع سنجش |
سوئیچ رید با مخاطب |
سوئیچ رید با مخاطب |
سوئیچ رید با مخاطب |
سوئیچ رید با مخاطب |
سوئیچ رید با مخاطب |
سوئیچ رید با مخاطب |
سوئیچ رید با مخاطب |
سوئیچ رید با مخاطب |
سوئیچ رید با مخاطب |
|
ولتاژ عملیاتی |
5-240 ولت DC/AC |
5-240 ولت DC/AC |
5-240 ولت DC/AC |
5-240 ولت DC/AC |
5-240 ولت DC/AC |
5-240 ولت DC/AC |
5-240 ولت DC/AC |
5-240 ولت DC/AC |
5-240 ولت DC/AC |
|
جریان سوئیچینگ حداکثر |
100mA (حداکثر) |
100mA (حداکثر) |
100mA (حداکثر) |
100mA (حداکثر) |
100mA (حداکثر) |
100mA (حداکثر) |
100mA (حداکثر) |
100mA (حداکثر) |
100mA (حداکثر) |
|
حداکثر ظرفیت تماس |
10W (حداکثر) |
10W (حداکثر) |
10W (حداکثر) |
10W (حداکثر) |
10W (حداکثر) |
10W (حداکثر) |
10W (حداکثر) |
10W (حداکثر) |
10W (حداکثر) |
|
مصرف برق داخلی |
هیچ کدام |
هیچ کدام |
هیچ کدام |
هیچ کدام |
هیچ کدام |
هیچ کدام |
هیچ کدام |
هیچ کدام |
هیچ کدام |
|
قطره ولتاژ |
حداکثر 2.5V @ 10mA DC |
حداکثر 2.5V @ 100MA DC |
حداکثر 2.5V @ 100MA DC |
حداکثر 2.5V @ 10mA DC |
حداکثر 2.5V @ 10mA DC |
حداکثر 2.5V @ 40MA DC |
حداکثر 2.5V @ 10mA DC |
حداکثر 2.5V @ 40MA DC |
حداکثر 2.5V @ 40MA DC |
|
جریان جریان |
|
|
|
|
|
حداکثر 10 وات |
|
حداکثر 10 وات |
حداکثر 10 وات |
|
نور شاخص |
قرمز |
قرمز |
قرمز |
قرمز |
قرمز |
قرمز |
قرمز |
قرمز |
قرمز |
|
کابل |
2.8φ ، 2C ، PVC مقاوم به روغن خاکستری |
2.8φ ، 2C ، PVC مقاوم به روغن خاکستری |
2.8φ ، 2C ، PVC مقاوم به روغن خاکستری |
2.8φ ، 2C ، PVC مقاوم به روغن خاکستری |
2.8φ ، 2C ، PVC مقاوم به روغن خاکستری |
2.8φ ، 2C ، PVC مقاوم به روغن خاکستری |
2.8φ ، 2C ، PVC مقاوم به روغن خاکستری |
2.8φ ، 2C ، PVC مقاوم به روغن خاکستری |
2.8φ ، 2C ، PVC مقاوم به روغن خاکستری |
|
حساسیت |
|
|
|
|
60 گاوس |
60 گاوس |
60 گاوس |
60 گاوس |
60 گاوس |
|
فرکانس سوئیچینگ حداکثر |
200 هرتز |
200 هرتز |
200 هرتز |
200 هرتز |
جدید |
– |
جدید |
– |
جدید |
|
دمای عملیاتی |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
مقاومت در برابر شوک |
30 گرم |
30 گرم |
30 گرم |
30 گرم |
30 گرم |
30 گرم |
30 گرم |
30 گرم |
30 گرم |
|
مقاومت در برابر ارتعاش |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
درجه حفاظت |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
مدار محافظ |
هیچ کدام |
هیچ کدام |
هیچ کدام |
هیچ کدام |
هیچ کدام |
هیچ کدام |
هیچ کدام |
هیچ کدام |
هیچ کدام |
|
مدل |
SU-10 |
SU-12 |
SU-15 |
SU-16 |
SU-18 |
TCS1-F |
|
سیلندرهای قابل اجرا |
SU32 |
SU32/40/50 |
آن را |
SU80/100/12 |
|
براکت |
|
روش نصب |
خط |
خط |
خط |
خط |
خط |
پیچیدن |
|
واحد |
رایانه های شخصی |
رایانه های شخصی |
رایانه های شخصی |
رایانه های شخصی |
رایانه های شخصی |
رایانه های شخصی |
|
مدل |
MA-16 |
MA-20 |
MA-25 |
MA-32 |
MA-40 |
MAL-16 |
MAL-20 |
MAL-25 |
MAL-32 |
MAL-40 |
|
واحد |
رایانه های شخصی |
رایانه های شخصی |
رایانه های شخصی |
رایانه های شخصی |
رایانه های شخصی |
رایانه های شخصی |
رایانه های شخصی |
رایانه های شخصی |
رایانه های شخصی |
رایانه های شخصی |
1: با پیوندهای زیپ از جنس استنلس استیل ایمن باشید
2: روی میله کشش ثابت است
3: مستقیماً از شکاف نصب نصب کنید
4: نصب ریلی
اقدامات احتیاطی برای سوئیچ های مغناطیسی
· سوئیچ های 2 سیم اتصال کوتاه را انجام ندهید.
سوئیچ های مغناطیسی 2 سیم مقاومت بسیار کمی دارند. اتصال مستقیم آنها به برق می تواند باعث ایجاد یک مدار کوتاه شود و سوئیچ را بسوزاند.
· قطبیت سیم کشی را بررسی کنید.
سوئیچ های 2 سیم باید با قطبیت صحیح وصل شوند. سیم کشی معکوس ممکن است باعث روشن نشود چراغ سیگنال.
سوئیچ های 3 سیم نیز باید به درستی سیم کشی شوند ، یا ممکن است آسیب دیده باشند.
· مستقیماً به بارهای القایی بزرگ وصل نکنید.
بارهای بزرگی مانند موتورها یا دریچه های بزرگ بر روی سولنوئید می توانند باعث افزایش جریان شوند و سوئیچ را از بین ببرند. اطمینان حاصل کنید که ولتاژ و جریان پایدار و تمیز است.
· از میدان های مغناطیسی قوی و تراشه های فلزی خودداری کنید.
اینها می توانند حساسیت را کاهش داده و باعث سیگنال های کاذب یا عدم موفقیت شوند. برای محیط های مغناطیسی قوی ، از سوئیچ های مغناطیسی ویژه ای که برای آن استفاده شده است استفاده کنید.
· در محیط های سخت استفاده نکنید.
سر سنسور از رزین ساخته شده است. از آب ، مواد شیمیایی یا آب دریا جلوگیری کنید که می تواند باعث ترک خوردن یا تورم آن شود.
· با احتیاط کار کنید.
سوئیچ های مغناطیسی شکننده هستند. در هنگام ذخیره ، حمل و نقل و نصب ، از تأثیرات ، کشیدن و یا برخورد خشن خودداری کنید.
جریان نشت در سوئیچ های الکترونیکی 2 سیم.
این سوئیچ ها جریان نشت کوچکی دارند. برای جلوگیری از سیگنال های کاذب ، اطمینان حاصل کنید که جریان شروع بار بالاتر از جریان نشت است. سوئیچ های 3 سیم دارای نشت کمتری هستند یا از سوئیچ های مکانیکی بدون نشت استفاده می کنند.
برای سایر شرایط خاص ، قبل از استفاده مشورت کنید.
برای جلوگیری از آسیب یا از دست دادن استفاده نادرست با تیم OLK تماس بگیرید.
چگونه از سوئیچ مغناطیسی استفاده می شود؟
سوئیچ های مغناطیسی را می توان در رابطه با PLC ، رله ها و سایر کنترل کننده ها برای انتقال سیگنال ها استفاده کرد.
اقدامات احتیاطی برای سوئیچ های مغناطیسی چیست؟
هنگام استفاده از سوئیچ های مغناطیسی ، منبع تغذیه را مستقیماً اتصال نکنید.
سوئیچ مغناطیسی غیر تماسی چیست؟
یک سوئیچ مغناطیسی غیر تماسی متفاوت از نوع تماس است. به جای قطعات مکانیکی مانند سوئیچ های نی ، از اجزای الکترونیکی برای تشخیص آهن ربا استفاده می کند. به همین دلیل به آن سوئیچ مغناطیسی حالت جامد یا الکترونیکی نیز گفته می شود. مقاومت بهتری در برابر شوک و لرزش دارد و طول عمر آن تقریباً دائمی است.
|
مقایسه دو روش تشخیص موقعیت برای سیلندرها |
||
|
راه تشخیص |
|
مشخصه |
|

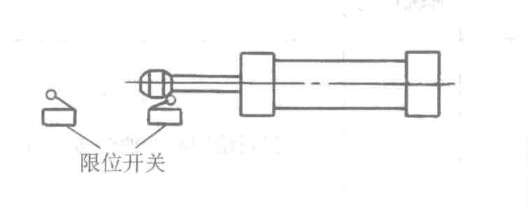

Limit Switch: سوئیچ های محدود با بلوک های برخورد در مقابل میله پیستون نصب شده اند. در نوع سوئیچ محدود ، بلوک های برخورد بر روی میله پیستون نصب شده اند و سوئیچ های محدود (مانند سوئیچ های مسافرتی و دریچه های کنترل مکانیکی) در هر دو انتهای سکته حرکت میله پیستون نصب می شوند تا سکته حرکت پیستون را تشخیص دهند. این یک سوئیچ تماس است. |
|
1) حجم کار طراحی ، نصب ، اشکال زدایی و نگهداری بسیار زیاد است. 2) فضای نصب زیاد است 3) هزینه زیاد است. 4) در صورت استفاده نادرست ، طول عمر کوتاه است. 5) تحت تأثیر میدان های مغناطیسی قرار نگرفته است |
|

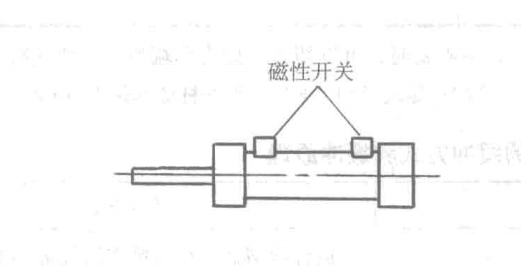

سوئیچ مغناطیسی: نوع سوئیچ مغناطیسی برای نصب دو سوئیچ مغناطیسی به طور مستقیم در موقعیت های مختلف روی بدنه سیلندر برای تشخیص سکته مغزی سیلندر هوا است. این یک سوئیچ غیر تماسی است. |
|
1) صرفه جویی در زمان طراحی و نصب ، اشکال زدایی آسان 2) فضای نصب کوچک 3) هزینه بسیار کاهش می یابد و ضمیمه های کمتری دارد. 4) دارای قابلیت اطمینان بالا ، طول عمر طولانی و تکرارپذیری خوب موقعیت های عمل است. هیچ مشکلی در آسیب دیدگی مکانیکی وجود ندارد و دارای قابلیت مقاومت در برابر گرد و غبار ، آب و روغن است. 5) دستیابی به کنترل مفصل پنوماتیک برقی آسان است 6) اقدامات ضد مغناطیسی باید در میدان های مغناطیسی قوی انجام شود |
