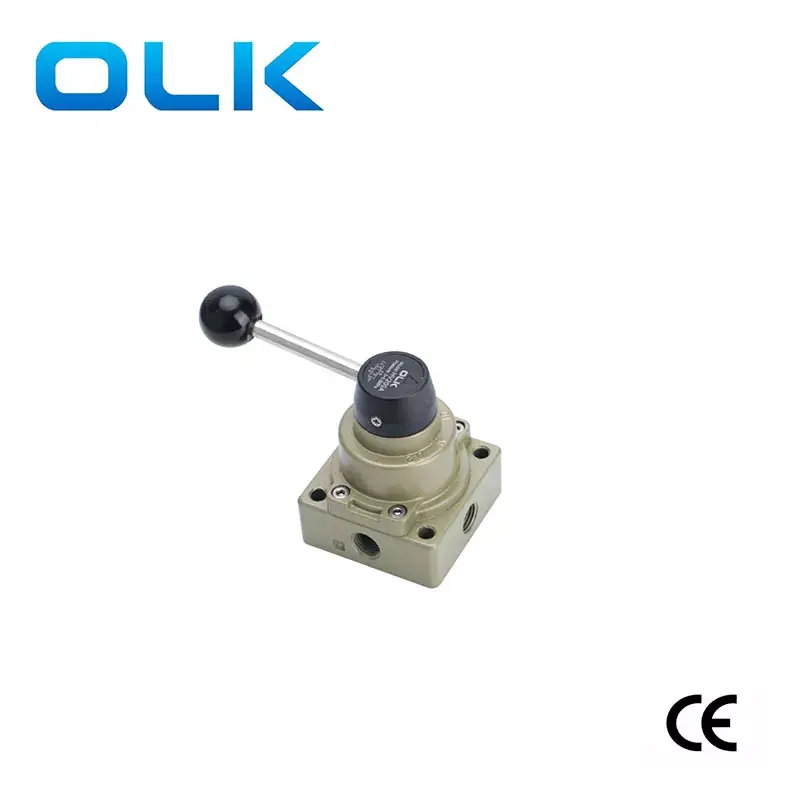

Ouleikai (OLK) HV200A/B شیرهای دستی دو طرفه دو طرفه به صورت دستی اداره می شوند و مسیر هوا با چرخاندن دسته دریچه به دست می آید. آنها به راحتی کار و شهودی دارند و نیازی به تأمین انرژی اضافی ندارند. شیر پورت HV200B 2/4 دارای یک خاموش کننده داخلی در درگاه اگزوز پایین است.
WALVE ROTATING SERIES OLK HV200 سری 4 روش همه کاره و برای سیستم های مختلف پنوماتیک مناسب است. با عملکرد پایدار ، قابلیت اطمینان و مقرون به صرفه بودن ، آنها یک انتخاب ایده آل برای کنترل سیستم پنوماتیک هستند.
دریچه های چرخشی دستی سری HV200 4 روش چرخ دنده های مختلف منجر به اقدامات استوانه های مختلف می شود.
هنگامی که به دنده 02 تغییر یافت ، پورت اگزوز B هوا را آزاد می کند ، دریچه های پورت اگزوز و سیلندر گسترش می یابد.
هنگامی که به دنده N تغییر یافت ، هر دو درگاه اگزوز A و B بسته می شوند و سیلندر در وسط متوقف می شود.
هنگامی که به دنده 01 تغییر یافت ، پورت اگزوز هوا ، دریچه های پورت اگزوز B و سیلندر را جمع می کند.
|
کد سفارش |
|||||
|
HV |
2 |
00 |
__ |
A |
08 |
|
مدل |
سری |
|
|
عمل |
اندازه بندر |
|
HV ： HV Series Hand Manual Valve Rotating |
سری 2: 200 |
|
|
پاسخ: رابط چهار جانبه |
08: RC1/4 |
|
|
|
|
|
B: B: رابط دو طرفه ، با میرایی صدا در پایین |
|
|
مدل |
HV200a-02 |
HV230A-02 |
HV200b-02 |
HV230B-02 |
|
واسطه کار |
هوا （از طریق صفحه فیلتر بیش از 40 میکرومتر فیلتر کنید |
|||
|
حالت عمل |
کنترل دست |
|||
|
اندازه بندر |
ورودی = خروجی = pt1/4 |
|||
|
دامنه فشار |
0.15-0.8MPa (21-114PSI) |
|||
|
موقعیت |
بندر 2/4 |
بندر 3/4 |
بندر 2/4 |
بندر 3/4 |
|
فشار |
‘-10-60 |
|||
|
فشار |
1.5MPa (215psi) |
|||
|
شیرهای چرخشی دست پنوماتیک OLK - 5 مقایسه مدل |
|||||||||
|
عکس |
|
|
|
|
|
|
|
|
|
|
مدل OLK |
4HV210/310/410/230/330/430 |
|
HV200a/b |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
موقعیت |
2 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
|
3 موقعیت 4 راه |
|
|
|
|
|
|
|
|
|
اندازه بندر |
RC1/8،1/4،3/8،1/2،3/4 |
|
PT1/4 |
|
PT1 / 4 ، PT3 / 8 ، PT1 / 2 |
|
PT1 / 4 ، PT3 / 8 ، PT1 / 2 |
|
G1/4 |
|
ویژگی های محصول |
نصب تابلو |
|
پاسخ: رابط چهار ضلعی B: رابط دو طرفه ، با میرایی صدا در پایین |
|
|
|
|
|
خالی ： یک سوراخ در یک طرف L ： دو سوراخ در طرفین مخالف ； D ： چهار سوراخ در پایین ； |
|
|
|
|
|
|
|
|
|
|
|
|
دسته |
دسته قابل جابجایی |
|
دسته قابل جابجایی |
|
دسته قابل جابجایی |
|
دستگیره های غیر قابل جابجایی/ پلاستیکی |
|
دسته قابل جابجایی ، دسته ضد اسکالد |
|
|
|
|
|
|
|
|
|
|
|
|
ابعاد پایه |
200 سری: 62 میلی متر |
|
61.3 میلی متر |
|
74 میلی متر |
|
74 میلی متر |
|
55 میلی متر |
|
|
|
|
HV200a |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
مدل |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
واسطه کار |
هوا （از طریق صفحه فیلتر بیش از 40 میکرومتر فیلتر کنید |
|||||
|
حالت عمل |
کنترل دست |
|||||
|
اندازه بندر |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
دامنه فشار |
0.15-0.8MPa (21-114PSI) |
|||||
|
موقعیت |
بندر 2/4 |
بندر 3/4 |
بندر 2/4 |
بندر 3/4 |
بندر 2/4 |
بندر 3/4 |
|
فشار |
‘-10-60 |
|||||
|
فشار |
1.5MPa (215psi) |
|||||
