Brand:
OLKPort size:
G1/4Position:

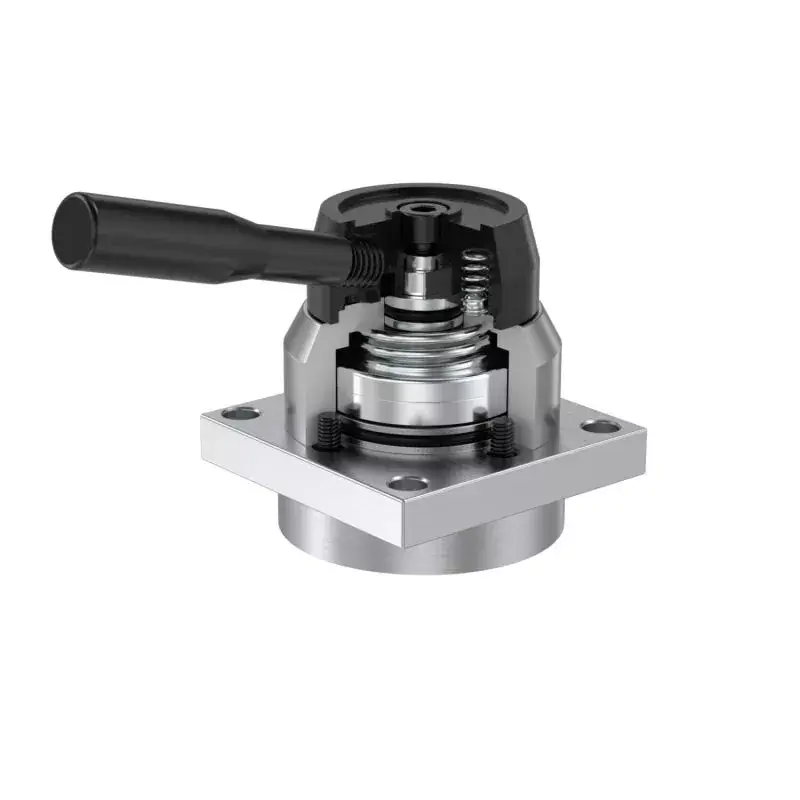

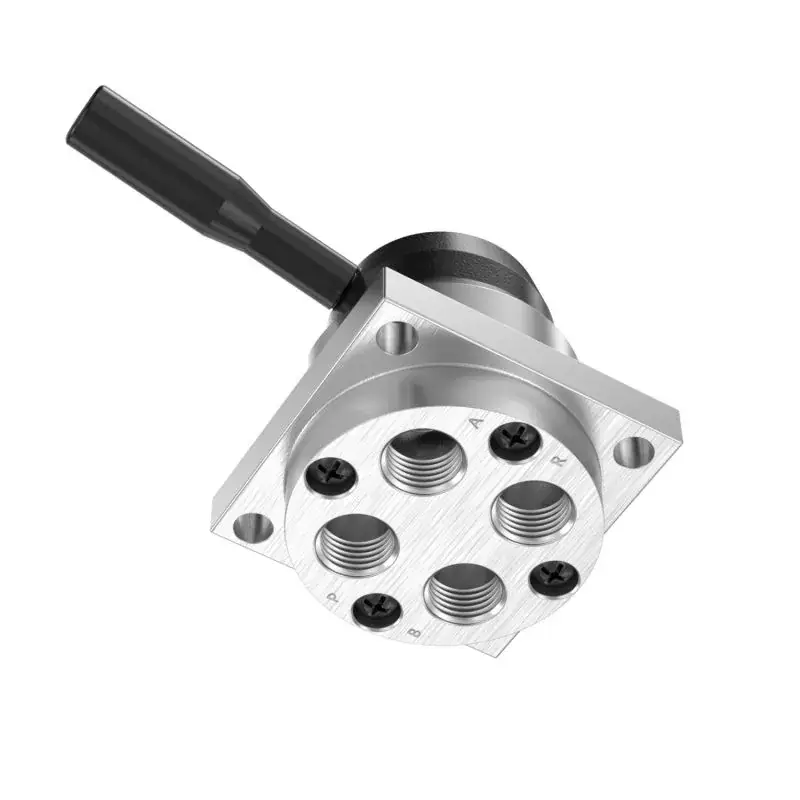

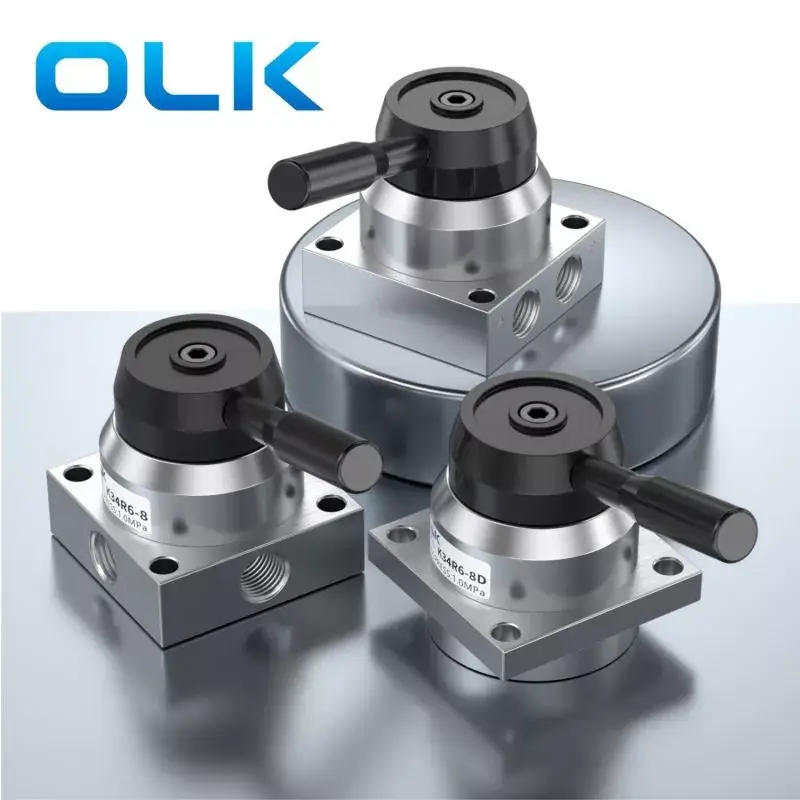

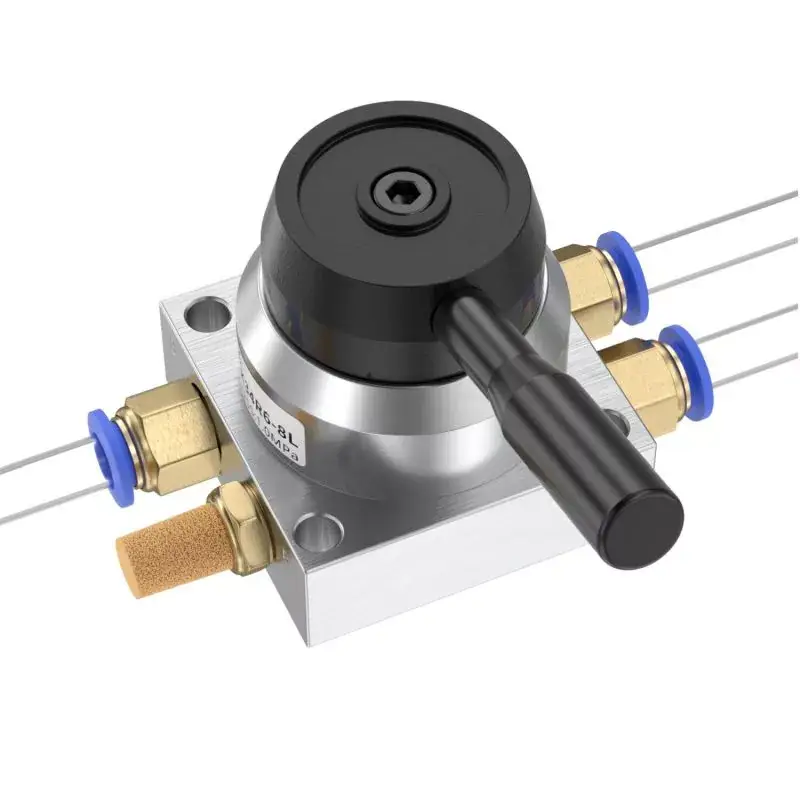

2 position 4 way, 3 position 4 wayOuleikai (OLK) شیرهای چرخشی دستی 2 حالته و 4 جهته K34 4 جهته / شیرهای جهتی کنترل سیلندر با عملکرد مستقیم را تولید می کند. آنها دارای بدنه شیر آلیاژ آلومینیوم هستند که در برابر خوردگی و زنگ زدگی مقاوم هستند. این بدنه شیرهای با مقاومت بالا می توانند به مدت 48 ساعت به طور مداوم کار کنند. پورت های رزوه ای دقیق سوپاپ K34 دارای یک دسته قابل جابجایی هستند و قسمت پایین دارای سوراخ های نصب برای نصب آسان تر است.

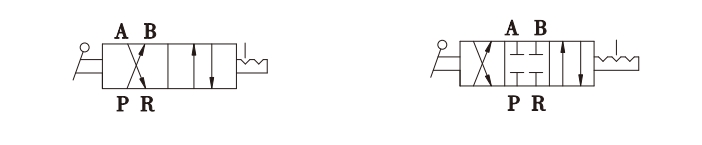

نماد:
| کد سفارش: | |||||
| K | 34 | R6 | - | 8 | L |
| مدل: | کد | کارکرد: |
|
اندازه پورت: | نصب و راه اندازی: |
| شیر چرخشی دستی سری K: K |
24:2 موقعیت 4 راه | R6: کنترل دست |
|
8:G1/4 | خالی: یک سوراخ در یک طرف |
|
|
34:3 موقعیت 4 راه |
|
|
|
L: دو سوراخ در طرف مقابل |
|
|
|
|
|
|
A: سه سوراخ در پایین |
|
|
|
|
|
|
D: چهار سوراخ در پایین |
|
مدل |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K24R8-L8S |
K34R8-L8S |
|
محیط کار |
هوا (فیلتر کردن از طریق صفحه فیلتر بیش از 40 میکرومتر) |
|||||
|
حالت اکشن |
کنترل دست |
|||||
|
اندازه پورت |
ورودی=خروجی=PT1/4 |
|||||
|
محدوده فشار |
0.15-0.8MPa (21-114psi) |
|||||
|
موقعیت |
2/4 بندر |
3/4 بندر |
2/4 بندر |
3/4 بندر |
2/4 بندر |
3/4 بندر |
|
فشار بیداری |
'-10-60℃ |
|||||
|
فشار اثبات |
1.5 مگا پاسکال (215psi) |
|||||
|
شیرهای چرخشی دستی پنوماتیک OLK – مقایسه 5 مدل |
|||||||||
|
عکس |
|
|
|
|
|
|
|
|
|
|
مدل OLK |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
موقعیت |
2 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
3 موقعیت 4 راه |
|
|
3 موقعیت 4 راه |
|
|
|
|
|
|
|
|
|
اندازه پورت |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4، PT3/8، PT1/2 |
|
PT1/4، PT3/8، PT1/2 |
|
G1/4 |
|
ویژگی های محصول |
نصب پنل |
|
A: رابط چهار ضلعی B: رابط دو طرفه، با تضعیف صدا در پایین |
|
|
|
|
|
خالی: یک سوراخ در یک طرف L: دو سوراخ در طرفین مقابل؛ D: چهار سوراخ در پایین. |
|
|
|
|
|
|
|
|
|
|
|
|
دسته |
دسته قابل جابجایی |
|
دسته قابل جابجایی |
|
دسته قابل جابجایی |
|
دسته های غیر قابل جابجایی / پلاستیکی |
|
دسته قابل جابجایی، دسته ضد جوش |
|
|
|
|
|
|
|
|
|
|
|
|

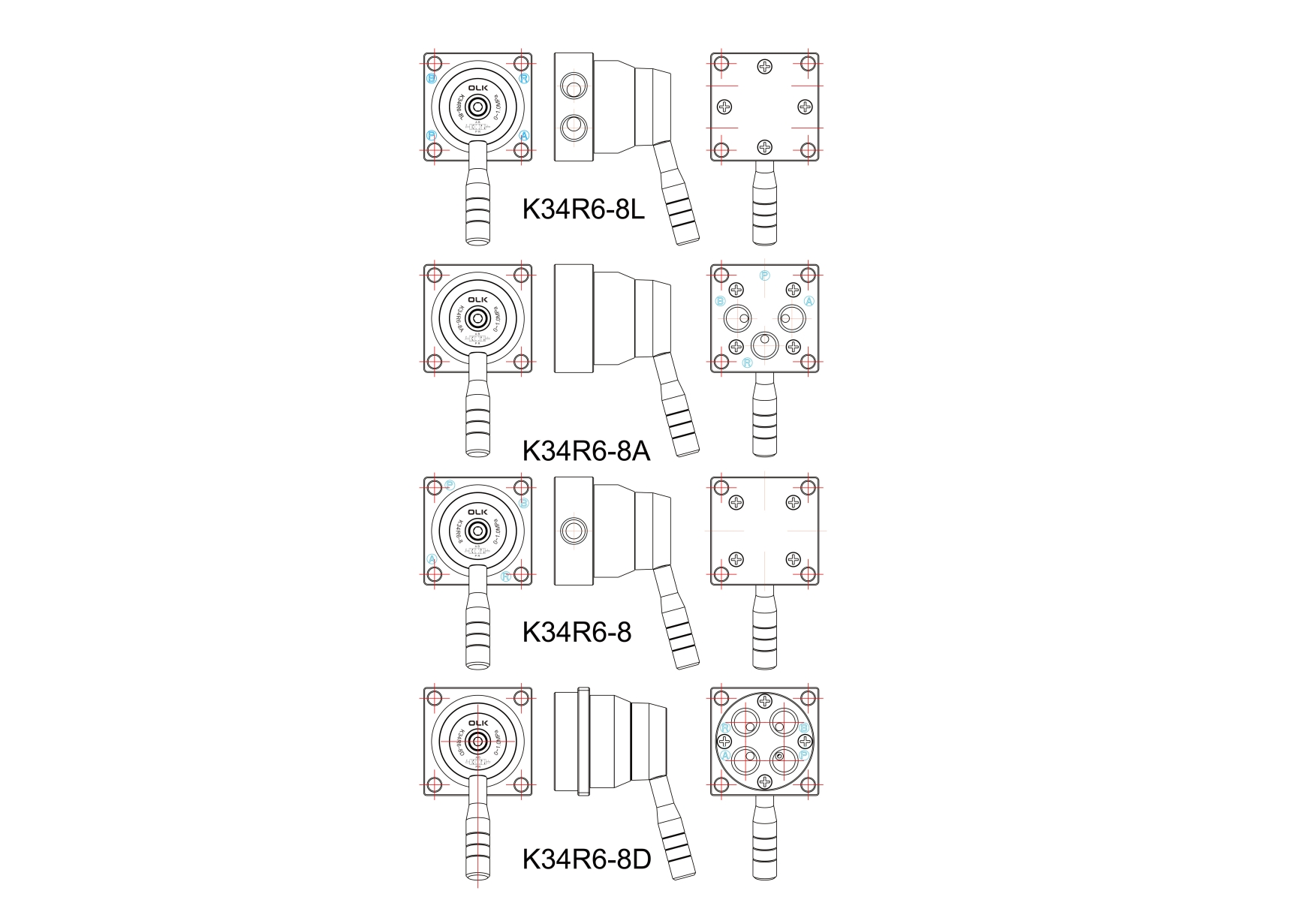

ابعاد پایه |
سری 200: 62 میلی متر |
|
61.3 میلی متر |
|
74 میلی متر |
|
74 میلی متر |
|
55 میلی متر |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
زاویه چرخش |
105 درجه |
|
مصرف برق |
≤80W (Standby≤0.5W) |
|
باربری |
45-65 کیلوگرم |
|
رنگ |
سفید براق بالا |
|
بلند کردن ارتفاع |
65-85 سانتی متر (قابل تجهیز با بالابر دوم) |
|
فاصله کنترل از راه دور |
50 متر (فضای باز) |
|
مدل |
K34R6-8 |
|
|
|
||
|
محیط کار |
هوا (فیلتر کردن از طریق صفحه فیلتر بیش از 40 میکرومتر) |
|||||
|
حالت اکشن |
کنترل دست |
|||||
|
اندازه پورت |
ورودی=خروجی=PT1/4 |
|||||
|
محدوده فشار |
0.15-0.8MPa (21-114psi) |
|||||
|
موقعیت |
3 موقعیت 4 راه |
|
|
|
||
|
فشار بیداری |
'-10-60℃ |
|||||
|
فشار اثبات |
1.5 مگا پاسکال (215psi) |
|||||
