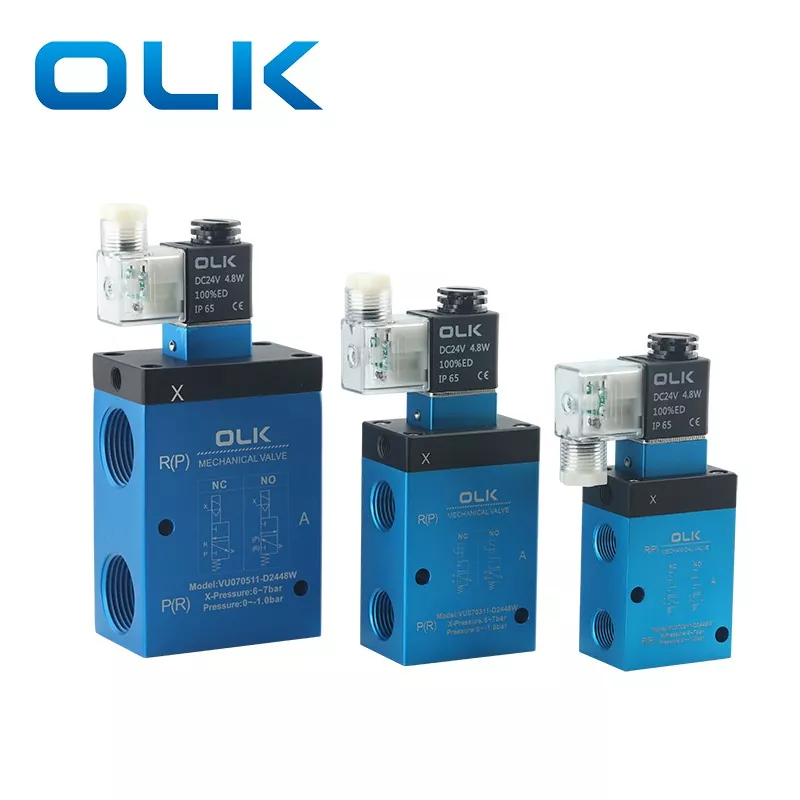

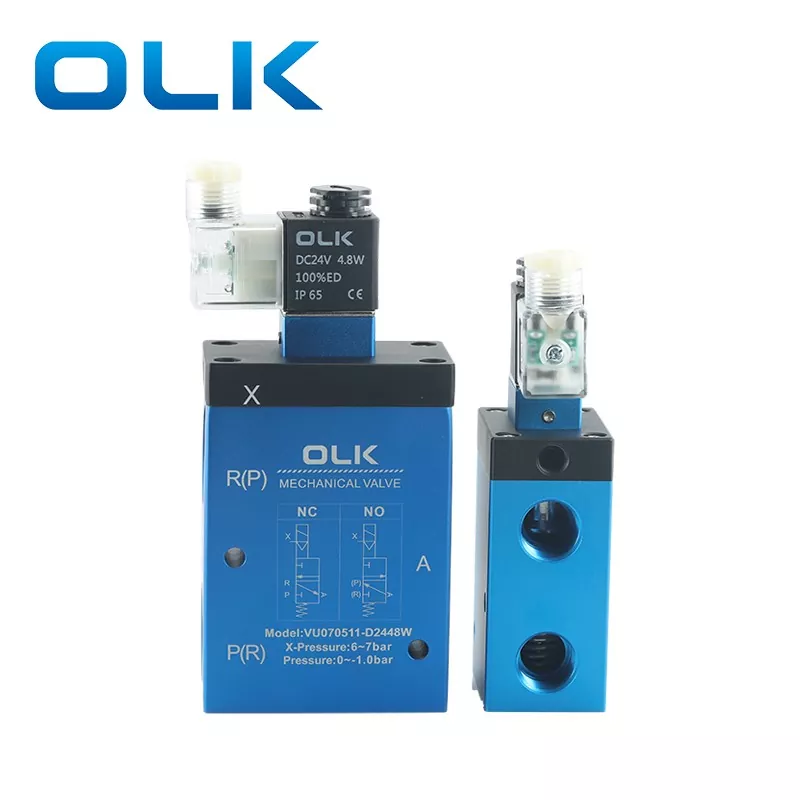

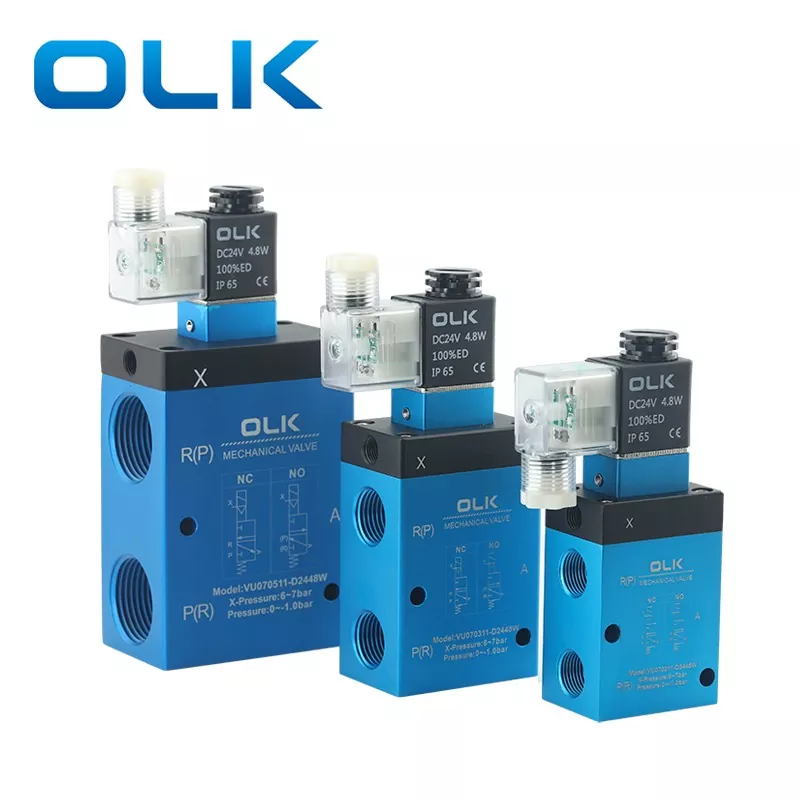

VU07 VACUUM SOLENOID VALVE 3 راه با کنترل خلبان داخلی یا خارجی. بدنه دریچه از آلیاژ آلومینیوم با آبی ساخته شده است و با یک حفره بزرگ برای ظرفیت جریان بالا طراحی شده است.
این مناسب برای کار در زیر خلاء (-100 kPa) و همچنین فشار مثبت کم (0-0.5 مگاپاسکال) مناسب است.

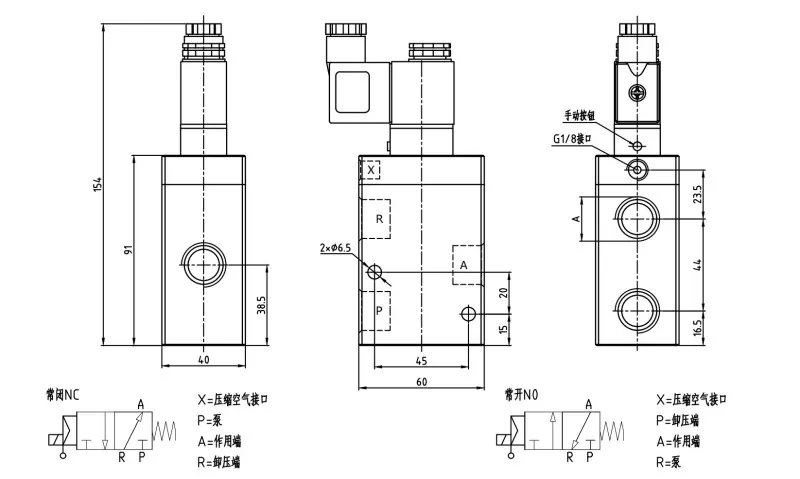

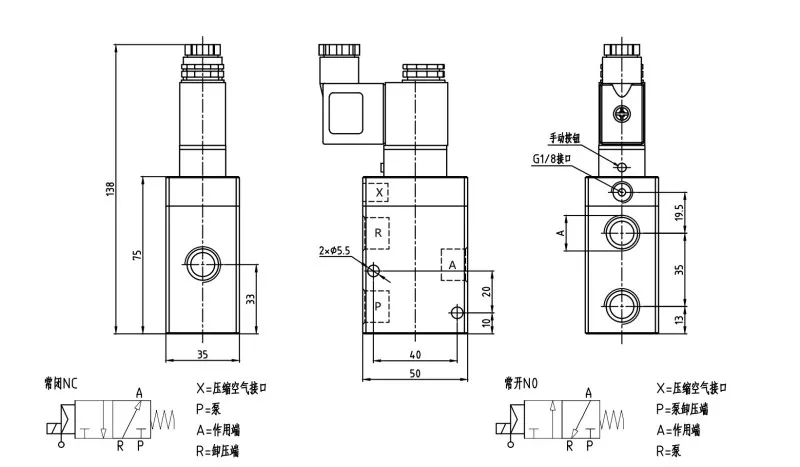

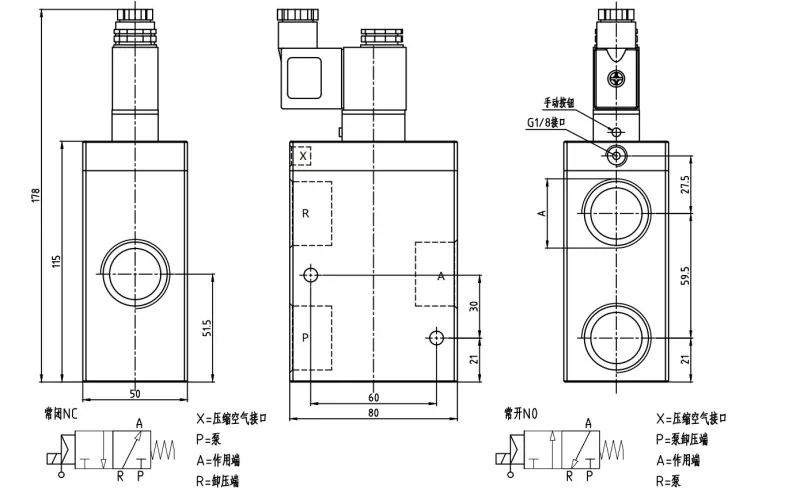

اندازه پورت نخ (P ، A ، R) در G3/8 ، G1/2 و G1 با درگاه هوای فشرده شده (X) در G1/8 موجود است.
شیر برقی خلاء 3 طرفه عمدتاً در: واحدهای خلاء برق ، پالتیزر مکش ، روبات ها ، فیدرها ، دستگاههای باز کردن کیسه استفاده می شود. و سایر برنامه های کاربردی که نیاز به تغییر سریع بین مکش خلاء و جو دارند و امکان بهبود سریع فشار اتمسفر را دارند.
· ظرفیت جریان بزرگ
· مناسب برای استفاده از خلاء و فشار کم (خلاء: -100 kPa ، فشار کم: 0-0.5 MPa)

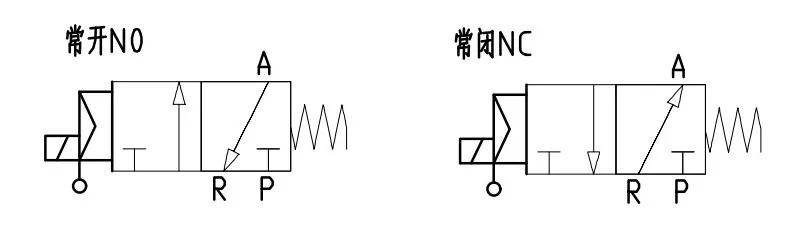

· موجود در انواع بسته (NC) و به طور معمول باز (NO)
· خلبان داخلی اختیاری یا کنترل خلبان خارجی
|
کد سفارش |
|||||
|
VU07 |
02 |
11 |
- |
D2448 |
W |
|
مدل: |
اندازه بندر: |
کنترل: |
|
ولتاژ: |
نوع خلبان: |
|
دریچه خلاء VU07 سری VU07 |
02: G3/8 |
11: برقی |
|
D2448: DC24V 4.8W |
خالی: خلبان داخلی |
|
|
03: G1/2 |
31: هوا |
|
A22060: AC220V 6VA |
W: خلبان خارجی |
|
|
05: G1 |
|
|
|
|
|
مدل |
A |
حداکثر سرعت جریان (m³/h) |
خلاء (حداقل: MBAR-MAX: ABS) |
زمان پاسخ (MSEC) انرژی زد |
زمان پاسخ (MSEC) انرژی بخشید |
بندر |
منطقه بندر (mm²) |
فشار کنترل X (نوار) |
وزن (کیلوگرم) |
|
VU07 02 11 |
G3/8 |
10 |
1000 0.5 |
16 |
27 |
11.5 |
103.8 |
4-7 |
|
|
VU07 02 11 |
G1/2 |
20 |
1000 0.5 |
16 |
40 |
15 |
176 |
6-7 |
|
|
VU07 02 11 |
g1 |
90 |
1000 0.5 |
18 |
42 |
25 |
490 |
6-8 |
|
اندازه نخ دریچه خلاء VU07 چیست؟
VU0702: G3/8 ؛ VU0703: G1/2 ؛ VU0705: G1
چه ولتاژ برای دریچه Solenoid Vu Vacuum در دسترس است؟
شیر خلاء VU در DC24V 4.8W و AC220V 6VA در دسترس است.
اندازه درگاه هوای فشرده شده در دریچه VU چقدر است؟
تمام درگاه های هوای فشرده G1/8 هستند.
واحد نرخ نشت "torr · l/s" به چه معنی است؟
"Torr · l/s" یک واحد مشترک برای اندازه گیری میزان نشت در سیستم های با وخیم بالا یا فوق العاده بالا است.
TORR: یک واحد فشار (1 Torr 133.3 Pa)
ل: لیتر (واحد حجم)
S: دوم (واحد زمان)
بنابراین ، "Torr · l/s" میزان نشت گاز (در لیتر Torr × لیتر) را در هر ثانیه نشان می دهد ، که نشان دهنده عملکرد آب بندی یک سیستم یا مؤلفه است.
آیا ارتباطی بین وجود دارددستگاه خلاءو شیر برقی خلاء؟
1. کنترل عرضه ظرفشویی
ژنراتور خلاء با استفاده از هوای فشرده خلاء را ایجاد می کند ، در حالی که دریچه solenoid خلاء به عنوان سوئیچ کار می کند.
هنگامی که شیر باز است ، خلاء به فنجان مکش یا خط خلاء متصل می شود.
وقتی شیر بسته شد ، خلاء قطع می شود.
2. تعویض سریع بین خلاء و جو
در حین انتخاب ، شیر خلاء را به هم وصل می کند.
برای انتشار قطعه کار ، شیر به جو تغییر می کند ، بنابراین جام مکش به سرعت مکش را از دست می دهد.
3. صرفه جویی در مصرف انرژی
در سیستم های صرفه جویی در مصرف انرژی ، دریچه solenoid می تواند پس از رسیدن به سطح خلاء مورد نیاز ، منبع هوای فشرده شده را متوقف کند و باعث کاهش مصرف هوا شود.
4. برنامه های کاربردی
پالت های مکش
خطوط مونتاژ خودکار (کنترل شده توسط PLC)
سیستم های چنگال ربات
