مهم نیست که آیا این یک دریچه سولنوئید پنوماتیک 3 ولت یا 4 ولت است ، علاوه بر نوع دریچه منفرد ، می توانیم بسیاری از دریچه های Solenoid را نیز در کنار هم قرار دهیم. به این یک شیر مانیفولد 3 ولت 4V یا پایه پایه دریچه solenoid گفته می شود.

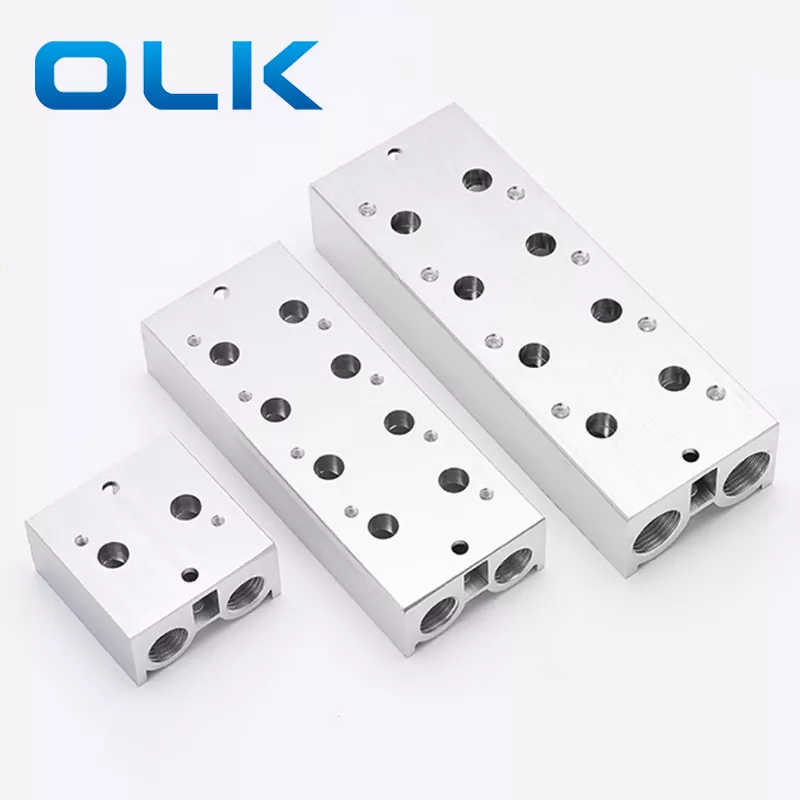

شیر منیفولد 3V 4V صفحه ای با مسیرهای هوا زیادی است. طراحی جمع و جور دارد. پایه پایه دریچه Solenoid می تواند 2 تا 20 دریچه solenoid پنوماتیک را روی یک منیفولد نصب کند. اما تعداد موقعیت های موجود در منیفولد قابل تغییر نیست.

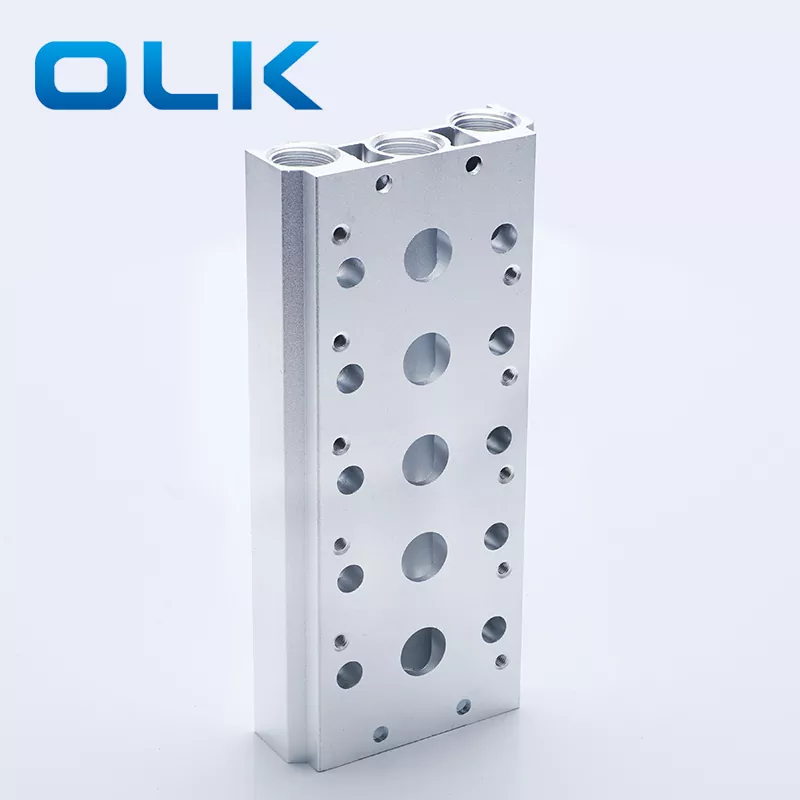

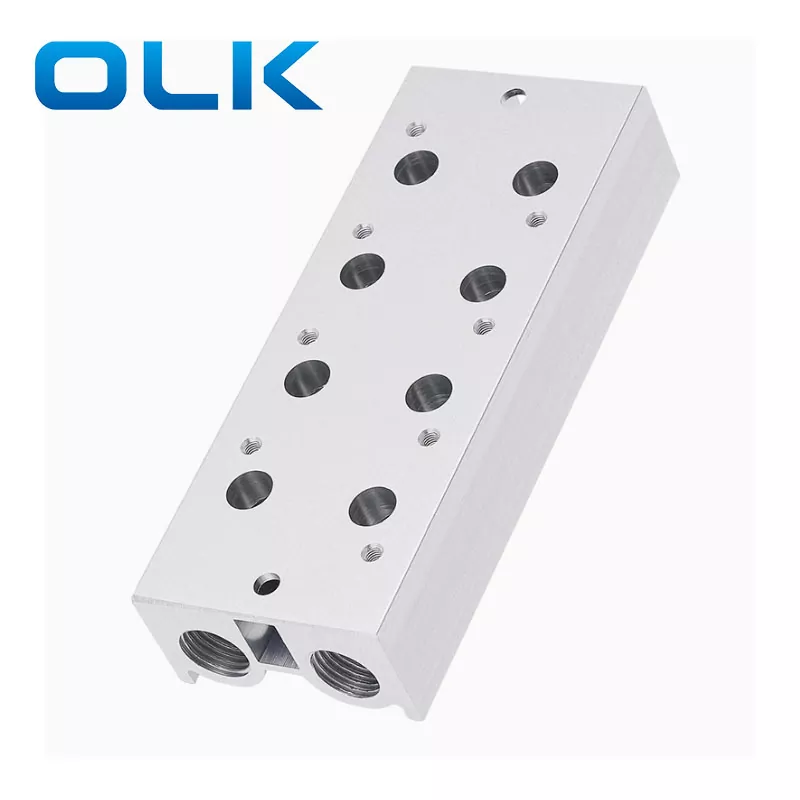

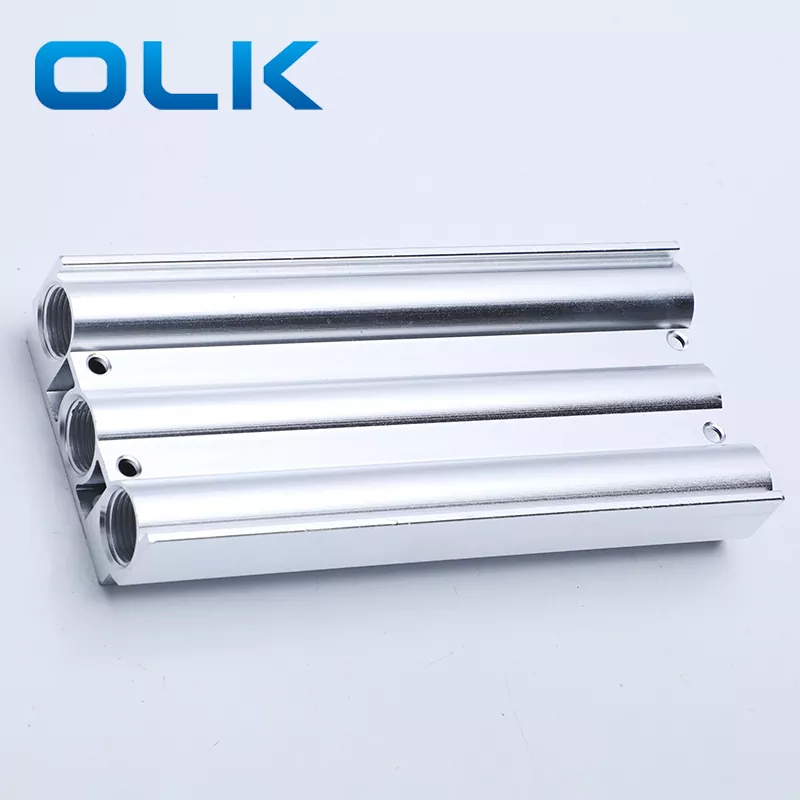

تمام دریچه های سولنوئید پنوماتیک موجود در منیفولد همان درگاه تأمین هوا (پورت P) و درگاه اگزوز (درگاه R) را دارند. برای شیر منیفولد 3 ولت ، یک ورودی هوا و یک پریز هوا در سمت چپ وجود دارد. دو شاخه در سمت راست نصب شده است. برای شیر منیفولد 4 ولت ، یک ورودی هوا در وسط و دو خروجی هوا در هر دو طرف (در سمت چپ) وجود دارد. سه شاخه در سمت راست نصب شده است.
ما می توانیم یک خاموش کننده یا یک پلاگین را در درگاه اگزوز نصب کنیم. هنگام استفاده از خاموش کننده ، باید اطمینان حاصل کنیم که سوراخ های کوچک مسدود نشده اند.
1. این می تواند یک سری یکپارچه از دریچه های کنترل جهت را در یک گروه دریچه ادغام کند و باعث صرفه جویی در فضای و هزینه ها شود.
2. دارای یکپارچه سازی ، اگزوز و سیم کشی است و پیدا کردن گسل ها را آسان می کند.
3. از نظر ترکیب انعطاف پذیر است و از قابلیت انبساط قوی برخوردار است و امکان ترکیب خودسرانه یا گسترش تعداد دریچه های کنترل جهت متصل را فراهم می کند

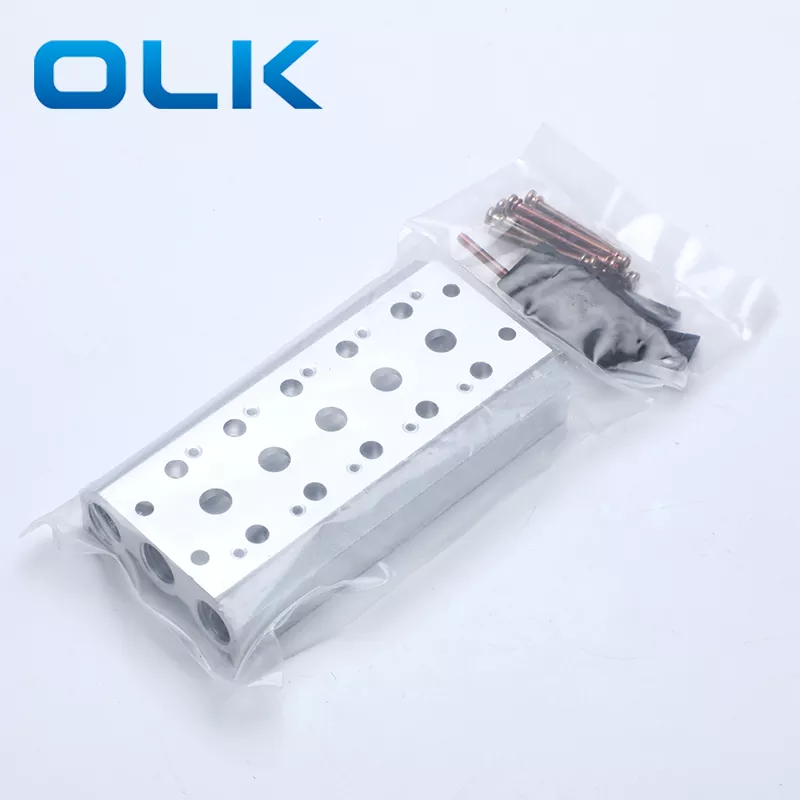

کیت های دریچه Solenoid 1.3V-manifold حاوی منیفولد ، مهر و موم و پیچ است.
کیت های صفحه خالی سوپاپ سولنوئید 2.3 ولت حاوی صفحه و پیچ خالی است.
3. هنگام نصب واشر بین دریچه سولنوئید پنوماتیک و صفحه دریچه ، قسمت بیرون زده باید رو به رو به سمت پایین نصب شود تا از نشت هوا جلوگیری شود.
|
کد سفارش: |
||
|
3v100m |
5f |
نوع نخ |
|
مدل: |
تعداد ایستگاه های شماره |
خالی: PT |
|
3v100m: 100 سری Solenoid Valve Busbar |
1F: 1 ایستگاه |
T: NPT |
|
3v200m: 200 سری Solenoid Valve Busbar |
2F: 2 ایستگاه |
ج: ج |
|
3v300m: 300 سری Solenoid Valve Busbar |
... |
|
|
|
16F: 16 ایستگاه |
|
1. عملکرد صفحات خالی در گروه های دریچه solenoid چیست؟
موقعیت های بلااستفاده مهر و موم: از صفحه خالی برای پوشاندن موقعیت های رزرو شده در منیفولد دریچه استفاده می شود که در حال حاضر هیچ دریچه ای از سولنوئید نصب نشده است ، از نشت هوا و ورود گرد و غبار یا آوار جلوگیری می کند. صفحه خالی امکان گسترش آسان یا تنظیم مجدد آینده را بدون نیاز به تعویض کل منیفولد ، کاهش هزینه های نگهداری فراهم می کند. در موارد خاص ، صفحه خالی همچنین می تواند برای جداسازی کانالهای خاص برای ایمنی یا هنگامی که بخشی از سیستم به طور موقت استفاده نمی شود ، استفاده شود.
2. انواع لوله کشی از شیر مانیفولد 3V 4V
یک دریچه پنوماتیک منفرد یا یک پایه پایه شیر برقی ، دو نوع لوله کشی با لوله های خارجی وجود دارد: لوله کشی مستقیم و لوله کشی پایه.
