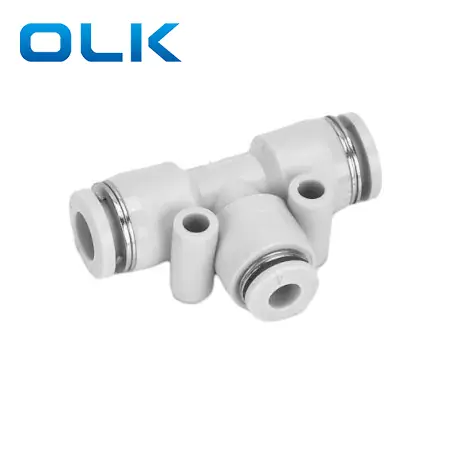

فشار فشار اتحادیه در اتصالات لوله

پستان

8

مدل

اندازه لوله (متریک)

مناسب سری PE

4: 4 میلی متر

6: 6 میلی متر

8: 8 میلی متر

10: 10 میلی متر

12: 12 میلی متر

14: 14 میلی متر

16: 16 میلی متر

مایع

هوا/آب (مشروط)/خلاء

فشار عملیاتی

0-1.0MPa

فشار

-100kPa (10 Torr)

دمای عملیاتی

-10-60

مادی

نایلون (PA) ، پلی اورتان (PU)

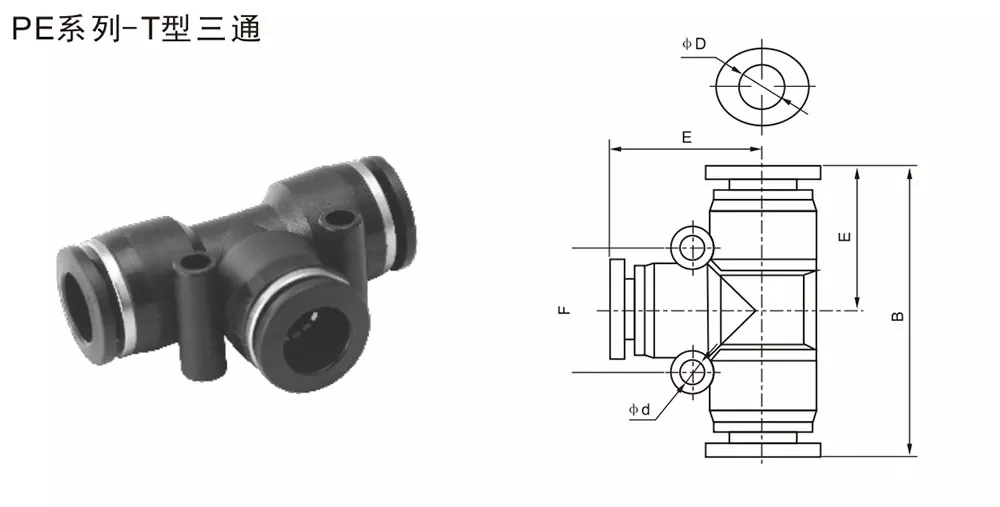

اتصالات لوله اینچ

متناسب بودن متائول

φd

B

E

F

φd

PE5/32

PE-4

4

36.6

18.3

/

/

PE1 / 4

PE-6

6

41

20.5

16

3.5

PE5/16

PE-8

8

46

23

20

4.5

PE3/8

PE-10

10

56.6

28.3

24

4.5

PE1 / 2

PE-12

12

58.6

29.3

27.7

5

PE-14

14

60.8

30.4

25.8

4

PE-16

16

69

34.5

33

4

مرجع تبدیل اندازه نخ امپریال مشترک

اندازه امپراتوری

تقریبا متریک (MM)

فرمول تبدیل

1/8

3.2 میلی متر

1 ÷ 8 × 25.4 = 3.175

5/32

3.97 میلی متر

5 ÷ 32 × 25.4 = 3.97

1/4

6.35 میلی متر

1 ÷ 4 × 25.4 = 6.35

5/16

7.94 میلی متر

5 × 16 × 25.4 = 7.94

3/8

9.53 میلی متر

3 ÷ 8 × 25.4 = 9.53

1/2

12.7 میلی متر

1 ÷ 2 × 25.4 = 12.7
